Борона

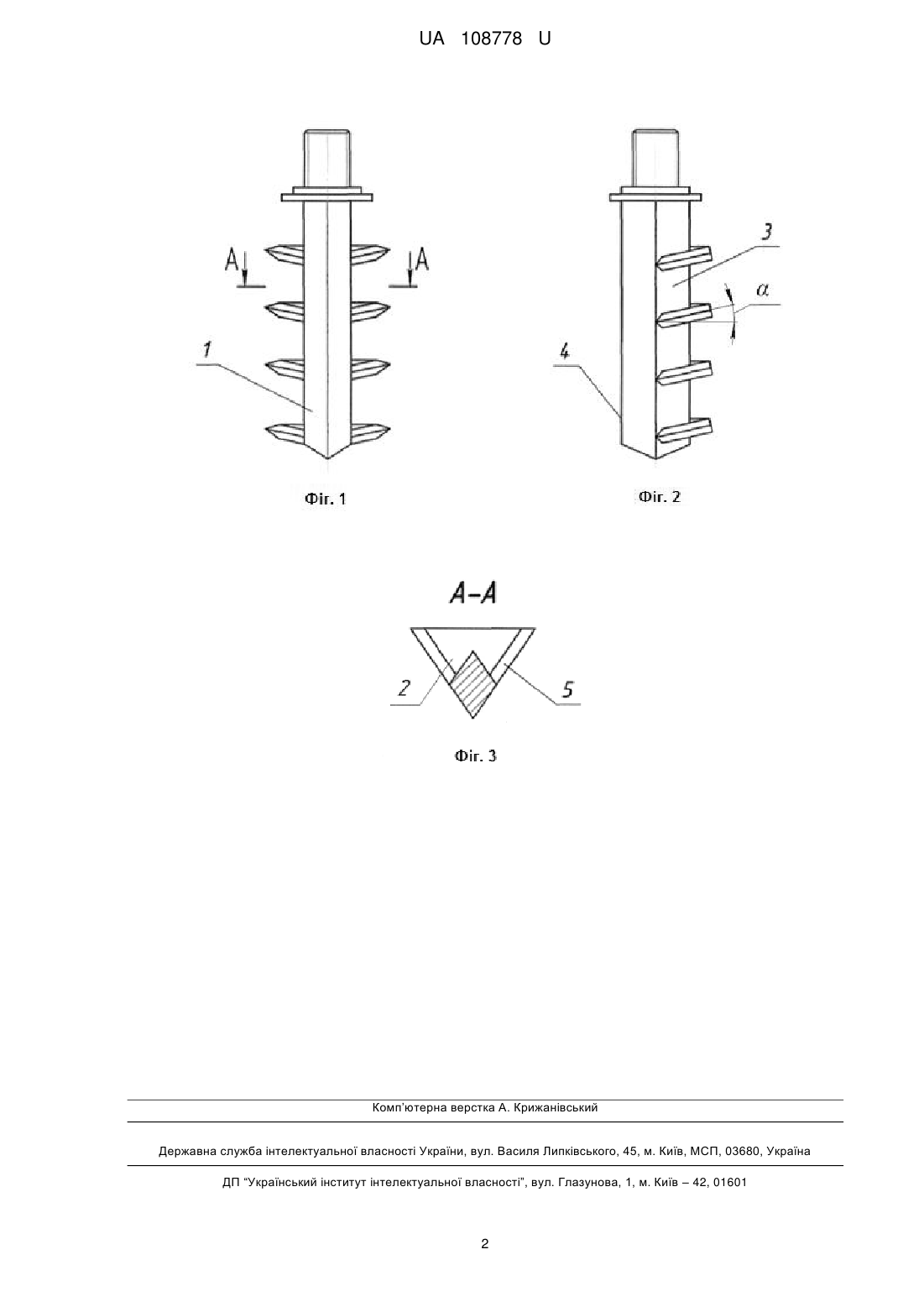

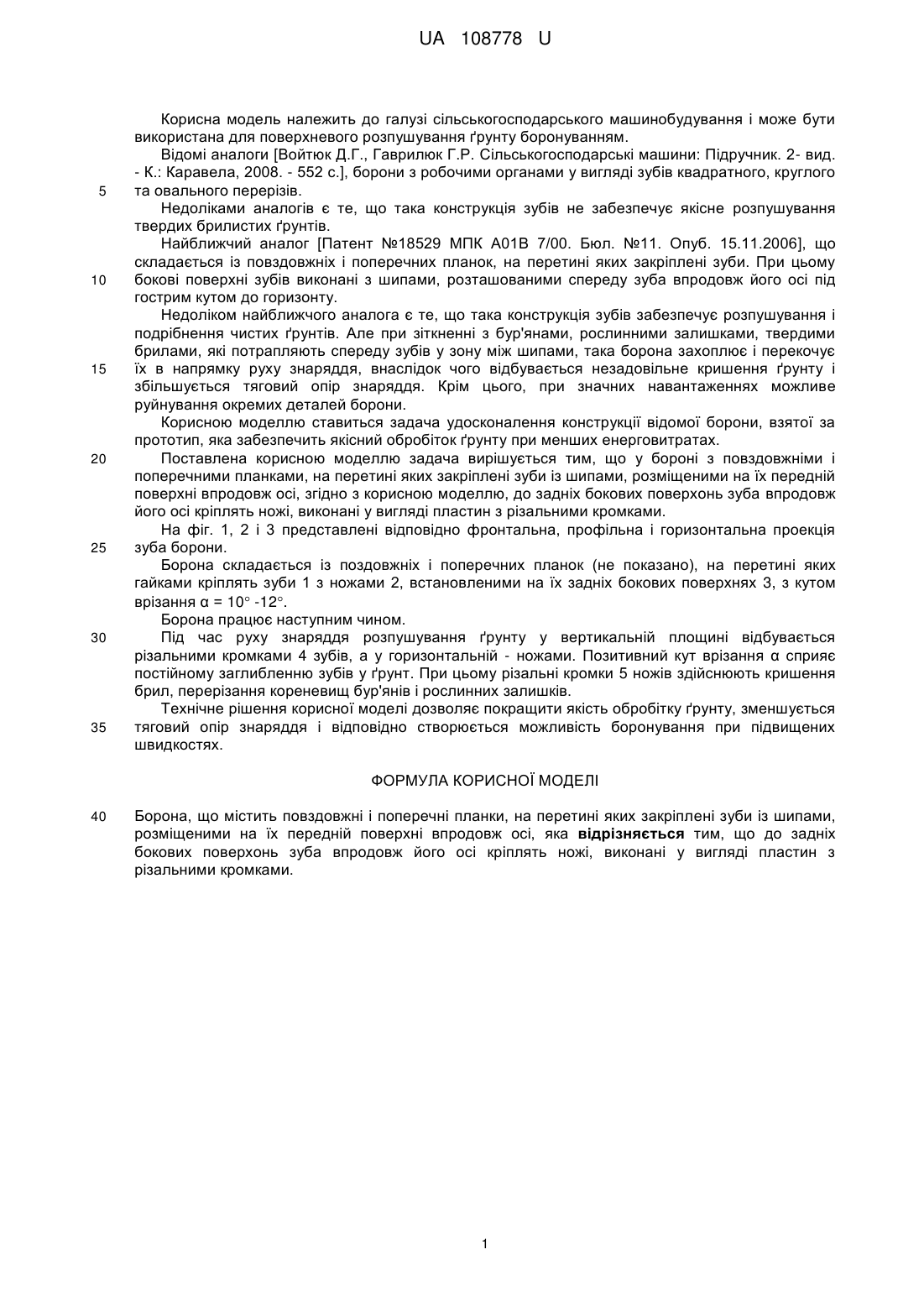

Реферат: Борона, що містить повздовжні і поперечні планки, на перетині яких закріплені зуби із шипами, розміщеними на їх передній поверхні впродовж осі, причому до задніх бокових поверхонь зуба впродовж його осі кріплять ножі, виконані у вигляді пластин з різальними кромками. UA 108778 U (12) UA 108778 U UA 108778 U 5 10 15 20 25 30 35 Корисна модель належить до галузі сільськогосподарського машинобудування і може бути використана для поверхневого розпушування ґрунту боронуванням. Відомі аналоги [Войтюк Д.Г., Гаврилюк Г.Р. Сільськогосподарські машини: Підручник. 2- вид. - К.: Каравела, 2008. - 552 с.], борони з робочими органами у вигляді зубів квадратного, круглого та овального перерізів. Недоліками аналогів є те, що така конструкція зубів не забезпечує якісне розпушування твердих брилистих ґрунтів. Найближчий аналог [Патент №18529 МПК А01В 7/00. Бюл. №11. Опуб. 15.11.2006], що складається із повздовжніх і поперечних планок, на перетині яких закріплені зуби. При цьому бокові поверхні зубів виконані з шипами, розташованими спереду зуба впродовж його осі під гострим кутом до горизонту. Недоліком найближчого аналога є те, що така конструкція зубів забезпечує розпушування і подрібнення чистих ґрунтів. Але при зіткненні з бур'янами, рослинними залишками, твердими брилами, які потрапляють спереду зубів у зону між шипами, така борона захоплює і перекочує їх в напрямку руху знаряддя, внаслідок чого відбувається незадовільне кришення ґрунту і збільшується тяговий опір знаряддя. Крім цього, при значних навантаженнях можливе руйнування окремих деталей борони. Корисною моделлю ставиться задача удосконалення конструкції відомої борони, взятої за прототип, яка забезпечить якісний обробіток ґрунту при менших енерговитратах. Поставлена корисною моделлю задача вирішується тим, що у бороні з повздовжніми і поперечними планками, на перетині яких закріплені зуби із шипами, розміщеними на їх передній поверхні впродовж осі, згідно з корисною моделлю, до задніх бокових поверхонь зуба впродовж його осі кріплять ножі, виконані у вигляді пластин з різальними кромками. На фіг. 1, 2 і 3 представлені відповідно фронтальна, профільна і горизонтальна проекція зуба борони. Борона складається із поздовжніх і поперечних планок (не показано), на перетині яких гайками кріплять зуби 1 з ножами 2, встановленими на їх задніх бокових поверхнях 3, з кутом врізання α = 10 -12. Борона працює наступним чином. Під час руху знаряддя розпушування ґрунту у вертикальній площині відбувається різальними кромками 4 зубів, а у горизонтальній - ножами. Позитивний кут врізання α сприяє постійному заглибленню зубів у ґрунт. При цьому різальні кромки 5 ножів здійснюють кришення брил, перерізання кореневищ бур'янів і рослинних залишків. Технічне рішення корисної моделі дозволяє покращити якість обробітку ґрунту, зменшується тяговий опір знаряддя і відповідно створюється можливість боронування при підвищених швидкостях. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 Борона, що містить повздовжні і поперечні планки, на перетині яких закріплені зуби із шипами, розміщеними на їх передній поверхні впродовж осі, яка відрізняється тим, що до задніх бокових поверхонь зуба впродовж його осі кріплять ножі, виконані у вигляді пластин з різальними кромками. 1 UA 108778 U Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
