Композиційний брус

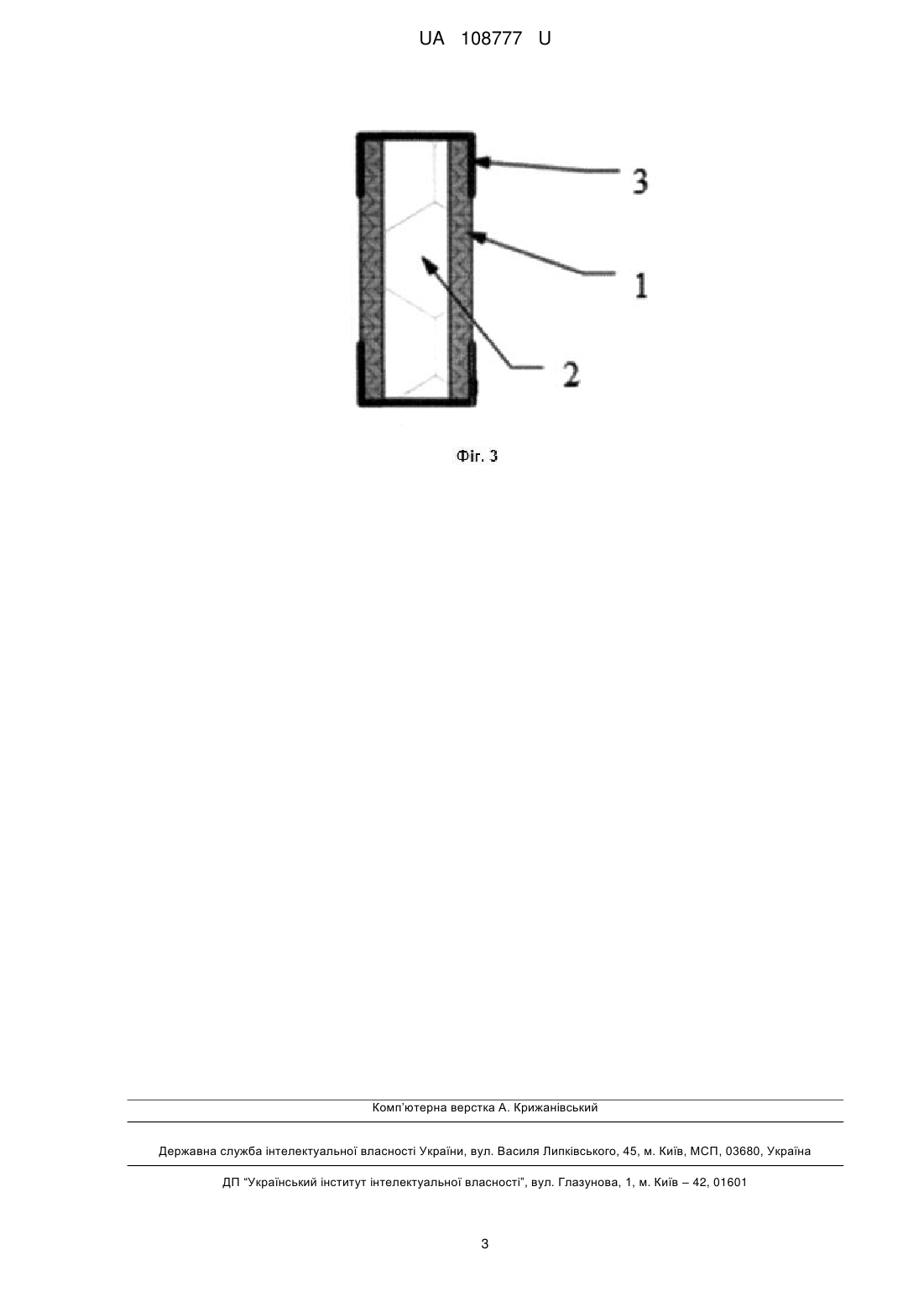

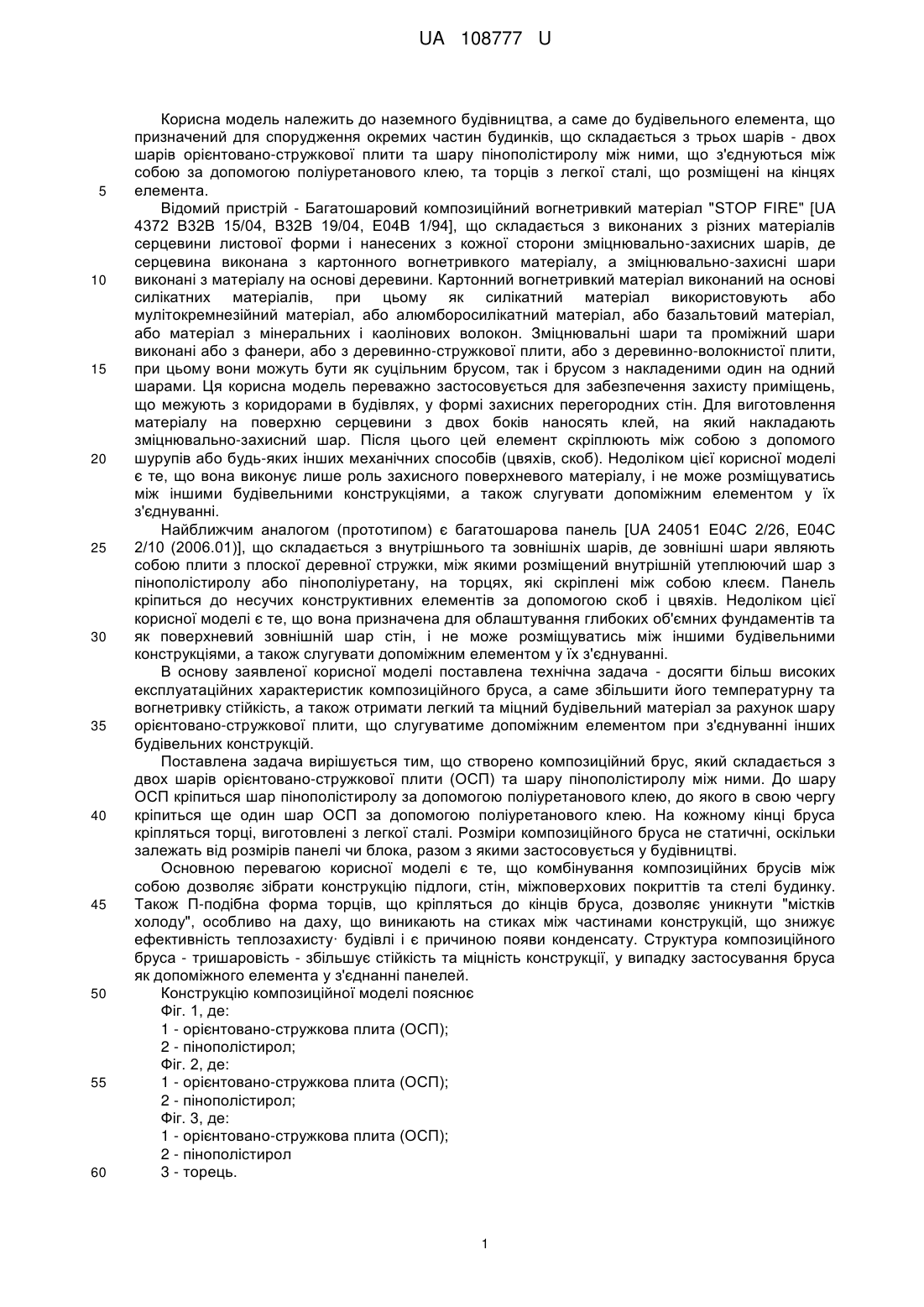

Реферат: Композиційний брус являє собою будівельний елемент, який складається з трьох шарів: двох захисних стружкових шарів та проміжного пінополістиролового шару між ними, що з'єднуються між собою за допомогою поліуретанового клею. На кінцях бруса розміщені торці з легкої сталі. UA 108777 U (12) UA 108777 U UA 108777 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до наземного будівництва, а саме до будівельного елемента, що призначений для спорудження окремих частин будинків, що складається з трьох шарів - двох шарів орієнтовано-стружкової плити та шару пінополістиролу між ними, що з'єднуються між собою за допомогою поліуретанового клею, та торців з легкої сталі, що розміщені на кінцях елемента. Відомий пристрій - Багатошаровий композиційний вогнетривкий матеріал "STOP FIRE" [UA 4372 В32В 15/04, В32В 19/04, Е04В 1/94], що складається з виконаних з різних матеріалів серцевини листової форми і нанесених з кожної сторони зміцнювально-захисних шарів, де серцевина виконана з картонного вогнетривкого матеріалу, а зміцнювально-захисні шари виконані з матеріалу на основі деревини. Картонний вогнетривкий матеріал виконаний на основі силікатних матеріалів, при цьому як силікатний матеріал використовують або мулітокремнезійний матеріал, або алюмборосилікатний матеріал, або базальтовий матеріал, або матеріал з мінеральних і каолінових волокон. Зміцнювальні шари та проміжний шари виконані або з фанери, або з деревинно-стружкової плити, або з деревинно-волокнистої плити, при цьому вони можуть бути як суцільним брусом, так і брусом з накладеними один на одний шарами. Ця корисна модель переважно застосовується для забезпечення захисту приміщень, що межують з коридорами в будівлях, у формі захисних перегородних стін. Для виготовлення матеріалу на поверхню серцевини з двох боків наносять клей, на який накладають зміцнювально-захисний шар. Після цього цей елемент скріплюють між собою з допомого шурупів або будь-яких інших механічних способів (цвяхів, скоб). Недоліком цієї корисної моделі є те, що вона виконує лише роль захисного поверхневого матеріалу, і не може розміщуватись між іншими будівельними конструкціями, а також слугувати допоміжним елементом у їх з'єднуванні. Найближчим аналогом (прототипом) є багатошарова панель [UA 24051 Е04С 2/26, Е04С 2/10 (2006.01)], що складається з внутрішнього та зовнішніх шарів, де зовнішні шари являють собою плити з плоскої деревної стружки, між якими розміщений внутрішній утеплюючий шар з пінополістиролу або пінополіуретану, на торцях, які скріплені між собою клеєм. Панель кріпиться до несучих конструктивних елементів за допомогою скоб і цвяхів. Недоліком цієї корисної моделі є те, що вона призначена для облаштування глибоких об'ємних фундаментів та як поверхневий зовнішній шар стін, і не може розміщуватись між іншими будівельними конструкціями, а також слугувати допоміжним елементом у їх з'єднуванні. В основу заявленої корисної моделі поставлена технічна задача - досягти більш високих експлуатаційних характеристик композиційного бруса, а саме збільшити його температурну та вогнетривку стійкість, а також отримати легкий та міцний будівельний матеріал за рахунок шару орієнтовано-стружкової плити, що слугуватиме допоміжним елементом при з'єднуванні інших будівельних конструкцій. Поставлена задача вирішується тим, що створено композиційний брус, який складається з двох шарів орієнтовано-стружкової плити (ОСП) та шару пінополістиролу між ними. До шару ОСП кріпиться шар пінополістиролу за допомогою поліуретанового клею, до якого в свою чергу кріпиться ще один шар ОСП за допомогою поліуретанового клею. На кожному кінці бруса кріпляться торці, виготовлені з легкої сталі. Розміри композиційного бруса не статичні, оскільки залежать від розмірів панелі чи блока, разом з якими застосовується у будівництві. Основною перевагою корисної моделі є те, що комбінування композиційних брусів між собою дозволяє зібрати конструкцію підлоги, стін, міжповерхових покриттів та стелі будинку. Також П-подібна форма торців, що кріпляться до кінців бруса, дозволяє уникнути "містків холоду", особливо на даху, що виникають на стиках між частинами конструкцій, що знижує ефективність теплозахисту· будівлі і є причиною появи конденсату. Структура композиційного бруса - тришаровість - збільшує стійкість та міцність конструкції, у випадку застосування бруса як допоміжного елемента у з'єднанні панелей. Конструкцію композиційної моделі пояснює Фіг. 1, де: 1 - орієнтовано-стружкова плита (ОСП); 2 - пінополістирол; Фіг. 2,де: 1 - орієнтовано-стружкова плита (ОСП); 2 - пінополістирол; Фіг. 3, де: 1 - орієнтовано-стружкова плита (ОСП); 2 - пінополістирол 3 - торець. 1 UA 108777 U 5 Використовувати корисну модель можна як матеріал для зведення різного типу споруд, що не вимагають складної техногології будівництва, наприклад гараж, хлів, прибудинкові споруди, невеликі будинки тощо. Композиційний брус використовується як допоміжний елемент при з'єднанні різних будівельних конструкцій (зокрема панелей). ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 15 1. Композиційний брус, що являє собою будівельний елемент, який складається з трьох шарів: двох захисних стружкових шарів та проміжного пінополістиролового шару між ними, що з'єднуються між собою за допомогою поліуретанового клею, який відрізняється тим, що на кінцях бруса розміщені торці з легкої сталі. 2. Пристрій за п. 1, який відрізняється тим, що використовується як допоміжний елемент при з'єднанні різних будівельних конструкцій. 3. Пристрій за п. 1-2, який відрізняється тим, що може з'єднуватись з іншими будівельними конструкціями без додаткових кріпильних елементів (скоби, цвяхи). 2 UA 108777 U Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
