Антивіброшумоізолююча композиція “демпфіштормбета”

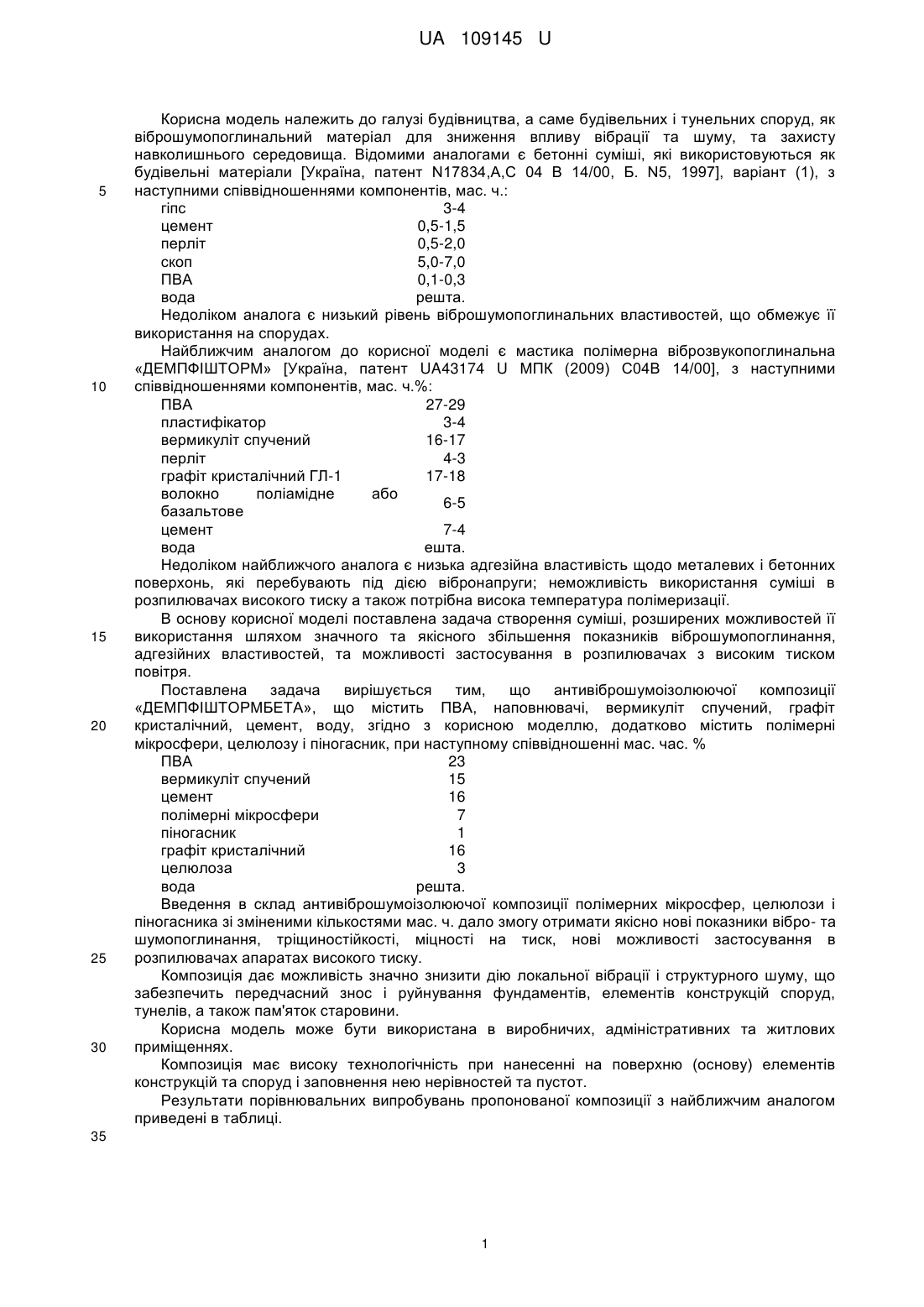

Реферат: Антивіброшумоізолююча композиція містить ПВА, наповнювачі: вермикуліт спучений, графіт кристалічний, цемент та воду. Додатково містить полімерні мікросфери, целюлозу і піногасник. UA 109145 U (12) UA 109145 U UA 109145 U 5 10 15 20 25 30 Корисна модель належить до галузі будівництва, а саме будівельних і тунельних споруд, як віброшумопоглинальний матеріал для зниження впливу вібрації та шуму, та захисту навколишнього середовища. Відомими аналогами є бетонні суміші, які використовуються як будівельні матеріали [Україна, патент N17834,А,С 04 В 14/00, Б. N5, 1997], варіант (1), з наступними співвідношеннями компонентів, мас. ч.: гіпс 3-4 цемент 0,5-1,5 перліт 0,5-2,0 скоп 5,0-7,0 ПВА 0,1-0,3 вода решта. Недоліком аналога є низький рівень віброшумопоглинальних властивостей, що обмежує її використання на спорудах. Найближчим аналогом до корисної моделі є мастика полімерна віброзвукопоглинальна «ДЕМПФІШТОРМ» [Україна, патент UA43174 U МПК (2009) С04В 14/00], з наступними співвідношеннями компонентів, мас. ч.%: ПВА 27-29 пластифікатор 3-4 вермикуліт спучений 16-17 перліт 4-3 графіт кристалічний ГЛ-1 17-18 волокно поліамідне або 6-5 базальтове цемент 7-4 вода ешта. Недоліком найближчого аналога є низька адгезійна властивість щодо металевих і бетонних поверхонь, які перебувають під дією вібронапруги; неможливість використання суміші в розпилювачах високого тиску а також потрібна висока температура полімеризації. В основу корисної моделі поставлена задача створення суміші, розширених можливостей її використання шляхом значного та якісного збільшення показників віброшумопоглинання, адгезійних властивостей, та можливості застосування в розпилювачах з високим тиском повітря. Поставлена задача вирішується тим, що антивіброшумоізолюючої композиції «ДЕМПФІШТОРМБЕТА», що містить ПВА, наповнювачі, вермикуліт спучений, графіт кристалічний, цемент, воду, згідно з корисною моделлю, додатково містить полімерні мікросфери, целюлозу і піногасник, при наступному співвідношенні мас. час. % ПВА 23 вермикуліт спучений 15 цемент 16 полімерні мікросфери 7 піногасник 1 графіт кристалічний 16 целюлоза 3 вода решта. Введення в склад антивіброшумоізолюючої композиції полімерних мікросфер, целюлози і піногасника зі зміненими кількостями мас. ч. дало змогу отримати якісно нові показники вібро- та шумопоглинання, тріщиностійкості, міцності на тиск, нові можливості застосування в розпилювачах апаратах високого тиску. Композиція дає можливість значно знизити дію локальної вібрації і структурного шуму, що забезпечить передчасний знос і руйнування фундаментів, елементів конструкцій споруд, тунелів, а також пам'яток старовини. Корисна модель може бути використана в виробничих, адміністративних та житлових приміщеннях. Композиція має високу технологічність при нанесенні на поверхню (основу) елементів конструкцій та споруд і заповнення нею нерівностей та пустот. Результати порівнювальних випробувань пропонованої композиції з найближчим аналогом приведені в таблиці. 35 1 UA 109145 U Таблиця Порівняльна характеристика антивіброшумоізолюючої композиції «ДЕМПФІШТОРМБЕТА» з найближчим аналогом мастика віброзвукопоглинальна «ДЕМПФІШТОРМ» Назва показника 3 Густина кг/м Коефіцієнт механічних втрат у діапазоні частот, Гц (31,5-8000) Вогнестійкість (група горючості) Токсичність Робоча температура, °С Коефіцієнт звукопоглинання Адгезійна міцність на відрив, МПа 5 Композиції ДЕМПФІШТОРМБЕТА ДЕМПФІШТОРМ 980 1200 0,05-0,29 важкогорюча не токсична -30 +180 °С 0,08-0,35 0,7-0,8 0,03-0,25 важкогорюча не токсична -20 +120 °С 0,02-0,3 0,5-0,6 Таким чином антивіброшумоізолююча композиція «ДЕМПФІШТОРМБЕТА», за своїми фізико-механічними властивостями у частині ефективності та віброшумоізоляції значно перевершує найближчий аналог. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 Антивіброшумоізолююча композиція, що містить ПВА, наповнювачі: вермикуліт спучений, графіт кристалічний, цемент та воду, яка відрізняється тим, що додатково містить полімерні мікросфери, целюлозу і піногасник, при наступному співвідношенні компонентів, мас. %: ПВА 23 вермикуліт спучений 15 цемент 16 графіт кристалічний 16 полімерні мікросфери 7 целюлоза 3 піногасник 1 вода решта. Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
