Композиція для покриттів з поліпшеними фізико-механічними властивостями

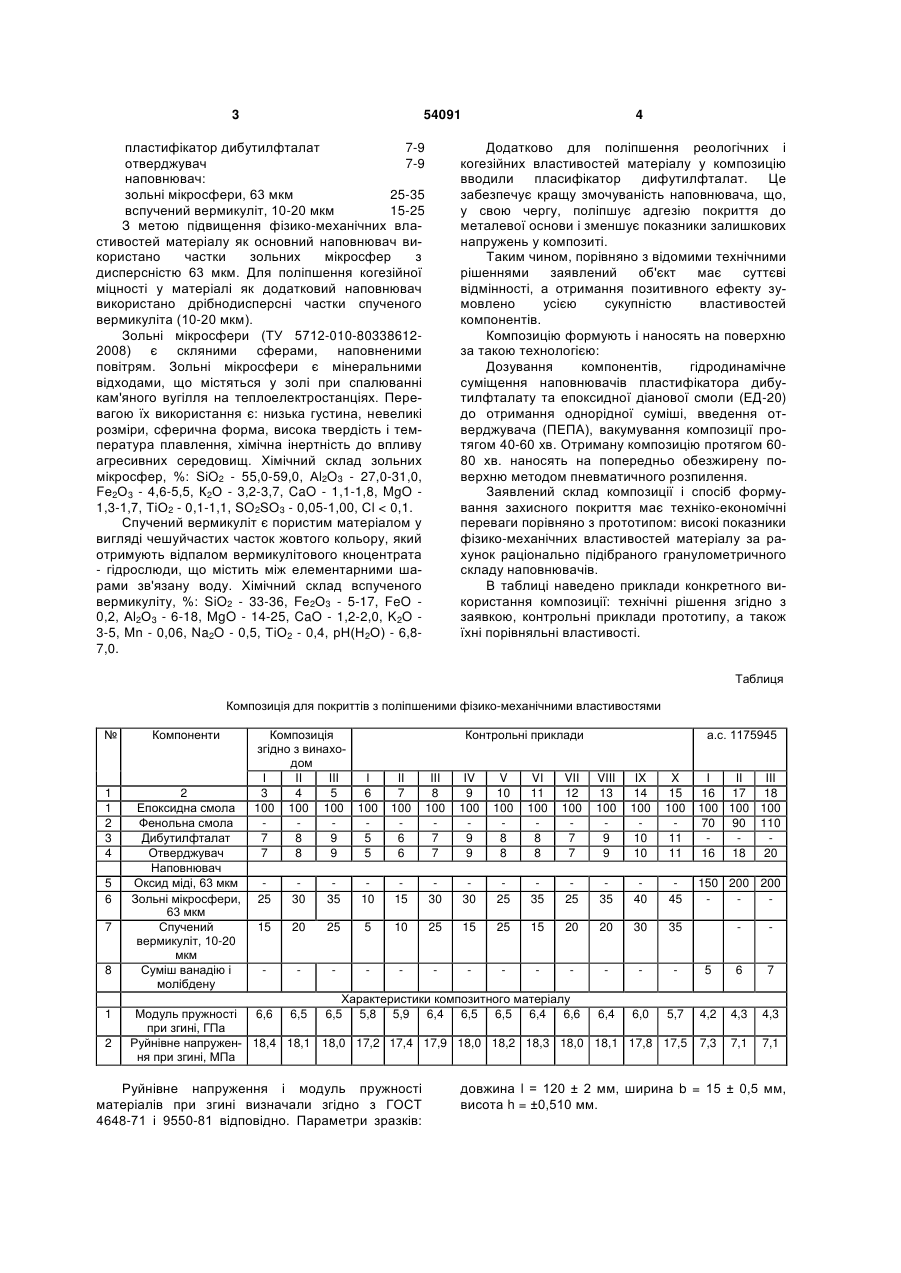

Композиція для покриттів з поліпшеними фізико-механічними властивостями, що містить епок 3 54091 пластифікатор дибутилфталат 7-9 отверджувач 7-9 наповнювач: зольні мікросфери, 63 мкм 25-35 вспучений вермикуліт, 10-20 мкм 15-25 З метою підвищення фізико-механічних властивостей матеріалу як основний наповнювач використано частки зольних мікросфер з дисперсністю 63 мкм. Для поліпшення когезійної міцності у матеріалі як додатковий наповнювач використано дрібнодисперсні частки спученого вермикуліта (10-20 мкм). Зольні мікросфери (ТУ 5712-010-803386122008) є скляними сферами, наповненими повітрям. Зольні мікросфери є мінеральними відходами, що містяться у золі при спалюванні кам'яного вугілля на теплоелектростанціях. Перевагою їх використання є: низька густина, невеликі розміри, сферична форма, висока твердість і температура плавлення, хімічна інертність до впливу агресивних середовищ. Хімічний склад зольних мікросфер, %: SіO2 - 55,0-59,0, Аl2O3 - 27,0-31,0, Fе2О3 - 4,6-5,5, К2О - 3,2-3,7, CaO - 1,1-1,8, MgO 1,3-1,7, ТіО2 - 0,1-1,1, SO2SO3 - 0,05-1,00, Сl < 0,1. Спучений вермикуліт є пористим матеріалом у вигляді чешуйчастих часток жовтого кольору, який отримують відпалом вермикулітового кноцентрата - гідрослюди, що містить між елементарними шарами зв'язану воду. Хімічний склад вспученого вермикуліту, %: SiO2 - 33-36, Fе2О3 - 5-17, FeO 0,2, Аl2О3 - 6-18, MgO - 14-25, CaO - 1,2-2,0, K2O 3-5, Mn - 0,06, Na2O - 0,5, ТiО2 - 0,4, рН(Н2О) - 6,87,0. 4 Додатково для поліпшення реологічних і когезійних властивостей матеріалу у композицію вводили пласифікатор дифутилфталат. Це забезпечує кращу змочуваність наповнювача, що, у свою чергу, поліпшує адгезію покриття до металевої основи і зменшує показники залишкових напружень у композиті. Таким чином, порівняно з відомими технічними рішеннями заявлений об'єкт має суттєві відмінності, а отримання позитивного ефекту зумовлено усією сукупністю властивостей компонентів. Композицію формують і наносять на поверхню за такою технологією: Дозування компонентів, гідродинамічне суміщення наповнювачів пластифікатора дибутилфталату та епоксидної діанової смоли (ЕД-20) до отримання однорідної суміші, введення отверджувача (ПЕПА), вакумування композиції протягом 40-60 хв. Отриману композицію протягом 6080 хв. наносять на попередньо обезжирену поверхню методом пневматичного розпилення. Заявлений склад композиції і спосіб формування захисного покриття має техніко-економічні переваги порівняно з прототипом: високі показники фізико-механічних властивостей матеріалу за рахунок раціонально підібраного гранулометричного складу наповнювачів. В таблиці наведено приклади конкретного використання композиції: технічні рішення згідно з заявкою, контрольні приклади прототипу, а також їхні порівняльні властивості. Таблиця Композиція для покриттів з поліпшеними фізико-механічними властивостями № Компоненти 1 1 2 3 4 2 Епоксидна смола Фенольна смола Дибутилфталат Отверджувач Наповнювач Оксид міді, 63 мкм Зольні мікросфери, 63 мкм Спучений вермикуліт, 10-20 мкм Суміш ванадію і молібдену 5 6 7 8 1 2 Композиція згідно з винаходом І II III І 3 4 5 6 100 100 100 100 7 8 9 5 7 8 9 5 Контрольні приклади а.с. 1175945 II 7 100 6 6 III 8 100 7 7 IV 9 100 9 9 V 10 100 8 8 VI 11 100 8 8 VII 12 100 7 7 VIII 13 100 9 9 IX 14 100 10 10 X 15 100 11 11 I II III 16 17 18 100 100 100 70 90 110 16 18 20 25 30 35 10 15 30 30 25 35 25 35 40 45 150 200 200 15 20 25 5 10 25 15 25 15 20 20 30 35 5 6 7 4,2 4,3 4,3 7,3 7,1 7,1 Характеристики композитного матеріалу Модуль пружності 6,6 6,5 6,5 5,8 5,9 6,4 6,5 6,5 6,4 6,6 6,4 6,0 5,7 при згині, ГПа Руйнівне напружен- 18,4 18,1 18,0 17,2 17,4 17,9 18,0 18,2 18,3 18,0 18,1 17,8 17,5 ня при згині, МПа Руйнівне напруження і модуль пружності матеріалів при згині визначали згідно з ГОСТ 4648-71 і 9550-81 відповідно. Параметри зразків: довжина l = 120 ± 2 мм, ширина b = 15 ± 0,5 мм, висота h = ±0,510 мм. 5 Комп’ютерна верстка Д. Шеверун 54091 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
