Спосіб щелепно-лицевого протезування

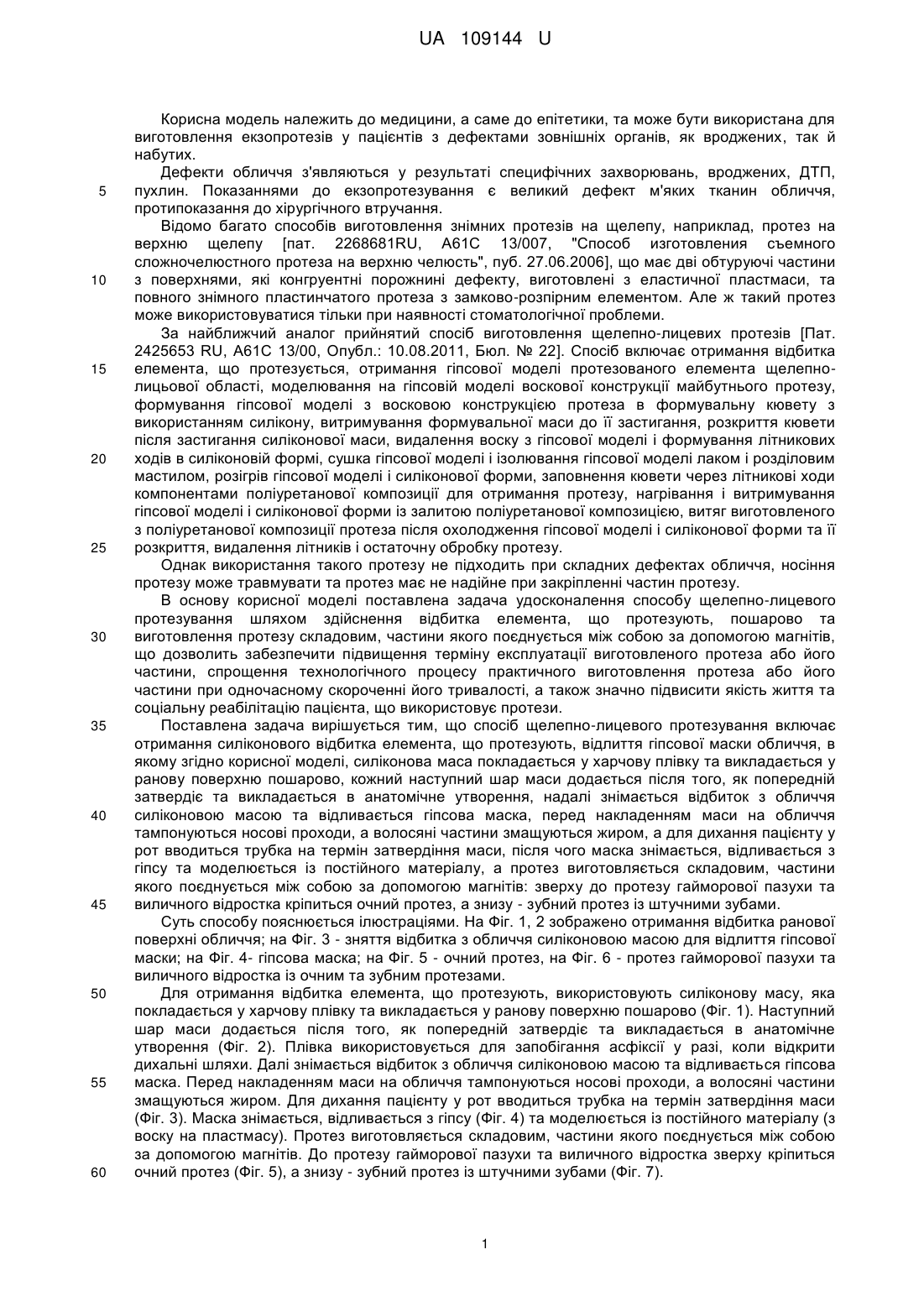

Реферат: UA 109144 U UA 109144 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до медицини, а саме до епітетики, та може бути використана для виготовлення екзопротезів у пацієнтів з дефектами зовнішніх органів, як вроджених, так й набутих. Дефекти обличчя з'являються у результаті специфічних захворювань, вроджених, ДТП, пухлин. Показаннями до екзопротезування є великий дефект м'яких тканин обличчя, протипоказання до хірургічного втручання. Відомо багато способів виготовлення знімних протезів на щелепу, наприклад, протез на верхню щелепу [пат. 2268681RU, А61С 13/007, "Способ изготовления съемного сложночелюстного протеза на верхню челюсть", пуб. 27.06.2006], що має дві обтуруючі частини з поверхнями, які конгруентні порожнині дефекту, виготовлені з еластичної пластмаси, та повного знімного пластинчатого протеза з замково-розпірним елементом. Але ж такий протез може використовуватися тільки при наявності стоматологічної проблеми. За найближчий аналог прийнятий спосіб виготовлення щелепно-лицевих протезів [Пат. 2425653 RU, A61С 13/00, Опубл.: 10.08.2011, Бюл. № 22]. Спосіб включає отримання відбитка елемента, що протезується, отримання гіпсової моделі протезованого елемента щелепнолицьової області, моделювання на гіпсовій моделі воскової конструкції майбутнього протезу, формування гіпсової моделі з восковою конструкцією протеза в формувальну кювету з використанням силікону, витримування формувальної маси до її застигання, розкриття кювети після застигання силіконової маси, видалення воску з гіпсової моделі і формування літникових ходів в силіконовій формі, сушка гіпсової моделі і ізолювання гіпсової моделі лаком і розділовим мастилом, розігрів гіпсової моделі і силіконової форми, заповнення кювети через літникові ходи компонентами поліуретанової композиції для отримання протезу, нагрівання і витримування гіпсової моделі і силіконової форми із залитою поліуретанової композицією, витяг виготовленого з поліуретанової композиції протеза після охолодження гіпсової моделі і силіконової форми та її розкриття, видалення літників і остаточну обробку протезу. Однак використання такого протезу не підходить при складних дефектах обличчя, носіння протезу може травмувати та протез має не надійне при закріпленні частин протезу. В основу корисної моделі поставлена задача удосконалення способу щелепно-лицевого протезування шляхом здійснення відбитка елемента, що протезують, пошарово та виготовлення протезу складовим, частини якого поєднується між собою за допомогою магнітів, що дозволить забезпечити підвищення терміну експлуатації виготовленого протеза або його частини, спрощення технологічного процесу практичного виготовлення протеза або його частини при одночасному скороченні його тривалості, а також значно підвисити якість життя та соціальну реабілітацію пацієнта, що використовує протези. Поставлена задача вирішується тим, що спосіб щелепно-лицевого протезування включає отримання силіконового відбитка елемента, що протезують, відлиття гіпсової маски обличчя, в якому згідно корисної моделі, силіконова маса покладається у харчову плівку та викладається у ранову поверхню пошарово, кожний наступний шар маси додається після того, як попередній затвердіє та викладається в анатомічне утворення, надалі знімається відбиток з обличчя силіконовою масою та відливається гіпсова маска, перед накладенням маси на обличчя тампонуються носові проходи, а волосяні частини змащуються жиром, а для дихання пацієнту у рот вводиться трубка на термін затвердіння маси, після чого маска знімається, відливається з гіпсу та моделюється із постійного матеріалу, а протез виготовляється складовим, частини якого поєднується між собою за допомогою магнітів: зверху до протезу гайморової пазухи та виличного відростка кріпиться очний протез, а знизу - зубний протез із штучними зубами. Суть способу пояснюється ілюстраціями. На Фіг. 1, 2 зображено отримання відбитка ранової поверхні обличчя; на Фіг. 3 - зняття відбитка з обличчя силіконовою масою для відлиття гіпсової маски; на Фіг. 4- гіпсова маска; на Фіг. 5 - очний протез, на Фіг. 6 - протез гайморової пазухи та виличного відростка із очним та зубним протезами. Для отримання відбитка елемента, що протезують, використовують силіконову масу, яка покладається у харчову плівку та викладається у ранову поверхню пошарово (Фіг. 1). Наступний шар маси додається після того, як попередній затвердіє та викладається в анатомічне утворення (Фіг. 2). Плівка використовується для запобігання асфіксії у разі, коли відкрити дихальні шляхи. Далі знімається відбиток з обличчя силіконовою масою та відливається гіпсова маска. Перед накладенням маси на обличчя тампонуються носові проходи, а волосяні частини змащуються жиром. Для дихання пацієнту у рот вводиться трубка на термін затвердіння маси (Фіг. 3). Маска знімається, відливається з гіпсу (Фіг. 4) та моделюється із постійного матеріалу (з воску на пластмасу). Протез виготовляється складовим, частини якого поєднується між собою за допомогою магнітів. До протезу гайморової пазухи та виличного відростка зверху кріпиться очний протез (Фіг. 5), а знизу - зубний протез із штучними зубами (Фіг. 7). 1 UA 109144 U 5 10 15 20 Спосіб підтверджується прикладом використання. Хворий А., 1952 р.н. Після хірургічної операції по видаленню пухлини хворому потребується щелепно-лицеве протезування. Пацієнту зробили зняття відбитка ранової поверхні за допомогою силіконової маси, яка була покладена у харчову плівку (Фіг. 1). Наступний шар маси додавали після того, як попередній затвердів (Фіг. 2). У хворого відкрити дихальні шляхи, тому використана харчова плівка для запобігання асфіксії. Після зняття відбитка з обличчя силіконовою масою відливали гіпсову маску. Перед накладенням маси на обличчя тампонували носові проходи, а волосяні частини змастили вазеліном. Для дихання пацієнту у рот була введена трубка на термін затвердіння маси (Фіг. 3). Маску зняли (Фіг. 4) та відлили з гіпсу (Фіг. 5), а далі моделювали із постійного матеріалу (з воску на пластмасу). Протез виготовлений складовим, частини якого поєднані між собою за допомогою магнітів. До протезу гайморової пазухи та виличного відростка зверху прикріплений очний протез (Фіг. 5), а знизу - зубний протез із штучними зубами (Фіг. 6). Зубний протез було виготовлено на верхню щелепу. У порівнянні з найближчим аналогом заявлена корисна модель дозволить забезпечити отримання високоякісного протеза або його частини з високими властивостями по біологічної сумісності і стабільності по відношенню до живих тканин пацієнта, спростити технологічний процес практичного виготовлення протеза або його частини при одночасному скороченні його тривалості, забезпечити підвищення ступеня естетичної імітації виготовленого протеза або його частини з найбільшим його наближенням до природного вигляду, забезпечити підвищення терміну експлуатації виготовленого протеза або його частини, а також значно підвисити якість життя та соціальну реабілітацію пацієнта, що використовує протези. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 25 30 35 Спосіб щелепно-лицевого протезування, що включає отримання відбитка елемента, що протезують, відлиття гіпсової маски обличчя, який відрізняється тим, що силіконова маса кладеться у харчову плівку та викладається у ранову поверхню пошарово, кожний наступний шар маси додається після того, як попередній затвердіє, та викладається в анатомічне утворення, надалі знімається відбиток з обличчя силіконовою масою та відливається гіпсова маска, перед накладенням маси на обличчя носові проходи тампонуються, волосяні частини змащуються жиром, а для дихання пацієнту у рот вводиться трубка на термін затвердіння маси, після зняття маска відливається з гіпсу та моделюється із постійного матеріалу, а протез виготовляється складовим, частини якого скріплюються між собою за допомогою магнітів: зверху до протеза гайморової пазухи та виличного відростка кріпиться очний протез, а знизу зубний протез із штучними зубами. 2 UA 109144 U 3 UA 109144 U Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
