Дуттєва фурма доменної печі

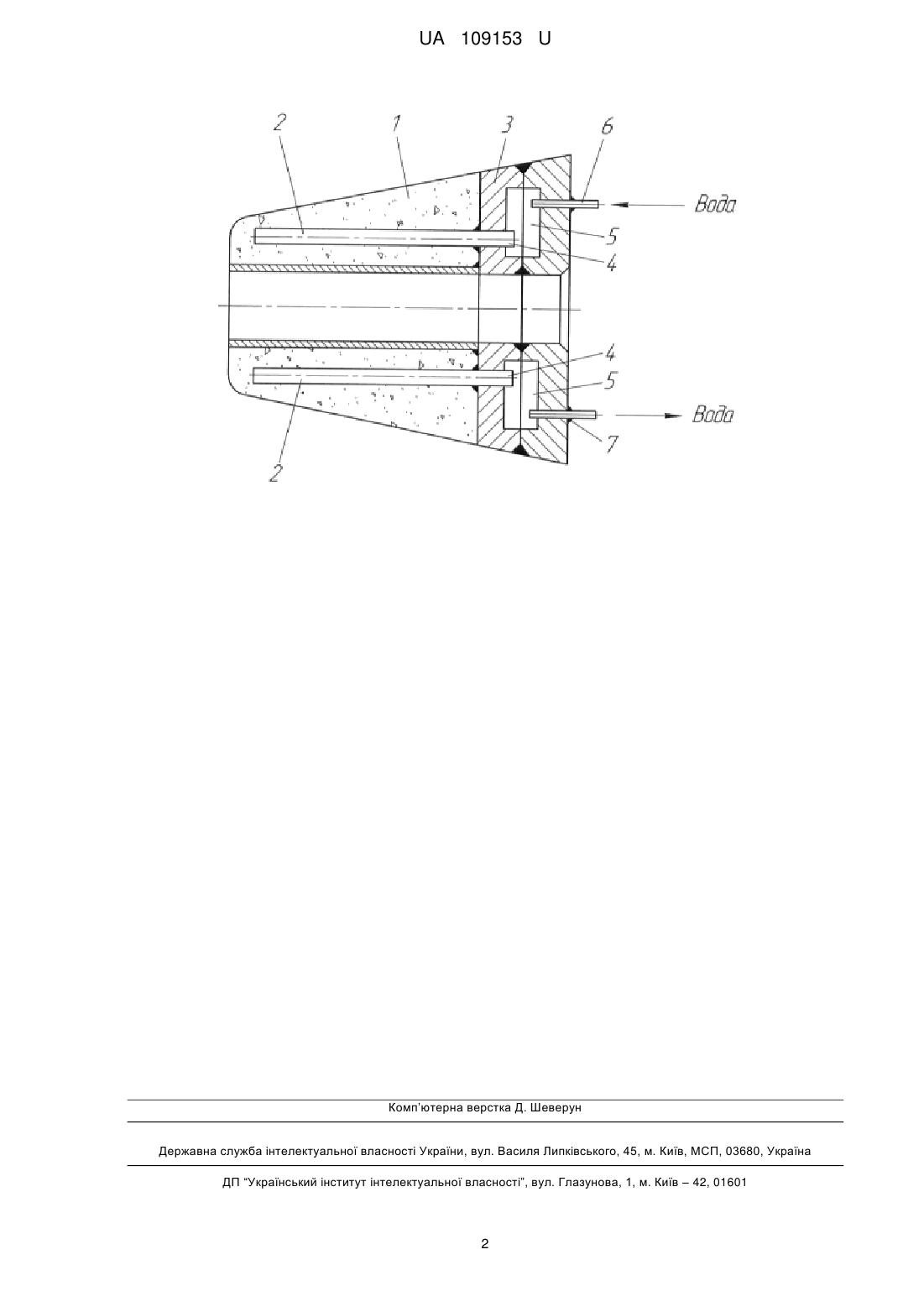

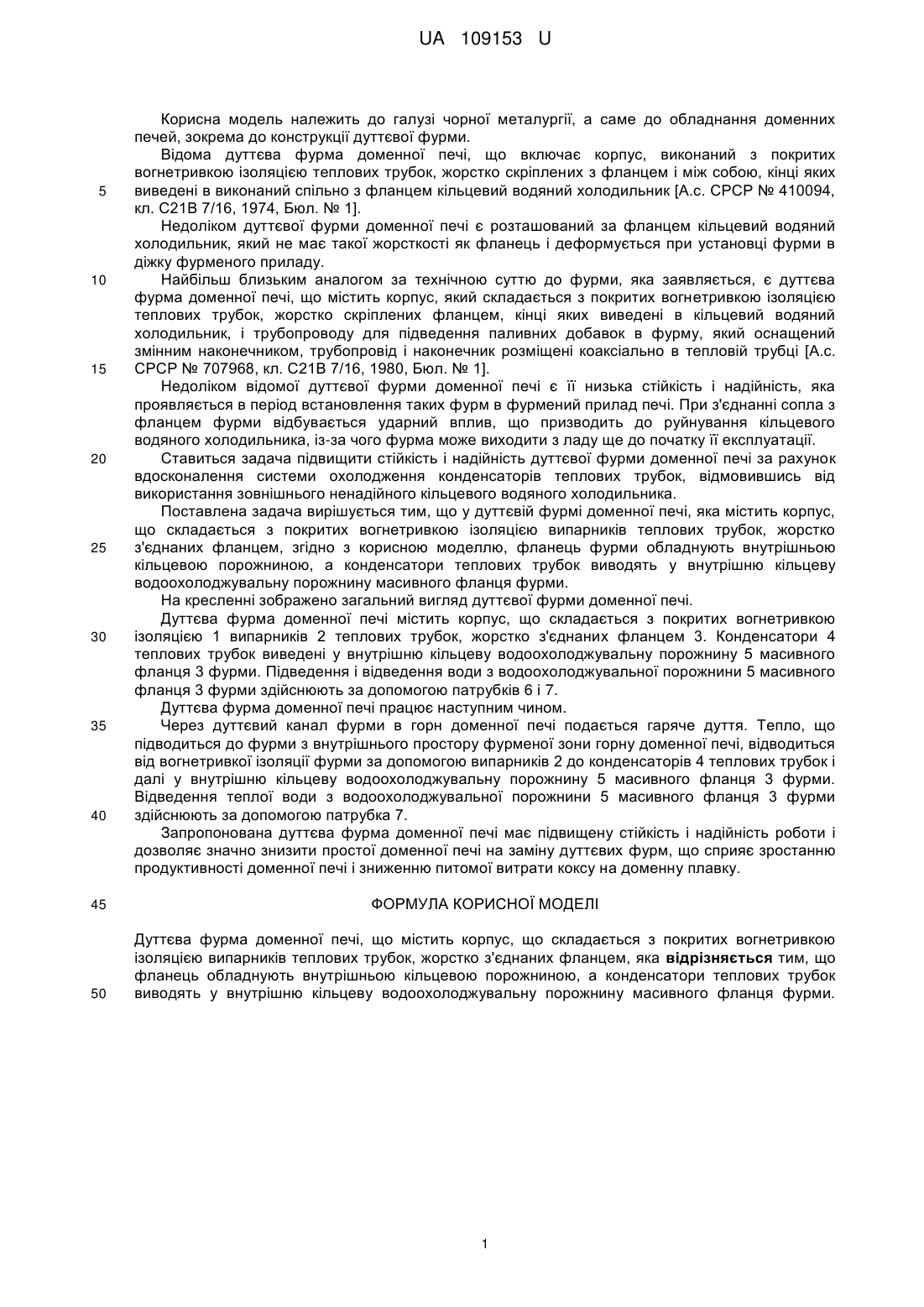

Реферат: UA 109153 U UA 109153 U 5 10 15 20 25 30 35 40 Корисна модель належить до галузі чорної металургії, а саме до обладнання доменних печей, зокрема до конструкції дуттєвої фурми. Відома дуттєва фурма доменної печі, що включає корпус, виконаний з покритих вогнетривкою ізоляцією теплових трубок, жорстко скріплених з фланцем і між собою, кінці яких виведені в виконаний спільно з фланцем кільцевий водяний холодильник [А.с. СРСР № 410094, кл. С21В 7/16, 1974, Бюл. № 1]. Недоліком дуттєвої фурми доменної печі є розташований за фланцем кільцевий водяний холодильник, який не має такої жорсткості як фланець і деформується при установці фурми в діжку фурменого приладу. Найбільш близьким аналогом за технічною суттю до фурми, яка заявляється, є дуттєва фурма доменної печі, що містить корпус, який складається з покритих вогнетривкою ізоляцією теплових трубок, жорстко скріплених фланцем, кінці яких виведені в кільцевий водяний холодильник, і трубопроводу для підведення паливних добавок в фурму, який оснащений змінним наконечником, трубопровід і наконечник розміщені коаксіально в тепловій трубці [А.с. СРСР № 707968, кл. С21В 7/16, 1980, Бюл. № 1]. Недоліком відомої дуттєвої фурми доменної печі є її низька стійкість і надійність, яка проявляється в період встановлення таких фурм в фурмений прилад печі. При з'єднанні сопла з фланцем фурми відбувається ударний вплив, що призводить до руйнування кільцевого водяного холодильника, із-за чого фурма може виходити з ладу ще до початку її експлуатації. Ставиться задача підвищити стійкість і надійність дуттєвої фурми доменної печі за рахунок вдосконалення системи охолодження конденсаторів теплових трубок, відмовившись від використання зовнішнього ненадійного кільцевого водяного холодильника. Поставлена задача вирішується тим, що у дуттєвій фурмі доменної печі, яка містить корпус, що складається з покритих вогнетривкою ізоляцією випарників теплових трубок, жорстко з'єднаних фланцем, згідно з корисною моделлю, фланець фурми обладнують внутрішньою кільцевою порожниною, а конденсатори теплових трубок виводять у внутрішню кільцеву водоохолоджувальну порожнину масивного фланця фурми. На кресленні зображено загальний вигляд дуттєвої фурми доменної печі. Дуттєва фурма доменної печі містить корпус, що складається з покритих вогнетривкою ізоляцією 1 випарників 2 теплових трубок, жорстко з'єднаних фланцем 3. Конденсатори 4 теплових трубок виведені у внутрішню кільцеву водоохолоджувальну порожнину 5 масивного фланця 3 фурми. Підведення і відведення води з водоохолоджувальної порожнини 5 масивного фланця 3 фурми здійснюють за допомогою патрубків 6 і 7. Дуттєва фурма доменної печі працює наступним чином. Через дуттєвий канал фурми в горн доменної печі подається гаряче дуття. Тепло, що підводиться до фурми з внутрішнього простору фурменої зони горну доменної печі, відводиться від вогнетривкої ізоляції фурми за допомогою випарників 2 до конденсаторів 4 теплових трубок і далі у внутрішню кільцеву водоохолоджувальну порожнину 5 масивного фланця 3 фурми. Відведення теплої води з водоохолоджувальної порожнини 5 масивного фланця 3 фурми здійснюють за допомогою патрубка 7. Запропонована дуттєва фурма доменної печі має підвищену стійкість і надійність роботи і дозволяє значно знизити простої доменної печі на заміну дуттєвих фурм, що сприяє зростанню продуктивності доменної печі і зниженню питомої витрати коксу на доменну плавку. 45 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 Дуттєва фурма доменної печі, що містить корпус, що складається з покритих вогнетривкою ізоляцією випарників теплових трубок, жорстко з'єднаних фланцем, яка відрізняється тим, що фланець обладнують внутрішньою кільцевою порожниною, а конденсатори теплових трубок виводять у внутрішню кільцеву водоохолоджувальну порожнину масивного фланця фурми. 1 UA 109153 U Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
