Вимірювальний пристрій

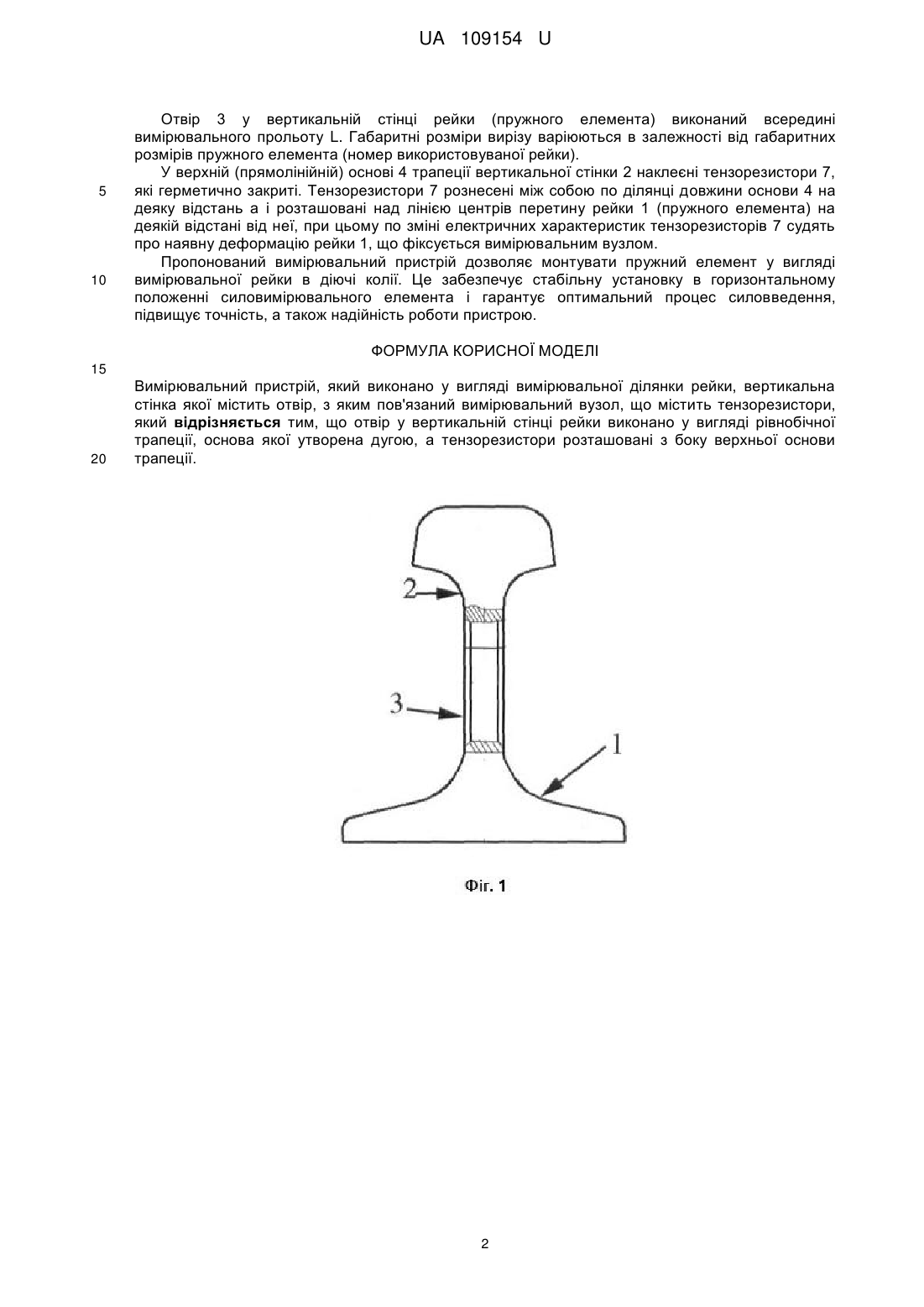

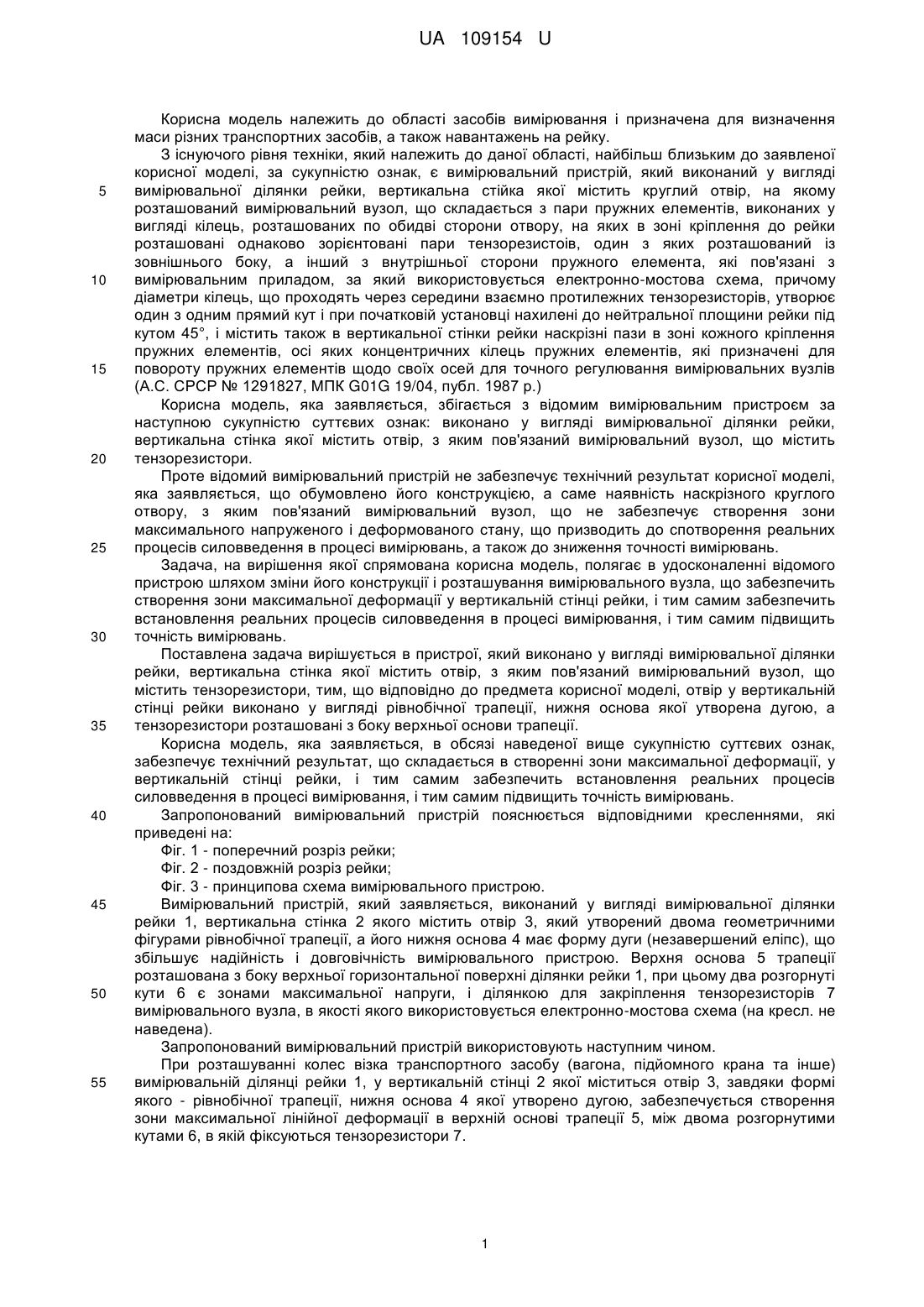

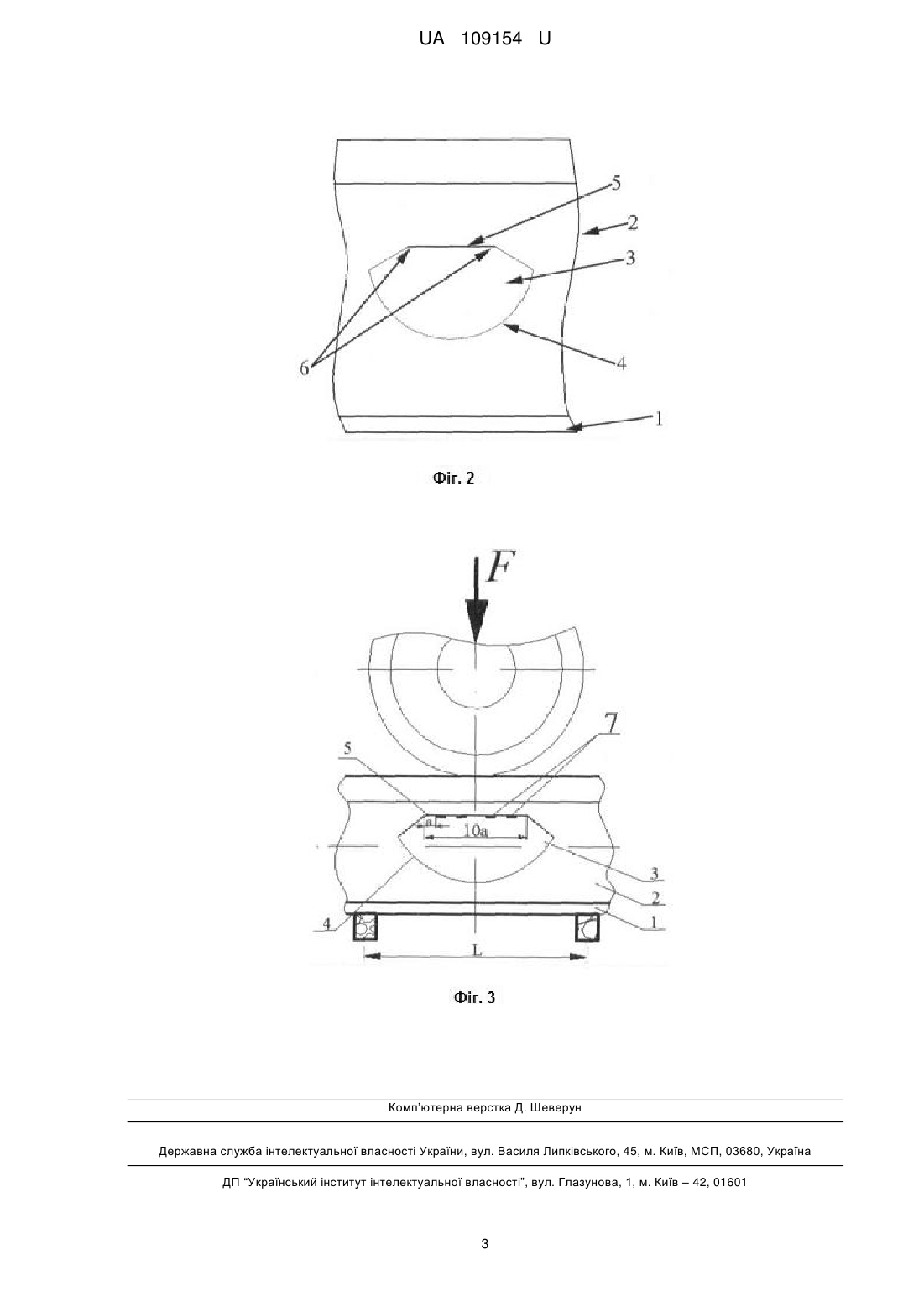

Реферат: Вимірювальний пристрій виконано у вигляді вимірювальної ділянки рейки, вертикальна стінка якої містить отвір, з яким пов'язаний вимірювальний вузол, що містить тензорезистори. Крім цього, отвір у вертикальній стінці рейки виконано у вигляді рівнобічної трапеції, основа якої утворена дугою, а тензорезистори розташовані з боку верхньої основи трапеції. UA 109154 U (54) ВИМІРЮВАЛЬНИЙ ПРИСТРІЙ UA 109154 U UA 109154 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до області засобів вимірювання і призначена для визначення маси різних транспортних засобів, а також навантажень на рейку. З існуючого рівня техніки, який належить до даної області, найбільш близьким до заявленої корисної моделі, за сукупністю ознак, є вимірювальний пристрій, який виконаний у вигляді вимірювальної ділянки рейки, вертикальна стійка якої містить круглий отвір, на якому розташований вимірювальний вузол, що складається з пари пружних елементів, виконаних у вигляді кілець, розташованих по обидві сторони отвору, на яких в зоні кріплення до рейки розташовані однаково зорієнтовані пари тензорезистоів, один з яких розташований із зовнішнього боку, а інший з внутрішньої сторони пружного елемента, які пов'язані з вимірювальним приладом, за який використовується електронно-мостова схема, причому діаметри кілець, що проходять через середини взаємно протилежних тензорезисторів, утворює один з одним прямий кут і при початковій установці нахилені до нейтральної площини рейки під кутом 45°, і містить також в вертикальної стінки рейки наскрізні пази в зоні кожного кріплення пружних елементів, осі яких концентричних кілець пружних елементів, які призначені для повороту пружних елементів щодо своїх осей для точного регулювання вимірювальних вузлів (А.С. СРСР № 1291827, МПК G01G 19/04, публ. 1987 р.) Корисна модель, яка заявляється, збігається з відомим вимірювальним пристроєм за наступною сукупністю суттєвих ознак: виконано у вигляді вимірювальної ділянки рейки, вертикальна стінка якої містить отвір, з яким пов'язаний вимірювальний вузол, що містить тензорезистори. Проте відомий вимірювальний пристрій не забезпечує технічний результат корисної моделі, яка заявляється, що обумовлено його конструкцією, а саме наявність наскрізного круглого отвору, з яким пов'язаний вимірювальний вузол, що не забезпечує створення зони максимального напруженого і деформованого стану, що призводить до спотворення реальних процесів силовведення в процесі вимірювань, а також до зниження точності вимірювань. Задача, на вирішення якої спрямована корисна модель, полягає в удосконаленні відомого пристрою шляхом зміни його конструкції і розташування вимірювального вузла, що забезпечить створення зони максимальної деформації у вертикальній стінці рейки, і тим самим забезпечить встановлення реальних процесів силовведення в процесі вимірювання, і тим самим підвищить точність вимірювань. Поставлена задача вирішується в пристрої, який виконано у вигляді вимірювальної ділянки рейки, вертикальна стінка якої містить отвір, з яким пов'язаний вимірювальний вузол, що містить тензорезистори, тим, що відповідно до предмета корисної моделі, отвір у вертикальній стінці рейки виконано у вигляді рівнобічної трапеції, нижня основа якої утворена дугою, а тензорезистори розташовані з боку верхньої основи трапеції. Корисна модель, яка заявляється, в обсязі наведеної вище сукупністю суттєвих ознак, забезпечує технічний результат, що складається в створенні зони максимальної деформації, у вертикальній стінці рейки, і тим самим забезпечить встановлення реальних процесів силовведення в процесі вимірювання, і тим самим підвищить точність вимірювань. Запропонований вимірювальний пристрій пояснюється відповідними кресленнями, які приведені на: Фіг. 1 - поперечний розріз рейки; Фіг. 2 - поздовжній розріз рейки; Фіг. 3 - принципова схема вимірювального пристрою. Вимірювальний пристрій, який заявляється, виконаний у вигляді вимірювальної ділянки рейки 1, вертикальна стінка 2 якого містить отвір 3, який утворений двома геометричними фігурами рівнобічної трапеції, а його нижня основа 4 має форму дуги (незавершений еліпс), що збільшує надійність і довговічність вимірювального пристрою. Верхня основа 5 трапеції розташована з боку верхньої горизонтальної поверхні ділянки рейки 1, при цьому два розгорнуті кути 6 є зонами максимальної напруги, і ділянкою для закріплення тензорезисторів 7 вимірювального вузла, в якості якого використовується електронно-мостова схема (на кресл. не наведена). Запропонований вимірювальний пристрій використовують наступним чином. При розташуванні колес візка транспортного засобу (вагона, підйомного крана та інше) вимірювальній ділянці рейки 1, у вертикальній стінці 2 якої міститься отвір 3, завдяки формі якого - рівнобічної трапеції, нижня основа 4 якої утворено дугою, забезпечується створення зони максимальної лінійної деформації в верхній основі трапеції 5, між двома розгорнутими кутами 6, в якій фіксуються тензорезистори 7. 1 UA 109154 U 5 10 Отвір 3 у вертикальній стінці рейки (пружного елемента) виконаний всередині вимірювального прольоту L. Габаритні розміри вирізу варіюються в залежності від габаритних розмірів пружного елемента (номер використовуваної рейки). У верхній (прямолінійній) основі 4 трапеції вертикальної стінки 2 наклеєні тензорезистори 7, які герметично закриті. Тензорезистори 7 рознесені між собою по ділянці довжини основи 4 на деяку відстань а і розташовані над лінією центрів перетину рейки 1 (пружного елемента) на деякій відстані від неї, при цьому по зміні електричних характеристик тензорезисторів 7 судять про наявну деформацію рейки 1, що фіксується вимірювальним вузлом. Пропонований вимірювальний пристрій дозволяє монтувати пружний елемент у вигляді вимірювальної рейки в діючі колії. Це забезпечує стабільну установку в горизонтальному положенні силовимірювального елемента і гарантує оптимальний процес силовведення, підвищує точність, а також надійність роботи пристрою. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 15 20 Вимірювальний пристрій, який виконано у вигляді вимірювальної ділянки рейки, вертикальна стінка якої містить отвір, з яким пов'язаний вимірювальний вузол, що містить тензорезистори, який відрізняється тим, що отвір у вертикальній стінці рейки виконано у вигляді рівнобічної трапеції, основа якої утворена дугою, а тензорезистори розташовані з боку верхньої основи трапеції. 2 UA 109154 U Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
