Вібраційно-поглинаючий фундаментний блок в габіоні

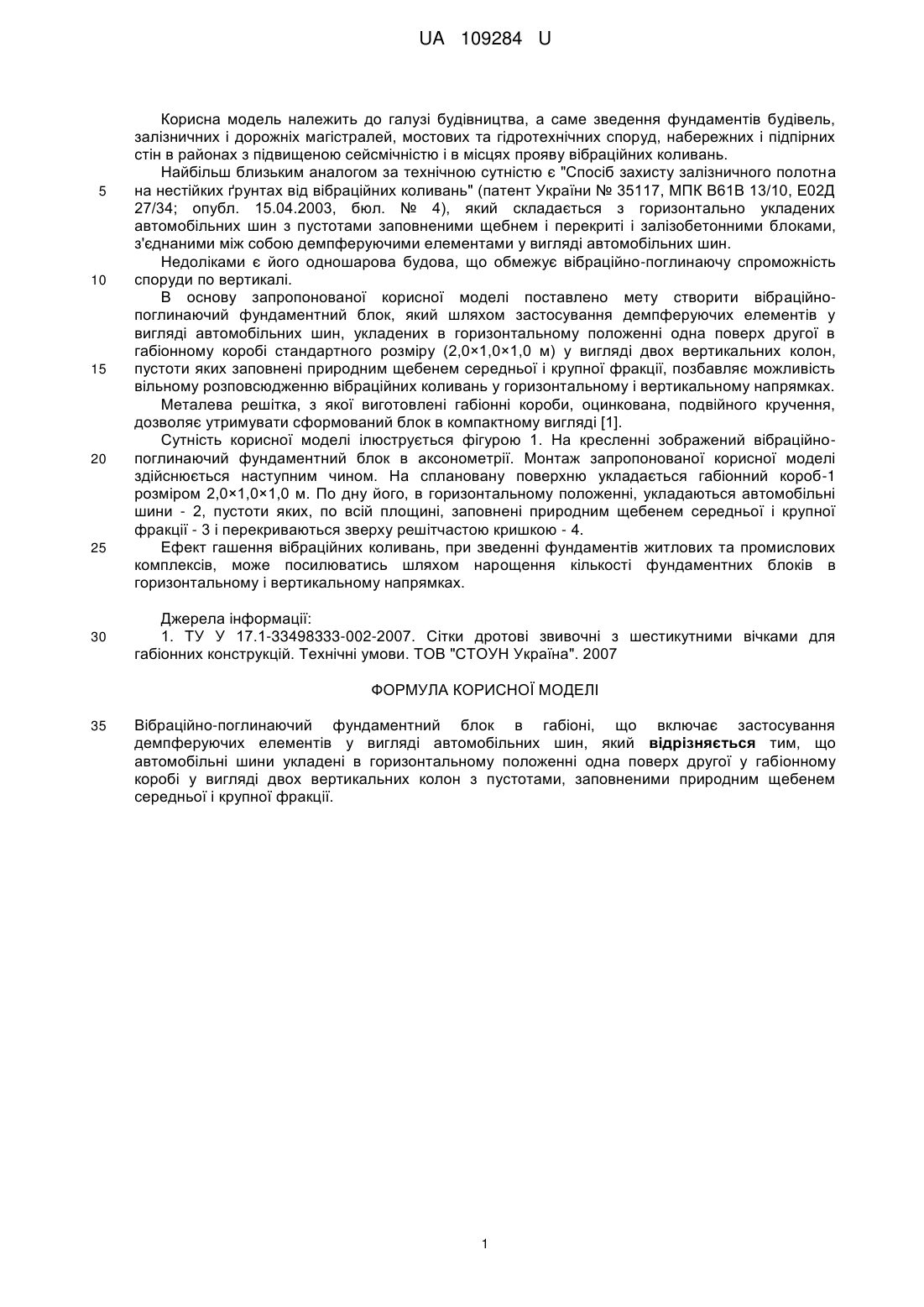

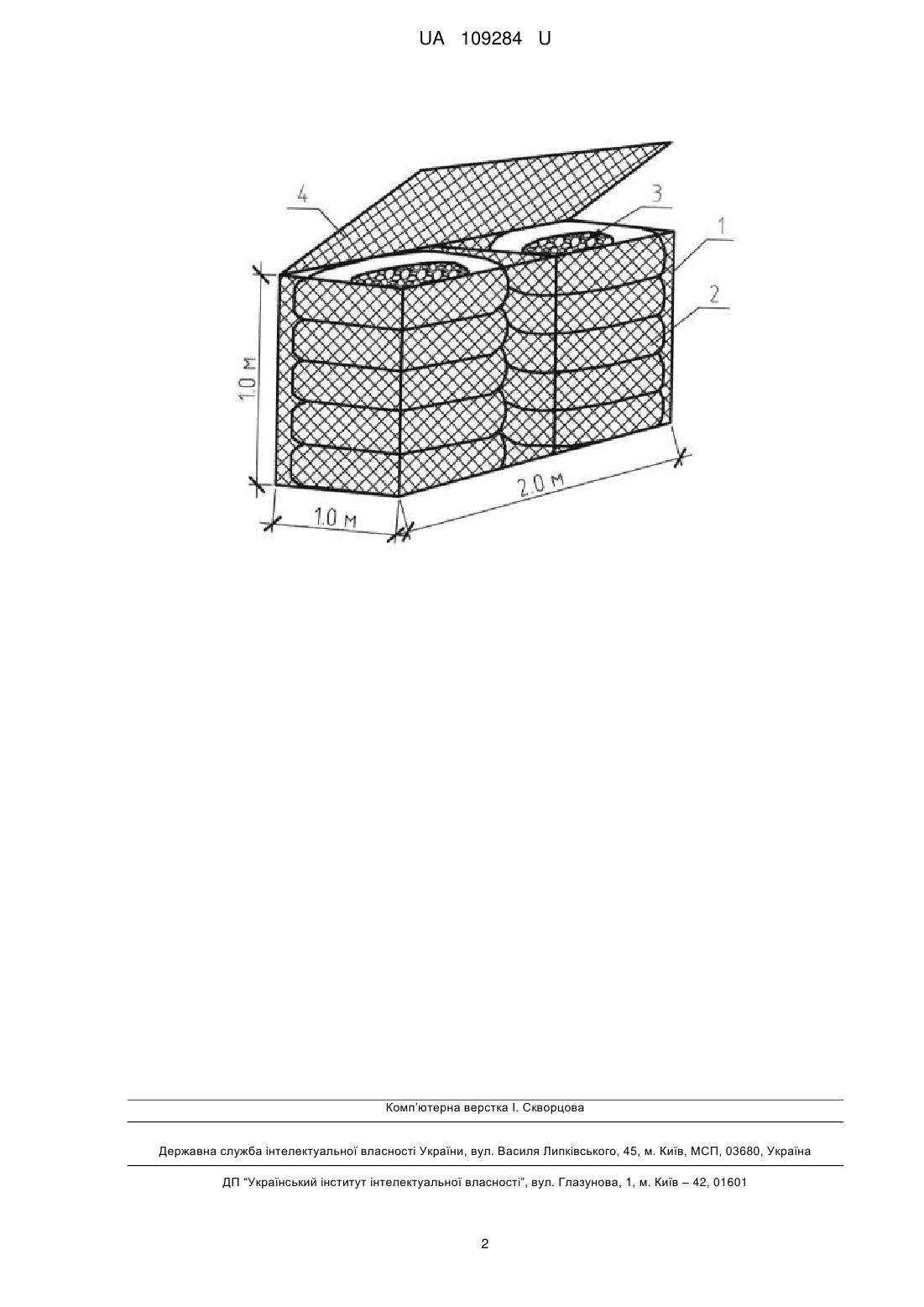

Реферат: Вібраційно-поглинаючий фундаментний блок в габіоні, що включає застосування демпферуючих елементів у вигляді автомобільних шин, причому автомобільні шини укладені в горизонтальному положенні одна поверх другої у габіонному коробі у вигляді двох вертикальних колон з пустотами, заповненими природним щебенем середньої і крупної фракції. UA 109284 U (54) ВІБРАЦІЙНО-ПОГЛИНАЮЧИЙ ФУНДАМЕНТНИЙ БЛОК В ГАБІОНІ UA 109284 U UA 109284 U 5 10 15 20 25 30 Корисна модель належить до галузі будівництва, а саме зведення фундаментів будівель, залізничних і дорожніх магістралей, мостових та гідротехнічних споруд, набережних і підпірних стін в районах з підвищеною сейсмічністю і в місцях прояву вібраційних коливань. Найбільш близьким аналогом за технічною сутністю є "Спосіб захисту залізничного полотна на нестійких ґрунтах від вібраційних коливань" (патент України № 35117, МПК В61В 13/10, Е02Д 27/34; опубл. 15.04.2003, бюл. № 4), який складається з горизонтально укладених автомобільних шин з пустотами заповненими щебнем і перекриті і залізобетонними блоками, з'єднаними між собою демпферуючими елементами у вигляді автомобільних шин. Недоліками є його одношарова будова, що обмежує вібраційно-поглинаючу спроможність споруди по вертикалі. В основу запропонованої корисної моделі поставлено мету створити вібраційнопоглинаючий фундаментний блок, який шляхом застосування демпферуючих елементів у вигляді автомобільних шин, укладених в горизонтальному положенні одна поверх другої в габіонному коробі стандартного розміру (2,0×1,0×1,0 м) у вигляді двох вертикальних колон, пустоти яких заповнені природним щебенем середньої і крупної фракції, позбавляє можливість вільному розповсюдженню вібраційних коливань у горизонтальному і вертикальному напрямках. Металева решітка, з якої виготовлені габіонні короби, оцинкована, подвійного кручення, дозволяє утримувати сформований блок в компактному вигляді [1]. Сутність корисної моделі ілюструється фігурою 1. На кресленні зображений вібраційнопоглинаючий фундаментний блок в аксонометрії. Монтаж запропонованої корисної моделі здійснюється наступним чином. На сплановану поверхню укладається габіонний короб-1 розміром 2,0×1,0×1,0 м. По дну його, в горизонтальному положенні, укладаються автомобільні шини - 2, пустоти яких, по всій площині, заповнені природним щебенем середньої і крупної фракції - 3 і перекриваються зверху решітчастою кришкою - 4. Ефект гашення вібраційних коливань, при зведенні фундаментів житлових та промислових комплексів, може посилюватись шляхом нарощення кількості фундаментних блоків в горизонтальному і вертикальному напрямках. Джерела інформації: 1. ТУ У 17.1-33498333-002-2007. Сітки дротові звивочні з шестикутними вічками для габіонних конструкцій. Технічні умови. ТОВ "СТОУН Україна". 2007 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 35 Вібраційно-поглинаючий фундаментний блок в габіоні, що включає застосування демпферуючих елементів у вигляді автомобільних шин, який відрізняється тим, що автомобільні шини укладені в горизонтальному положенні одна поверх другої у габіонному коробі у вигляді двох вертикальних колон з пустотами, заповненими природним щебенем середньої і крупної фракції. 1 UA 109284 U Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
