Безарматурний фундаментний блок

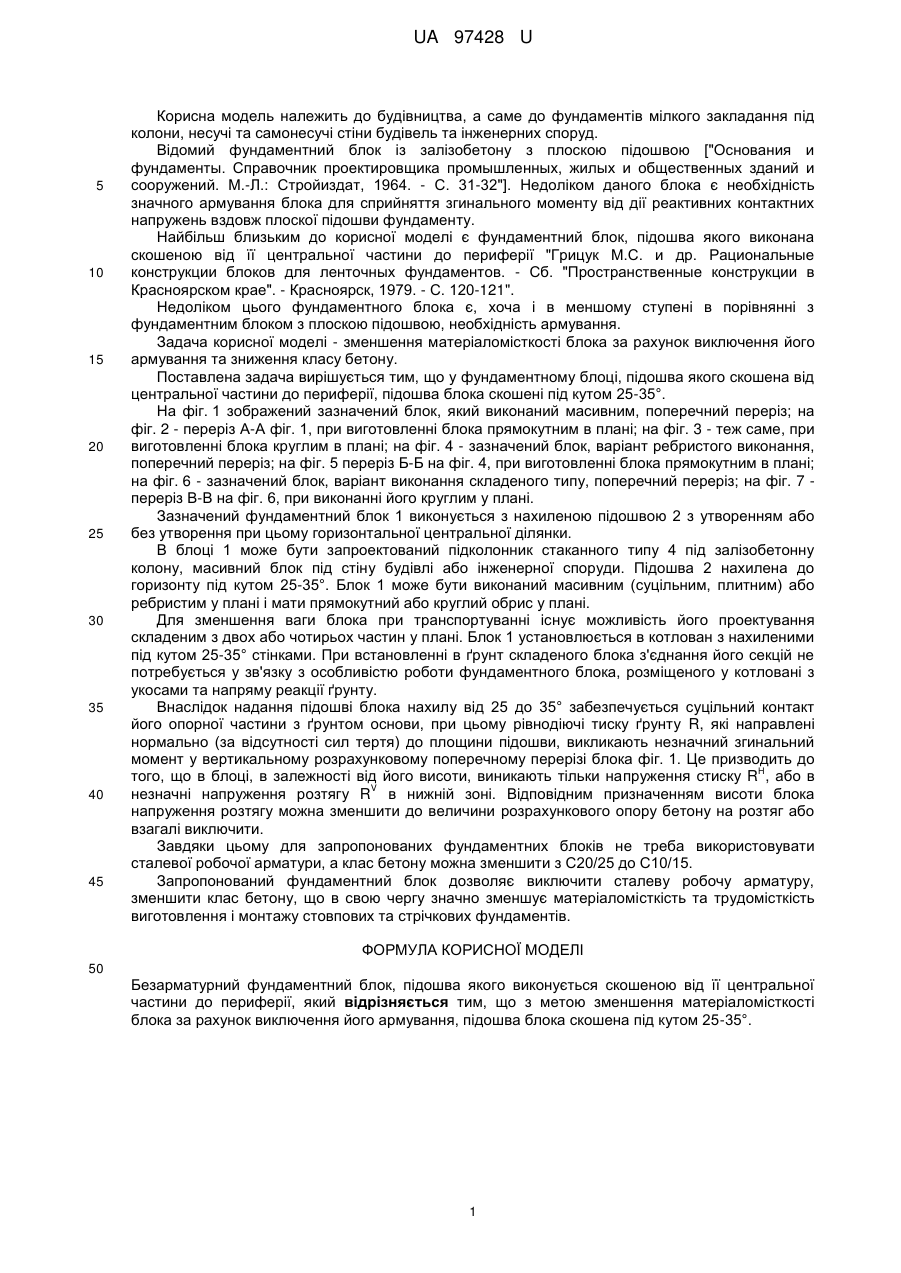

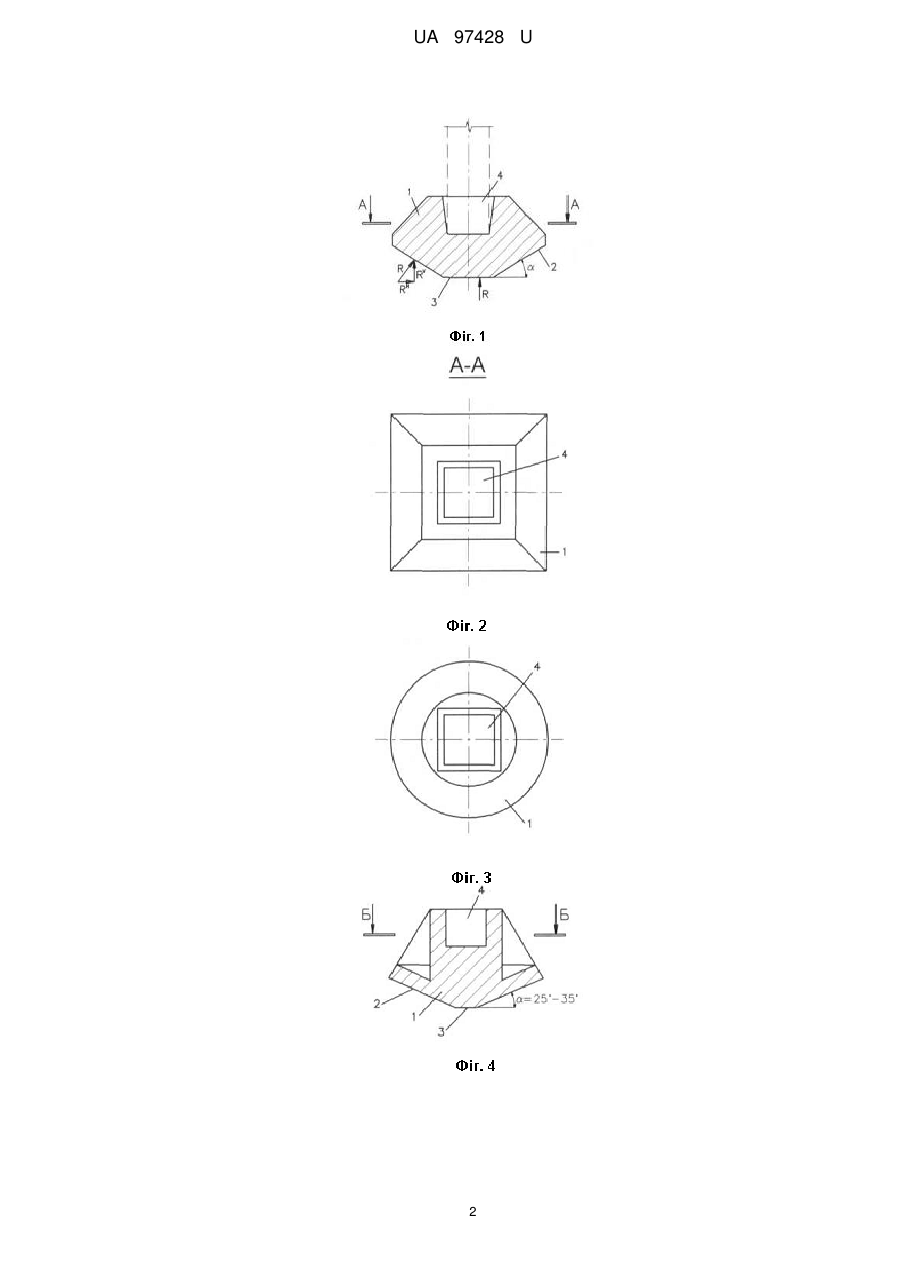

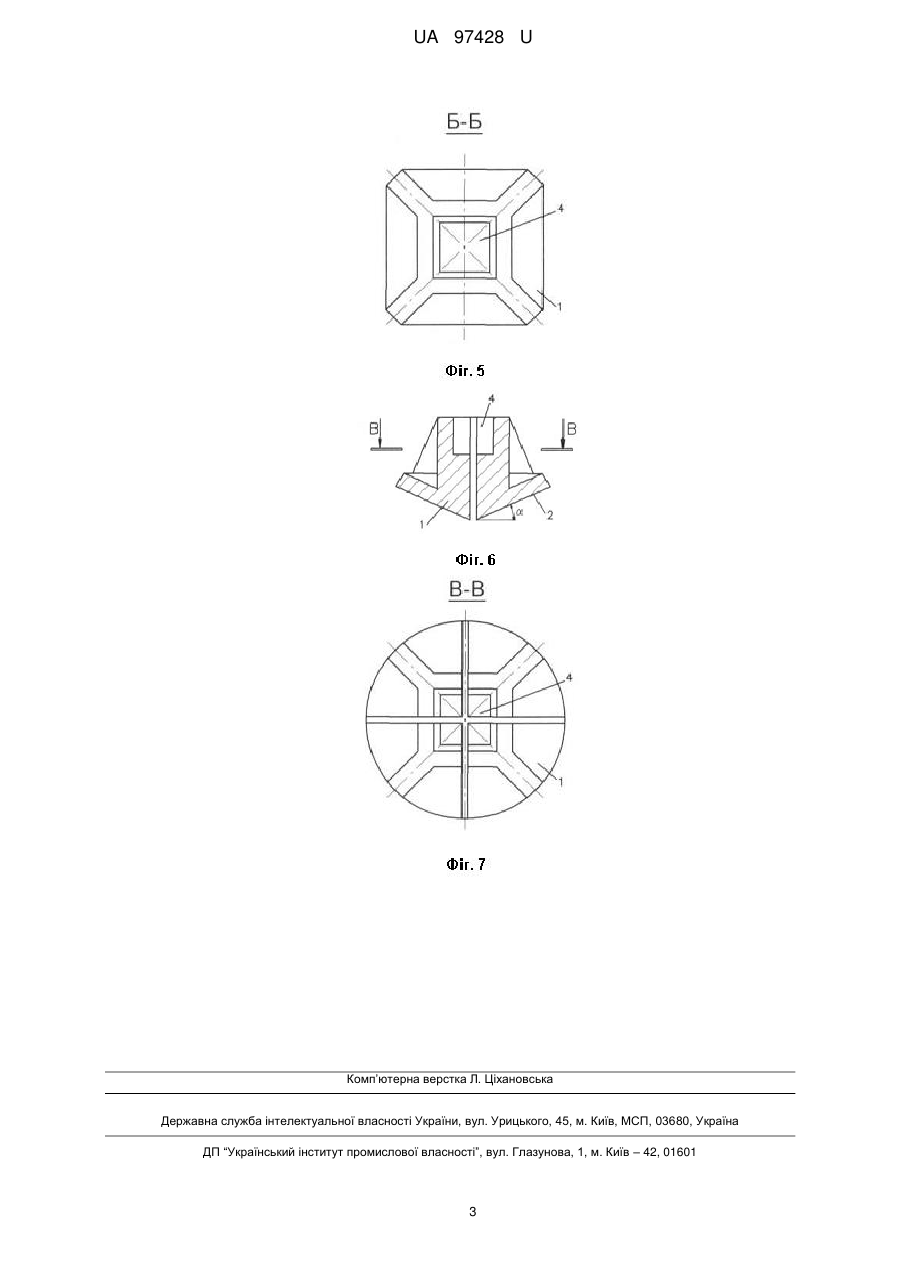

Реферат: Безарматурний фундаментний блок, підошва якого виконується скошеною від її центральної частини до периферії. Підошва блока скошена під кутом 25-35°. UA 97428 U (54) БЕЗАРМАТУРНИЙ ФУНДАМЕНТНИЙ БЛОК UA 97428 U UA 97428 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до будівництва, а саме до фундаментів мілкого закладання під колони, несучі та самонесучі стіни будівель та інженерних споруд. Відомий фундаментний блок із залізобетону з плоскою підошвою ["Основания и фундаменты. Справочник проектировщика промышленных, жилых и общественных зданий и сооружений. М.-Л.: Стройиздат, 1964. - С. 31-32"]. Недоліком даного блока є необхідність значного армування блока для сприйняття згинального моменту від дії реактивних контактних напружень вздовж плоскої підошви фундаменту. Найбільш близьким до корисної моделі є фундаментний блок, підошва якого виконана скошеною від її центральної частини до периферії "Грицук М.С. и др. Рациональные конструкции блоков для ленточных фундаментов. - Сб. "Пространственные конструкции в Красноярском крае". - Красноярск, 1979. - С. 120-121". Недоліком цього фундаментного блока є, хоча і в меншому ступені в порівнянні з фундаментним блоком з плоскою підошвою, необхідність армування. Задача корисної моделі - зменшення матеріаломісткості блока за рахунок виключення його армування та зниження класу бетону. Поставлена задача вирішується тим, що у фундаментному блоці, підошва якого скошена від центральної частини до периферії, підошва блока скошені під кутом 25-35°. На фіг. 1 зображений зазначений блок, який виконаний масивним, поперечний переріз; на фіг. 2 - переріз А-А фіг. 1, при виготовленні блока прямокутним в плані; на фіг. 3 - теж саме, при виготовленні блока круглим в плані; на фіг. 4 - зазначений блок, варіант ребристого виконання, поперечний переріз; на фіг. 5 переріз Б-Б на фіг. 4, при виготовленні блока прямокутним в плані; на фіг. 6 - зазначений блок, варіант виконання складеного типу, поперечний переріз; на фіг. 7 переріз В-В на фіг. 6, при виконанні його круглим у плані. Зазначений фундаментний блок 1 виконується з нахиленою підошвою 2 з утворенням або без утворення при цьому горизонтальної центральної ділянки. В блоці 1 може бути запроектований підколонник стаканного типу 4 під залізобетонну колону, масивний блок під стіну будівлі або інженерної споруди. Підошва 2 нахилена до горизонту під кутом 25-35°. Блок 1 може бути виконаний масивним (суцільним, плитним) або ребристим у плані і мати прямокутний або круглий обрис у плані. Для зменшення ваги блока при транспортуванні існує можливість його проектування складеним з двох або чотирьох частин у плані. Блок 1 установлюється в котлован з нахиленими під кутом 25-35° стінками. При встановленні в ґрунт складеного блока з'єднання його секцій не потребується у зв'язку з особливістю роботи фундаментного блока, розміщеного у котловані з укосами та напряму реакції ґрунту. Внаслідок надання підошві блока нахилу від 25 до 35° забезпечується суцільний контакт його опорної частини з ґрунтом основи, при цьому рівнодіючі тиску ґрунту R, які направлені нормально (за відсутності сил тертя) до площини підошви, викликають незначний згинальний момент у вертикальному розрахунковому поперечному перерізі блока фіг. 1. Це призводить до H того, що в блоці, в залежності від його висоти, виникають тільки напруження стиску R , або в V незначні напруження розтягу R в нижній зоні. Відповідним призначенням висоти блока напруження розтягу можна зменшити до величини розрахункового опору бетону на розтяг або взагалі виключити. Завдяки цьому для запропонованих фундаментних блоків не треба використовувати сталевої робочої арматури, а клас бетону можна зменшити з С20/25 до С10/15. Запропонований фундаментний блок дозволяє виключити сталеву робочу арматуру, зменшити клас бетону, що в свою чергу значно зменшує матеріаломісткість та трудомісткість виготовлення і монтажу стовпових та стрічкових фундаментів. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 Безарматурний фундаментний блок, підошва якого виконується скошеною від її центральної частини до периферії, який відрізняється тим, що з метою зменшення матеріаломісткості блока за рахунок виключення його армування, підошва блока скошена під кутом 25-35°. 1 UA 97428 U 2 UA 97428 U Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
