Будівельний стіновий, фундаментний блок мосейчука

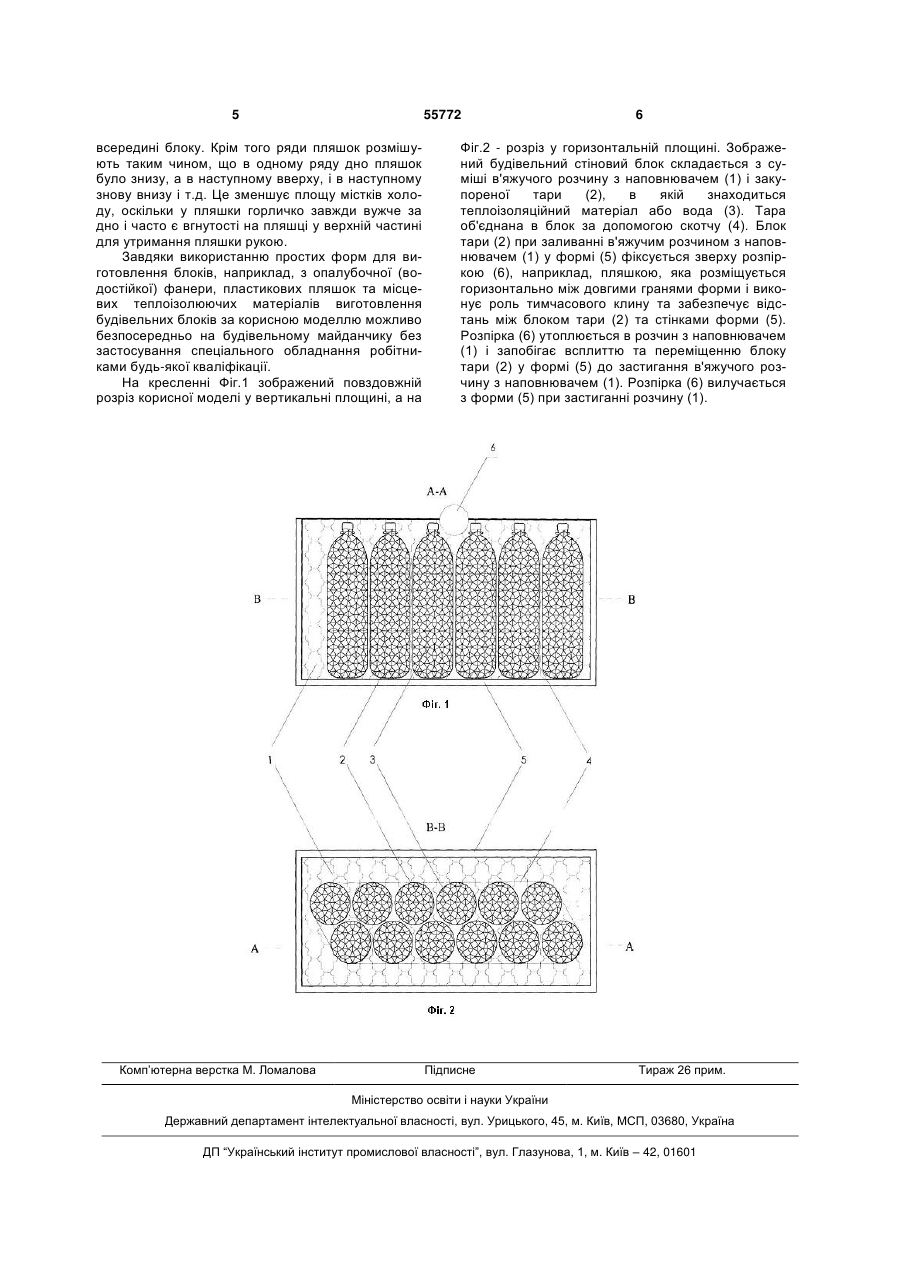

1. Будівельний стіновий, фундаментний блок, який виготовлено із суміші в'яжучого розчину з наповнювачем, в об'ємі якого розміщено закупорену тару з-під рідин, який відрізняється тим, що тара заповнена теплоізолюючим матеріалом. 3 лові й санітарні умови в будівлях з такими стінами. Крім того ускладнюється перев'язка зовнішніх та внутрішніх стін з цегли і у разі порушень правил кладки вони можуть розійтися. Крім того вартість пінопласту є досить великою, хоча саме його застосування всередині цегляних стін, а не зовні чи всередині, є ефективним, але дорогим рішенням для зведення житлових та офісних будівель. Аналогом є також стіновий блок, що має тверду основу, всередині якої виконані порожнини, а порожнини заповнено пінопластичним матеріалом. Як пінопластичний матеріал може бути використано піноізол (UA №29457, Е04С 1/00, дата заявки 04.10.2007р., дата чинності прав 10.01.2008p.). Недоліком такої конструкції є недоліки шлакоблоків, які описано вище, а також використання піноізолу, який не знаходиться в герметичній порожнині в блоці і загрожує ядовитими випарами, наприклад, фенолу як при виготовленні блоку так і при експлуатації стін. Крім того піноізол не є доступним теплоізолюючим матеріалом. В якості аналога корисної моделі відоме використання в якості стінового матеріалу скляних пляшок, зокрема з-під шампанського, які технологічно не підлягають повторному використанню під шампанське, а також з під горілки та вина (див. І. Гармаш, "Скляний будинок", жур. Наш дім. - 2000. №2. - стор. 13). У 1968 році нідерландська компанія "Хайнекен" почала випускати пиво в пляшках з округлими боками і двома плоскими гранями, на яких було багато пухирців. Їх спеціально використовували як будматеріал(цеглину). Проте технологічно процес кладки стін з пляшок трудомісткий, скляну тару досить важко та довго збирати, оскільки найбільш розповсюджені скляні пляшки з-під пива та безалкогольних напоїв скуповуються в якості заставної тари, скляні пляшки нерідко розбиваються при транспортуванні та зберіганні, кладка стін з пляшок потребує значних витрат розчину, а після кладки така стіна вимагає товстого шару штукатурки. А тому використання склотари в приватному будівництві є рідкісним і показується засобами масової інформації як дивина, але практика показує, що ці будинки тепліше та гарніше за цегляні, і набагато дешевші. З іншого боку саме масовий випуск та широкодоступність одноразової пластикової тари, зокрема ПЕТ, якої використовується лише в Україні понад мільярд пляшок щороку використовується лише на безалкогольні напої та воду, не рахуючи пива, олії, оцту, засобів побутової хімії, розчинників тощо, а також складність утилізації цього виду пластику, робить привабливим використання пластикових пляшок у виробництві стінових та фундаментних будівельних блоків. Крім того таке використання пляшок очистить навколишнє середовище від безлічі пляшок, які нині відіграють роль сміття, яке майже не розкладається. Найбільш близьким аналогом запропонованої корисної моделі (прототипом) моделі є будівельний блок, виготовлений із суміші в'яжучого розчину з наповнювачем, в об'ємі якої за допомогою форми створено декілька пустот, який відрізняється тим, що пустоти, утворені закупореною тарою, котра дистанціюється одна відносно одної і стінок 55772 4 форми шаблоном, виготовленим із тонкого металевого чи пластикового дроту (патент UA 15911, Е04В 1/00, дата заявки 06.02.2006р. дата публікації 17.07.2006, Бюл. №7, 2006p.). Недоліком прототипу є використання порожніх пляшок, в результаті чого в них утворюються конверсійні процеси як в пустотах шлакоблоків, в залежності від зміни атмосферного тиску пустоти також змінюватимуться через наявність повітря в тарі та видаватимуть неприємні звуки, крім того використання шаблонів, виготовлених з тонкого металевого чи пластикового дроту, не гарантує утримання пляшок всередині блоку при заливанні форми в'яжучим розчином - вони випливають в розчині. Крім того слід робити ці шаблони й мати дріт, який є витратним матеріалом, а розміри пляшок є різними і заздалегідь виготовлений шаблон може не підходити до наявних пластикових пляшок, наприклад, 1,5 чи 2 літра, які можуть розрізнятися ще і по діаметру в своєму літражу. Недоліком прототипу є також те, що шаблон не лише дає відстань між пляшками та стінками блоку, але і власне між пляшками, що утворює містки холоду. А головним недоліком прототипу є потреба у додатковому утепленні стін з такого матеріалу. Задачею корисної моделі є створення конструкції простого дешевого будівельного блока, який можна виготовляти прямо на будівельному майданчику, з високим тепловим опором, незначною гігроскопічністю, якісними геометричними параметрами, придатного для зведення фундаментів та стін, що не потребують облицювання або штукатурення та утеплення пінопластовим чи мінераловатним утеплювачем. Задача досягається завдяки тому, що пустоти в блоках утворюються шляхом закладання у суміш використаної закупореної скляної, металевої чи пластикової тари (пляшок). Новизна полягає в тому, що в тару, в свою чергу, засипаються доверху доступні теплоізолюючі місцеві матеріали: просушена тирса, верховий торф, відходи пінопласту (крихта), зім'яті або рублені використані пластикові пакети, упаковка (що дає оригінальний метод їхньої утилізації, оскільки звичайно їх викидають на сміття і вони десятками років псують землю), лляна костра, дрібнорублена солома, очерет, дрібнонарізаний папір (макулатура), спучений вермікуліт або перліт, мінеральна вата тощо. Також в тару (пляшки) може заливатися піноізол, рідкий пінопласт, і навіть в деякі пляшки може заливатися вода при використанні блоків в теплих місцях для підвищення теплової ємності та для автоматичного пожежогасіння власне блоком. Закупорена пляшка захищатиме теплоізолючі матеріали від впливу вологи та повітря(окислення), мікроорганізмів та гризунів, а назовні не виділятимуться продукти розкладу теплоізолюючого матеріалу, наприклад, феноли. Завдяки наповненості тари ми ліквідуємо залежність пустот від змін атмосферного тиску та отримання неприємних звуків розсширення-стиснення пластикової тари. Пустоти в блоці завдяки пляшкам мають округлі форми, що не дає утворюватися точкам концентрації механічних напружень, а теплоізоряторнаповнювач ліквідує негативну конверсію повітря 5 55772 всередині блоку. Крім того ряди пляшок розмішують таким чином, що в одному ряду дно пляшок було знизу, а в наступному вверху, і в наступному знову внизу і т.д. Це зменшує площу містків холоду, оскільки у пляшки горличко завжди вужче за дно і часто є вгнутості на пляшці у верхній частині для утримання пляшки рукою. Завдяки використанню простих форм для виготовлення блоків, наприклад, з опалубочної (водостійкої) фанери, пластикових пляшок та місцевих теплоізолюючих матеріалів виготовлення будівельних блоків за корисною моделлю можливо безпосередньо на будівельному майданчику без застосування спеціального обладнання робітниками будь-якої кваліфікації. На кресленні Фіг.1 зображений повздовжній розріз корисної моделі у вертикальні площині, а на Комп’ютерна верстка М. Ломалова 6 Фіг.2 - розріз у горизонтальній площині. Зображений будівельний стіновий блок складається з суміші в'яжучого розчину з наповнювачем (1) і закупореної тари (2), в якій знаходиться теплоізоляційний матеріал або вода (3). Тара об'єднана в блок за допомогою скотчу (4). Блок тари (2) при заливанні в'яжучим розчином з наповнювачем (1) у формі (5) фіксується зверху розпіркою (6), наприклад, пляшкою, яка розміщується горизонтально між довгими гранями форми і виконує роль тимчасового клину та забезпечує відстань між блоком тари (2) та стінками форми (5). Розпірка (6) утоплюється в розчин з наповнювачем (1) і запобігає всплиттю та переміщенню блоку тари (2) у формі (5) до застигання в'яжучого розчину з наповнювачем (1). Розпірка (6) вилучається з форми (5) при застиганні розчину (1). Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
