Газорозподільний пристрій апарата псевдозрідженого шару

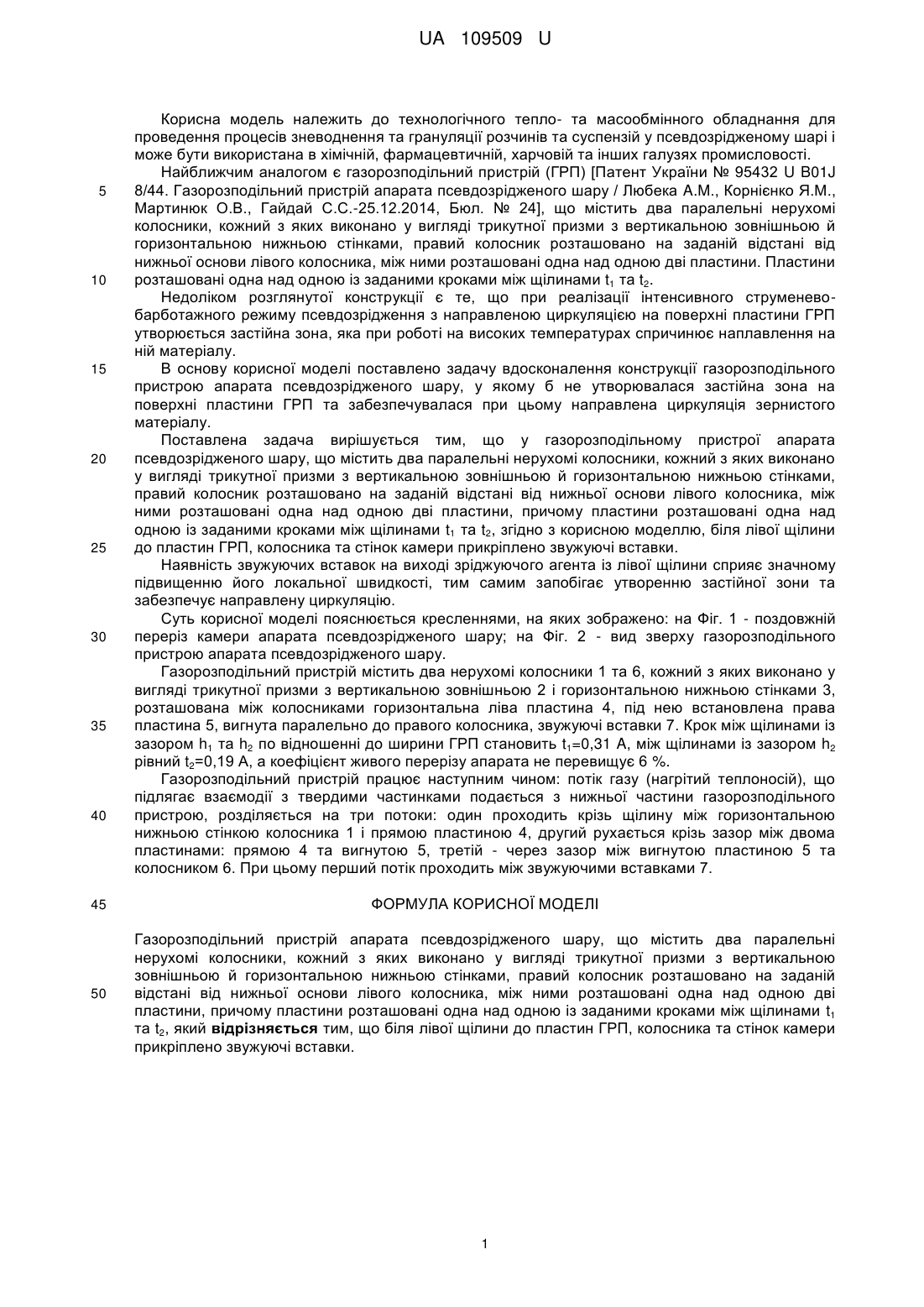

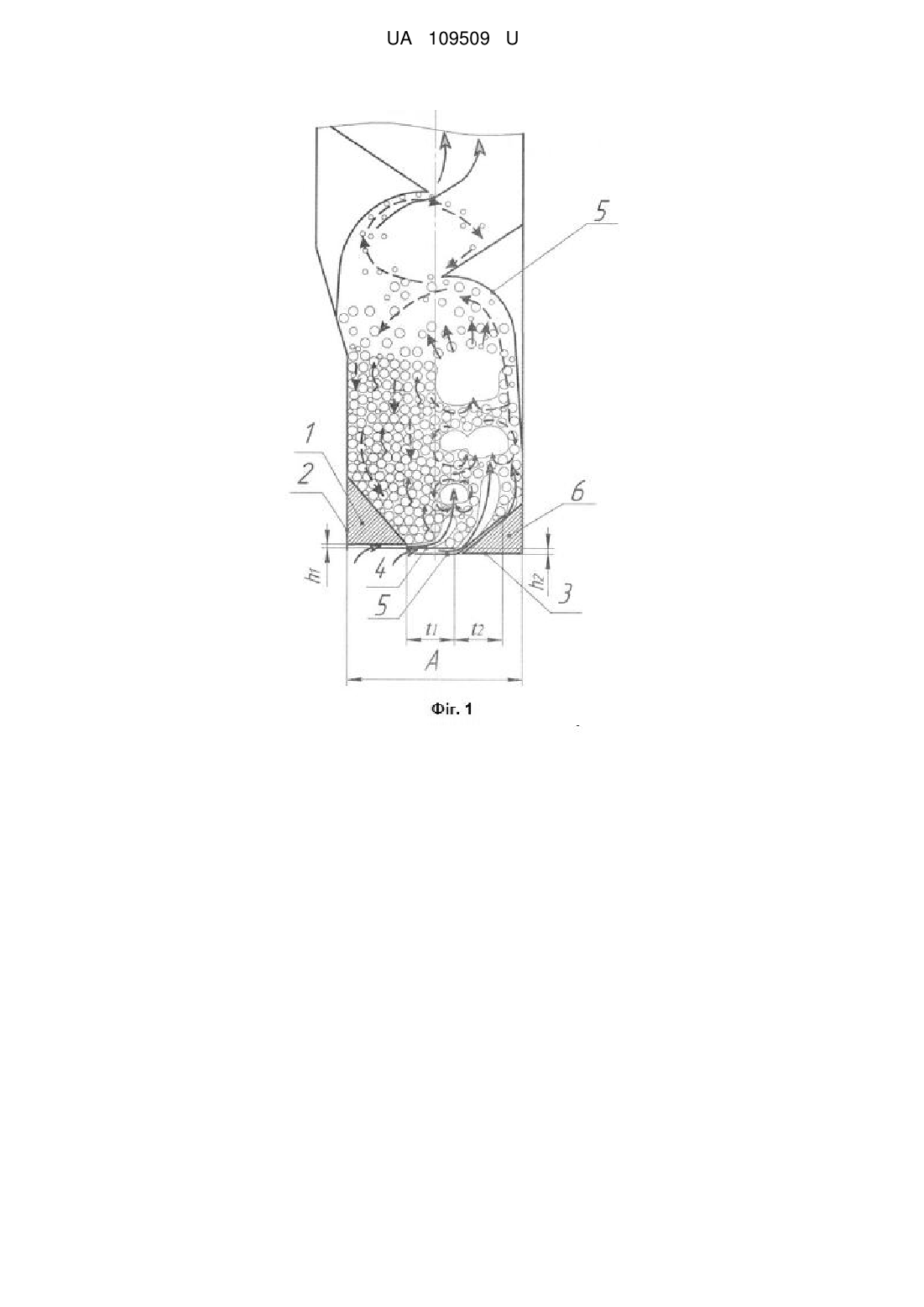

Реферат: Газорозподільний пристрій апарата псевдозрідженого шару містить два паралельні нерухомі колосники, кожний з яких виконано у вигляді трикутної призми з вертикальною зовнішньою й горизонтальною нижньою стінками, правий колосник розташовано на заданій відстані від нижньої основи лівого колосника, між ними розташовані одна над одною дві пластини, причому пластини розташовані одна над одною із заданими кроками між щілинами t1 та t2. Біля лівої щілини до пластин ГРП, колосника та стінок камери прикріплено звужуючі вставки. UA 109509 U (12) UA 109509 U UA 109509 U 5 10 15 20 25 30 35 40 Корисна модель належить до технологічного тепло- та масообмінного обладнання для проведення процесів зневоднення та грануляції розчинів та суспензій у псевдозрідженому шарі і може бути використана в хімічній, фармацевтичній, харчовій та інших галузях промисловості. Найближчим аналогом є газорозподільний пристрій (ГРП) [Патент України № 95432 U B01J 8/44. Газорозподільний пристрій апарата псевдозрідженого шару / Любека A.M., Корнієнко Я.М., Мартинюк О.В., Гайдай С.С.-25.12.2014, Бюл. № 24], що містить два паралельні нерухомі колосники, кожний з яких виконано у вигляді трикутної призми з вертикальною зовнішньою й горизонтальною нижньою стінками, правий колосник розташовано на заданій відстані від нижньої основи лівого колосника, між ними розташовані одна над одною дві пластини. Пластини розташовані одна над одною із заданими кроками між щілинами t1 та t2. Недоліком розглянутої конструкції є те, що при реалізації інтенсивного струменевобарботажного режиму псевдозрідження з направленою циркуляцією на поверхні пластини ГРП утворюється застійна зона, яка при роботі на високих температурах спричинює наплавлення на ній матеріалу. В основу корисної моделі поставлено задачу вдосконалення конструкції газорозподільного пристрою апарата псевдозрідженого шару, у якому б не утворювалася застійна зона на поверхні пластини ГРП та забезпечувалася при цьому направлена циркуляція зернистого матеріалу. Поставлена задача вирішується тим, що у газорозподільному пристрої апарата псевдозрідженого шару, що містить два паралельні нерухомі колосники, кожний з яких виконано у вигляді трикутної призми з вертикальною зовнішньою й горизонтальною нижньою стінками, правий колосник розташовано на заданій відстані від нижньої основи лівого колосника, між ними розташовані одна над одною дві пластини, причому пластини розташовані одна над одною із заданими кроками між щілинами t1 та t2, згідно з корисною моделлю, біля лівої щілини до пластин ГРП, колосника та стінок камери прикріплено звужуючі вставки. Наявність звужуючих вставок на виході зріджуючого агента із лівої щілини сприяє значному підвищенню його локальної швидкості, тим самим запобігає утворенню застійної зони та забезпечує направлену циркуляцію. Суть корисної моделі пояснюється кресленнями, на яких зображено: на Фіг. 1 - поздовжній переріз камери апарата псевдозрідженого шару; на Фіг. 2 - вид зверху газорозподільного пристрою апарата псевдозрідженого шару. Газорозподільний пристрій містить два нерухомі колосники 1 та 6, кожний з яких виконано у вигляді трикутної призми з вертикальною зовнішньою 2 і горизонтальною нижньою стінками 3, розташована між колосниками горизонтальна ліва пластина 4, під нею встановлена права пластина 5, вигнута паралельно до правого колосника, звужуючі вставки 7. Крок між щілинами із зазором h1 та h2 по відношенні до ширини ГРП становить t1=0,31 A, між щілинами із зазором h2 рівний t2=0,19 А, а коефіцієнт живого перерізу апарата не перевищує 6 %. Газорозподільний пристрій працює наступним чином: потік газу (нагрітий теплоносій), що підлягає взаємодії з твердими частинками подається з нижньої частини газорозподільного пристрою, розділяється на три потоки: один проходить крізь щілину між горизонтальною нижньою стінкою колосника 1 і прямою пластиною 4, другий рухається крізь зазор між двома пластинами: прямою 4 та вигнутою 5, третій - через зазор між вигнутою пластиною 5 та колосником 6. При цьому перший потік проходить між звужуючими вставками 7. 45 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 Газорозподільний пристрій апарата псевдозрідженого шару, що містить два паралельні нерухомі колосники, кожний з яких виконано у вигляді трикутної призми з вертикальною зовнішньою й горизонтальною нижньою стінками, правий колосник розташовано на заданій відстані від нижньої основи лівого колосника, між ними розташовані одна над одною дві пластини, причому пластини розташовані одна над одною із заданими кроками між щілинами t1 та t2, який відрізняється тим, що біля лівої щілини до пластин ГРП, колосника та стінок камери прикріплено звужуючі вставки. 1 UA 109509 U Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
