Секція апарата псевдозрідженого шару

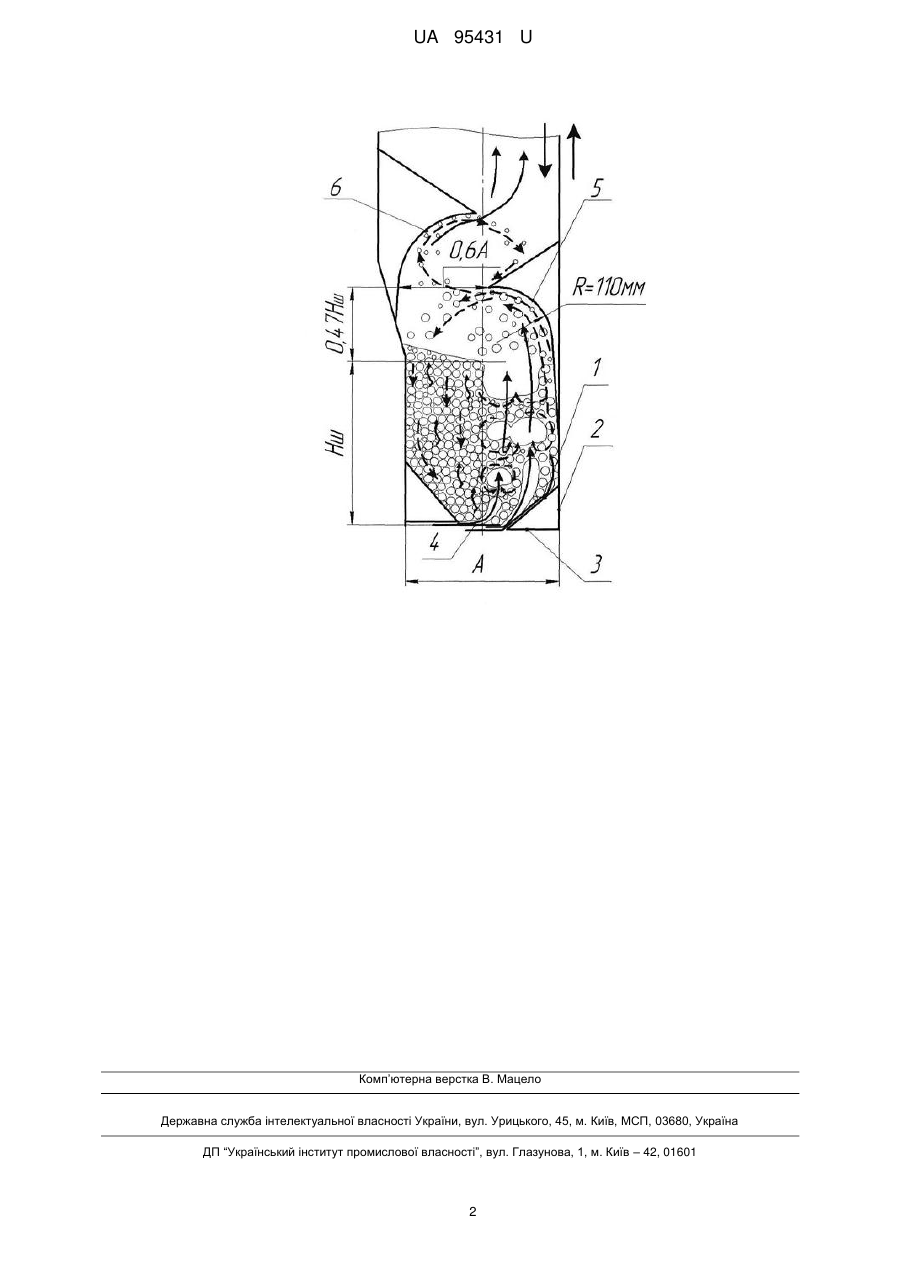

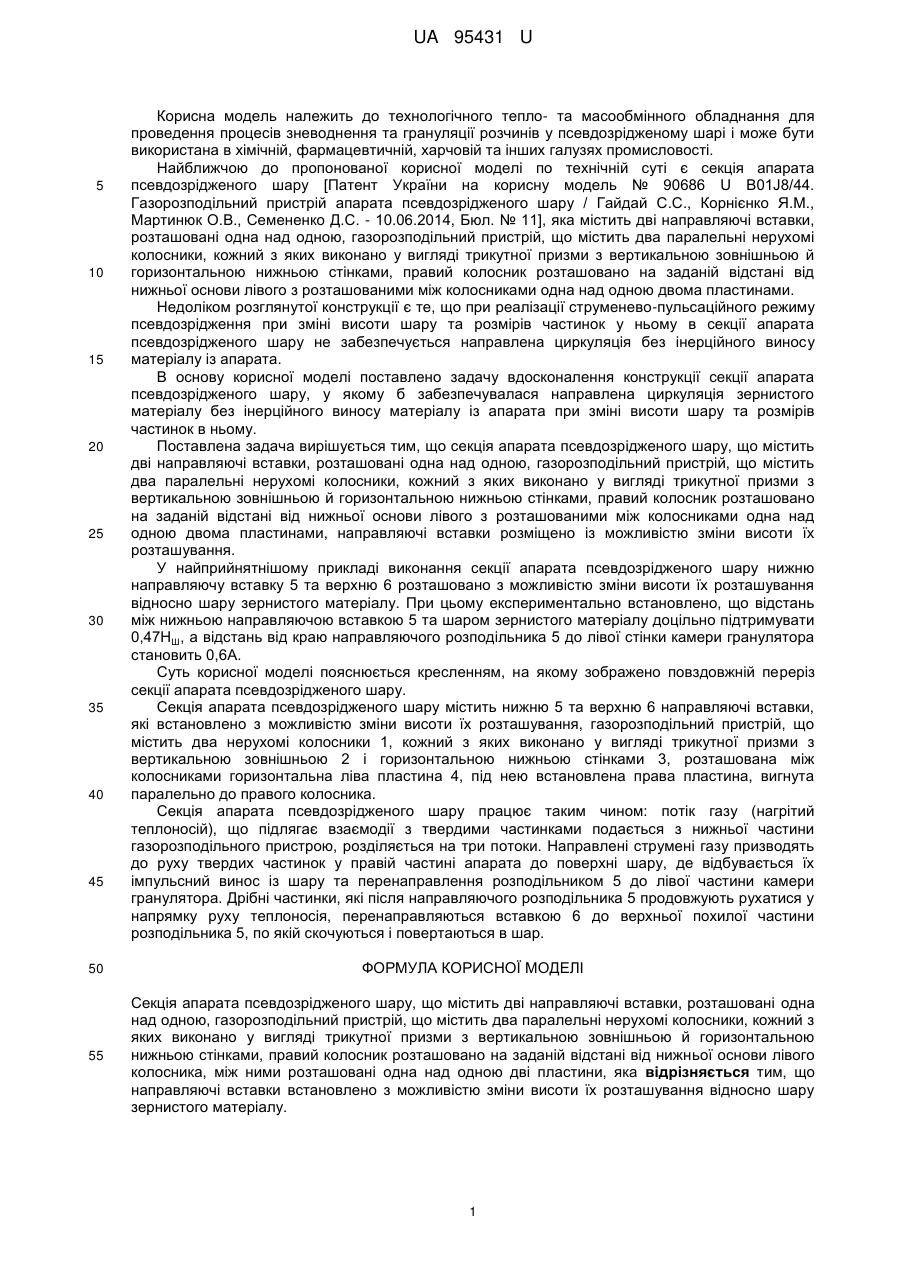

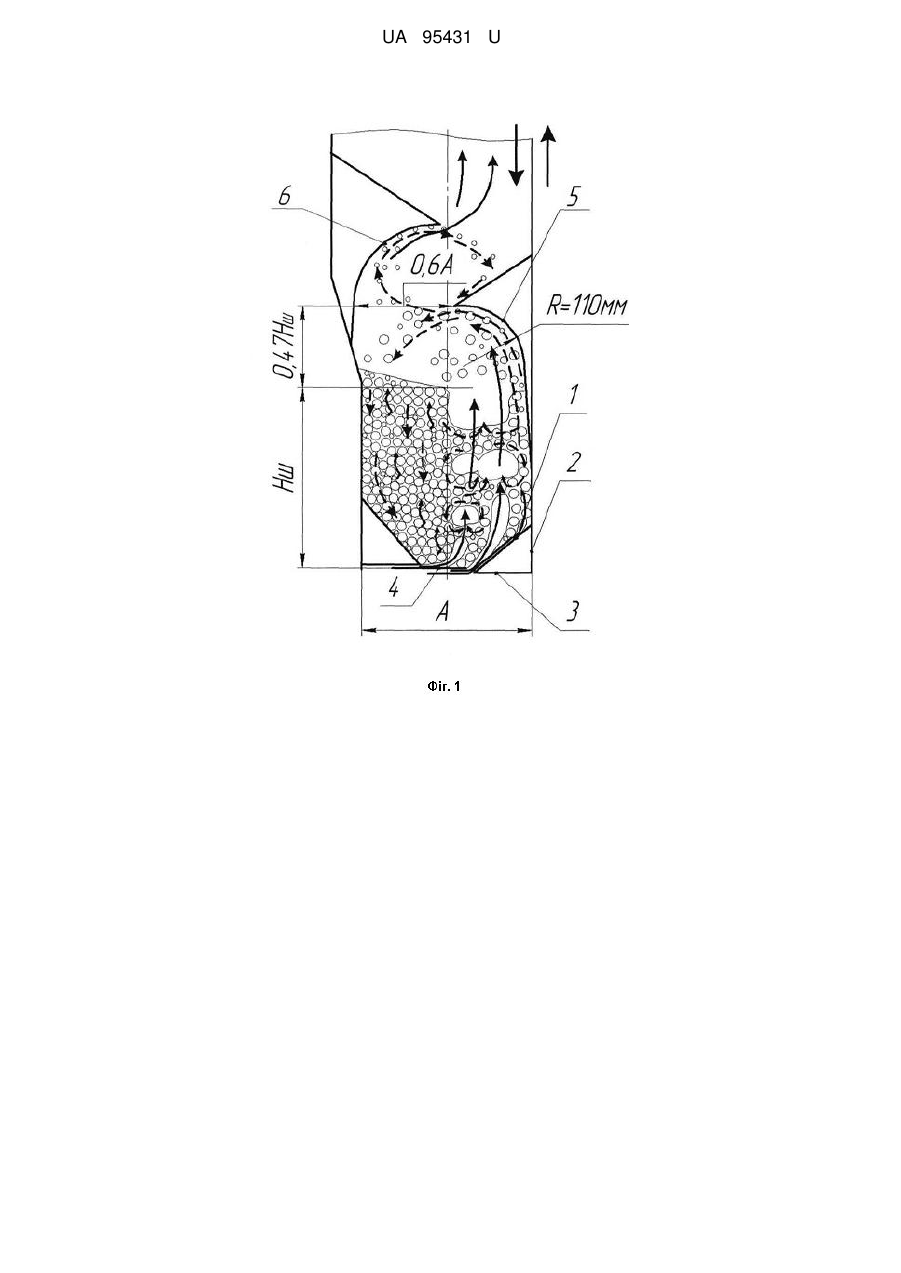

Реферат: Секція апарата псевдозрідженого шару містить дві направляючі вставки, розташовані одна над одною, газорозподільний пристрій, що містить два паралельні нерухомі колосники, кожний з яких виконано у вигляді трикутної призми з вертикальною зовнішньою й горизонтальною нижньою стінками, правий колосник розташовано на заданій відстані від нижньої основи лівого колосника, між ними розташовані одна над одною дві пластини. Направляючі вставки встановлено з можливістю зміни висоти їх розташування відносно шару зернистого матеріалу. UA 95431 U (12) UA 95431 U UA 95431 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до технологічного тепло- та масообмінного обладнання для проведення процесів зневоднення та грануляції розчинів у псевдозрідженому шарі і може бути використана в хімічній, фармацевтичній, харчовій та інших галузях промисловості. Найближчою до пропонованої корисної моделі по технічній суті є секція апарата псевдозрідженого шару [Патент України на корисну модель № 90686 U B01J8/44. Газорозподільний пристрій апарата псевдозрідженого шару / Гайдай С.С., Корнієнко Я.М., Мартинюк О.В., Семененко Д.С. - 10.06.2014, Бюл. № 11], яка містить дві направляючі вставки, розташовані одна над одною, газорозподільний пристрій, що містить два паралельні нерухомі колосники, кожний з яких виконано у вигляді трикутної призми з вертикальною зовнішньою й горизонтальною нижньою стінками, правий колосник розташовано на заданій відстані від нижньої основи лівого з розташованими між колосниками одна над одною двома пластинами. Недоліком розглянутої конструкції є те, що при реалізації струменево-пульсаційного режиму псевдозрідження при зміні висоти шару та розмірів частинок у ньому в секції апарата псевдозрідженого шару не забезпечується направлена циркуляція без інерційного виносу матеріалу із апарата. В основу корисної моделі поставлено задачу вдосконалення конструкції секції апарата псевдозрідженого шару, у якому б забезпечувалася направлена циркуляція зернистого матеріалу без інерційного виносу матеріалу із апарата при зміні висоти шару та розмірів частинок в ньому. Поставлена задача вирішується тим, що секція апарата псевдозрідженого шару, що містить дві направляючі вставки, розташовані одна над одною, газорозподільний пристрій, що містить два паралельні нерухомі колосники, кожний з яких виконано у вигляді трикутної призми з вертикальною зовнішньою й горизонтальною нижньою стінками, правий колосник розташовано на заданій відстані від нижньої основи лівого з розташованими між колосниками одна над одною двома пластинами, направляючі вставки розміщено із можливістю зміни висоти їх розташування. У найприйнятнішому прикладі виконання секції апарата псевдозрідженого шару нижню направляючу вставку 5 та верхню 6 розташовано з можливістю зміни висоти їх розташування відносно шару зернистого матеріалу. При цьому експериментально встановлено, що відстань між нижньою направляючою вставкою 5 та шаром зернистого матеріалу доцільно підтримувати 0,47НШ, а відстань від краю направляючого розподільника 5 до лівої стінки камери гранулятора становить 0,6А. Суть корисної моделі пояснюється кресленням, на якому зображено повздовжній переріз секції апарата псевдозрідженого шару. Секція апарата псевдозрідженого шару містить нижню 5 та верхню 6 направляючі вставки, які встановлено з можливістю зміни висоти їх розташування, газорозподільний пристрій, що містить два нерухомі колосники 1, кожний з яких виконано у вигляді трикутної призми з вертикальною зовнішньою 2 і горизонтальною нижньою стінками 3, розташована між колосниками горизонтальна ліва пластина 4, під нею встановлена права пластина, вигнута паралельно до правого колосника. Секція апарата псевдозрідженого шару працює таким чином: потік газу (нагрітий теплоносій), що підлягає взаємодії з твердими частинками подається з нижньої частини газорозподільного пристрою, розділяється на три потоки. Направлені струмені газу призводять до руху твердих частинок у правій частині апарата до поверхні шару, де відбувається їх імпульсний винос із шару та перенаправлення розподільником 5 до лівої частини камери гранулятора. Дрібні частинки, які після направляючого розподільника 5 продовжують рухатися у напрямку руху теплоносія, перенаправляються вставкою 6 до верхньої похилої частини розподільника 5, по якій скочуються і повертаються в шар. 50 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 Секція апарата псевдозрідженого шару, що містить дві направляючі вставки, розташовані одна над одною, газорозподільний пристрій, що містить два паралельні нерухомі колосники, кожний з яких виконано у вигляді трикутної призми з вертикальною зовнішньою й горизонтальною нижньою стінками, правий колосник розташовано на заданій відстані від нижньої основи лівого колосника, між ними розташовані одна над одною дві пластини, яка відрізняється тим, що направляючі вставки встановлено з можливістю зміни висоти їх розташування відносно шару зернистого матеріалу. 1 UA 95431 U Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
