Газорозподільний пристрій апарата псевдозрідженого шару

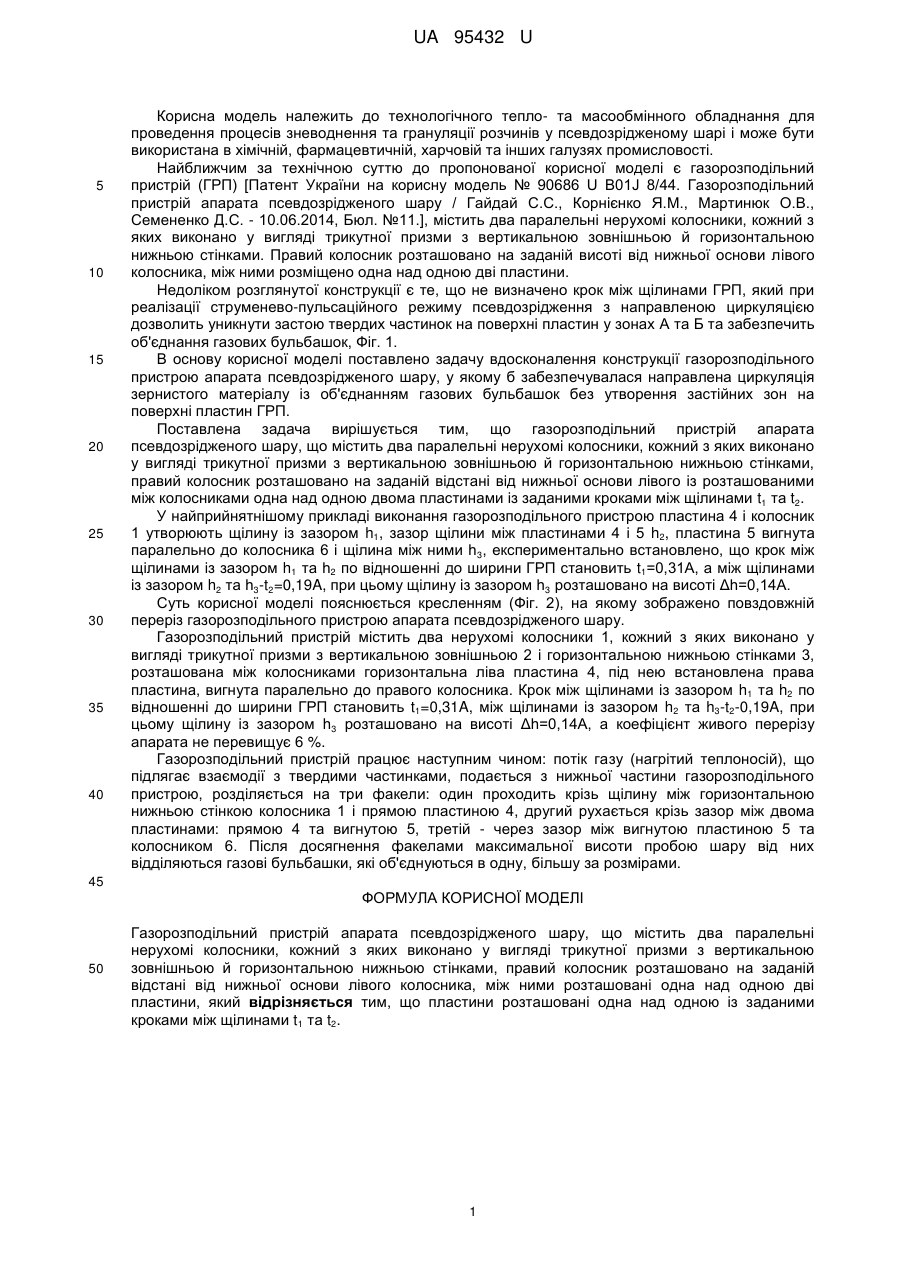

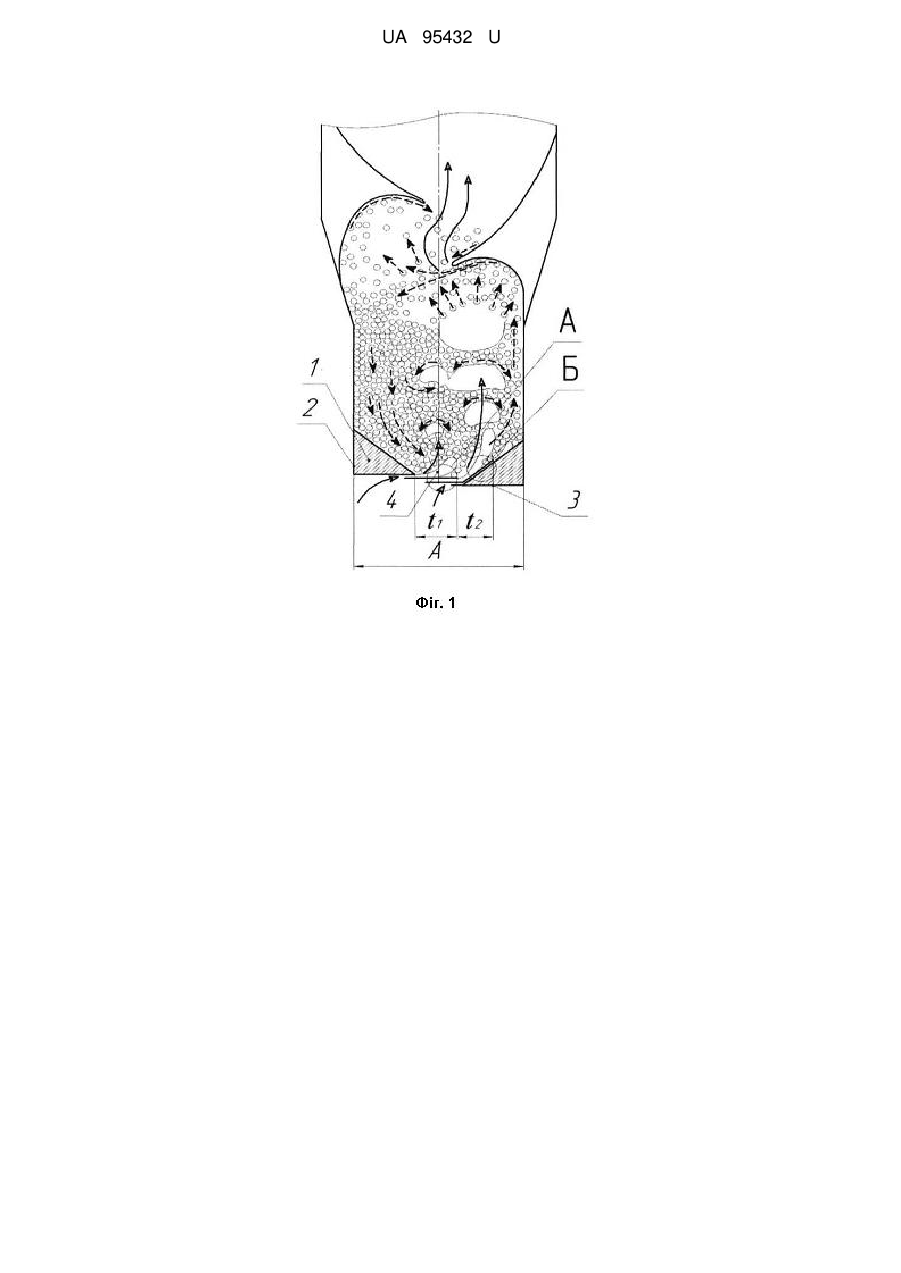

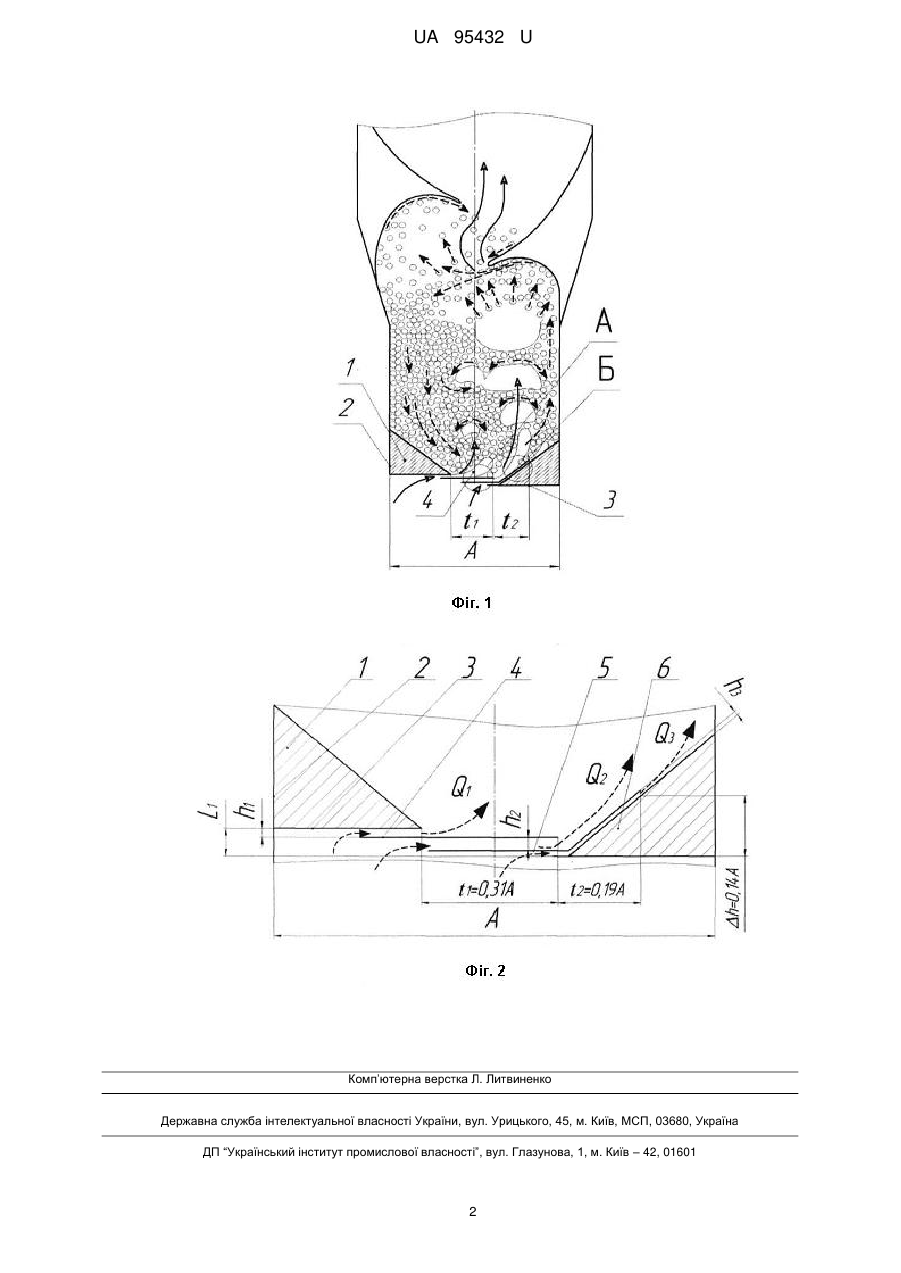

Реферат: Газорозподільний пристрій апарата псевдозрідженого шару містить два паралельні нерухомі колосники, кожний з яких виконано у вигляді трикутної призми з вертикальною зовнішньою й горизонтальною нижньою стінками, правий колосник розташовано на заданій відстані від нижньої основи лівого колосника, між ними розташовані одна над одною дві пластини. Пластини розташовані одна над одною із заданими кроками між щілинами t1 та t2. UA 95432 U (12) UA 95432 U UA 95432 U 5 10 15 20 25 30 35 40 Корисна модель належить до технологічного тепло- та масообмінного обладнання для проведення процесів зневоднення та грануляції розчинів у псевдозрідженому шарі і може бути використана в хімічній, фармацевтичній, харчовій та інших галузях промисловості. Найближчим за технічною суттю до пропонованої корисної моделі є газорозподільний пристрій (ГРП) [Патент України на корисну модель № 90686 U B01J 8/44. Газорозподільний пристрій апарата псевдозрідженого шару / Гайдай С.С., Корнієнко Я.М., Мартинюк О.В., Семененко Д.С. - 10.06.2014, Бюл. №11.], містить два паралельні нерухомі колосники, кожний з яких виконано у вигляді трикутної призми з вертикальною зовнішньою й горизонтальною нижньою стінками. Правий колосник розташовано на заданій висоті від нижньої основи лівого колосника, між ними розміщено одна над одною дві пластини. Недоліком розглянутої конструкції є те, що не визначено крок між щілинами ГРП, який при реалізації струменево-пульсаційного режиму псевдозрідження з направленою циркуляцією дозволить уникнути застою твердих частинок на поверхні пластин у зонах А та Б та забезпечить об'єднання газових бульбашок, Фіг. 1. В основу корисної моделі поставлено задачу вдосконалення конструкції газорозподільного пристрою апарата псевдозрідженого шару, у якому б забезпечувалася направлена циркуляція зернистого матеріалу із об'єднанням газових бульбашок без утворення застійних зон на поверхні пластин ГРП. Поставлена задача вирішується тим, що газорозподільний пристрій апарата псевдозрідженого шару, що містить два паралельні нерухомі колосники, кожний з яких виконано у вигляді трикутної призми з вертикальною зовнішньою й горизонтальною нижньою стінками, правий колосник розташовано на заданій відстані від нижньої основи лівого із розташованими між колосниками одна над одною двома пластинами із заданими кроками між щілинами t1 та t2. У найприйнятнішому прикладі виконання газорозподільного пристрою пластина 4 і колосник 1 утворюють щілину із зазором h1, зазор щілини між пластинами 4 і 5 h2, пластина 5 вигнута паралельно до колосника 6 і щілина між ними h3, експериментально встановлено, що крок між щілинами із зазором h1 та h2 по відношенні до ширини ГРП становить t1=0,31А, а між щілинами із зазором h2 та h3-t2=0,19A, при цьому щілину із зазором h3 розташовано на висоті Δh=0,14A. Суть корисної моделі пояснюється кресленням (Фіг. 2), на якому зображено повздовжній переріз газорозподільного пристрою апарата псевдозрідженого шару. Газорозподільний пристрій містить два нерухомі колосники 1, кожний з яких виконано у вигляді трикутної призми з вертикальною зовнішньою 2 і горизонтальною нижньою стінками 3, розташована між колосниками горизонтальна ліва пластина 4, під нею встановлена права пластина, вигнута паралельно до правого колосника. Крок між щілинами із зазором h1 та h2 по відношенні до ширини ГРП становить t1=0,31A, між щілинами із зазором h2 та h3-t2-0,19A, при цьому щілину із зазором h3 розташовано на висоті Δh=0,14A, а коефіцієнт живого перерізу апарата не перевищує 6 %. Газорозподільний пристрій працює наступним чином: потік газу (нагрітий теплоносій), що підлягає взаємодії з твердими частинками, подається з нижньої частини газорозподільного пристрою, розділяється на три факели: один проходить крізь щілину між горизонтальною нижньою стінкою колосника 1 і прямою пластиною 4, другий рухається крізь зазор між двома пластинами: прямою 4 та вигнутою 5, третій - через зазор між вигнутою пластиною 5 та колосником 6. Після досягнення факелами максимальної висоти пробою шару від них відділяються газові бульбашки, які об'єднуються в одну, більшу за розмірами. 45 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 Газорозподільний пристрій апарата псевдозрідженого шару, що містить два паралельні нерухомі колосники, кожний з яких виконано у вигляді трикутної призми з вертикальною зовнішньою й горизонтальною нижньою стінками, правий колосник розташовано на заданій відстані від нижньої основи лівого колосника, між ними розташовані одна над одною дві пластини, який відрізняється тим, що пластини розташовані одна над одною із заданими кроками між щілинами t1 та t2. 1 UA 95432 U Комп’ютерна верстка Л. Литвиненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
