Секція апарата псевдозрідженого шару

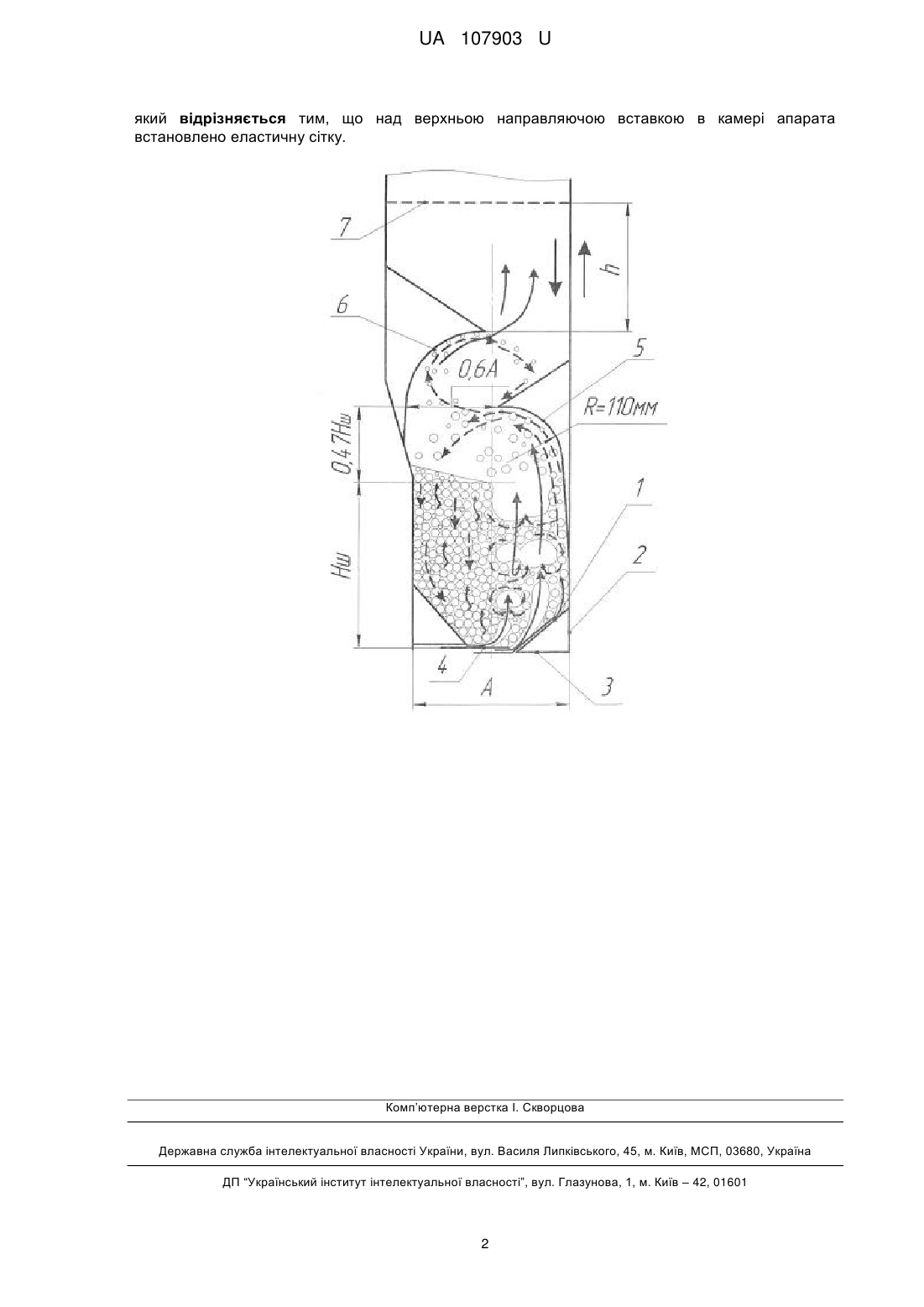

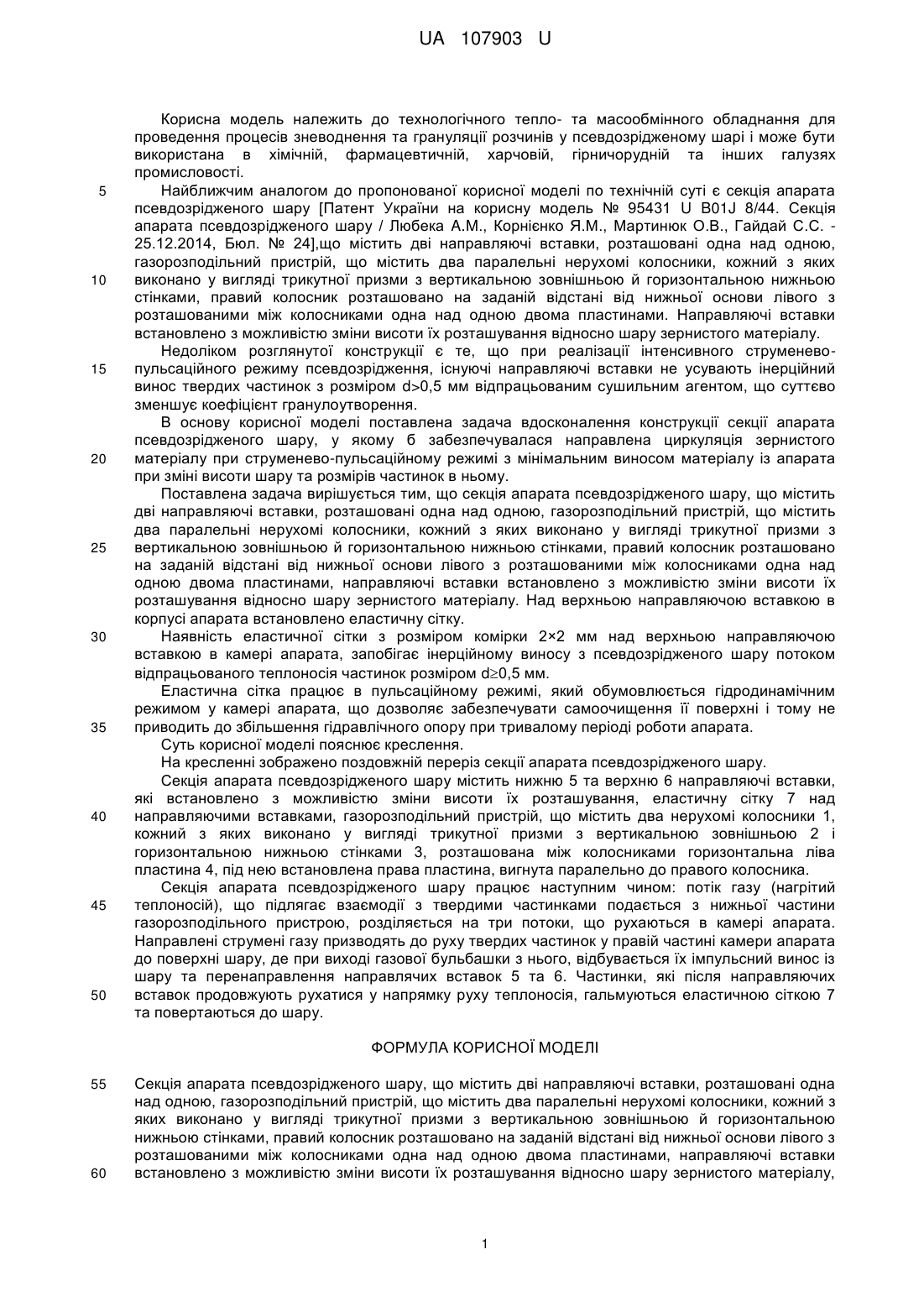

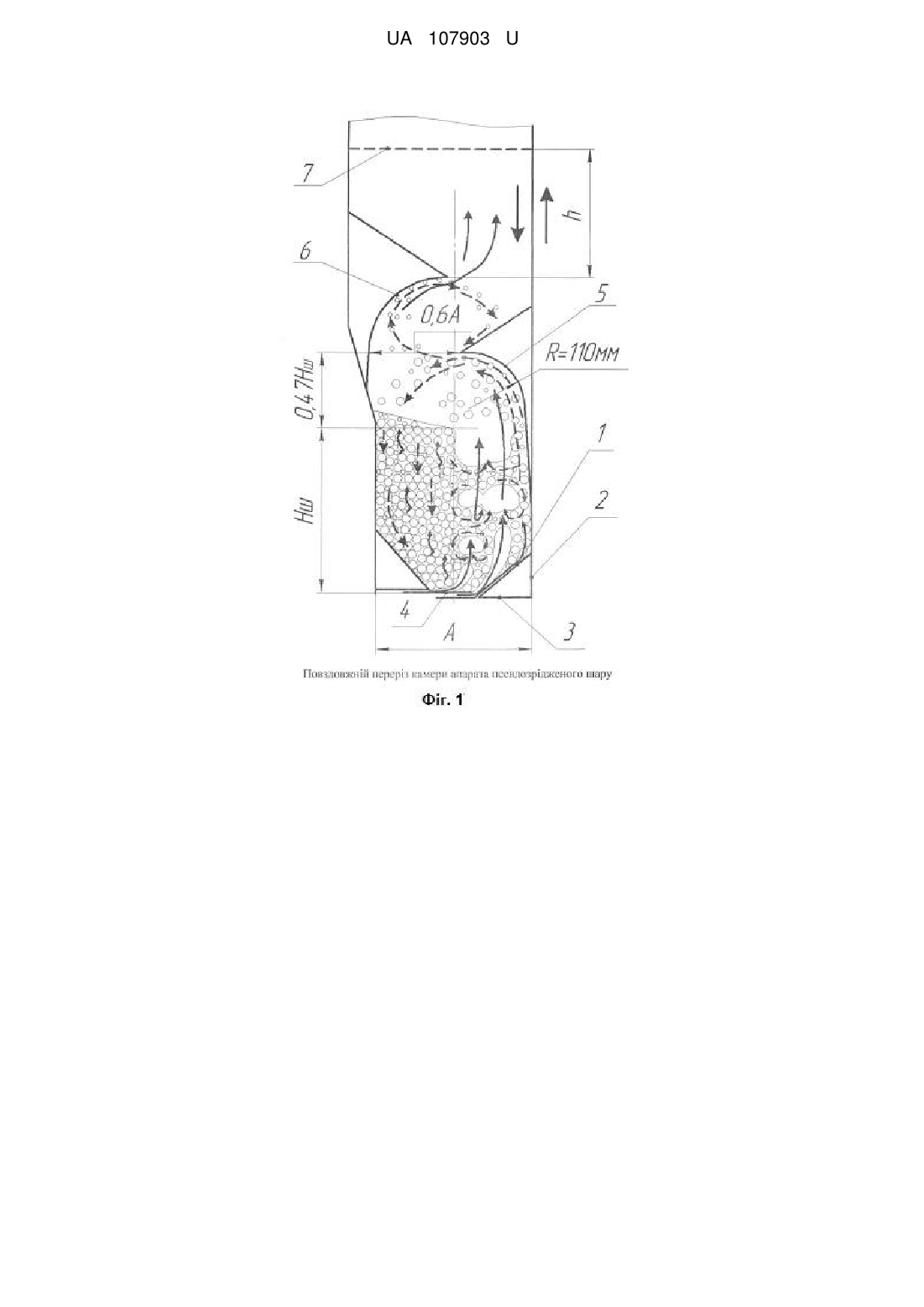

Реферат: Секція апарата псевдозрідженого шару містить дві направляючі вставки, розташовані одна над одною, газорозподільний пристрій містить два паралельні нерухомі колосники, кожний з яких виконано у вигляді трикутної призми з вертикальною зовнішньою й горизонтальною нижньою стінками. Правий колосник розташовано на заданій відстані від нижньої основи лівого з розташованими між колосниками одна над одною двома пластинами, направляючі вставки встановлено з можливістю зміни висоти їх розташування відносно шару зернистого матеріалу. Над верхньою направляючою вставкою в камері апарата встановлено еластичну сітку. UA 107903 U (12) UA 107903 U UA 107903 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до технологічного тепло- та масообмінного обладнання для проведення процесів зневоднення та грануляції розчинів у псевдозрідженому шарі і може бути використана в хімічній, фармацевтичній, харчовій, гірничорудній та інших галузях промисловості. Найближчим аналогом до пропонованої корисної моделі по технічній суті є секція апарата псевдозрідженого шару [Патент України на корисну модель № 95431 U B01J 8/44. Секція апарата псевдозрідженого шару / Любека A.M., Корнієнко Я.М., Мартинюк О.В., Гайдай С.С. 25.12.2014, Бюл. № 24],що містить дві направляючі вставки, розташовані одна над одною, газорозподільний пристрій, що містить два паралельні нерухомі колосники, кожний з яких виконано у вигляді трикутної призми з вертикальною зовнішньою й горизонтальною нижньою стінками, правий колосник розташовано на заданій відстані від нижньої основи лівого з розташованими між колосниками одна над одною двома пластинами. Направляючі вставки встановлено з можливістю зміни висоти їх розташування відносно шару зернистого матеріалу. Недоліком розглянутої конструкції є те, що при реалізації інтенсивного струменевопульсаційного режиму псевдозрідження, існуючі направляючі вставки не усувають інерційний винос твердих частинок з розміром d>0,5 мм відпрацьованим сушильним агентом, що суттєво зменшує коефіцієнт гранулоутворення. В основу корисної моделі поставлена задача вдосконалення конструкції секції апарата псевдозрідженого шару, у якому б забезпечувалася направлена циркуляція зернистого матеріалу при струменево-пульсаційному режимі з мінімальним виносом матеріалу із апарата при зміні висоти шару та розмірів частинок в ньому. Поставлена задача вирішується тим, що секція апарата псевдозрідженого шару, що містить дві направляючі вставки, розташовані одна над одною, газорозподільний пристрій, що містить два паралельні нерухомі колосники, кожний з яких виконано у вигляді трикутної призми з вертикальною зовнішньою й горизонтальною нижньою стінками, правий колосник розташовано на заданій відстані від нижньої основи лівого з розташованими між колосниками одна над одною двома пластинами, направляючі вставки встановлено з можливістю зміни висоти їх розташування відносно шару зернистого матеріалу. Над верхньою направляючою вставкою в корпусі апарата встановлено еластичну сітку. Наявність еластичної сітки з розміром комірки 2×2 мм над верхньою направляючою вставкою в камері апарата, запобігає інерційному виносу з псевдозрідженого шару потоком відпрацьованого теплоносія частинок розміром d0,5 мм. Еластична сітка працює в пульсаційному режимі, який обумовлюється гідродинамічним режимом у камері апарата, що дозволяє забезпечувати самоочищення її поверхні і тому не приводить до збільшення гідравлічного опору при тривалому періоді роботи апарата. Суть корисної моделі пояснює креслення. На кресленні зображено поздовжній переріз секції апарата псевдозрідженого шару. Секція апарата псевдозрідженого шару містить нижню 5 та верхню 6 направляючі вставки, які встановлено з можливістю зміни висоти їх розташування, еластичну сітку 7 над направляючими вставками, газорозподільний пристрій, що містить два нерухомі колосники 1, кожний з яких виконано у вигляді трикутної призми з вертикальною зовнішньою 2 і горизонтальною нижньою стінками 3, розташована між колосниками горизонтальна ліва пластина 4, під нею встановлена права пластина, вигнута паралельно до правого колосника. Секція апарата псевдозрідженого шару працює наступним чином: потік газу (нагрітий теплоносій), що підлягає взаємодії з твердими частинками подається з нижньої частини газорозподільного пристрою, розділяється на три потоки, що рухаються в камері апарата. Направлені струмені газу призводять до руху твердих частинок у правій частині камери апарата до поверхні шару, де при виході газової бульбашки з нього, відбувається їх імпульсний винос із шару та перенаправлення направлячих вставок 5 та 6. Частинки, які після направляючих вставок продовжують рухатися у напрямку руху теплоносія, гальмуються еластичною сіткою 7 та повертаються до шару. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 60 Секція апарата псевдозрідженого шару, що містить дві направляючі вставки, розташовані одна над одною, газорозподільний пристрій, що містить два паралельні нерухомі колосники, кожний з яких виконано у вигляді трикутної призми з вертикальною зовнішньою й горизонтальною нижньою стінками, правий колосник розташовано на заданій відстані від нижньої основи лівого з розташованими між колосниками одна над одною двома пластинами, направляючі вставки встановлено з можливістю зміни висоти їх розташування відносно шару зернистого матеріалу, 1 UA 107903 U який відрізняється тим, що над верхньою направляючою вставкою в камері апарата встановлено еластичну сітку. Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
