Пневмоциліндр двосторонньої дії

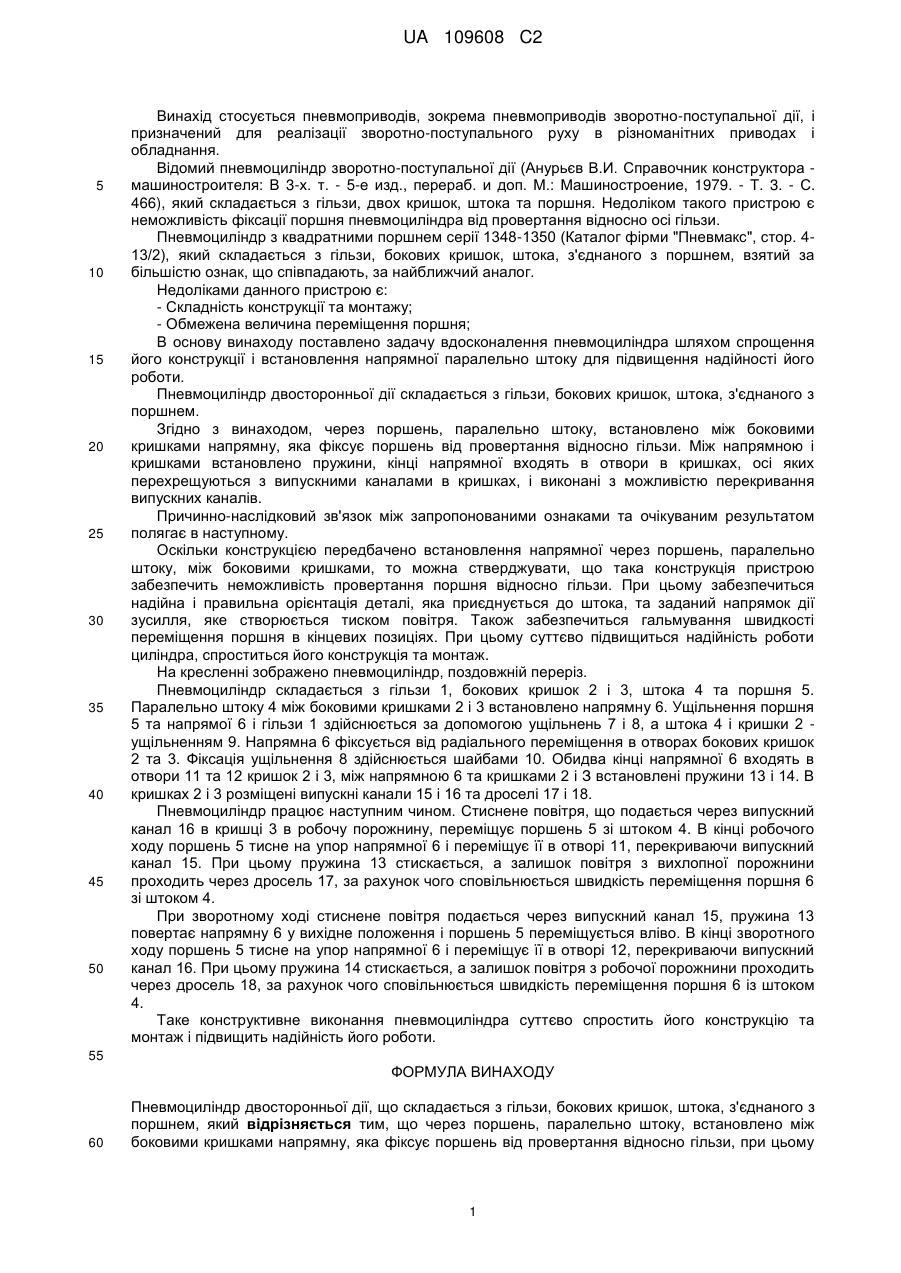

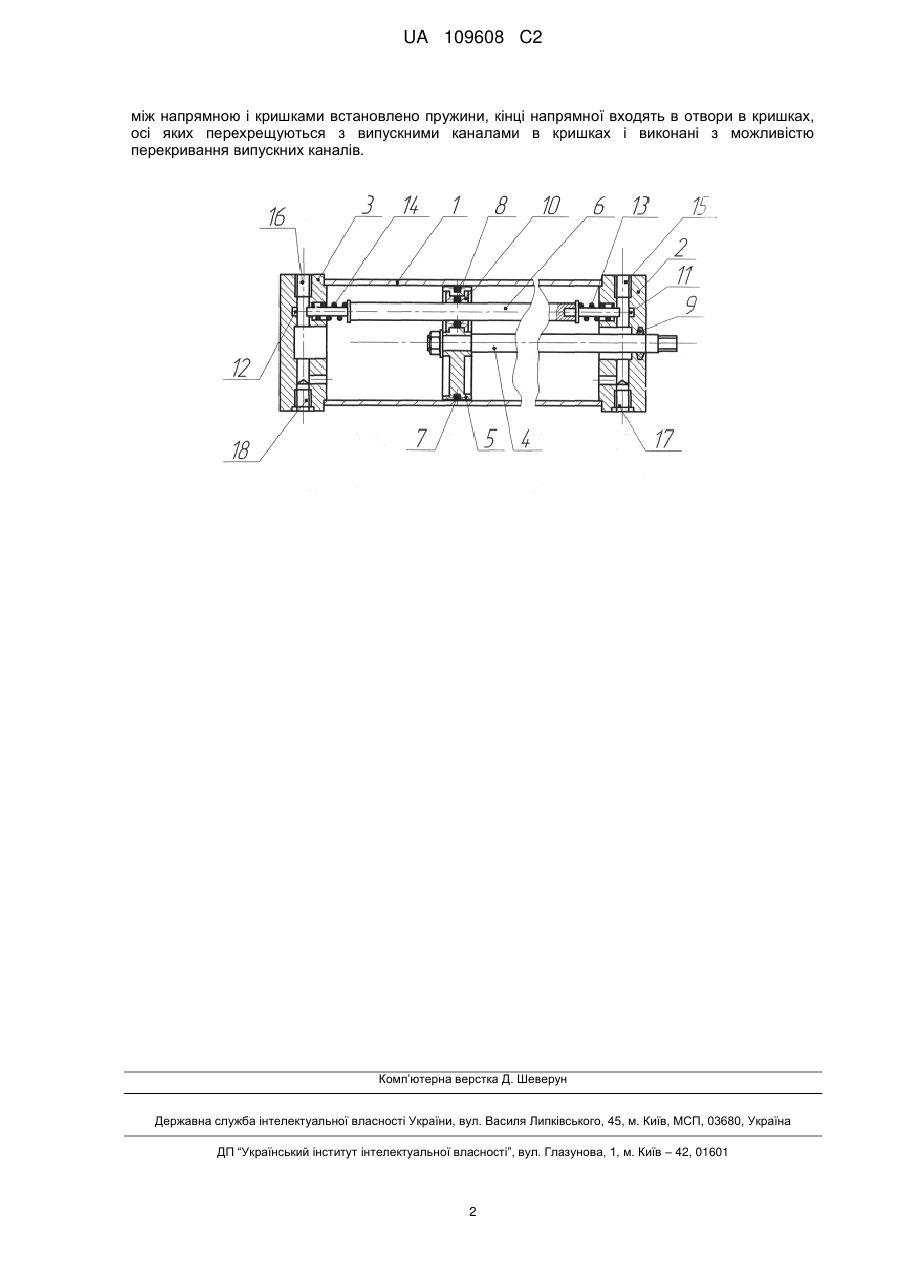

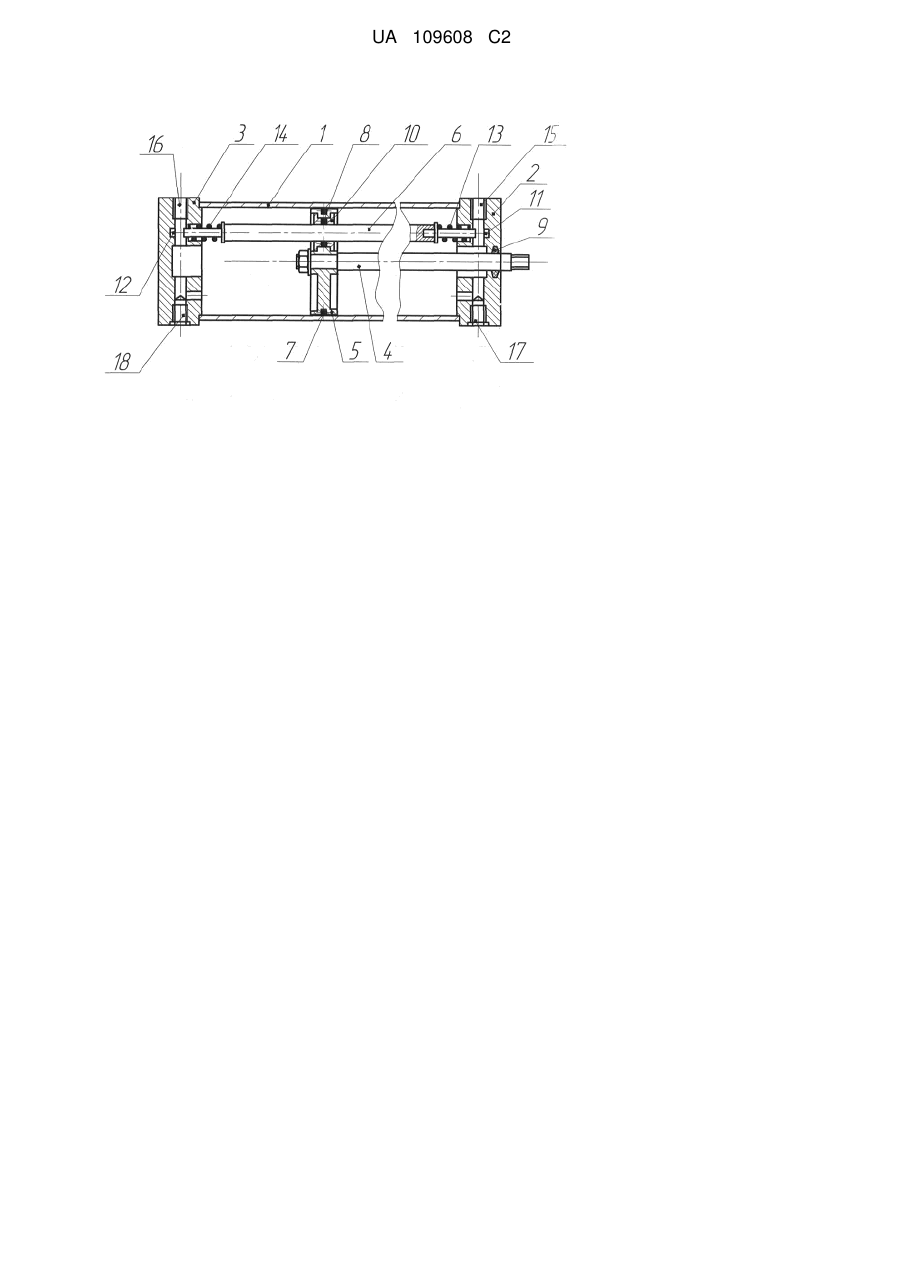

Реферат: Винахід належить до пневмоприводів і призначений для реалізації зворотно-поступального руху виконавчих механізмів машин і обладнання. Пневмоциліндр складається з гільзи, бокових кришок, штока, з'єднаного з поршнем. Через поршень, паралельно штоку, встановлено між боковими кришками напрямну, яка фіксує поршень від провертання відносно гільзи. Між напрямною і кришками встановлено пружини, кінці напрямної входять в отвори в кришках, осі яких перехрещуються з випускними каналами в кришках, і виконані з можливістю перекривання випускних каналів. Таке конструктивне виконання пневмоциліндра підвищить надійність його роботи. UA 109608 C2 (12) UA 109608 C2 UA 109608 C2 5 10 15 20 25 30 35 40 45 50 Винахід стосується пневмоприводів, зокрема пневмоприводів зворотно-поступальної дії, і призначений для реалізації зворотно-поступального руху в різноманітних приводах і обладнання. Відомий пневмоциліндр зворотно-поступальної дії (Анурьєв В.И. Справочник конструктора машиностроителя: В 3-х. т. - 5-е изд., перераб. и доп. М.: Машиностроение, 1979. - Т. 3. - С. 466), який складається з гільзи, двох кришок, штока та поршня. Недоліком такого пристрою є неможливість фіксації поршня пневмоциліндра від провертання відносно осі гільзи. Пневмоциліндр з квадратними поршнем серії 1348-1350 (Каталог фірми "Пневмакс", стор. 413/2), який складається з гільзи, бокових кришок, штока, з'єднаного з поршнем, взятий за більшістю ознак, що співпадають, за найближчий аналог. Недоліками данного пристрою є: - Складність конструкції та монтажу; - Обмежена величина переміщення поршня; В основу винаходу поставлено задачу вдосконалення пневмоциліндра шляхом спрощення його конструкції і встановлення напрямної паралельно штоку для підвищення надійності його роботи. Пневмоциліндр двосторонньої дії складається з гільзи, бокових кришок, штока, з'єднаного з поршнем. Згідно з винаходом, через поршень, паралельно штоку, встановлено між боковими кришками напрямну, яка фіксує поршень від провертання відносно гільзи. Між напрямною і кришками встановлено пружини, кінці напрямної входять в отвори в кришках, осі яких перехрещуються з випускними каналами в кришках, і виконані з можливістю перекривання випускних каналів. Причинно-наслідковий зв'язок між запропонованими ознаками та очікуваним результатом полягає в наступному. Оскільки конструкцією передбачено встановлення напрямної через поршень, паралельно штоку, між боковими кришками, то можна стверджувати, що така конструкція пристрою забезпечить неможливість провертання поршня відносно гільзи. При цьому забезпечиться надійна і правильна орієнтація деталі, яка приєднується до штока, та заданий напрямок дії зусилля, яке створюється тиском повітря. Також забезпечиться гальмування швидкості переміщення поршня в кінцевих позиціях. При цьому суттєво підвищиться надійність роботи циліндра, спроститься його конструкція та монтаж. На кресленні зображено пневмоциліндр, поздовжній переріз. Пневмоциліндр складається з гільзи 1, бокових кришок 2 і 3, штока 4 та поршня 5. Паралельно штоку 4 між боковими кришками 2 і 3 встановлено напрямну 6. Ущільнення поршня 5 та напрямої 6 і гільзи 1 здійснюється за допомогою ущільнень 7 і 8, а штока 4 і кришки 2 ущільненням 9. Напрямна 6 фіксується від радіального переміщення в отворах бокових кришок 2 та 3. Фіксація ущільнення 8 здійснюється шайбами 10. Обидва кінці напрямної 6 входять в отвори 11 та 12 кришок 2 і 3, між напрямною 6 та кришками 2 і З встановлені пружини 13 і 14. В кришках 2 і 3 розміщені випускні канали 15 і 16 та дроселі 17 і 18. Пневмоциліндр працює наступним чином. Стиснене повітря, що подається через випускний канал 16 в кришці 3 в робочу порожнину, переміщує поршень 5 зі штоком 4. В кінці робочого ходу поршень 5 тисне на упор напрямної 6 і переміщує її в отворі 11, перекриваючи випускний канал 15. При цьому пружина 13 стискається, а залишок повітря з вихлопної порожнини проходить через дросель 17, за рахунок чого сповільнюється швидкість переміщення поршня 6 зі штоком 4. При зворотному ході стиснене повітря подається через випускний канал 15, пружина 13 повертає напрямну 6 у вихідне положення і поршень 5 переміщується вліво. В кінці зворотного ходу поршень 5 тисне на упор напрямної 6 і переміщує її в отворі 12, перекриваючи випускний канал 16. При цьому пружина 14 стискається, а залишок повітря з робочої порожнини проходить через дросель 18, за рахунок чого сповільнюється швидкість переміщення поршня 6 із штоком 4. Таке конструктивне виконання пневмоциліндра суттєво спростить його конструкцію та монтаж і підвищить надійність його роботи. 55 ФОРМУЛА ВИНАХОДУ 60 Пневмоциліндр двосторонньої дії, що складається з гільзи, бокових кришок, штока, з'єднаного з поршнем, який відрізняється тим, що через поршень, паралельно штоку, встановлено між боковими кришками напрямну, яка фіксує поршень від провертання відносно гільзи, при цьому 1 UA 109608 C2 між напрямною і кришками встановлено пружини, кінці напрямної входять в отвори в кришках, осі яких перехрещуються з випускними каналами в кришках і виконані з можливістю перекривання випускних каналів. Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
