Пневмоциліндр з фіксацією штока

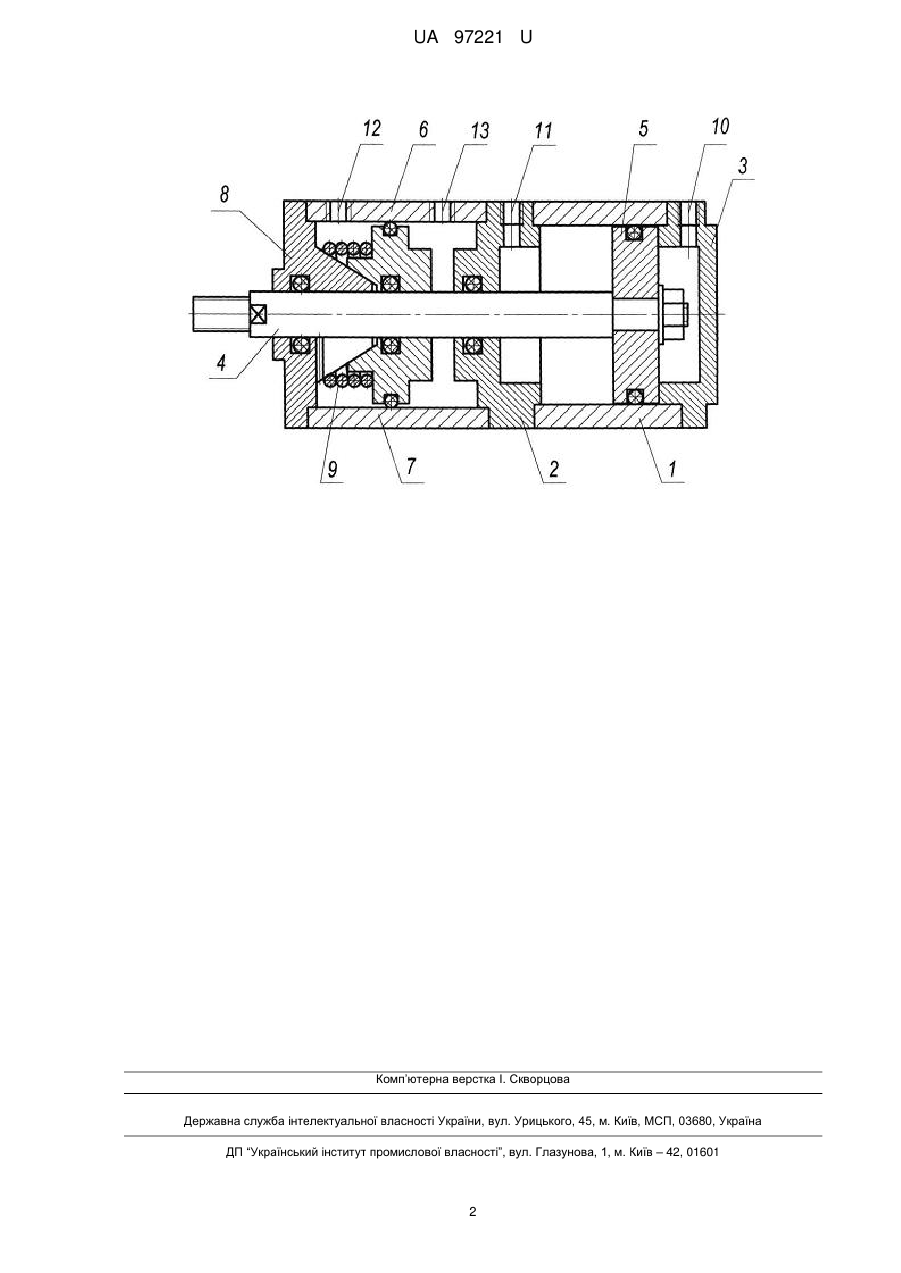

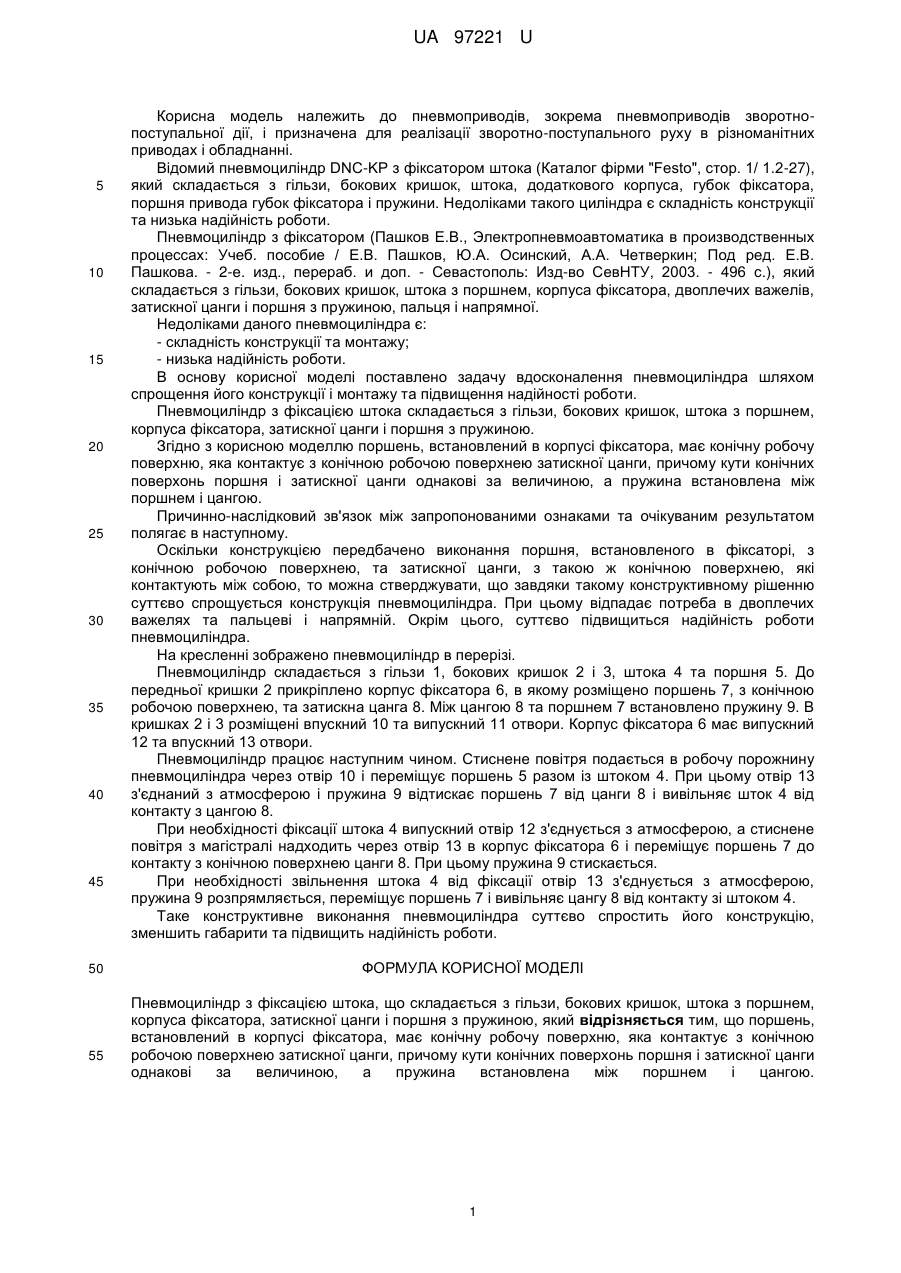

Реферат: Пневмоциліндр з фіксацією штока складається з гільзи, бокових кришок, штока з поршнем, корпуса фіксатора, затискної цанги і поршня з пружиною. Поршень, встановлений в корпусі фіксатора, має конічну робочу поверхню, яка контактує з конічною робочою поверхнею затискної цанги, причому кути конічних поверхонь поршня і затискної цанги однакові за величиною, а пружина встановлена між поршнем і цангою. UA 97221 U (12) UA 97221 U UA 97221 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до пневмоприводів, зокрема пневмоприводів зворотнопоступальної дії, і призначена для реалізації зворотно-поступального руху в різноманітних приводах і обладнанні. Відомий пневмоциліндр DNC-KP з фіксатором штока (Каталог фірми "Festo", стор. 1/ 1.2-27), який складається з гільзи, бокових кришок, штока, додаткового корпуса, губок фіксатора, поршня привода губок фіксатора і пружини. Недоліками такого циліндра є складність конструкції та низька надійність роботи. Пневмоциліндр з фіксатором (Пашков Е.В., Электропневмоавтоматика в производственных процессах: Учеб. пособие / Е.В. Пашков, Ю.А. Осинский, А.А. Четверкин; Под ред. Е.В. Пашкова. - 2-е. изд., перераб. и доп. - Севастополь: Изд-во СевНТУ, 2003. - 496 с.), який складається з гільзи, бокових кришок, штока з поршнем, корпуса фіксатора, двоплечих важелів, затискної цанги і поршня з пружиною, пальця і напрямної. Недоліками даного пневмоциліндра є: - складність конструкції та монтажу; - низька надійність роботи. В основу корисної моделі поставлено задачу вдосконалення пневмоциліндра шляхом спрощення його конструкції і монтажу та підвищення надійності роботи. Пневмоциліндр з фіксацією штока складається з гільзи, бокових кришок, штока з поршнем, корпуса фіксатора, затискної цанги і поршня з пружиною. Згідно з корисною моделлю поршень, встановлений в корпусі фіксатора, має конічну робочу поверхню, яка контактує з конічною робочою поверхнею затискної цанги, причому кути конічних поверхонь поршня і затискної цанги однакові за величиною, а пружина встановлена між поршнем і цангою. Причинно-наслідковий зв'язок між запропонованими ознаками та очікуваним результатом полягає в наступному. Оскільки конструкцією передбачено виконання поршня, встановленого в фіксаторі, з конічною робочою поверхнею, та затискної цанги, з такою ж конічною поверхнею, які контактують між собою, то можна стверджувати, що завдяки такому конструктивному рішенню суттєво спрощується конструкція пневмоциліндра. При цьому відпадає потреба в двоплечих важелях та пальцеві і напрямній. Окрім цього, суттєво підвищиться надійність роботи пневмоциліндра. На кресленні зображено пневмоциліндр в перерізі. Пневмоциліндр складається з гільзи 1, бокових кришок 2 і 3, штока 4 та поршня 5. До передньої кришки 2 прикріплено корпус фіксатора 6, в якому розміщено поршень 7, з конічною робочою поверхнею, та затискна цанга 8. Між цангою 8 та поршнем 7 встановлено пружину 9. В кришках 2 і 3 розміщені впускний 10 та випускний 11 отвори. Корпус фіксатора 6 має випускний 12 та впускний 13 отвори. Пневмоциліндр працює наступним чином. Стиснене повітря подається в робочу порожнину пневмоциліндра через отвір 10 і переміщує поршень 5 разом із штоком 4. При цьому отвір 13 з'єднаний з атмосферою і пружина 9 відтискає поршень 7 від цанги 8 і вивільняє шток 4 від контакту з цангою 8. При необхідності фіксації штока 4 випускний отвір 12 з'єднується з атмосферою, а стиснене повітря з магістралі надходить через отвір 13 в корпус фіксатора 6 і переміщує поршень 7 до контакту з конічною поверхнею цанги 8. При цьому пружина 9 стискається. При необхідності звільнення штока 4 від фіксації отвір 13 з'єднується з атмосферою, пружина 9 розпрямляється, переміщує поршень 7 і вивільняє цангу 8 від контакту зі штоком 4. Таке конструктивне виконання пневмоциліндра суттєво спростить його конструкцію, зменшить габарити та підвищить надійність роботи. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Пневмоциліндр з фіксацією штока, що складається з гільзи, бокових кришок, штока з поршнем, корпуса фіксатора, затискної цанги і поршня з пружиною, який відрізняється тим, що поршень, встановлений в корпусі фіксатора, має конічну робочу поверхню, яка контактує з конічною робочою поверхнею затискної цанги, причому кути конічних поверхонь поршня і затискної цанги однакові за величиною, а пружина встановлена між поршнем і цангою. 1 UA 97221 U Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
