Пневмоциліндр з фіксацією штока

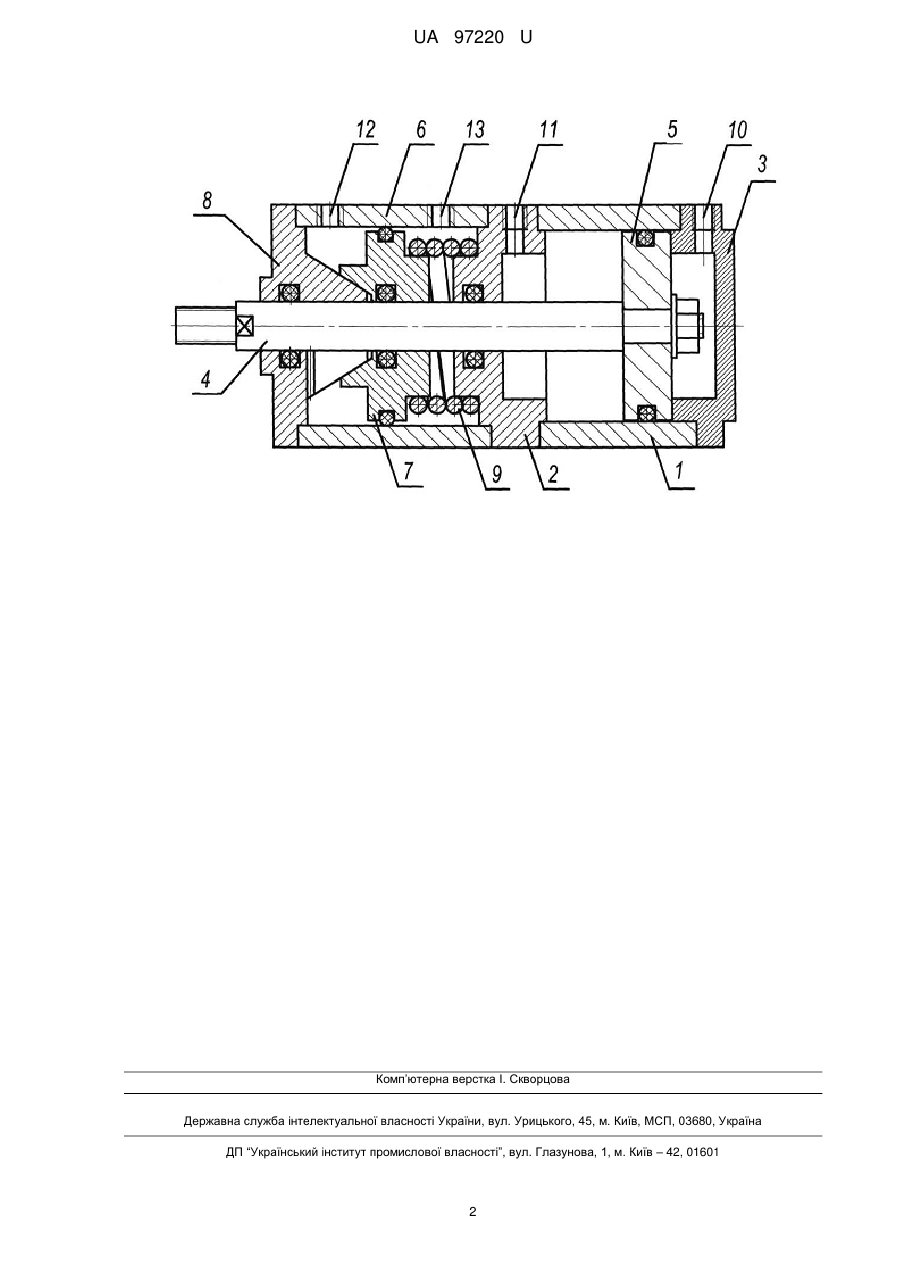

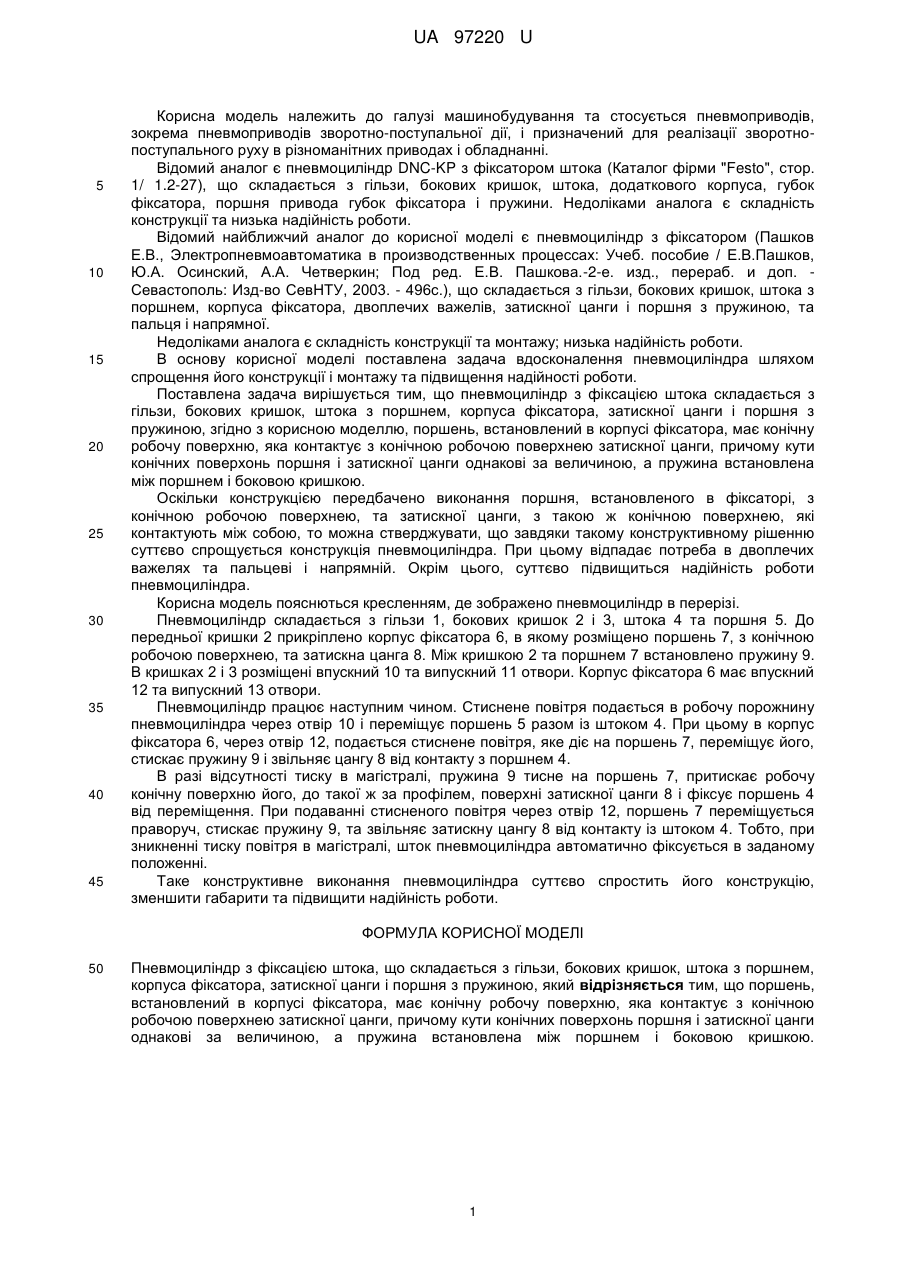

Реферат: Пневмоциліндр з фіксацією штока складається з гільзи, бокових кришок, штока з поршнем, корпуса фіксатора, затискної цанги і поршня з пружиною. Поршень, встановлений в корпусі фіксатора, має конічну робочу поверхню, яка контактує з конічною робочою поверхнею затискної цанги. Кути конічних поверхонь поршня і затискної цанги однакові за величиною, а пружина встановлена між поршнем і боковою кришкою. UA 97220 U (54) ПНЕВМОЦИЛІНДР З ФІКСАЦІЄЮ ШТОКА UA 97220 U UA 97220 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до галузі машинобудування та стосується пневмоприводів, зокрема пневмоприводів зворотно-поступальної дії, і призначений для реалізації зворотнопоступального руху в різноманітних приводах і обладнанні. Відомий аналог є пневмоциліндр DNC-KP з фіксатором штока (Каталог фірми "Festo", стор. 1/ 1.2-27), що складається з гільзи, бокових кришок, штока, додаткового корпуса, губок фіксатора, поршня привода губок фіксатора і пружини. Недоліками аналога є складність конструкції та низька надійність роботи. Відомий найближчий аналог до корисної моделі є пневмоциліндр з фіксатором (Пашков Е.В., Электропневмоавтоматика в производственных процессах: Учеб. пособие / Е.В.Пашков, Ю.А. Осинский, А.А. Четверкин; Под ред. Е.В. Пашкова.-2-е. изд., перераб. и доп. Севастополь: Изд-во СевНТУ, 2003. - 496с.), що складається з гільзи, бокових кришок, штока з поршнем, корпуса фіксатора, двоплечих важелів, затискної цанги і поршня з пружиною, та пальця і напрямної. Недоліками аналога є складність конструкції та монтажу; низька надійність роботи. В основу корисної моделі поставлена задача вдосконалення пневмоциліндра шляхом спрощення його конструкції і монтажу та підвищення надійності роботи. Поставлена задача вирішується тим, що пневмоциліндр з фіксацією штока складається з гільзи, бокових кришок, штока з поршнем, корпуса фіксатора, затискної цанги і поршня з пружиною, згідно з корисною моделлю, поршень, встановлений в корпусі фіксатора, має конічну робочу поверхню, яка контактує з конічною робочою поверхнею затискної цанги, причому кути конічних поверхонь поршня і затискної цанги однакові за величиною, а пружина встановлена між поршнем і боковою кришкою. Оскільки конструкцією передбачено виконання поршня, встановленого в фіксаторі, з конічною робочою поверхнею, та затискної цанги, з такою ж конічною поверхнею, які контактують між собою, то можна стверджувати, що завдяки такому конструктивному рішенню суттєво спрощується конструкція пневмоциліндра. При цьому відпадає потреба в двоплечих важелях та пальцеві і напрямній. Окрім цього, суттєво підвищиться надійність роботи пневмоциліндра. Корисна модель пояснються кресленням, де зображено пневмоциліндр в перерізі. Пневмоциліндр складається з гільзи 1, бокових кришок 2 і 3, штока 4 та поршня 5. До передньої кришки 2 прикріплено корпус фіксатора 6, в якому розміщено поршень 7, з конічною робочою поверхнею, та затискна цанга 8. Між кришкою 2 та поршнем 7 встановлено пружину 9. В кришках 2 і 3 розміщені впускний 10 та випускний 11 отвори. Корпус фіксатора 6 має впускний 12 та випускний 13 отвори. Пневмоциліндр працює наступним чином. Стиснене повітря подається в робочу порожнину пневмоциліндра через отвір 10 і переміщує поршень 5 разом із штоком 4. При цьому в корпус фіксатора 6, через отвір 12, подається стиснене повітря, яке діє на поршень 7, переміщує його, стискає пружину 9 і звільняє цангу 8 від контакту з поршнем 4. В разі відсутності тиску в магістралі, пружина 9 тисне на поршень 7, притискає робочу конічну поверхню його, до такої ж за профілем, поверхні затискної цанги 8 і фіксує поршень 4 від переміщення. При подаванні стисненого повітря через отвір 12, поршень 7 переміщується праворуч, стискає пружину 9, та звільняє затискну цангу 8 від контакту із штоком 4. Тобто, при зникненні тиску повітря в магістралі, шток пневмоциліндра автоматично фіксується в заданому положенні. Таке конструктивне виконання пневмоциліндра суттєво спростить його конструкцію, зменшити габарити та підвищити надійність роботи. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 Пневмоциліндр з фіксацією штока, що складається з гільзи, бокових кришок, штока з поршнем, корпуса фіксатора, затискної цанги і поршня з пружиною, який відрізняється тим, що поршень, встановлений в корпусі фіксатора, має конічну робочу поверхню, яка контактує з конічною робочою поверхнею затискної цанги, причому кути конічних поверхонь поршня і затискної цанги однакові за величиною, а пружина встановлена між поршнем і боковою кришкою. 1 UA 97220 U Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
