Пневмоциліндр двосторонньої дії

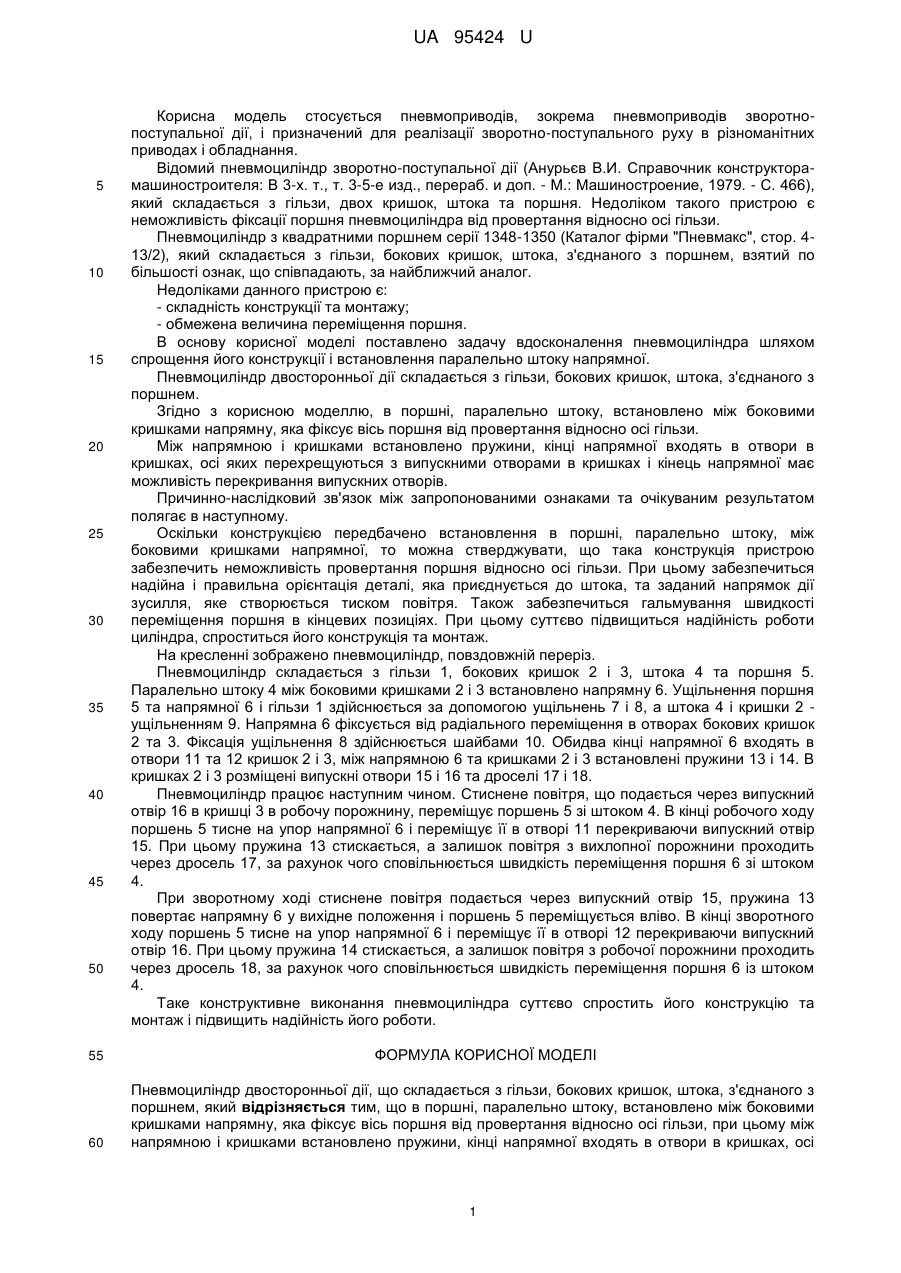

Реферат: Пневмоциліндр двосторонньої дії складається з гільзи, бокових кришок, штока, з'єднаного з поршнем. Крім цього, в поршні, паралельно штоку, встановлено між боковими кришками напрямну, яка фіксує вісь поршня від провертання відносно осі гільзи, при цьому між напрямною і кришками встановлено пружини, кінці напрямної входять в отвори в кришках, осі яких перехрещуються з випускними отворами в кришках і кінець напрямної має можливість перекривання випускних отворів. UA 95424 U (54) ПНЕВМОЦИЛІНДР ДВОСТОРОННЬОЇ ДІЇ UA 95424 U UA 95424 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель стосується пневмоприводів, зокрема пневмоприводів зворотнопоступальної дії, і призначений для реалізації зворотно-поступального руху в різноманітних приводах і обладнання. Відомий пневмоциліндр зворотно-поступальної дії (Анурьєв В.И. Справочник конструкторамашиностроителя: В 3-х. т., т. 3-5-е изд., перераб. и доп. - М.: Машиностроение, 1979. - С. 466), який складається з гільзи, двох кришок, штока та поршня. Недоліком такого пристрою є неможливість фіксації поршня пневмоциліндра від провертання відносно осі гільзи. Пневмоциліндр з квадратними поршнем серії 1348-1350 (Каталог фірми "Пневмакс", стор. 413/2), який складається з гільзи, бокових кришок, штока, з'єднаного з поршнем, взятий по більшості ознак, що співпадають, за найближчий аналог. Недоліками данного пристрою є: - складність конструкції та монтажу; - обмежена величина переміщення поршня. В основу корисної моделі поставлено задачу вдосконалення пневмоциліндра шляхом спрощення його конструкції і встановлення паралельно штоку напрямної. Пневмоциліндр двосторонньої дії складається з гільзи, бокових кришок, штока, з'єднаного з поршнем. Згідно з корисною моделлю, в поршні, паралельно штоку, встановлено між боковими кришками напрямну, яка фіксує вісь поршня від провертання відносно осі гільзи. Між напрямною і кришками встановлено пружини, кінці напрямної входять в отвори в кришках, осі яких перехрещуються з випускними отворами в кришках і кінець напрямної має можливість перекривання випускних отворів. Причинно-наслідковий зв'язок між запропонованими ознаками та очікуваним результатом полягає в наступному. Оскільки конструкцією передбачено встановлення в поршні, паралельно штоку, між боковими кришками напрямної, то можна стверджувати, що така конструкція пристрою забезпечить неможливість провертання поршня відносно осі гільзи. При цьому забезпечиться надійна і правильна орієнтація деталі, яка приєднується до штока, та заданий напрямок дії зусилля, яке створюється тиском повітря. Також забезпечиться гальмування швидкості переміщення поршня в кінцевих позиціях. При цьому суттєво підвищиться надійність роботи циліндра, спроститься його конструкція та монтаж. На кресленні зображено пневмоциліндр, повздовжній переріз. Пневмоциліндр складається з гільзи 1, бокових кришок 2 і 3, штока 4 та поршня 5. Паралельно штоку 4 між боковими кришками 2 і 3 встановлено напрямну 6. Ущільнення поршня 5 та напрямної 6 і гільзи 1 здійснюється за допомогою ущільнень 7 і 8, а штока 4 і кришки 2 ущільненням 9. Напрямна 6 фіксується від радіального переміщення в отворах бокових кришок 2 та 3. Фіксація ущільнення 8 здійснюється шайбами 10. Обидва кінці напрямної 6 входять в отвори 11 та 12 кришок 2 і 3, між напрямною 6 та кришками 2 і 3 встановлені пружини 13 і 14. В кришках 2 і 3 розміщені випускні отвори 15 і 16 та дроселі 17 і 18. Пневмоциліндр працює наступним чином. Стиснене повітря, що подається через випускний отвір 16 в кришці 3 в робочу порожнину, переміщує поршень 5 зі штоком 4. В кінці робочого ходу поршень 5 тисне на упор напрямної 6 і переміщує її в отворі 11 перекриваючи випускний отвір 15. При цьому пружина 13 стискається, а залишок повітря з вихлопної порожнини проходить через дросель 17, за рахунок чого сповільнюється швидкість переміщення поршня 6 зі штоком 4. При зворотному ході стиснене повітря подається через випускний отвір 15, пружина 13 повертає напрямну 6 у вихідне положення і поршень 5 переміщується вліво. В кінці зворотного ходу поршень 5 тисне на упор напрямної 6 і переміщує її в отворі 12 перекриваючи випускний отвір 16. При цьому пружина 14 стискається, а залишок повітря з робочої порожнини проходить через дросель 18, за рахунок чого сповільнюється швидкість переміщення поршня 6 із штоком 4. Таке конструктивне виконання пневмоциліндра суттєво спростить його конструкцію та монтаж і підвищить надійність його роботи. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Пневмоциліндр двосторонньої дії, що складається з гільзи, бокових кришок, штока, з'єднаного з поршнем, який відрізняється тим, що в поршні, паралельно штоку, встановлено між боковими кришками напрямну, яка фіксує вісь поршня від провертання відносно осі гільзи, при цьому між напрямною і кришками встановлено пружини, кінці напрямної входять в отвори в кришках, осі 1 UA 95424 U яких перехрещуються з випускними отворами в кришках і кінець напрямної має можливість перекривання випускних отворів. Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
