Самофокусівна антена з адаптивною поляризацією

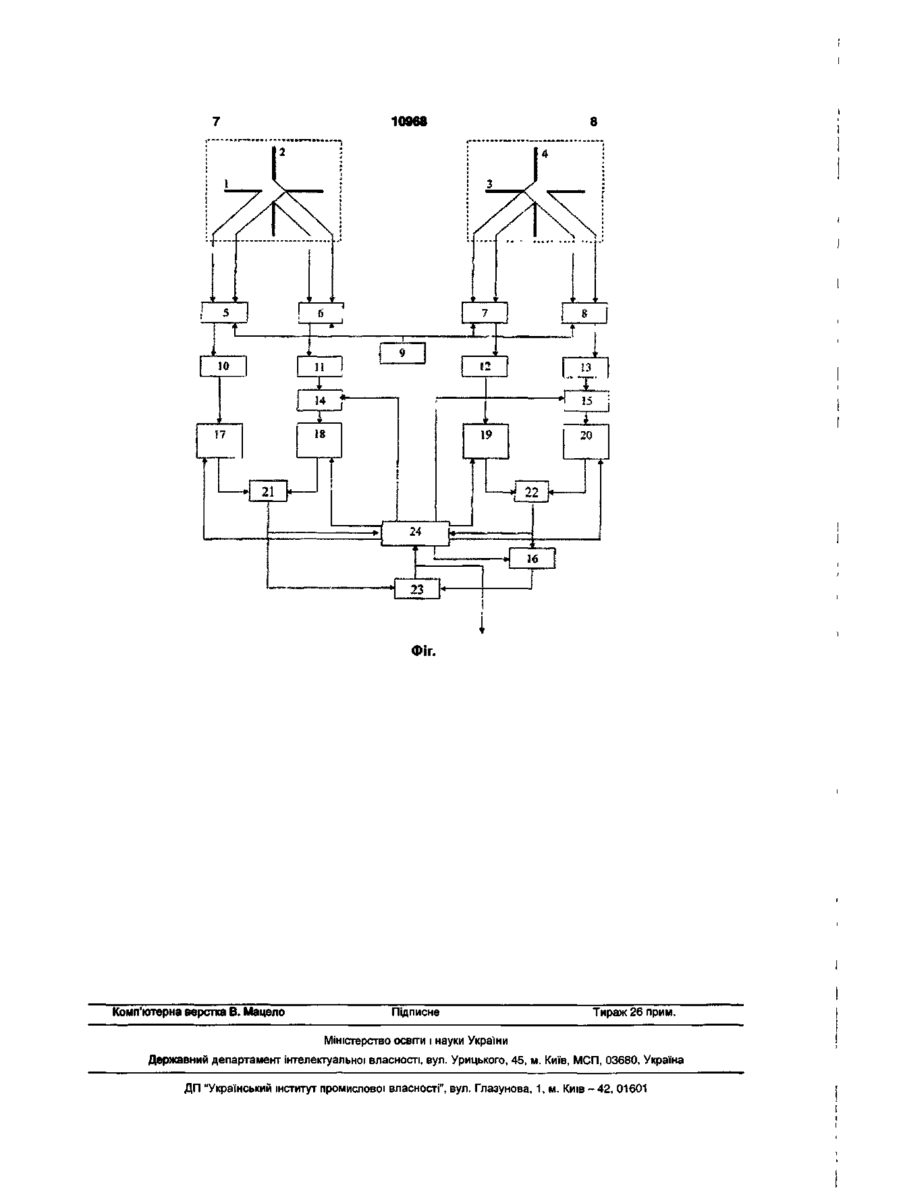

Самофокусівна антена з адаптивною поляризацією, що містить чотири змішувачі, гетеродин, яка відрізняється тим, що додатково містить перший, другий, третій і четвертий змішувачі, треті входи яких приєднані до виходу гетеродина, перші та другі входи першого і другого змішувачів з'єднані з виходами першого і другого симетричних вібраторів антенної решітки, а виходи третього і четвертого симетричних вібраторів антенної решітки підключені до перших і других входів третього і четвертого змішувачів, виходи першого, другого, третього та четвертого змішувачів підключені відповідно до входів першого, другого, третього і четвертого підсилювачів проміжної частоти, виходи другого і четвертого підсилювачів проміжної час тоти приєднані окремо до входів першого і другого фазообертача, виходи яких з'єднані з першими входами відповідно другого і четвертого атенюаторів, виходи першого і третього підсилювачів проміжної частоти підключені відповідно до перших входів першого і третього атенюаторів, другі входи першого, другого, третього і четвертого атенюаторів приєднані відповідно до першого, другого, третього і четвертого виходів процесора, виходи першого і другого атенюаторів підключені до першого і другого входів першого суматора, виходи третього і четвертого атенюаторів підключені до першого і другого входів другого суматора, вихід першого суматора приєднаний до першого входу процесора і до першого входу третього суматора, вихід другого суматора підключений до другого входу процесора і до другого входу третього фазообертача, перший вхід якого приєднаний до п'ятого виходу процесора і вихід якого приєднаний другого входу третього фазообертача, вихід третього фазообертача підключений до третього входу процесора і до виходу схеми. Корисна модель належить до галузі радіовимірювальної техніки і може бути використаний для вимірювання напруженості поля, поляризації та напряму приходу електромагнітної хвилі. Відомі адаптивні антенні системи [1], які використовуються у радіотехнічних установках та приладах, зокрема в радіолокації, і містять фазовану антенну решітку, діаграмостворюючу схему з аналого-цифровими перетворювачами, процесор, три запам'ятовуючі пристрої, комутатор, блок керування, адаптивний пристрій, який має чотири оперативних запам'ятовуючих пристрої, обчислювач скалярного добутку векторів, обчислювач скалярних коефіцієнтів, обчислювач добутку вектора на скаляр, обчислювач різниці векторів, перший та другий комутатори. Такі адаптивні антенні системи не забезпечують самофокусування антени у напрямку приходу хвилі, мають не достатньо великий рівень відношення сигнал/завада та складні в реалізації. З відомих самофокусівних антен найбільш близькою за технічною суттю до винаходу є самофокусівна антена [2], що складається з п елементів, кожен з яких має входи, зв'язані з виходом стабільного генератора, фазовий детектор, змішувач, керований генератор і фільтр та виходи яких приєднані до входів суматора. Недоліком цієї самофокусівної антени є неможливість одночасної адаптації до поляризації хвилі, що надходить. Задачею корисної моделі є забезпечення здатності елементів антенної решітки до самофокусування і адаптації до поляризації електромагнітної хвилі, що приймається. Це дозволяє збільшити відношення сигнал/шум, що зменшує похибки у вимірюванні напруженості поля і спрощує подальші вимірювання поляризаційних характеристик та напряму приходу хвилі. Поставлена задача вирішується тим, що самофокусівна антена з адаптивною поляризацією містить чотири змішувачі, гетеродин, згідно з корисною моделлю перший, другий, третій і четвертий 00 (О О) О) 10968 4 каналів 91, 3 і
