Дощувальний апарат

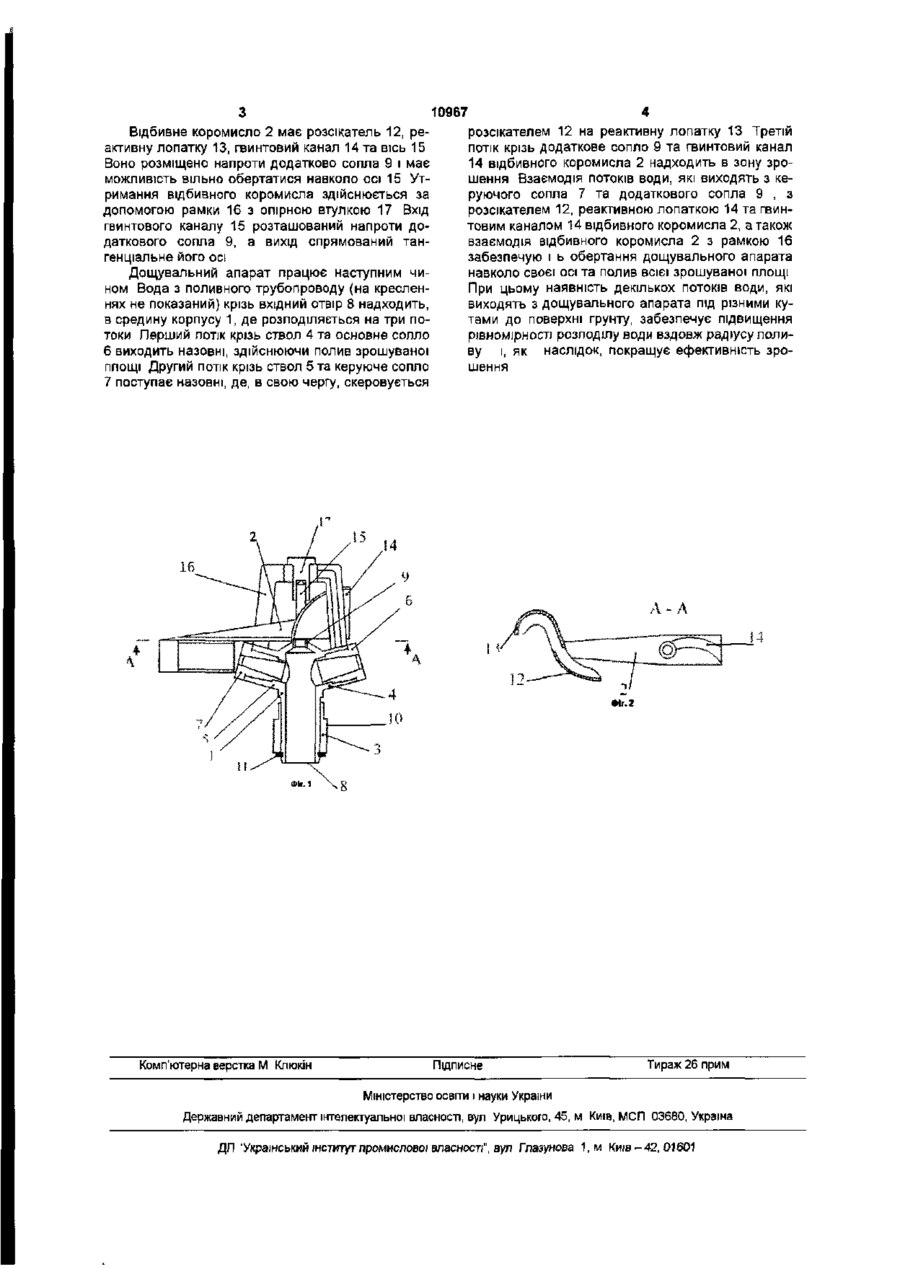

Дощувальний апарат, що містить корпус з вхідним отвором, основним і керуючим соплами, Корисна модель стосується сільського господарства і призначений для подиву с'льськогосподарських культур способом дощування ВІДОМІ дощувальні апарати не в повній мірі забезпечують необхідна рівномірність розподілу дощу по радіусу поливу Загально ВІДОМІ дощувальні апарати, принцип роботи яких базується на розподіленні води, яка під тиском виходить з отворів, по зрошуваній площі Найбільш широке поширення для поливу сільськогосподарських культур отримали дощувальш апарати струминного типу, обертання яких навколо своєї осі здійснюється за допомогою відбивного коромисла Це загально ВІДОМІ дощувальні апарати типу "Роса", "ДКШ-64", "Ram Bird" та багато інших Найбільш близьким по технічній суті, тобто прототипом, є дощувальний апарат № 3 дощувальної машини кругової дії "Фрегат" [Механизация полива Справочник /Штепа Б Г, Носенко В Ф , Винникова Н В и др - ML Агропромиздат, 1990, с 131] Дощувальний апарат складається з корпусу, який має два ствола < основним та керуючим соплами, упори, поворотну втулку, основу та відбивне коромисло з розсікателем і реактивною лопаткою на одному плечі та противагою на і іншому Недоліком цього дощувального апарату є те, що він не забезпечує необхідної за агротехнічними вимогами рівномірності розподілу води по радіус) полива а також недостатньо надійний в роботі В основу корисної моделі покладено удосконалення дощувального апарату шляхом зміни кон та відбивне коромисло, який відрізняється тим, що корпус з боку відбивного коромисла оснащений додатковим соплом, встановленим напроти вхідного отвору, при цьому відбивне коромисло має гвинтовий канал, вхід якого розташований напроти додаткового сопла корпуса, а вихід - тангенціально його осі струкції корпусу і відбивного коромисла з метою покращення рівномірності розподілу дощу по радіусу поливу та підвищення надійності в роботі. Для досягнення поставленої мети у дощувальному апараті, який включай корпус з вхідним отвором, основним і керуючим соплами і відбивне коромисло, корпус збоку відбивного коромисла оснащений додатковим соплом, встановленим напроти вхідного отвору, при цьому вщ бивне коромисло має гвинтовий канал, вхід якого розташований напроти додаткового сопла, а вихід спрямований тангенціальне його осі Запропонована конструкція корпуса J відбивного коромисла надає можливість забезпечити більш високу рівномірність розподілу води по радіусу поливу, а також спростити конструкцію і підвищити надійність роботи і дощувального апарата Суть корисної моделі пояснюється кресленнями На фіг 1 зображений загальний вигляд дощувального апарата (поздовжній розріз), на фіг 2 розріз А-А Дощувальний апарат складається з корпусу 1 відбивного коромисла 2 та основи 3 На боковій циліндричній поверхні корпуса виконано розміщені один , напроти іншого два ствола 4 і 5 в середині котрих за допомогою нарізки встановлені основне сопло 6 та керуюче сопло 7 По осі корпуса виконано вхідний отвір 8 та встановлено додаткове сопло 9 Приєднання дощувального апарата до трубопроводу здійснюється за допомогою основи З, яка на боковій поверхні маг нарізку 10 і розміщена із зазором на корпусі 1 збоку вхідного отвору 8 Герметизація корпусу забезпечується за допомогою ущільнення 11 0) О) 10967 Відбивне коромисло 2 має розсікатель 12, реактивну лопатку 13, гвинтовий канал 14 та вісь 15 Воно розміщено напроти додатково сопла 9 і має можливість вільно обертатися навколо осі 15 Утримання відбивного коромисла здійснюється за допомогою рамки 16 з опірною втулкою 17 Вхід гвинтового каналу 15 розташований напроти додаткового сопла 9, а вихід спрямований тангенціальне ЙОГО ОСІ Дощувальний апарат працює наступним чином Вода з поливного трубопроводу (на кресленнях не показаний) крізь вхідний отвір 8 надходить, в средину корпусу 1, де розподіляється на три потоки Перший потік крізь ствол 4 та основне сопло 6 виходить назовні, здійснюючи полив зрошуваної площі Другий потік крізь ствол 5 та керуюче сопло 7 поступає назовні, де, в свою чергу, скеровується \5 розсікателем 12 на реактивну лопатку 13 Третій потік крізь додаткове сопло 9 та гвинтовий канал 14 відбивного коромисла 2 надходить в зону зрошення Взаємодія потоків води, які виходять з керуючого сопла 7 та додаткового сопла 9 , з розсікателем 12, реактивною лопаткою 14 та гвинтовим каналом 14 відбивного коромисла 2, а також взаємодія відбивного коромисла 2 з рамкою 16 забезпечую і ь обертання дощувального апарата навколо своєї осі та полив всієї зрошуваної площі При цьому наявність декількох потоків води, які виходять з дощувального апарата під різними кутами до поверхні грунту, забезпечує підвищення рівномірності розподілу води вздовж радіусу поливу і, як наслідок, покращує ефективність зрошення 14 16 А Комп'ютерна верстка М Клкжін Підписне Тираж 26 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул Урицького, 45, м Київ, МСП 03680, Україна ДП 'Український інститут промислової власності", вул Глазунова 1,м Киш-42, 01601
