Фрезерований меблевий фасад

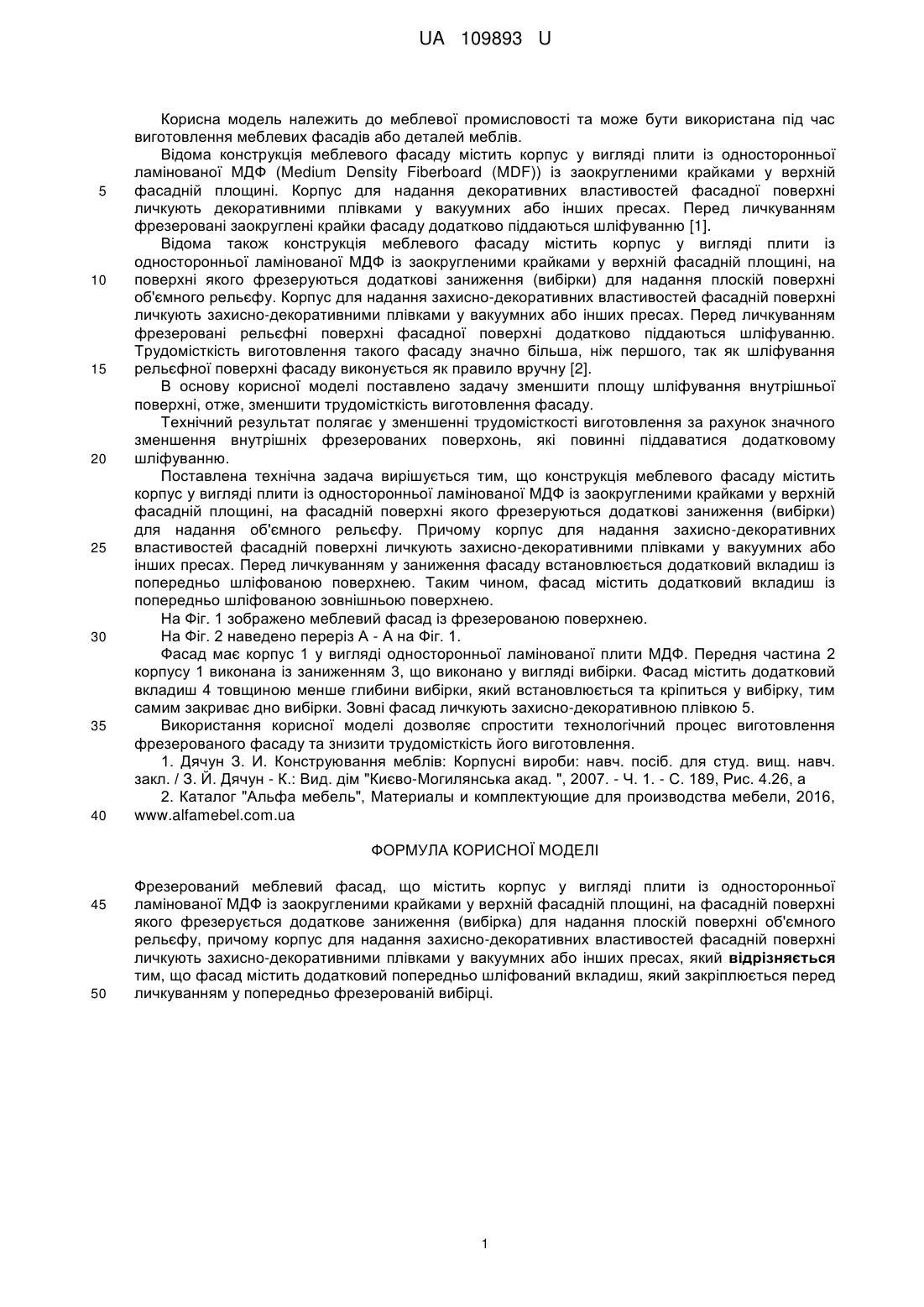

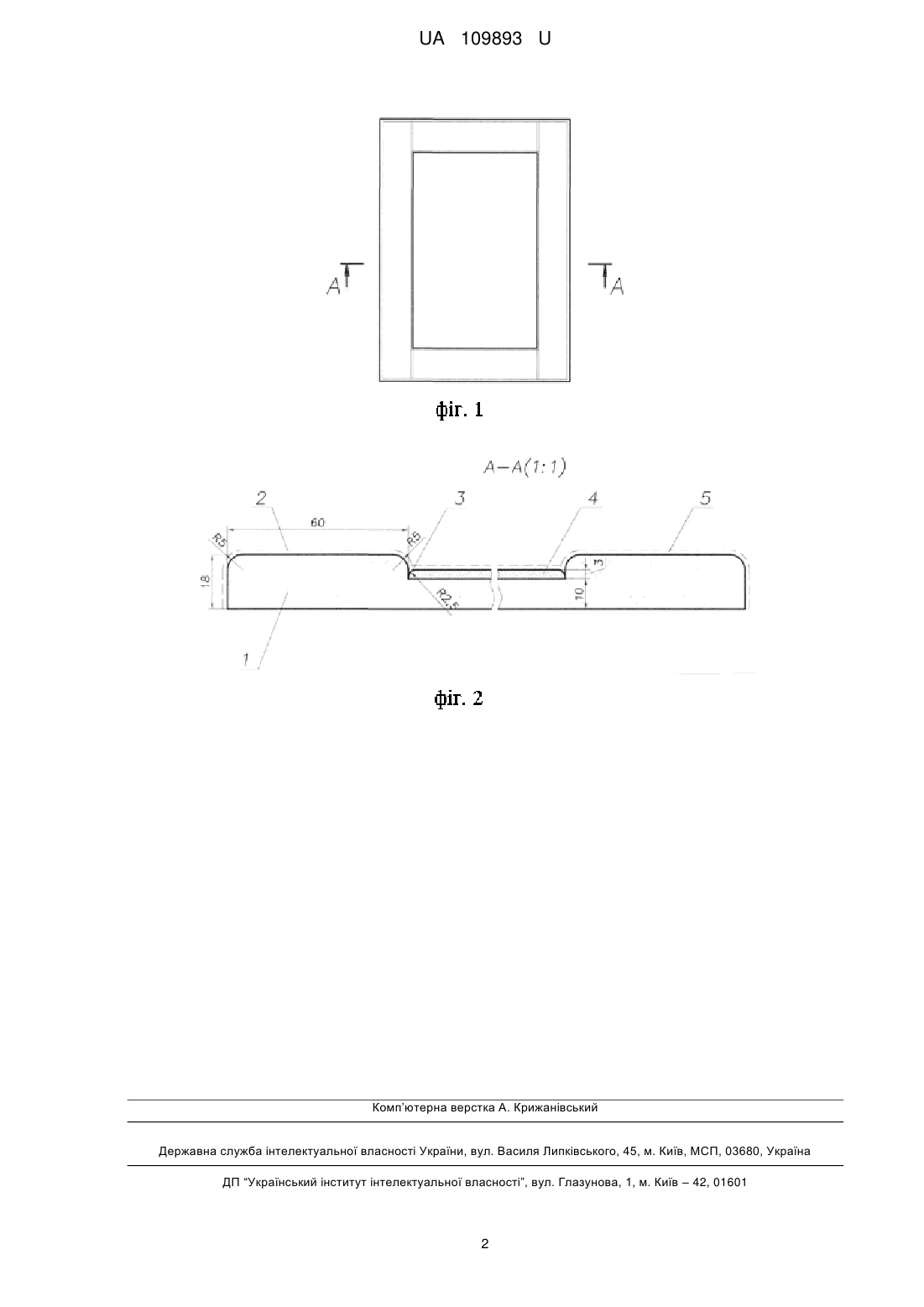

Реферат: Фрезерований меблевий фасад містить корпус у вигляді плити із односторонньої ламінованої МДФ із заокругленими крайками у верхній фасадній площині, на фасадній поверхні якого фрезерується додаткове заниження (вибірка) для надання плоскій поверхні об'ємного рельєфу, причому корпус для надання захисно-декоративних властивостей фасадній поверхні личкують захисно-декоративними плівками у вакуумних або інших пресах. Фасад містить додатковий попередньо шліфований вкладиш, який закріплюється перед личкуванням у попередньо фрезерованій вибірці. UA 109893 U (12) UA 109893 U UA 109893 U 5 10 15 20 25 30 35 40 Корисна модель належить до меблевої промисловості та може бути використана під час виготовлення меблевих фасадів або деталей меблів. Відома конструкція меблевого фасаду містить корпус у вигляді плити із односторонньої ламінованої МДФ (Medium Density Fiberboard (MDF)) із заокругленими крайками у верхній фасадній площині. Корпус для надання декоративних властивостей фасадної поверхні личкують декоративними плівками у вакуумних або інших пресах. Перед личкуванням фрезеровані заокруглені крайки фасаду додатково піддаються шліфуванню [1]. Відома також конструкція меблевого фасаду містить корпус у вигляді плити із односторонньої ламінованої МДФ із заокругленими крайками у верхній фасадній площині, на поверхні якого фрезеруються додаткові заниження (вибірки) для надання плоскій поверхні об'ємного рельєфу. Корпус для надання захисно-декоративних властивостей фасадній поверхні личкують захисно-декоративними плівками у вакуумних або інших пресах. Перед личкуванням фрезеровані рельєфні поверхні фасадної поверхні додатково піддаються шліфуванню. Трудомісткість виготовлення такого фасаду значно більша, ніж першого, так як шліфування рельєфної поверхні фасаду виконується як правило вручну [2]. В основу корисної моделі поставлено задачу зменшити площу шліфування внутрішньої поверхні, отже, зменшити трудомісткість виготовлення фасаду. Технічний результат полягає у зменшенні трудомісткості виготовлення за рахунок значного зменшення внутрішніх фрезерованих поверхонь, які повинні піддаватися додатковому шліфуванню. Поставлена технічна задача вирішується тим, що конструкція меблевого фасаду містить корпус у вигляді плити із односторонньої ламінованої МДФ із заокругленими крайками у верхній фасадній площині, на фасадній поверхні якого фрезеруються додаткові заниження (вибірки) для надання об'ємного рельєфу. Причому корпус для надання захисно-декоративних властивостей фасадній поверхні личкують захисно-декоративними плівками у вакуумних або інших пресах. Перед личкуванням у заниження фасаду встановлюється додатковий вкладиш із попередньо шліфованою поверхнею. Таким чином, фасад містить додатковий вкладиш із попередньо шліфованою зовнішньою поверхнею. На Фіг. 1 зображено меблевий фасад із фрезерованою поверхнею. На Фіг. 2 наведено переріз А - А на Фіг. 1. Фасад має корпус 1 у вигляді односторонньої ламінованої плити МДФ. Передня частина 2 корпусу 1 виконана із заниженням 3, що виконано у вигляді вибірки. Фасад містить додатковий вкладиш 4 товщиною менше глибини вибірки, який встановлюється та кріпиться у вибірку, тим самим закриває дно вибірки. Зовні фасад личкують захисно-декоративною плівкою 5. Використання корисної моделі дозволяє спростити технологічний процес виготовлення фрезерованого фасаду та знизити трудомісткість його виготовлення. 1. Дячун З. И. Конструювання меблів: Корпусні вироби: навч. посіб. для студ. вищ. навч. закл. / З. Й. Дячун - К.: Вид. дім "Києво-Могилянська акад. ", 2007. - Ч. 1. - С. 189, Рис. 4.26, а 2. Каталог "Альфа мебель", Материалы и комплектующие для производства мебели, 2016, www.alfamebel.com.ua ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 50 Фрезерований меблевий фасад, що містить корпус у вигляді плити із односторонньої ламінованої МДФ із заокругленими крайками у верхній фасадній площині, на фасадній поверхні якого фрезерується додаткове заниження (вибірка) для надання плоскій поверхні об'ємного рельєфу, причому корпус для надання захисно-декоративних властивостей фасадній поверхні личкують захисно-декоративними плівками у вакуумних або інших пресах, який відрізняється тим, що фасад містить додатковий попередньо шліфований вкладиш, який закріплюється перед личкуванням у попередньо фрезерованій вибірці. 1 UA 109893 U Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
