Фасад будівлі

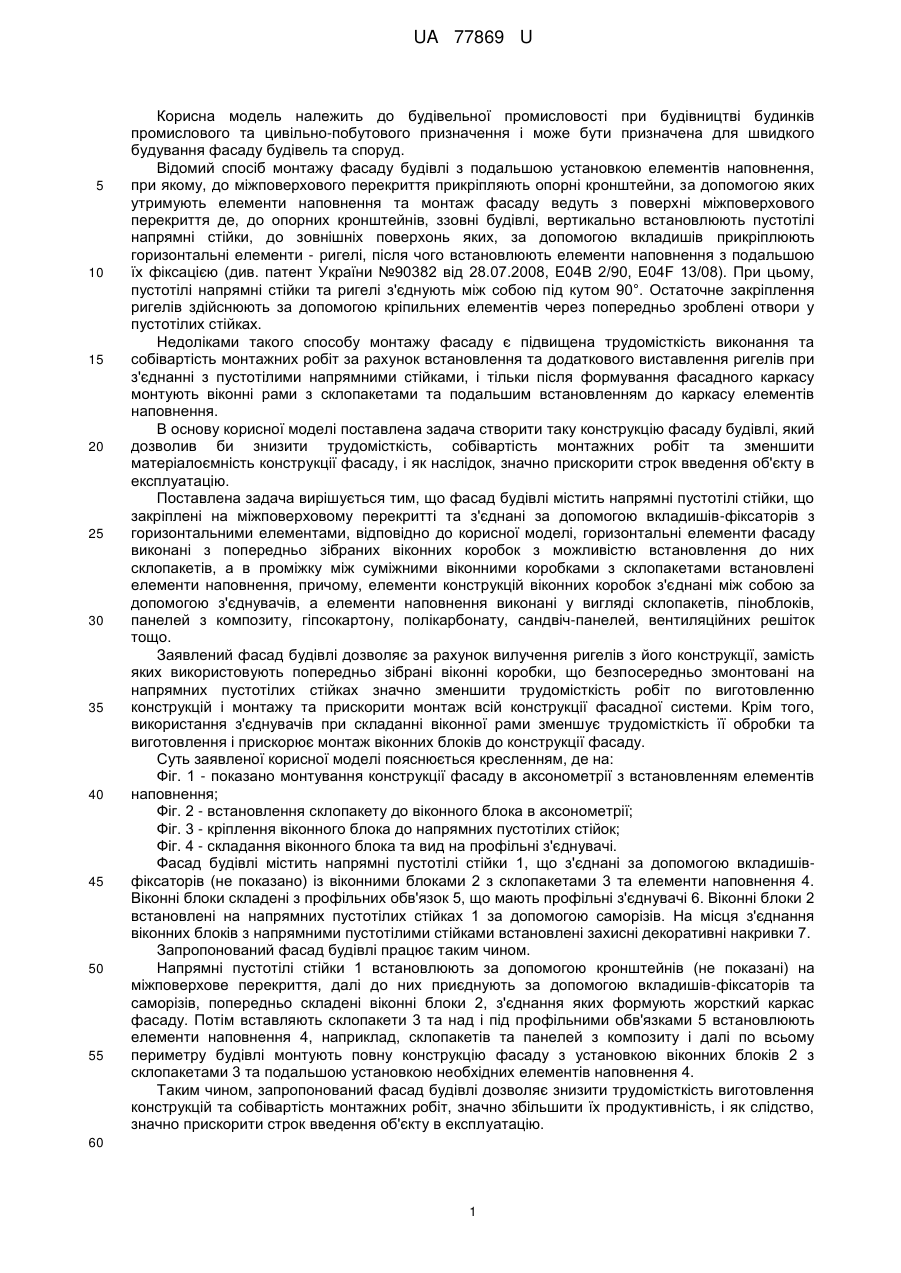

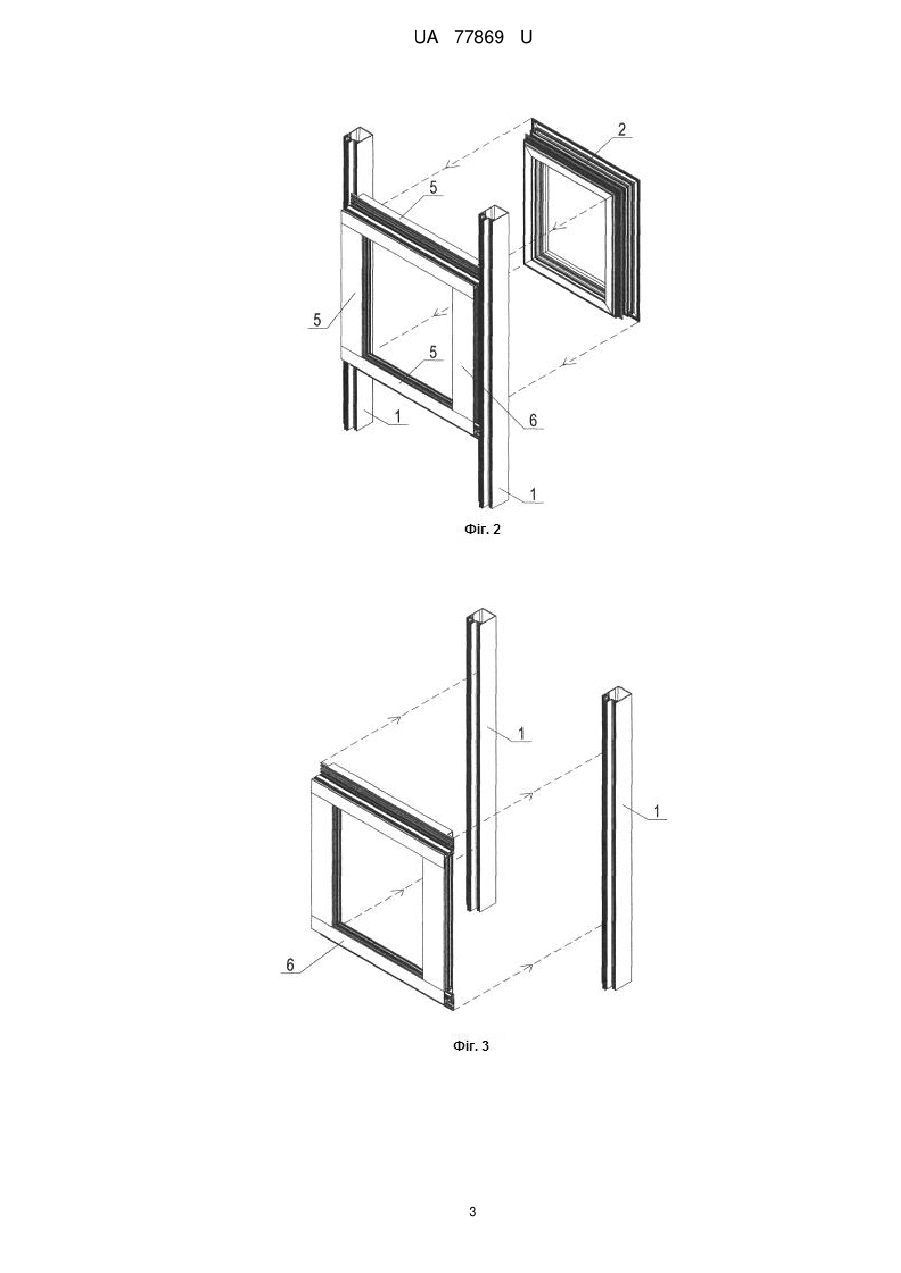

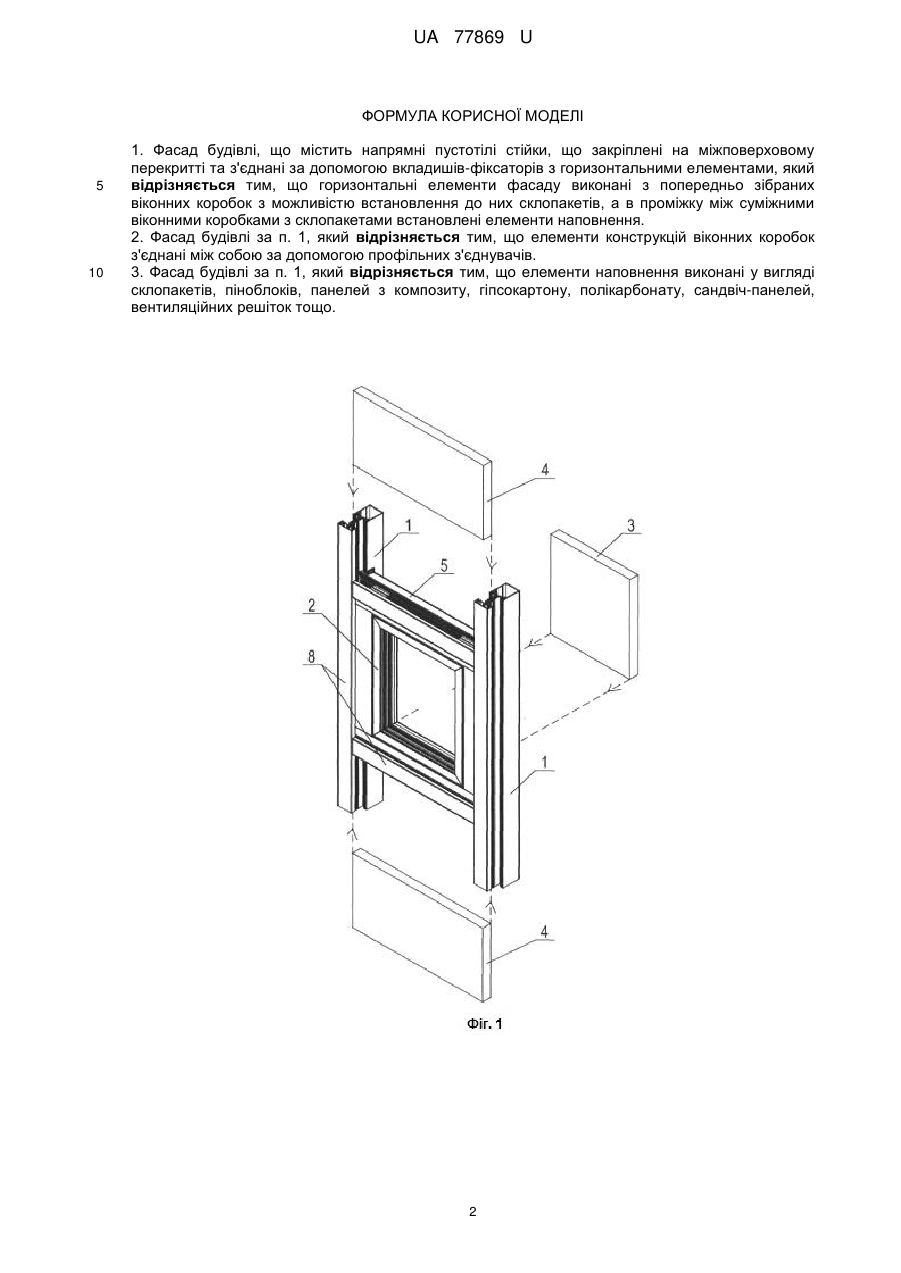

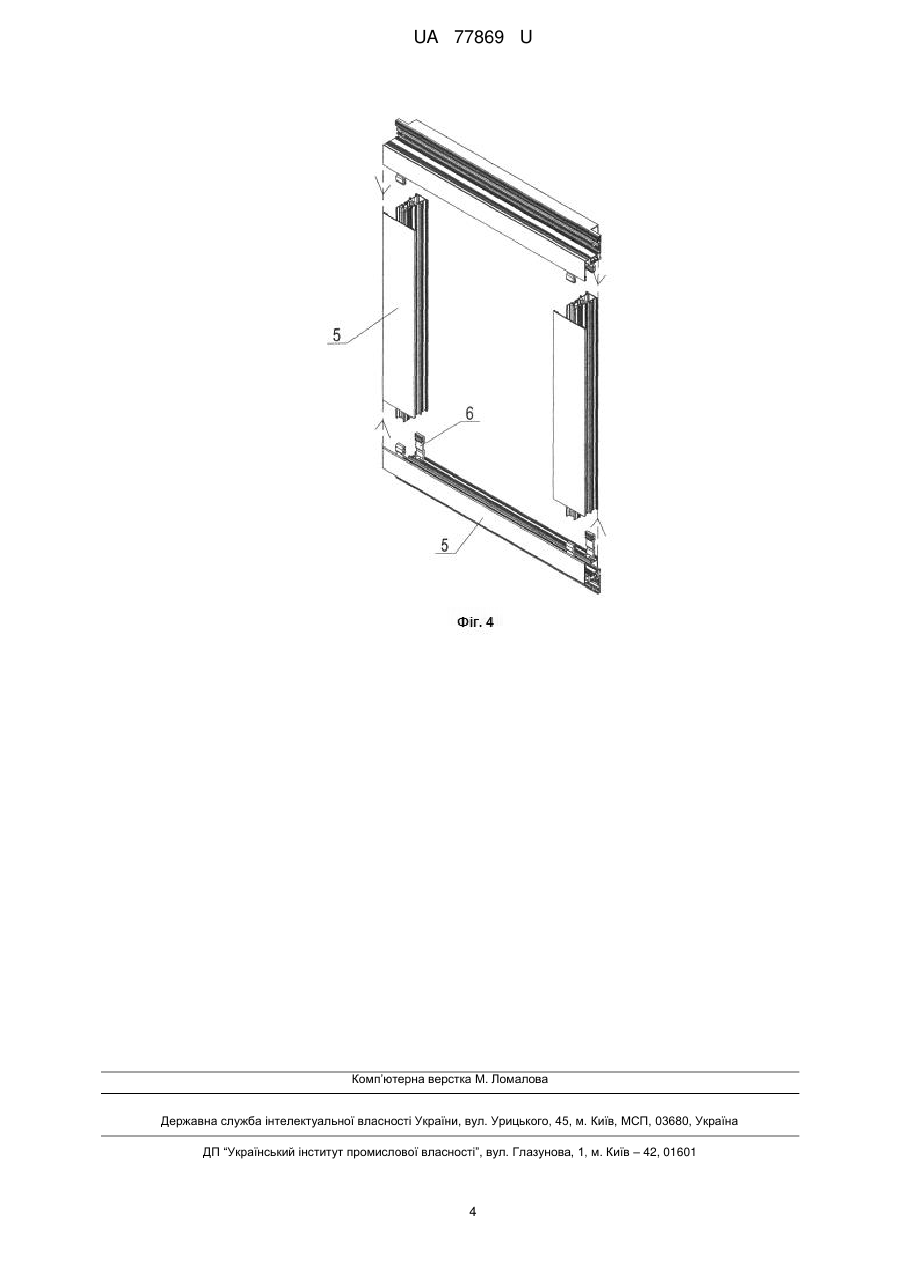

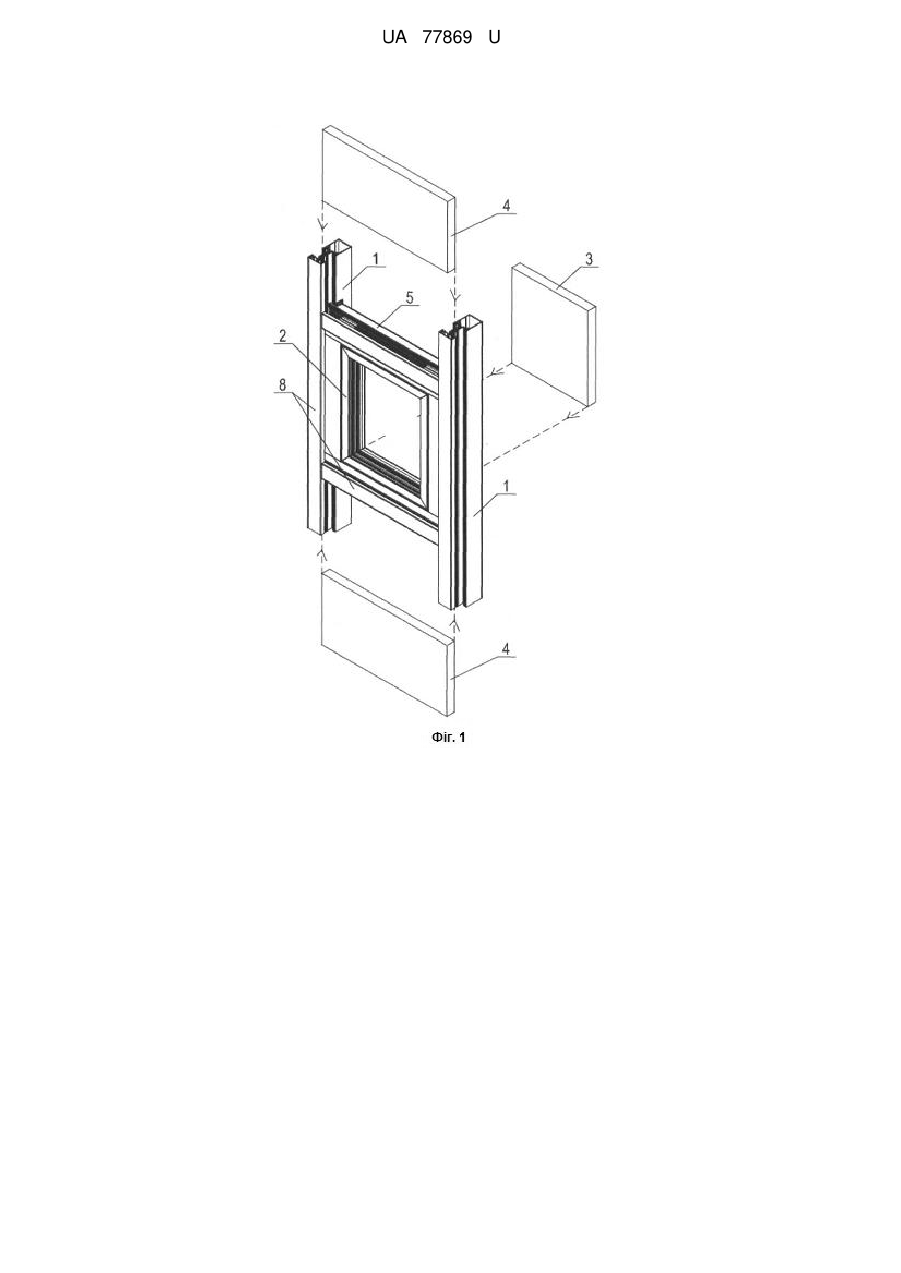

Реферат: Фасад будівлі містить напрямні пустотілі стійки, що закріплені на міжповерховому перекритті та з'єднані за допомогою вкладишів-фіксаторів з горизонтальними елементами. Горизонтальні елементи фасаду виконані з попередньо зібраних віконних коробок з можливістю встановлення до них склопакетів, а в проміжку між суміжними віконними коробками з склопакетами встановлені елементи наповнення. UA 77869 U (54) ФАСАД БУДІВЛІ UA 77869 U UA 77869 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до будівельної промисловості при будівництві будинків промислового та цивільно-побутового призначення і може бути призначена для швидкого будування фасаду будівель та споруд. Відомий спосіб монтажу фасаду будівлі з подальшою установкою елементів наповнення, при якому, до міжповерхового перекриття прикріпляють опорні кронштейни, за допомогою яких утримують елементи наповнення та монтаж фасаду ведуть з поверхні міжповерхового перекриття де, до опорних кронштейнів, ззовні будівлі, вертикально встановлюють пустотілі напрямні стійки, до зовнішніх поверхонь яких, за допомогою вкладишів прикріплюють горизонтальні елементи - ригелі, після чого встановлюють елементи наповнення з подальшою їх фіксацією (див. патент України №90382 від 28.07.2008, Е04В 2/90, E04F 13/08). При цьому, пустотілі напрямні стійки та ригелі з'єднують між собою під кутом 90°. Остаточне закріплення ригелів здійснюють за допомогою кріпильних елементів через попередньо зроблені отвори у пустотілих стійках. Недоліками такого способу монтажу фасаду є підвищена трудомісткість виконання та собівартість монтажних робіт за рахунок встановлення та додаткового виставлення ригелів при з'єднанні з пустотілими напрямними стійками, і тільки після формування фасадного каркасу монтують віконні рами з склопакетами та подальшим встановленням до каркасу елементів наповнення. В основу корисної моделі поставлена задача створити таку конструкцію фасаду будівлі, який дозволив би знизити трудомісткість, собівартість монтажних робіт та зменшити матеріалоємність конструкції фасаду, і як наслідок, значно прискорити строк введення об'єкту в експлуатацію. Поставлена задача вирішується тим, що фасад будівлі містить напрямні пустотілі стійки, що закріплені на міжповерховому перекритті та з'єднані за допомогою вкладишів-фіксаторів з горизонтальними елементами, відповідно до корисної моделі, горизонтальні елементи фасаду виконані з попередньо зібраних віконних коробок з можливістю встановлення до них склопакетів, а в проміжку між суміжними віконними коробками з склопакетами встановлені елементи наповнення, причому, елементи конструкцій віконних коробок з'єднані між собою за допомогою з'єднувачів, а елементи наповнення виконані у вигляді склопакетів, піноблоків, панелей з композиту, гіпсокартону, полікарбонату, сандвіч-панелей, вентиляційних решіток тощо. Заявлений фасад будівлі дозволяє за рахунок вилучення ригелів з його конструкції, замість яких використовують попередньо зібрані віконні коробки, що безпосередньо змонтовані на напрямних пустотілих стійках значно зменшити трудомісткість робіт по виготовленню конструкцій і монтажу та прискорити монтаж всій конструкції фасадної системи. Крім того, використання з'єднувачів при складанні віконної рами зменшує трудомісткість її обробки та виготовлення і прискорює монтаж віконних блоків до конструкції фасаду. Суть заявленої корисної моделі пояснюється кресленням, де на: Фіг. 1 - показано монтування конструкції фасаду в аксонометрії з встановленням елементів наповнення; Фіг. 2 - встановлення склопакету до віконного блока в аксонометрії; Фіг. 3 - кріплення віконного блока до напрямних пустотілих стійок; Фіг. 4 - складання віконного блока та вид на профільні з'єднувачі. Фасад будівлі містить напрямні пустотілі стійки 1, що з'єднані за допомогою вкладишівфіксаторів (не показано) із віконними блоками 2 з склопакетами 3 та елементи наповнення 4. Віконні блоки складені з профільних обв'язок 5, що мають профільні з'єднувачі 6. Віконні блоки 2 встановлені на напрямних пустотілих стійках 1 за допомогою саморізів. На місця з'єднання віконних блоків з напрямними пустотілими стійками встановлені захисні декоративні накривки 7. Запропонований фасад будівлі працює таким чином. Напрямні пустотілі стійки 1 встановлюють за допомогою кронштейнів (не показані) на міжповерхове перекриття, далі до них приєднують за допомогою вкладишів-фіксаторів та саморізів, попередньо складені віконні блоки 2, з'єднання яких формують жорсткий каркас фасаду. Потім вставляють склопакети 3 та над і під профільними обв'язками 5 встановлюють елементи наповнення 4, наприклад, склопакетів та панелей з композиту і далі по всьому периметру будівлі монтують повну конструкцію фасаду з установкою віконних блоків 2 з склопакетами 3 та подальшою установкою необхідних елементів наповнення 4. Таким чином, запропонований фасад будівлі дозволяє знизити трудомісткість виготовлення конструкцій та собівартість монтажних робіт, значно збільшити їх продуктивність, і як слідство, значно прискорити строк введення об'єкту в експлуатацію. 60 1 UA 77869 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 1. Фасад будівлі, що містить напрямні пустотілі стійки, що закріплені на міжповерховому перекритті та з'єднані за допомогою вкладишів-фіксаторів з горизонтальними елементами, який відрізняється тим, що горизонтальні елементи фасаду виконані з попередньо зібраних віконних коробок з можливістю встановлення до них склопакетів, а в проміжку між суміжними віконними коробками з склопакетами встановлені елементи наповнення. 2. Фасад будівлі за п. 1, який відрізняється тим, що елементи конструкцій віконних коробок з'єднані між собою за допомогою профільних з'єднувачів. 3. Фасад будівлі за п. 1, який відрізняється тим, що елементи наповнення виконані у вигляді склопакетів, піноблоків, панелей з композиту, гіпсокартону, полікарбонату, сандвіч-панелей, вентиляційних решіток тощо. 2 UA 77869 U 3 UA 77869 U Комп’ютерна верстка М. Ломалова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
