Датчик поточного положення електродугової плазми (катодної плями)
Формула / Реферат

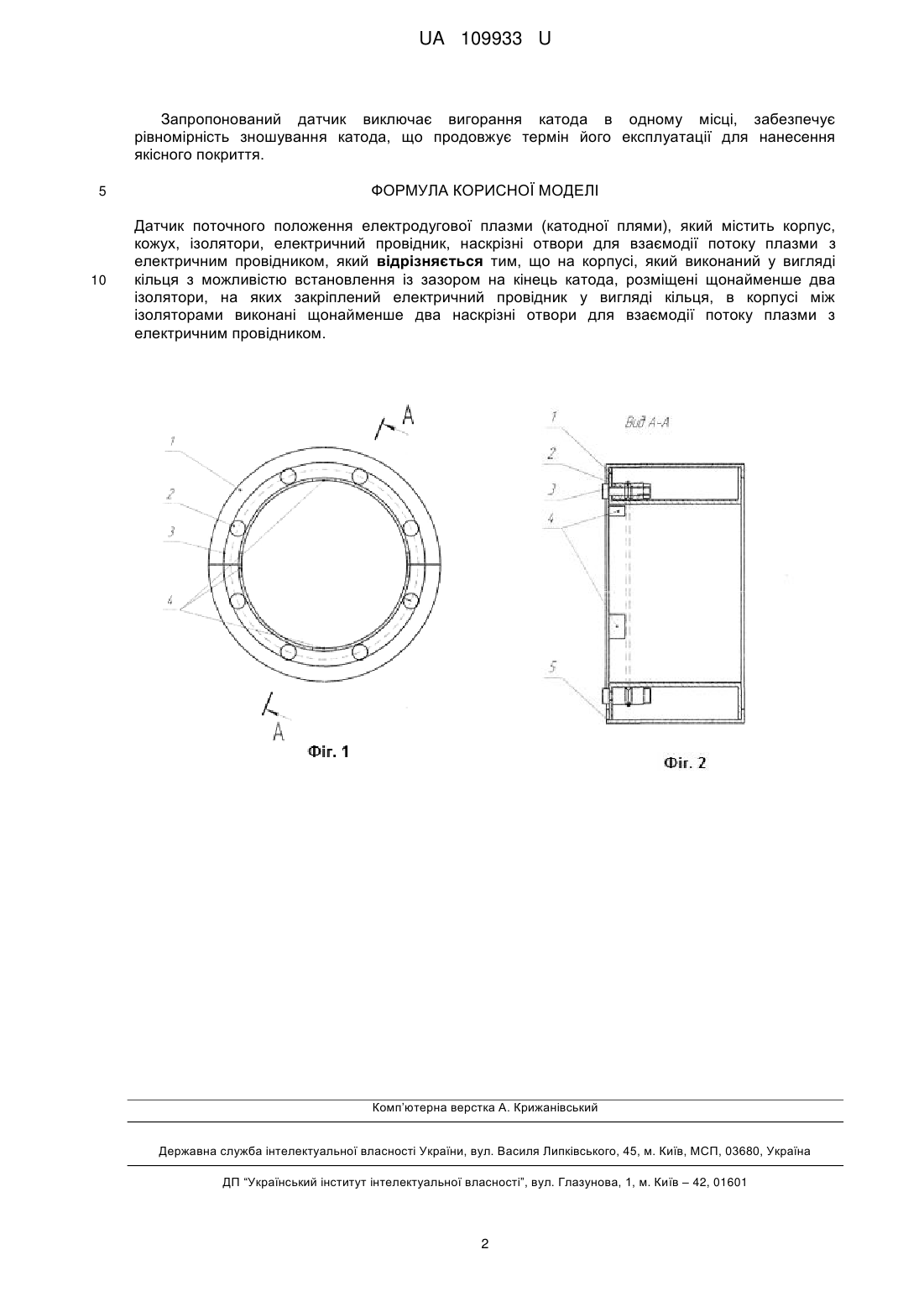

Датчик поточного положення електродугової плазми (катодної плями), який містить корпус, кожух, ізолятори, електричний провідник, наскрізні отвори для взаємодії потоку плазми з електричним провідником, який відрізняється тим, що на корпусі, який виконаний у вигляді кільця з можливістю встановлення із зазором на кінець катода, розміщені щонайменше два ізолятори, на яких закріплений електричний провідник у вигляді кільця, в корпусі між ізоляторами виконані щонайменше два наскрізні отвори для взаємодії потоку плазми з електричним провідником.
Текст

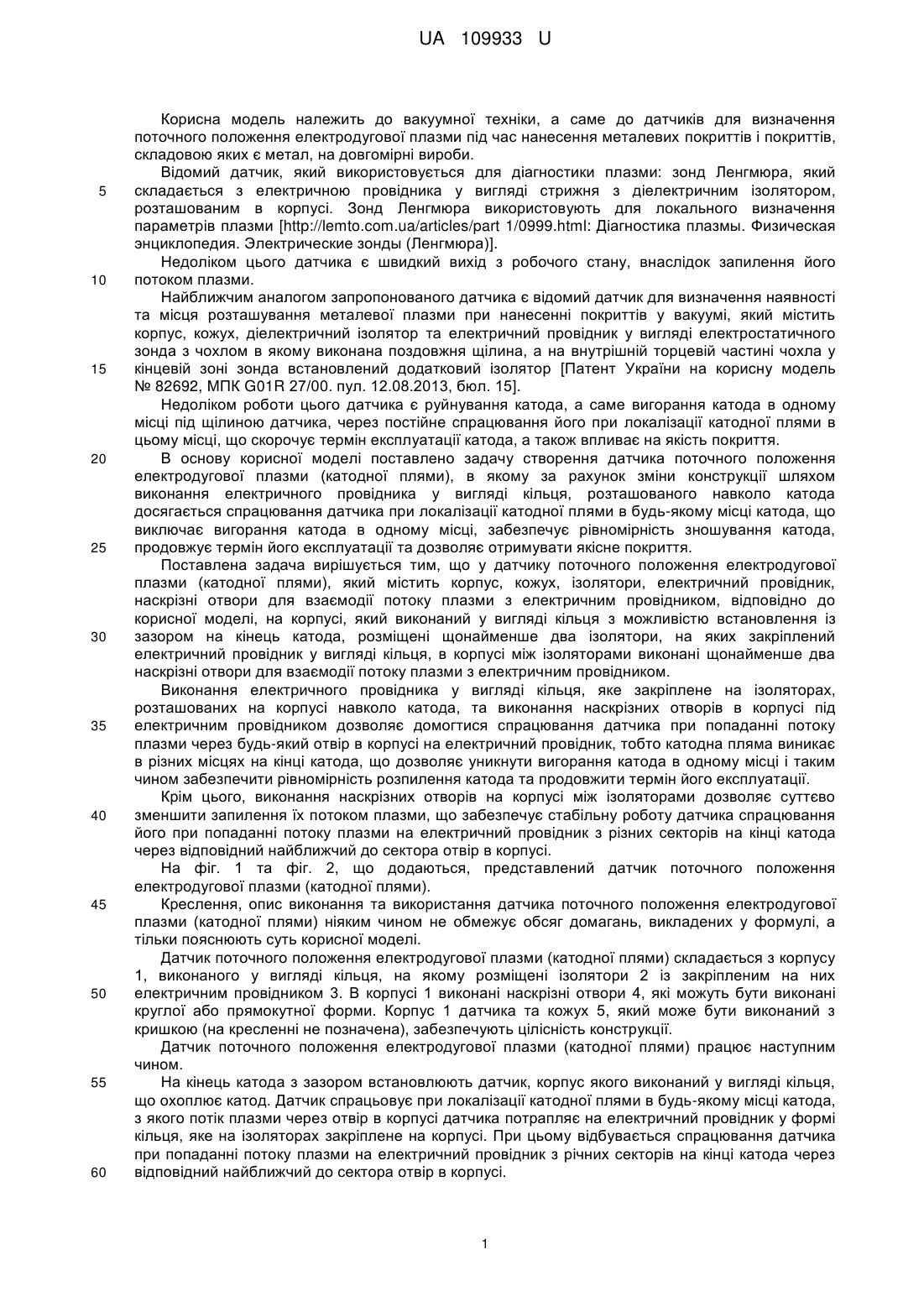

Реферат: Датчик поточного положення електродугової плазми (катодної плями) містить корпус, кожух, ізолятори, електричний провідник, наскрізні отвори для взаємодії потоку плазми з електричним провідником. На корпусі, який виконаний у вигляді кільця з можливістю встановлення із зазором на кінець катода, розміщені щонайменше два ізолятори, на яких закріплений електричний провідник у вигляді кільця, в корпусі між ізоляторами виконані щонайменше два наскрізні отвори для взаємодії потоку плазми з електричним провідником. UA 109933 U (54) ДАТЧИК ПОТОЧНОГО ПОЛОЖЕННЯ ЕЛЕКТРОДУГОВОЇ ПЛАЗМИ (КАТОДНОЇ ПЛЯМИ) UA 109933 U UA 109933 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до вакуумної техніки, а саме до датчиків для визначення поточного положення електродугової плазми під час нанесення металевих покриттів і покриттів, складовою яких є метал, на довгомірні вироби. Відомий датчик, який використовується для діагностики плазми: зонд Ленгмюра, який складається з електричною провідника у вигляді стрижня з діелектричним ізолятором, розташованим в корпусі. Зонд Ленгмюра використовують для локального визначення параметрів плазми [http://lemto.com.ua/articles/part 1/0999.html: Діагностика плазмы. Физическая энциклопедия. Электрические зонды (Ленгмюра)]. Недоліком цього датчика є швидкий вихід з робочого стану, внаслідок запилення його потоком плазми. Найближчим аналогом запропонованого датчика є відомий датчик для визначення наявності та місця розташування металевої плазми при нанесенні покриттів у вакуумі, який містить корпус, кожух, діелектричний ізолятор та електричний провідник у вигляді електростатичного зонда з чохлом в якому виконана поздовжня щілина, а на внутрішній торцевій частині чохла у кінцевій зоні зонда встановлений додатковий ізолятор [Патент України на корисну модель № 82692, МПК G01R 27/00. пул. 12.08.2013, бюл. 15]. Недоліком роботи цього датчика є руйнування катода, а саме вигорання катода в одному місці під щілиною датчика, через постійне спрацювання його при локалізації катодної плями в цьому місці, що скорочує термін експлуатації катода, а також впливає на якість покриття. В основу корисної моделі поставлено задачу створення датчика поточного положення електродугової плазми (катодної плями), в якому за рахунок зміни конструкції шляхом виконання електричного провідника у вигляді кільця, розташованого навколо катода досягається спрацювання датчика при локалізації катодної плями в будь-якому місці катода, що виключає вигорання катода в одному місці, забезпечує рівномірність зношування катода, продовжує термін його експлуатації та дозволяє отримувати якісне покриття. Поставлена задача вирішується тим, що у датчику поточного положення електродугової плазми (катодної плями), який містить корпус, кожух, ізолятори, електричний провідник, наскрізні отвори для взаємодії потоку плазми з електричним провідником, відповідно до корисної моделі, на корпусі, який виконаний у вигляді кільця з можливістю встановлення із зазором на кінець катода, розміщені щонайменше два ізолятори, на яких закріплений електричний провідник у вигляді кільця, в корпусі між ізоляторами виконані щонайменше два наскрізні отвори для взаємодії потоку плазми з електричним провідником. Виконання електричного провідника у вигляді кільця, яке закріплене на ізоляторах, розташованих на корпусі навколо катода, та виконання наскрізних отворів в корпусі під електричним провідником дозволяє домогтися спрацювання датчика при попаданні потоку плазми через будь-який отвір в корпусі на електричний провідник, тобто катодна пляма виникає в різних місцях на кінці катода, що дозволяє уникнути вигорання катода в одному місці і таким чином забезпечити рівномірність розпилення катода та продовжити термін його експлуатації. Крім цього, виконання наскрізних отворів на корпусі між ізоляторами дозволяє суттєво зменшити запилення їх потоком плазми, що забезпечує стабільну роботу датчика спрацювання його при попаданні потоку плазми на електричний провідник з різних секторів на кінці катода через відповідний найближчий до сектора отвір в корпусі. На фіг. 1 та фіг. 2, що додаються, представлений датчик поточного положення електродугової плазми (катодної плями). Креслення, опис виконання та використання датчика поточного положення електродугової плазми (катодної плями) ніяким чином не обмежує обсяг домагань, викладених у формулі, а тільки пояснюють суть корисної моделі. Датчик поточного положення електродугової плазми (катодної плями) складаєтьсяз корпусу 1, виконаного у вигляді кільця, на якому розміщені ізолятори 2 із закріпленим на них електричним провідником 3. В корпусі 1 виконані наскрізні отвори 4, які можуть бути виконані круглої або прямокутної форми. Корпус 1 датчика та кожух 5, який може бути виконаний з кришкою (на кресленні не позначена), забезпечують цілісність конструкції. Датчик поточного положення електродугової плазми (катодної плями) працює наступним чином. На кінець катода з зазором встановлюють датчик, корпус якого виконаний у вигляді кільця, що охоплює катод. Датчик спрацьовує при локалізації катодної плями в будь-якому місці катода, з якого потік плазми через отвір в корпусі датчика потрапляє на електричний провідник у формі кільця, яке на ізоляторах закріплене на корпусі. При цьому відбувається спрацювання датчика при попаданні потоку плазми на електричний провідник з річних секторів на кінці катода через відповідний найближчий до сектора отвір в корпусі. 1 UA 109933 U Запропонований датчик виключає вигорання катода в одному місці, забезпечує рівномірність зношування катода, що продовжує термін його експлуатації для нанесення якісного покриття. 5 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 Датчик поточного положення електродугової плазми (катодної плями), який містить корпус, кожух, ізолятори, електричний провідник, наскрізні отвори для взаємодії потоку плазми з електричним провідником, який відрізняється тим, що на корпусі, який виконаний у вигляді кільця з можливістю встановлення із зазором на кінець катода, розміщені щонайменше два ізолятори, на яких закріплений електричний провідник у вигляді кільця, в корпусі між ізоляторами виконані щонайменше два наскрізні отвори для взаємодії потоку плазми з електричним провідником. Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
