Універсальний манікюрний інструмент для обробки і підготовки нігтьової пластини та кутикули і очищення нігтя

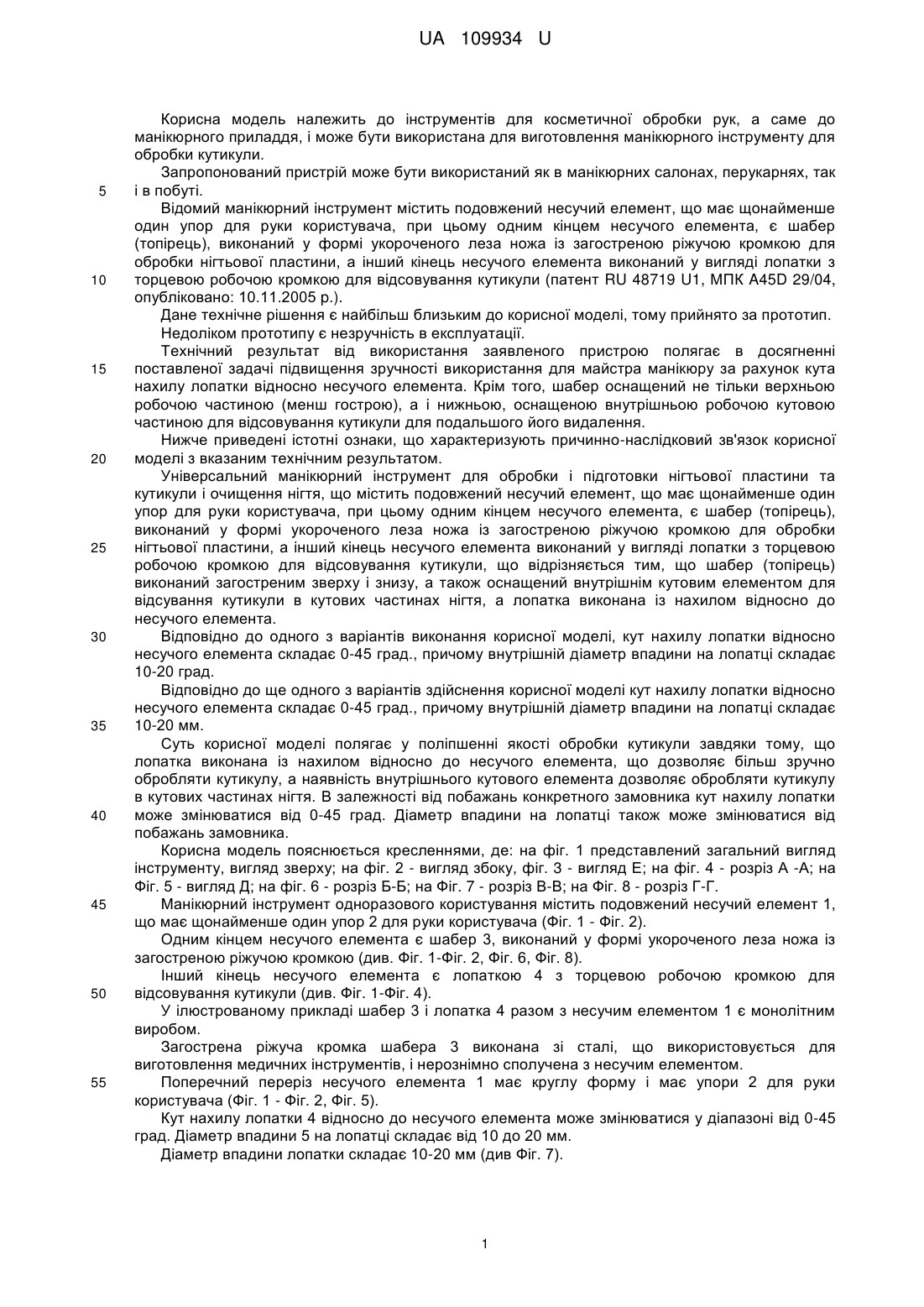

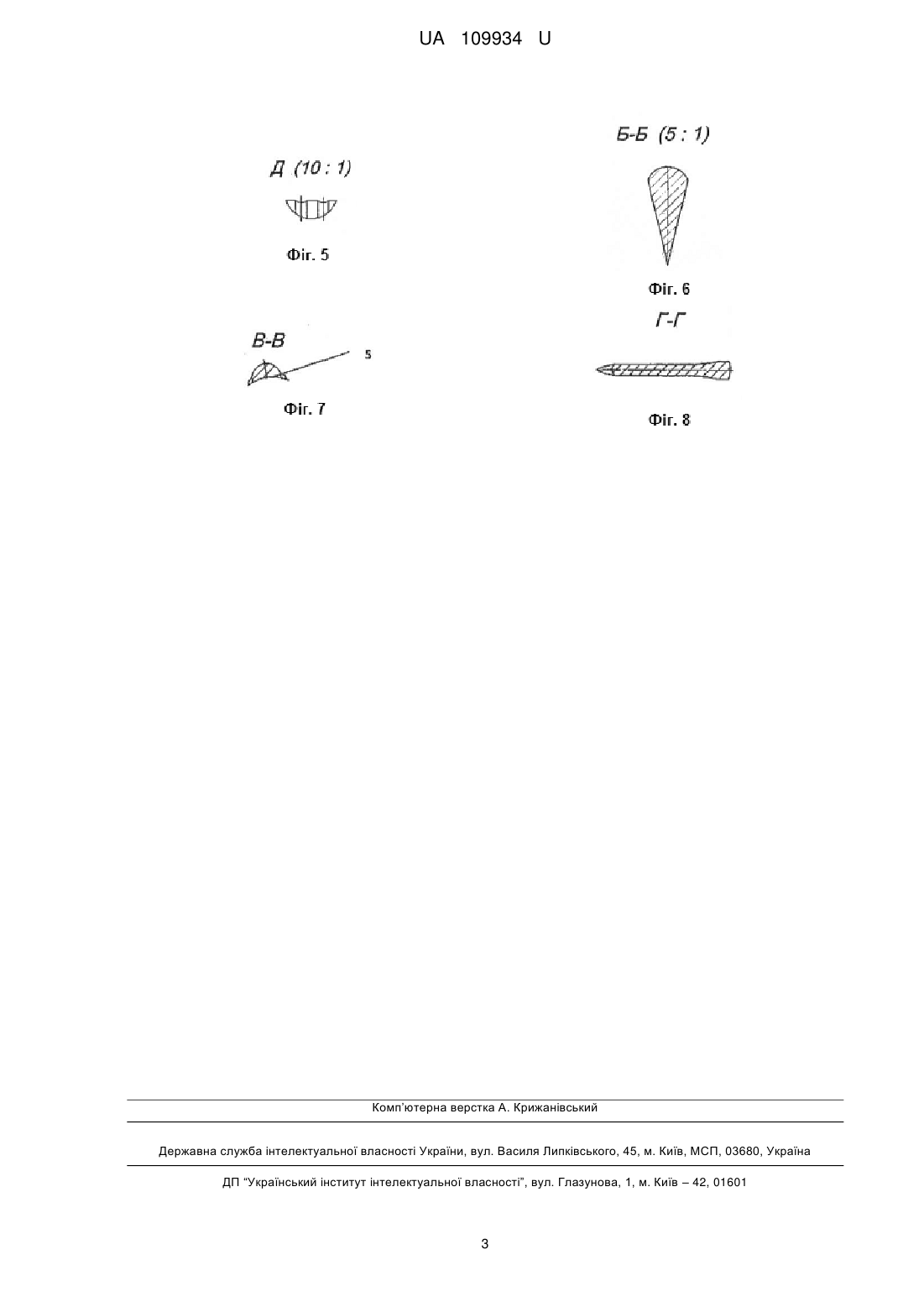

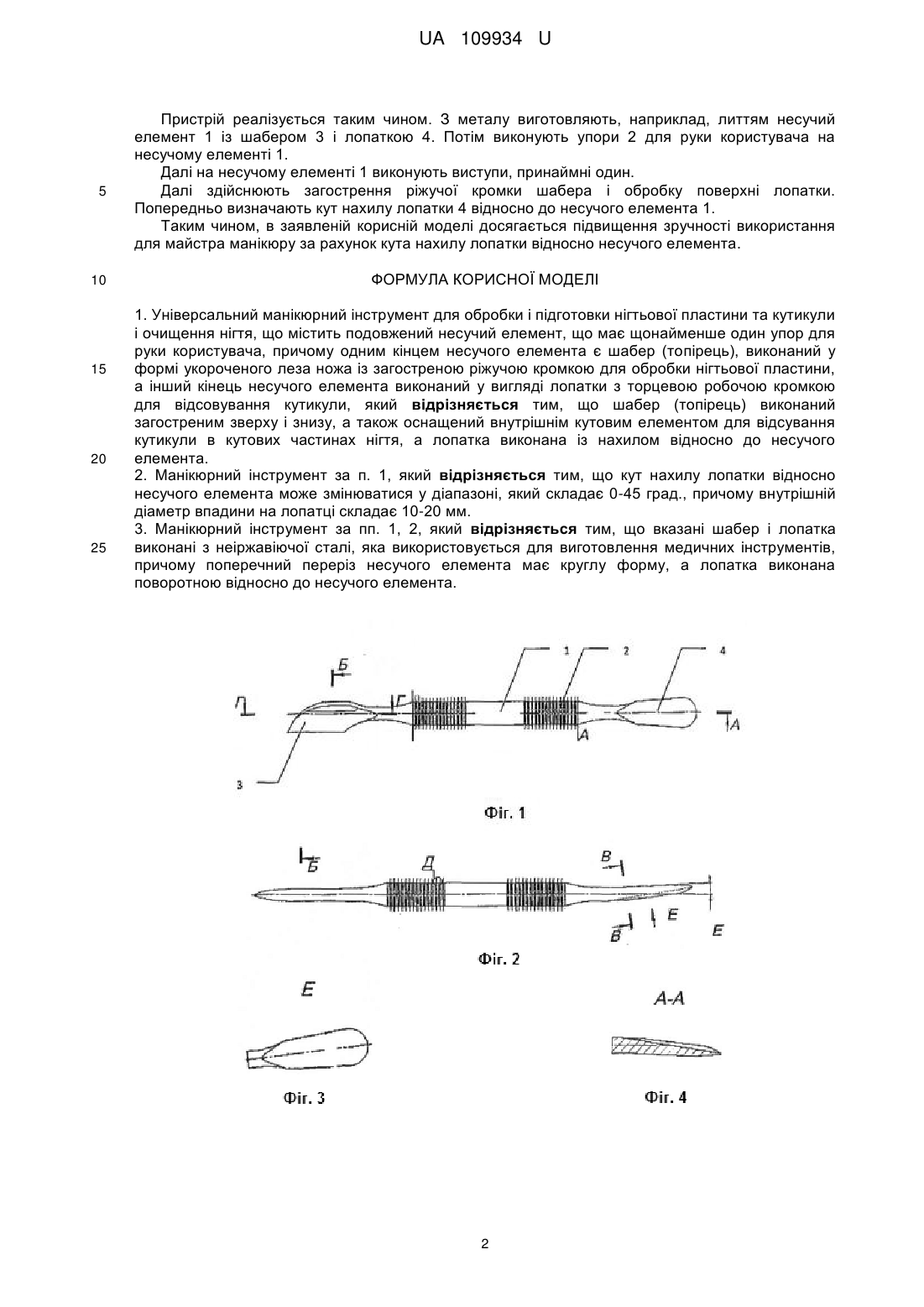

Реферат: Універсальний манікюрний інструмент для обробки і підготовки нігтьової пластини та кутикули і очищення нігтя містить подовжений несучий елемент, що має щонайменше один упор для руки користувача. Одним кінцем несучого елемента є шабер (топірець), виконаний у формі укороченого леза ножа із загостреною ріжучою кромкою для обробки нігтьової пластини, а інший кінець несучого елемента виконаний у вигляді лопатки з торцевою робочою кромкою для відсовування кутикули. Шабер (топірець) виконаний загостреним зверху і знизу, а також оснащений внутрішнім кутовим елементом для відсування кутикули в кутових частинах нігтя. Лопатка виконана із нахилом відносно до несучого елемента. UA 109934 U (54) УНІВЕРСАЛЬНИЙ МАНІКЮРНИЙ ІНСТРУМЕНТ ДЛЯ ОБРОБКИ І ПІДГОТОВКИ НІГТЬОВОЇ ПЛАСТИНИ ТА КУТИКУЛИ І ОЧИЩЕННЯ НІГТЯ UA 109934 U UA 109934 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до інструментів для косметичної обробки рук, а саме до манікюрного приладдя, і може бути використана для виготовлення манікюрного інструменту для обробки кутикули. Запропонований пристрій може бути використаний як в манікюрних салонах, перукарнях, так і в побуті. Відомий манікюрний інструмент містить подовжений несучий елемент, що має щонайменше один упор для руки користувача, при цьому одним кінцем несучого елемента, є шабер (топірець), виконаний у формі укороченого леза ножа із загостреною ріжучою кромкою для обробки нігтьової пластини, а інший кінець несучого елемента виконаний у вигляді лопатки з торцевою робочою кромкою для відсовування кутикули (патент RU 48719 U1, МПК A45D 29/04, опубліковано: 10.11.2005 p.). Дане технічне рішення є найбільш близьким до корисної моделі, тому прийнято за прототип. Недоліком прототипу є незручність в експлуатації. Технічний результат від використання заявленого пристрою полягає в досягненні поставленої задачі підвищення зручності використання для майстра манікюру за рахунок кута нахилу лопатки відносно несучого елемента. Крім того, шабер оснащений не тільки верхньою робочою частиною (менш гострою), а і нижньою, оснащеною внутрішньою робочою кутовою частиною для відсовування кутикули для подальшого його видалення. Нижче приведені істотні ознаки, що характеризують причинно-наслідковий зв'язок корисної моделі з вказаним технічним результатом. Універсальний манікюрний інструмент для обробки і підготовки нігтьової пластини та кутикули і очищення нігтя, що містить подовжений несучий елемент, що має щонайменше один упор для руки користувача, при цьому одним кінцем несучого елемента, є шабер (топірець), виконаний у формі укороченого леза ножа із загостреною ріжучою кромкою для обробки нігтьової пластини, а інший кінець несучого елемента виконаний у вигляді лопатки з торцевою робочою кромкою для відсовування кутикули, що відрізняється тим, що шабер (топірець) виконаний загостреним зверху і знизу, а також оснащений внутрішнім кутовим елементом для відсування кутикули в кутових частинах нігтя, а лопатка виконана із нахилом відносно до несучого елемента. Відповідно до одного з варіантів виконання корисної моделі, кут нахилу лопатки відносно несучого елемента складає 0-45 град., причому внутрішній діаметр впадини на лопатці складає 10-20 град. Відповідно до ще одного з варіантів здійснення корисної моделі кут нахилу лопатки відносно несучого елемента складає 0-45 град., причому внутрішній діаметр впадини на лопатці складає 10-20 мм. Суть корисної моделі полягає у поліпшенні якості обробки кутикули завдяки тому, що лопатка виконана із нахилом відносно до несучого елемента, що дозволяє більш зручно обробляти кутикулу, а наявність внутрішнього кутового елемента дозволяє обробляти кутикулу в кутових частинах нігтя. В залежності від побажань конкретного замовника кут нахилу лопатки може змінюватися від 0-45 град. Діаметр впадини на лопатці також може змінюватися від побажань замовника. Корисна модель пояснюється кресленнями, де: на фіг. 1 представлений загальний вигляд інструменту, вигляд зверху; на фіг. 2 - вигляд збоку, фіг. 3 - вигляд Е; на фіг. 4 - розріз А -А; на Фіг. 5 - вигляд Д; на фіг. 6 - розріз Б-Б; на Фіг. 7 - розріз В-В; на Фіг. 8 - розріз Г-Г. Манікюрний інструмент одноразового користування містить подовжений несучий елемент 1, що має щонайменше один упор 2 для руки користувача (Фіг. 1 - Фіг. 2). Одним кінцем несучого елемента є шабер 3, виконаний у формі укороченого леза ножа із загостреною ріжучою кромкою (див. Фіг. 1-Фіг. 2, Фіг. 6, Фіг. 8). Інший кінець несучого елемента є лопаткою 4 з торцевою робочою кромкою для відсовування кутикули (див. Фіг. 1-Фіг. 4). У ілюстрованому прикладі шабер 3 і лопатка 4 разом з несучим елементом 1 є монолітним виробом. Загострена ріжуча кромка шабера 3 виконана зі сталі, що використовується для виготовлення медичних інструментів, і нерознімно сполучена з несучим елементом. Поперечний переріз несучого елемента 1 має круглу форму і має упори 2 для руки користувача (Фіг. 1 - Фіг. 2, Фіг. 5). Кут нахилу лопатки 4 відносно до несучого елемента може змінюватися у діапазоні від 0-45 град. Діаметр впадини 5 на лопатці складає від 10 до 20 мм. Діаметр впадини лопатки складає 10-20 мм (див Фіг. 7). 1 UA 109934 U 5 10 15 20 25 Пристрій реалізується таким чином. З металу виготовляють, наприклад, литтям несучий елемент 1 із шабером 3 і лопаткою 4. Потім виконують упори 2 для руки користувача на несучому елементі 1. Далі на несучому елементі 1 виконують виступи, принаймні один. Далі здійснюють загострення ріжучої кромки шабера і обробку поверхні лопатки. Попередньо визначають кут нахилу лопатки 4 відносно до несучого елемента 1. Таким чином, в заявленій корисній моделі досягається підвищення зручності використання для майстра манікюру за рахунок кута нахилу лопатки відносно несучого елемента. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 1. Універсальний манікюрний інструмент для обробки і підготовки нігтьової пластини та кутикули і очищення нігтя, що містить подовжений несучий елемент, що має щонайменше один упор для руки користувача, причому одним кінцем несучого елемента є шабер (топірець), виконаний у формі укороченого леза ножа із загостреною ріжучою кромкою для обробки нігтьової пластини, а інший кінець несучого елемента виконаний у вигляді лопатки з торцевою робочою кромкою для відсовування кутикули, який відрізняється тим, що шабер (топірець) виконаний загостреним зверху і знизу, а також оснащений внутрішнім кутовим елементом для відсування кутикули в кутових частинах нігтя, а лопатка виконана із нахилом відносно до несучого елемента. 2. Манікюрний інструмент за п. 1, який відрізняється тим, що кут нахилу лопатки відносно несучого елемента може змінюватися у діапазоні, який складає 0-45 град., причому внутрішній діаметр впадини на лопатці складає 10-20 мм. 3. Манікюрний інструмент за пп. 1, 2, який відрізняється тим, що вказані шабер і лопатка виконані з неіржавіючої сталі, яка використовується для виготовлення медичних інструментів, причому поперечний переріз несучого елемента має круглу форму, а лопатка виконана поворотною відносно до несучого елемента. 2 UA 109934 U Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
