Полімерна композиція

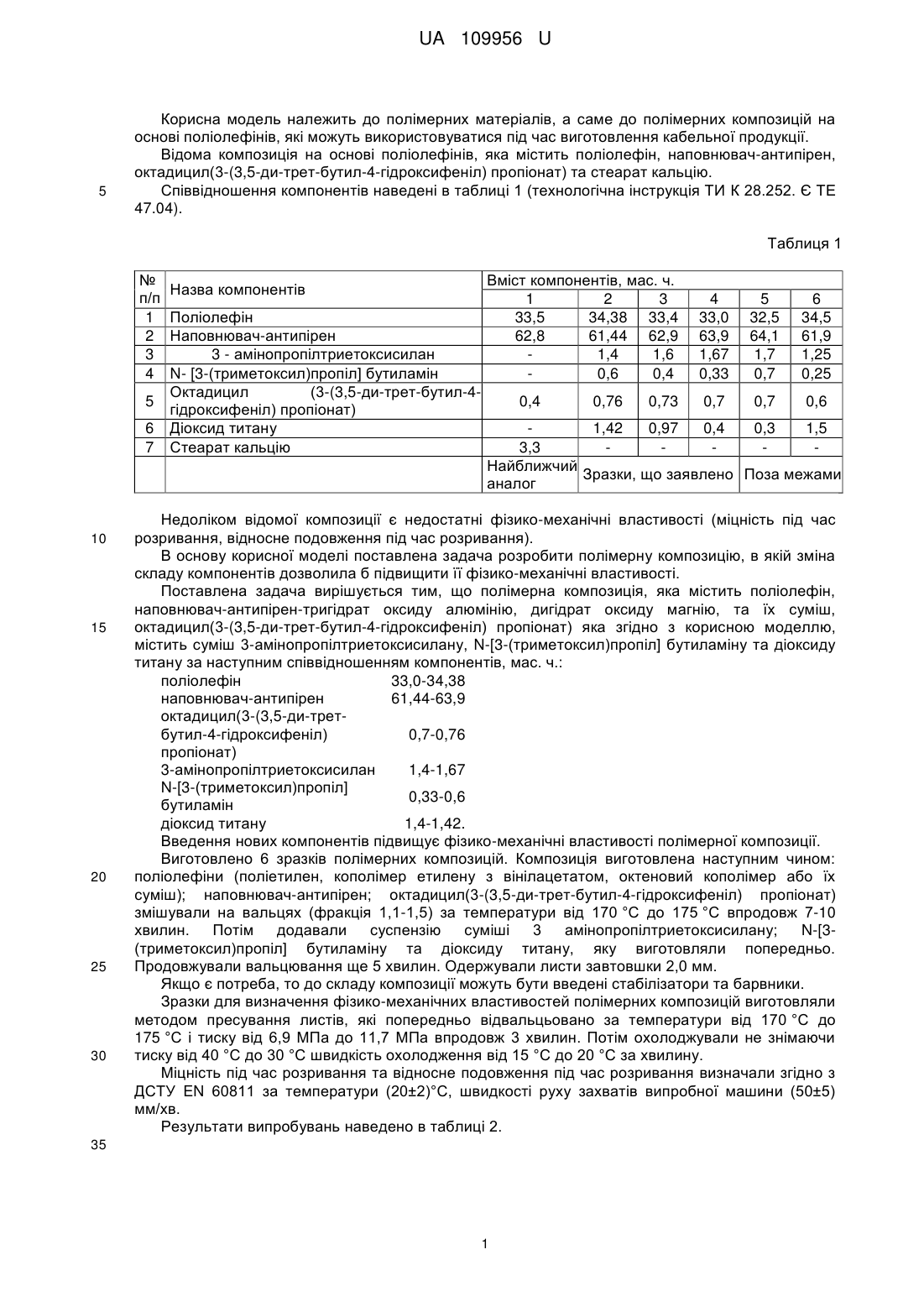

Реферат: Полімерна композиція містить поліолефін, наповнювач-антипірен, октадицил(3-(3,5-ди-третбутил-4-гідроксифеніл)пропіонат), суміш 3-амінопропілтриетоксисилану, N-[3(триметоксил)пропіл]бутиламіну та діоксиду титану. UA 109956 U (12) UA 109956 U UA 109956 U 5 Корисна модель належить до полімерних матеріалів, а саме до полімерних композицій на основі поліолефінів, які можуть використовуватися під час виготовлення кабельної продукції. Відома композиція на основі поліолефінів, яка містить поліолефін, наповнювач-антипірен, октадицил(3-(3,5-ди-трет-бутил-4-гідроксифеніл) пропіонат) та стеарат кальцію. Співвідношення компонентів наведені в таблиці 1 (технологічна інструкція ТИ К 28.252. Є ТЕ 47.04). Таблиця 1 № п/п 1 2 3 4 5 6 7 10 15 20 25 30 Назва компонентів Поліолефін Наповнювач-антипірен 3 - амінопропілтриетоксисилан N- [3-(триметоксил)пропіл] бутиламін Октадицил (3-(3,5-ди-трет-бутил-4гідроксифеніл) пропіонат) Діоксид титану Стеарат кальцію Вміст компонентів, мас. ч. 1 2 3 33,5 34,38 33,4 62,8 61,44 62,9 1,4 1,6 0,6 0,4 0,4 0,76 0,73 4 33,0 63,9 1,67 0,33 5 32,5 64,1 1,7 0,7 6 34,5 61,9 1,25 0,25 0,7 0,7 0,6 1,42 0,97 0,4 0,3 1,5 3,3 Найближчий Зразки, що заявлено Поза межами аналог Недоліком відомої композиції є недостатні фізико-механічні властивості (міцність під час розривання, відносне подовження під час розривання). В основу корисної моделі поставлена задача розробити полімерну композицію, в якій зміна складу компонентів дозволила б підвищити її фізико-механічні властивості. Поставлена задача вирішується тим, що полімерна композиція, яка містить поліолефін, наповнювач-антипірен-тригідрат оксиду алюмінію, дигідрат оксиду магнію, та їх суміш, октадицил(3-(3,5-ди-трет-бутил-4-гідроксифеніл) пропіонат) яка згідно з корисною моделлю, містить суміш 3-амінопропілтриетоксисилану, N-[3-(триметоксил)пропіл] бутиламіну та діоксиду титану за наступним співвідношенням компонентів, мас. ч.: поліолефін 33,0-34,38 наповнювач-антипірен 61,44-63,9 октадицил(3-(3,5-ди-третбутил-4-гідроксифеніл) 0,7-0,76 пропіонат) 3-амінопропілтриетоксисилан 1,4-1,67 N-[3-(триметоксил)пропіл] 0,33-0,6 бутиламін діоксид титану 1,4-1,42. Введення нових компонентів підвищує фізико-механічні властивості полімерної композиції. Виготовлено 6 зразків полімерних композицій. Композиція виготовлена наступним чином: поліолефіни (поліетилен, кополімер етилену з вінілацетатом, октеновий кополімер або їх суміш); наповнювач-антипірен; октадицил(3-(3,5-ди-трет-бутил-4-гідроксифеніл) пропіонат) змішували на вальцях (фракція 1,1-1,5) за температури від 170 °C до 175 °C впродовж 7-10 хвилин. Потім додавали суспензію суміші 3 амінопропілтриетоксисилану; N-[3(триметоксил)пропіл] бутиламіну та діоксиду титану, яку виготовляли попередньо. Продовжували вальцювання ще 5 хвилин. Одержували листи завтовшки 2,0 мм. Якщо є потреба, то до складу композиції можуть бути введені стабілізатори та барвники. Зразки для визначення фізико-механічних властивостей полімерних композицій виготовляли методом пресування листів, які попередньо відвальцьовано за температури від 170 °C до 175 °C і тиску від 6,9 МПа до 11,7 МПа впродовж 3 хвилин. Потім охолоджували не знімаючи тиску від 40 °C до 30 °C швидкість охолодження від 15 °C до 20 °C за хвилину. Міцність під час розривання та відносне подовження під час розривання визначали згідно з ДСТУ EN 60811 за температури (20±2)°С, швидкості руху захватів випробної машини (50±5) мм/хв. Результати випробувань наведено в таблиці 2. 35 1 UA 109956 U Таблиця 2 № композиції 1 2 3 4 5 6 Найменування показників Міцність під час розривання, Відносне подовження під час розривання, МПа % 120 100 145 150 140 145 135 145 100 100 110 105 Результати випробувань показали, що полімерна композиція, яку заявлено, має підвищені фізико-механічні властивості. 5 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 Полімерна композиція, яка містить поліолефін, наповнювач-антипірен, октадицил(3-(3,5-дитрет-бутил-4-гідроксифеніл)пропіонат), яка відрізняється тим, що містить суміш 3амінопропілтриетоксисилану, N-[3-(триметоксил)пропіл]бутиламіну та діоксиду титану, за наступним співвідношенням компонентів, мас. ч.: поліолефін 33,0-34,38 наповнювач-антипірен 61,44-63,9 октадицил(3-(3,5-ди-трет-бутил-40,7-0,76 гідроксифеніл)пропіонат) 3-амінопропілтриетоксисилан N-[3(триметоксил)пропіл]бутиламін діоксид титану 1,4-1,67 0,33-0,6 1,4-1,42. Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
