Спосіб кріплення циліндричних виробів тамподрукарської машини

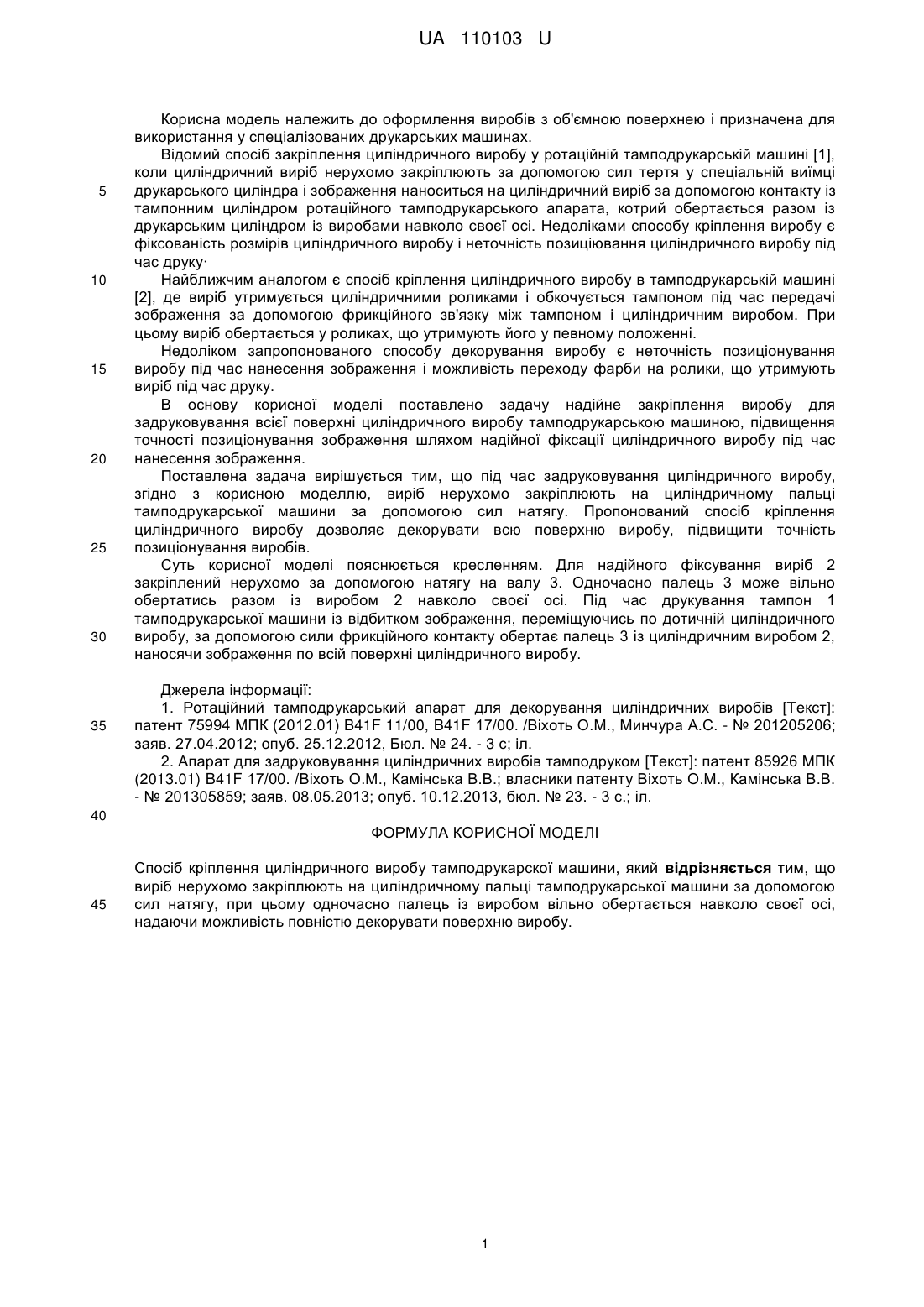

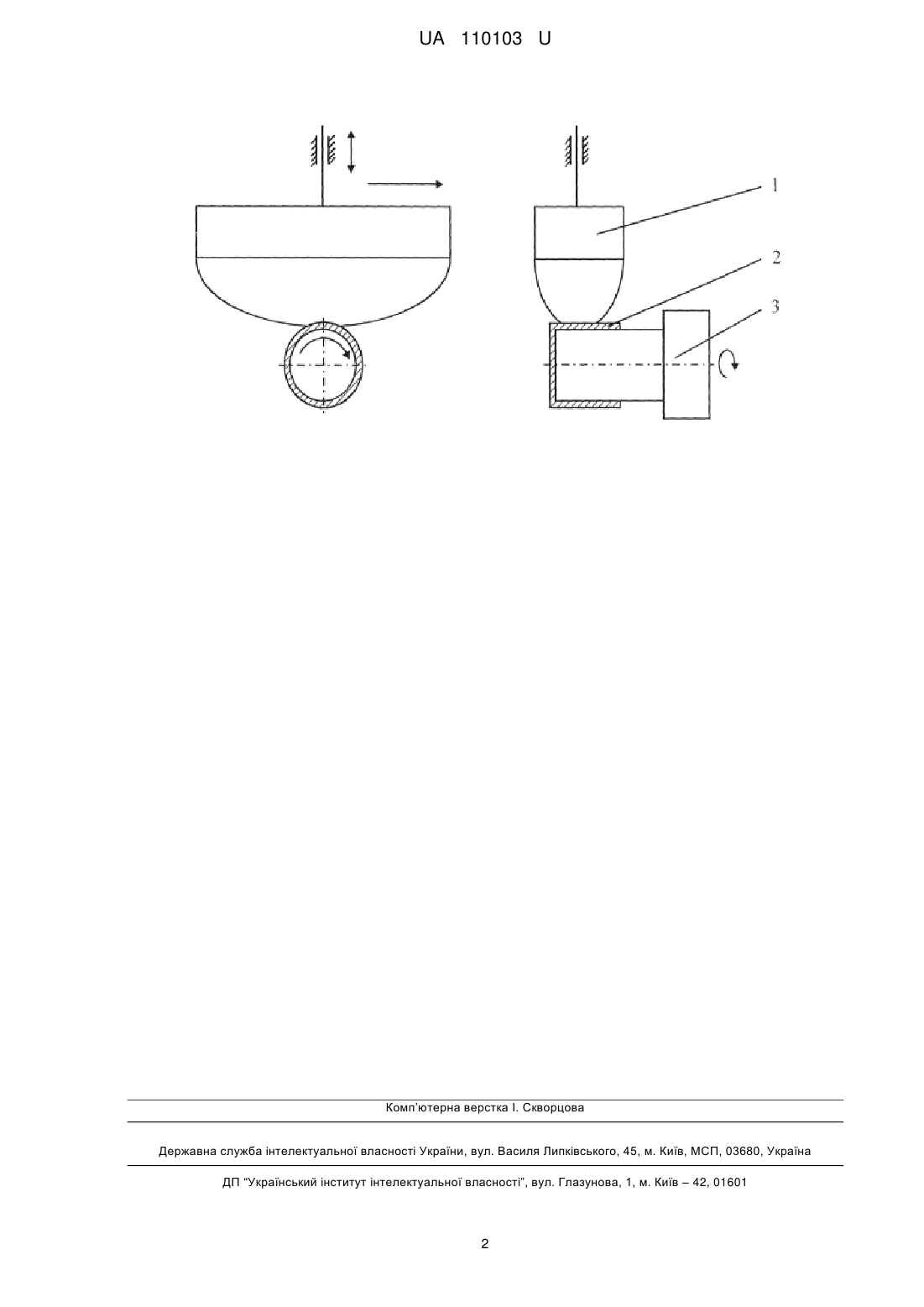

Реферат: Спосіб кріплення циліндричного виробу тамподрукарскої машини, в якому виріб нерухомо закріплюють на циліндричному пальці тамподрукарської машини за допомогою сил натягу. Одночасно палець із виробом вільно обертається навколо своєї осі, надаючи можливість повністю декорувати поверхню виробу. UA 110103 U (54) СПОСІБ КРІПЛЕННЯ ЦИЛІНДРИЧНИХ ВИРОБІВ ТАМПОДРУКАРСЬКОЇ МАШИНИ UA 110103 U UA 110103 U 5 10 15 20 25 30 35 Корисна модель належить до оформлення виробів з об'ємною поверхнею і призначена для використання у спеціалізованих друкарських машинах. Відомий спосіб закріплення циліндричного виробу у ротаційній тамподрукарській машині [1], коли циліндричний виріб нерухомо закріплюють за допомогою сил тертя у спеціальній виїмці друкарського циліндра і зображення наноситься на циліндричний виріб за допомогою контакту із тампонним циліндром ротаційного тамподрукарського апарата, котрий обертається разом із друкарським циліндром із виробами навколо своєї осі. Недоліками способу кріплення виробу є фіксованість розмірів циліндричного виробу і неточність позиціювання циліндричного виробу під час друку· Найближчим аналогом є спосіб кріплення циліндричного виробу в тамподрукарській машині [2], де виріб утримується циліндричними роликами і обкочується тампоном під час передачі зображення за допомогою фрикційного зв'язку між тампоном і циліндричним виробом. При цьому виріб обертається у роликах, що утримують його у певному положенні. Недоліком запропонованого способу декорування виробу є неточність позиціонування виробу під час нанесення зображення і можливість переходу фарби на ролики, що утримують виріб під час друку. В основу корисної моделі поставлено задачу надійне закріплення виробу для задруковування всієї поверхні циліндричного виробу тамподрукарською машиною, підвищення точності позиціонування зображення шляхом надійної фіксації циліндричного виробу під час нанесення зображення. Поставлена задача вирішується тим, що під час задруковування циліндричного виробу, згідно з корисною моделлю, виріб нерухомо закріплюють на циліндричному пальці тамподрукарської машини за допомогою сил натягу. Пропонований спосіб кріплення циліндричного виробу дозволяє декорувати всю поверхню виробу, підвищити точність позиціонування виробів. Суть корисної моделі пояснюється кресленням. Для надійного фіксування виріб 2 закріплений нерухомо за допомогою натягу на валу 3. Одночасно палець 3 може вільно обертатись разом із виробом 2 навколо своєї осі. Під час друкування тампон 1 тамподрукарської машини із відбитком зображення, переміщуючись по дотичній циліндричного виробу, за допомогою сили фрикційного контакту обертає палець 3 із циліндричним виробом 2, наносячи зображення по всій поверхні циліндричного виробу. Джерела інформації: 1. Ротаційний тамподрукарський апарат для декорування циліндричних виробів [Текст]: патент 75994 МПК (2012.01) B41F 11/00, B41F 17/00. /Віхоть О.М., Минчура А.С. - № 201205206; заяв. 27.04.2012; опуб. 25.12.2012, Бюл. № 24. - 3 с; іл. 2. Апарат для задруковування циліндричних виробів тамподруком [Текст]: патент 85926 МПК (2013.01) B41F 17/00. /Віхоть О.М., Камінська В.В.; власники патенту Віхоть О.М., Камінська В.В. - № 201305859; заяв. 08.05.2013; опуб. 10.12.2013, бюл. № 23. - 3 с.; іл. 40 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 Спосіб кріплення циліндричного виробу тамподрукарскої машини, який відрізняється тим, що виріб нерухомо закріплюють на циліндричному пальці тамподрукарської машини за допомогою сил натягу, при цьому одночасно палець із виробом вільно обертається навколо своєї осі, надаючи можливість повністю декорувати поверхню виробу. 1 UA 110103 U Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
