Магнітний формний циліндр ротаційної тамподрукарської машини

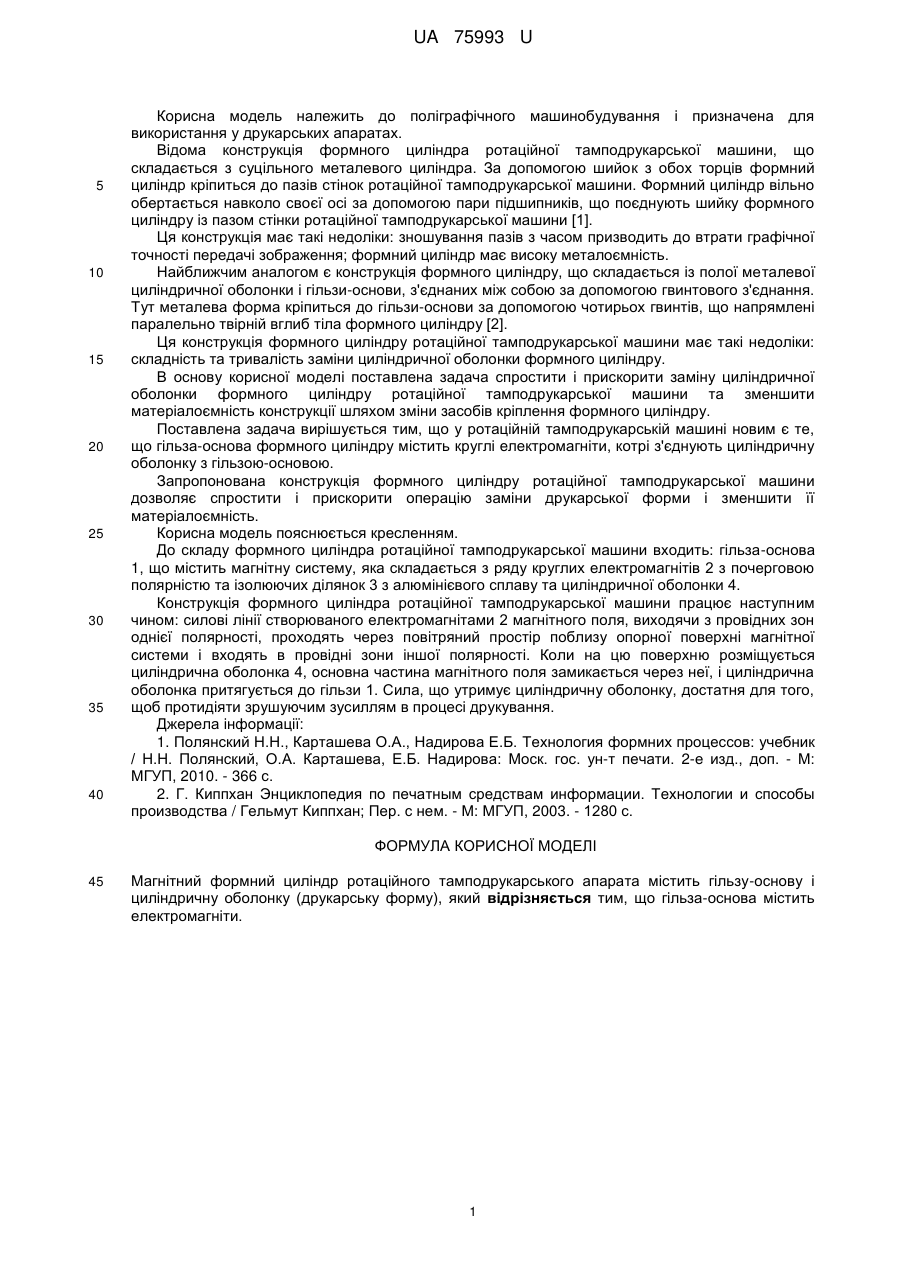

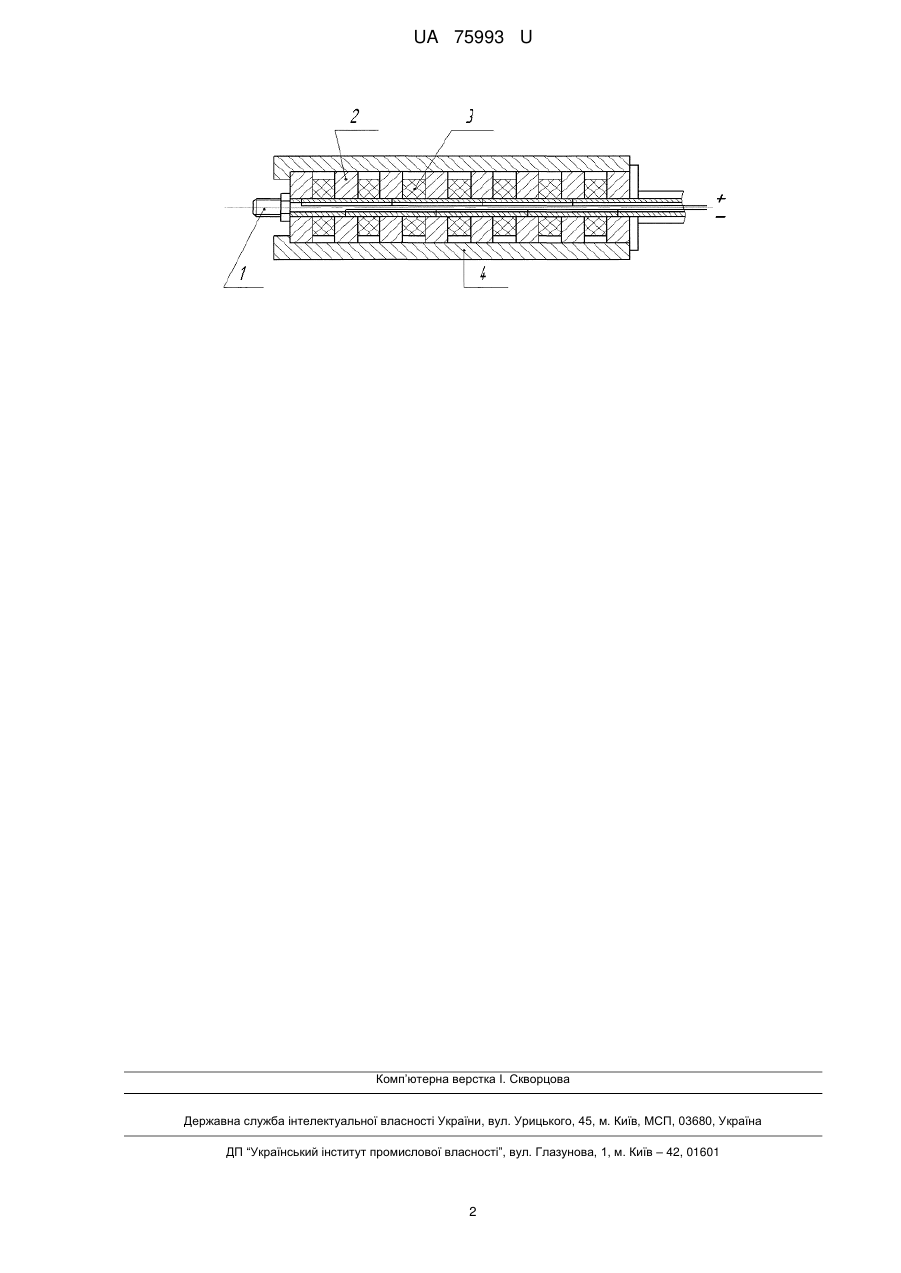

Реферат: Магнітний формний циліндр ротаційного тамподрукарського апарата складається циліндричної оболонки (друкарської форми) і гільзи-основи, яка містить електромагніти. з UA 75993 U (54) МАГНІТНИЙ ФОРМНИЙ ЦИЛІНДР РОТАЦІЙНОЇ ТАМПОДРУКАРСЬКОЇ МАШИНИ UA 75993 U UA 75993 U 5 10 15 20 25 30 35 40 Корисна модель належить до поліграфічного машинобудування і призначена для використання у друкарських апаратах. Відома конструкція формного циліндра ротаційної тамподрукарської машини, що складається з суцільного металевого циліндра. За допомогою шийок з обох торців формний циліндр кріпиться до пазів стінок ротаційної тамподрукарської машини. Формний циліндр вільно обертається навколо своєї осі за допомогою пари підшипників, що поєднують шийку формного циліндру із пазом стінки ротаційної тамподрукарської машини [1]. Ця конструкція має такі недоліки: зношування пазів з часом призводить до втрати графічної точності передачі зображення; формний циліндр має високу металоємність. Найближчим аналогом є конструкція формного циліндру, що складається із полої металевої циліндричної оболонки і гільзи-основи, з'єднаних між собою за допомогою гвинтового з'єднання. Тут металева форма кріпиться до гільзи-основи за допомогою чотирьох гвинтів, що напрямлені паралельно твірній вглиб тіла формного циліндру [2]. Ця конструкція формного циліндру ротаційної тамподрукарської машини має такі недоліки: складність та тривалість заміни циліндричної оболонки формного циліндру. В основу корисної моделі поставлена задача спростити і прискорити заміну циліндричної оболонки формного циліндру ротаційної тамподрукарської машини та зменшити матеріалоємність конструкції шляхом зміни засобів кріплення формного циліндру. Поставлена задача вирішується тим, що у ротаційній тамподрукарській машині новим є те, що гільза-основа формного циліндру містить круглі електромагніти, котрі з'єднують циліндричну оболонку з гільзою-основою. Запропонована конструкція формного циліндру ротаційної тамподрукарської машини дозволяє спростити і прискорити операцію заміни друкарської форми і зменшити її матеріалоємність. Корисна модель пояснюється кресленням. До складу формного циліндра ротаційної тамподрукарської машини входить: гільза-основа 1, що містить магнітну систему, яка складається з ряду круглих електромагнітів 2 з почерговою полярністю та ізолюючих ділянок 3 з алюмінієвого сплаву та циліндричної оболонки 4. Конструкція формного циліндра ротаційної тамподрукарської машини працює наступним чином: силові лінії створюваного електромагнітами 2 магнітного поля, виходячи з провідних зон однієї полярності, проходять через повітряний простір поблизу опорної поверхні магнітної системи і входять в провідні зони іншої полярності. Коли на цю поверхню розміщується циліндрична оболонка 4, основна частина магнітного поля замикається через неї, і циліндрична оболонка притягується до гільзи 1. Сила, що утримує циліндричну оболонку, достатня для того, щоб протидіяти зрушуючим зусиллям в процесі друкування. Джерела інформації: 1. Полянский Н.Н., Карташева О.А., Надирова Е.Б. Технология формних процессов: учебник / Н.Н. Полянский, О.А. Карташева, Е.Б. Надирова: Моск. гос. ун-т печати. 2-е изд., доп. - М: МГУП, 2010. - 366 с. 2. Г. Киппхан Энциклопедия по печатным средствам информации. Технологии и способы производства / Гельмут Киппхан; Пер. с нем. - М: МГУП, 2003. - 1280 с. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 Магнітний формний циліндр ротаційного тамподрукарського апарата містить гільзу-основу і циліндричну оболонку (друкарську форму), який відрізняється тим, що гільза-основа містить електромагніти. 1 UA 75993 U Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
