Пристрій для електромагнітного опромінювання дрібних лабораторних тварин

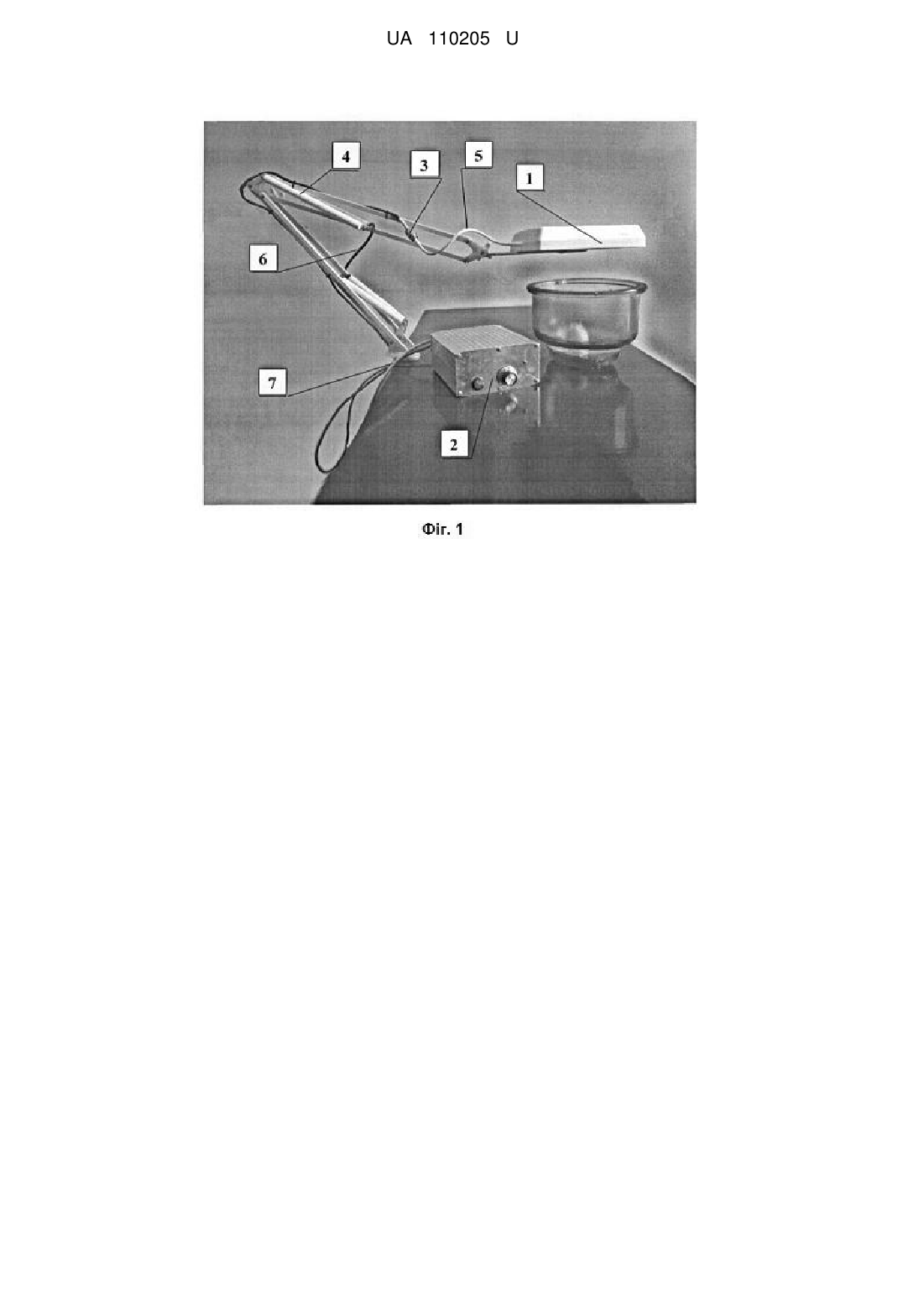

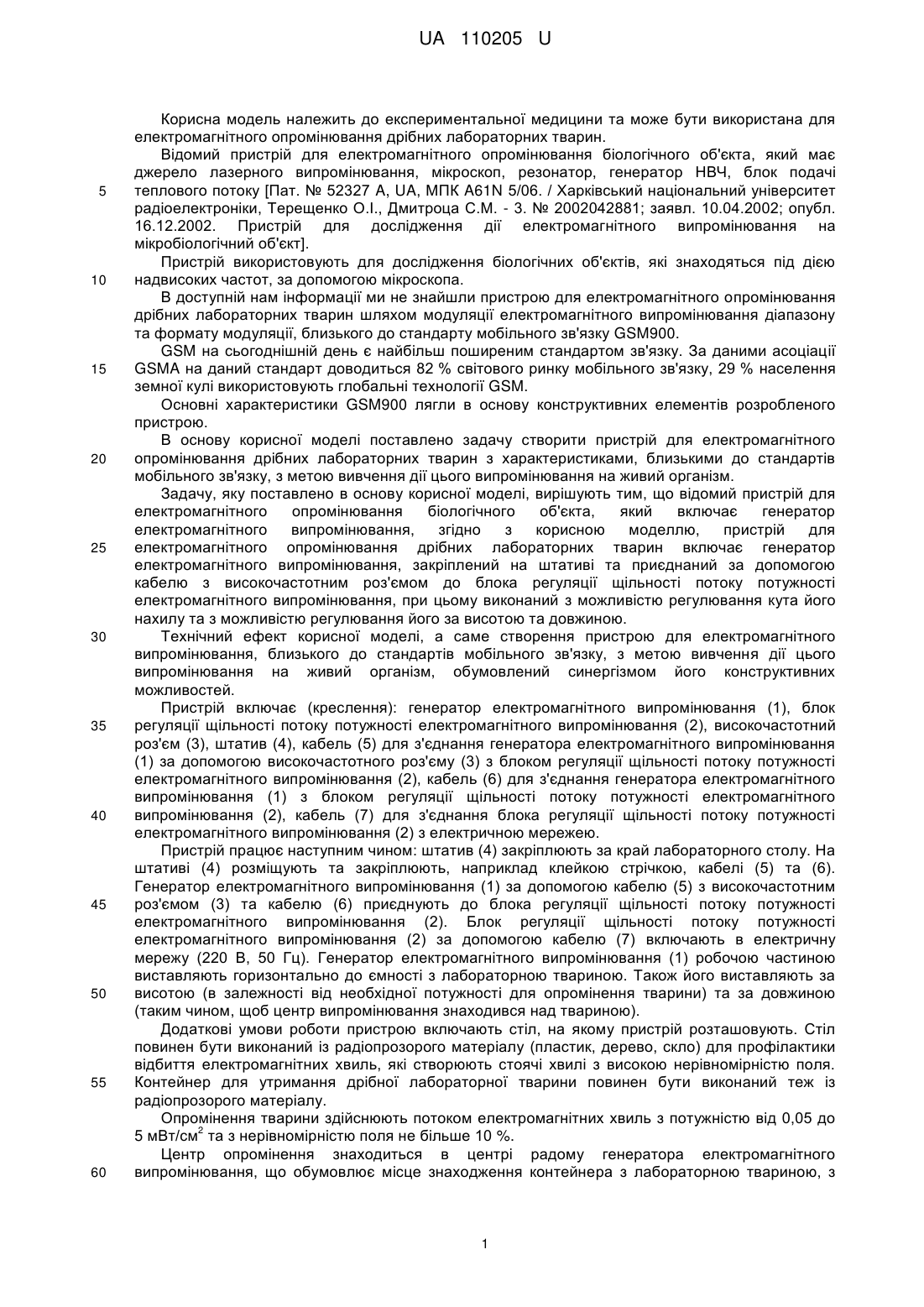

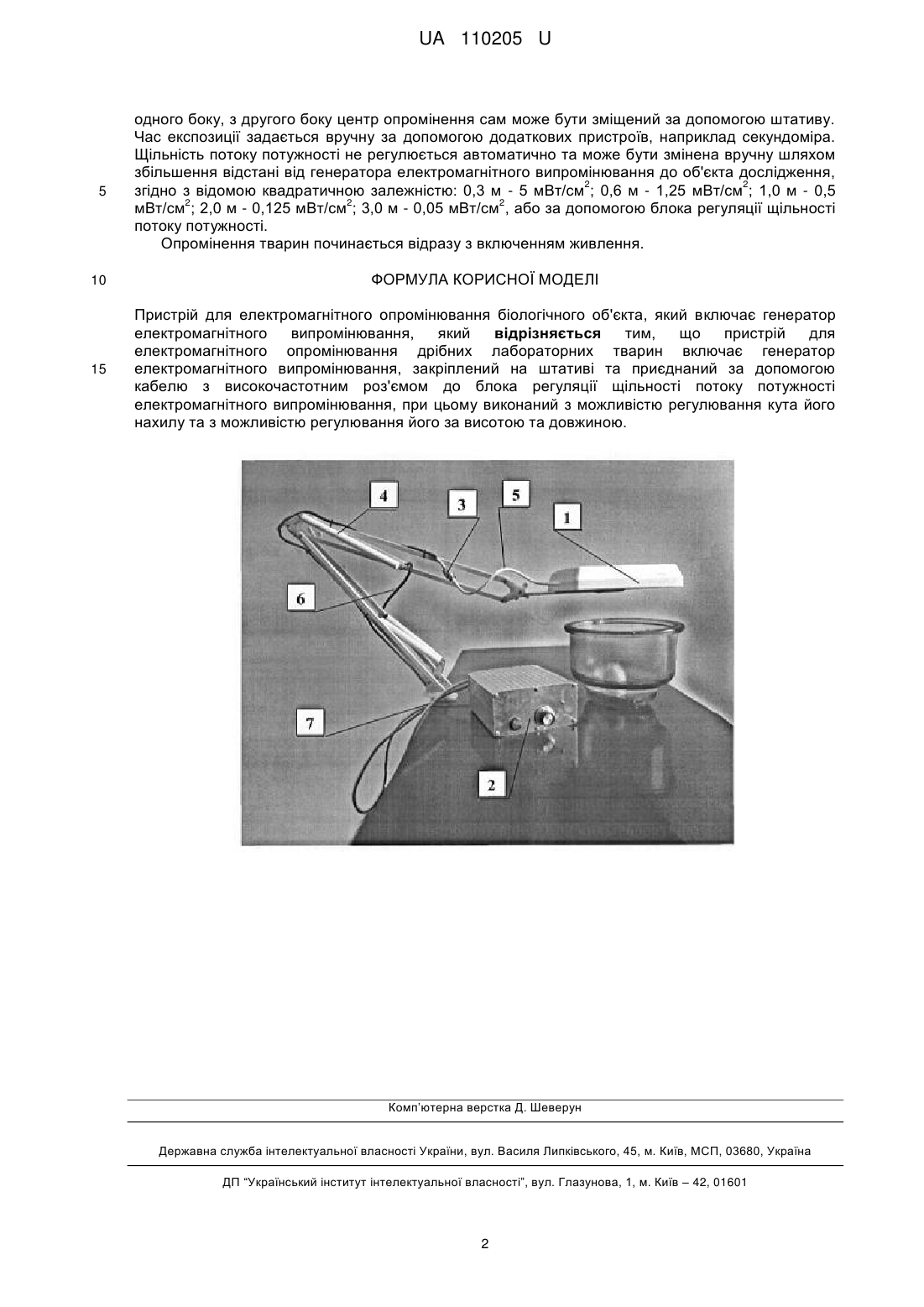

Реферат: Пристрій для електромагнітного опромінювання біологічного об'єкта включає генератор електромагнітного випромінювання, причому пристрій для електромагнітного опромінювання дрібних лабораторних тварин включає генератор електромагнітного випромінювання, закріплений на штативі та приєднаний за допомогою кабелю з високочастотним роз'ємом до блока регуляції щільності потоку потужності електромагнітного випромінювання, при цьому виконаний з можливістю регулювання кута його нахилу та з можливістю регулювання його за висотою та довжиною. UA 110205 U (12) UA 110205 U UA 110205 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до експериментальної медицини та може бути використана для електромагнітного опромінювання дрібних лабораторних тварин. Відомий пристрій для електромагнітного опромінювання біологічного об'єкта, який має джерело лазерного випромінювання, мікроскоп, резонатор, генератор НВЧ, блок подачі теплового потоку [Пат. № 52327 A, UA, МПК A61N 5/06. / Харківський національний університет радіоелектроніки, Терещенко О.І., Дмитроца С.М. - 3. № 2002042881; заявл. 10.04.2002; опубл. 16.12.2002. Пристрій для дослідження дії електромагнітного випромінювання на мікробіологічний об'єкт]. Пристрій використовують для дослідження біологічних об'єктів, які знаходяться під дією надвисоких частот, за допомогою мікроскопа. В доступній нам інформації ми не знайшли пристрою для електромагнітного опромінювання дрібних лабораторних тварин шляхом модуляції електромагнітного випромінювання діапазону та формату модуляції, близького до стандарту мобільного зв'язку GSM900. GSM на сьогоднішній день є найбільш поширеним стандартом зв'язку. За даними асоціації GSMA на даний стандарт доводиться 82 % світового ринку мобільного зв'язку, 29 % населення земної кулі використовують глобальні технології GSM. Основні характеристики GSM900 лягли в основу конструктивних елементів розробленого пристрою. В основу корисної моделі поставлено задачу створити пристрій для електромагнітного опромінювання дрібних лабораторних тварин з характеристиками, близькими до стандартів мобільного зв'язку, з метою вивчення дії цього випромінювання на живий організм. Задачу, яку поставлено в основу корисної моделі, вирішують тим, що відомий пристрій для електромагнітного опромінювання біологічного об'єкта, який включає генератор електромагнітного випромінювання, згідно з корисною моделлю, пристрій для електромагнітного опромінювання дрібних лабораторних тварин включає генератор електромагнітного випромінювання, закріплений на штативі та приєднаний за допомогою кабелю з високочастотним роз'ємом до блока регуляції щільності потоку потужності електромагнітного випромінювання, при цьому виконаний з можливістю регулювання кута його нахилу та з можливістю регулювання його за висотою та довжиною. Технічний ефект корисної моделі, а саме створення пристрою для електромагнітного випромінювання, близького до стандартів мобільного зв'язку, з метою вивчення дії цього випромінювання на живий організм, обумовлений синергізмом його конструктивних можливостей. Пристрій включає (креслення): генератор електромагнітного випромінювання (1), блок регуляції щільності потоку потужності електромагнітного випромінювання (2), високочастотний роз'єм (3), штатив (4), кабель (5) для з'єднання генератора електромагнітного випромінювання (1) за допомогою високочастотного роз'єму (3) з блоком регуляції щільності потоку потужності електромагнітного випромінювання (2), кабель (6) для з'єднання генератора електромагнітного випромінювання (1) з блоком регуляції щільності потоку потужності електромагнітного випромінювання (2), кабель (7) для з'єднання блока регуляції щільності потоку потужності електромагнітного випромінювання (2) з електричною мережею. Пристрій працює наступним чином: штатив (4) закріплюють за край лабораторного столу. На штативі (4) розміщують та закріплюють, наприклад клейкою стрічкою, кабелі (5) та (6). Генератор електромагнітного випромінювання (1) за допомогою кабелю (5) з високочастотним роз'ємом (3) та кабелю (6) приєднують до блока регуляції щільності потоку потужності електромагнітного випромінювання (2). Блок регуляції щільності потоку потужності електромагнітного випромінювання (2) за допомогою кабелю (7) включають в електричну мережу (220 В, 50 Гц). Генератор електромагнітного випромінювання (1) робочою частиною виставляють горизонтально до ємності з лабораторною твариною. Також його виставляють за висотою (в залежності від необхідної потужності для опромінення тварини) та за довжиною (таким чином, щоб центр випромінювання знаходився над твариною). Додаткові умови роботи пристрою включають стіл, на якому пристрій розташовують. Стіл повинен бути виконаний із радіопрозорого матеріалу (пластик, дерево, скло) для профілактики відбиття електромагнітних хвиль, які створюють стоячі хвилі з високою нерівномірністю поля. Контейнер для утримання дрібної лабораторної тварини повинен бути виконаний теж із радіопрозорого матеріалу. Опромінення тварини здійснюють потоком електромагнітних хвиль з потужністю від 0,05 до 2 5 мВт/см та з нерівномірністю поля не більше 10 %. Центр опромінення знаходиться в центрі радому генератора електромагнітного випромінювання, що обумовлює місце знаходження контейнера з лабораторною твариною, з 1 UA 110205 U 5 одного боку, з другого боку центр опромінення сам може бути зміщений за допомогою штативу. Час експозиції задається вручну за допомогою додаткових пристроїв, наприклад секундоміра. Щільність потоку потужності не регулюється автоматично та може бути змінена вручну шляхом збільшення відстані від генератора електромагнітного випромінювання до об'єкта дослідження, 2 2 згідно з відомою квадратичною залежністю: 0,3 м - 5 мВт/см ; 0,6 м - 1,25 мВт/см ; 1,0 м - 0,5 2 2 2 мВт/см ; 2,0 м - 0,125 мВт/см ; 3,0 м - 0,05 мВт/см , або за допомогою блока регуляції щільності потоку потужності. Опромінення тварин починається відразу з включенням живлення. 10 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 15 Пристрій для електромагнітного опромінювання біологічного об'єкта, який включає генератор електромагнітного випромінювання, який відрізняється тим, що пристрій для електромагнітного опромінювання дрібних лабораторних тварин включає генератор електромагнітного випромінювання, закріплений на штативі та приєднаний за допомогою кабелю з високочастотним роз'ємом до блока регуляції щільності потоку потужності електромагнітного випромінювання, при цьому виконаний з можливістю регулювання кута його нахилу та з можливістю регулювання його за висотою та довжиною. Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
