Фрикційний варіатор

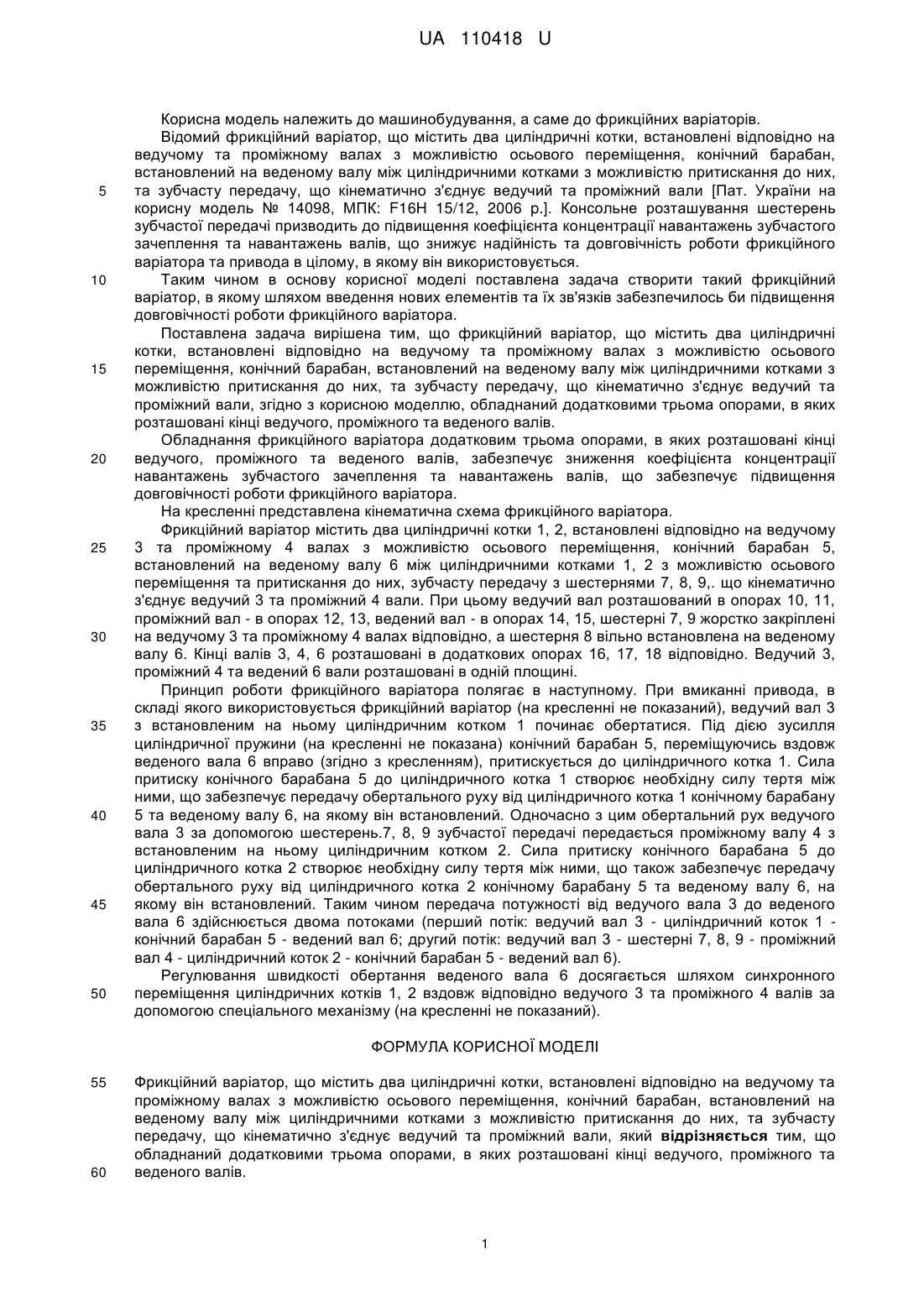

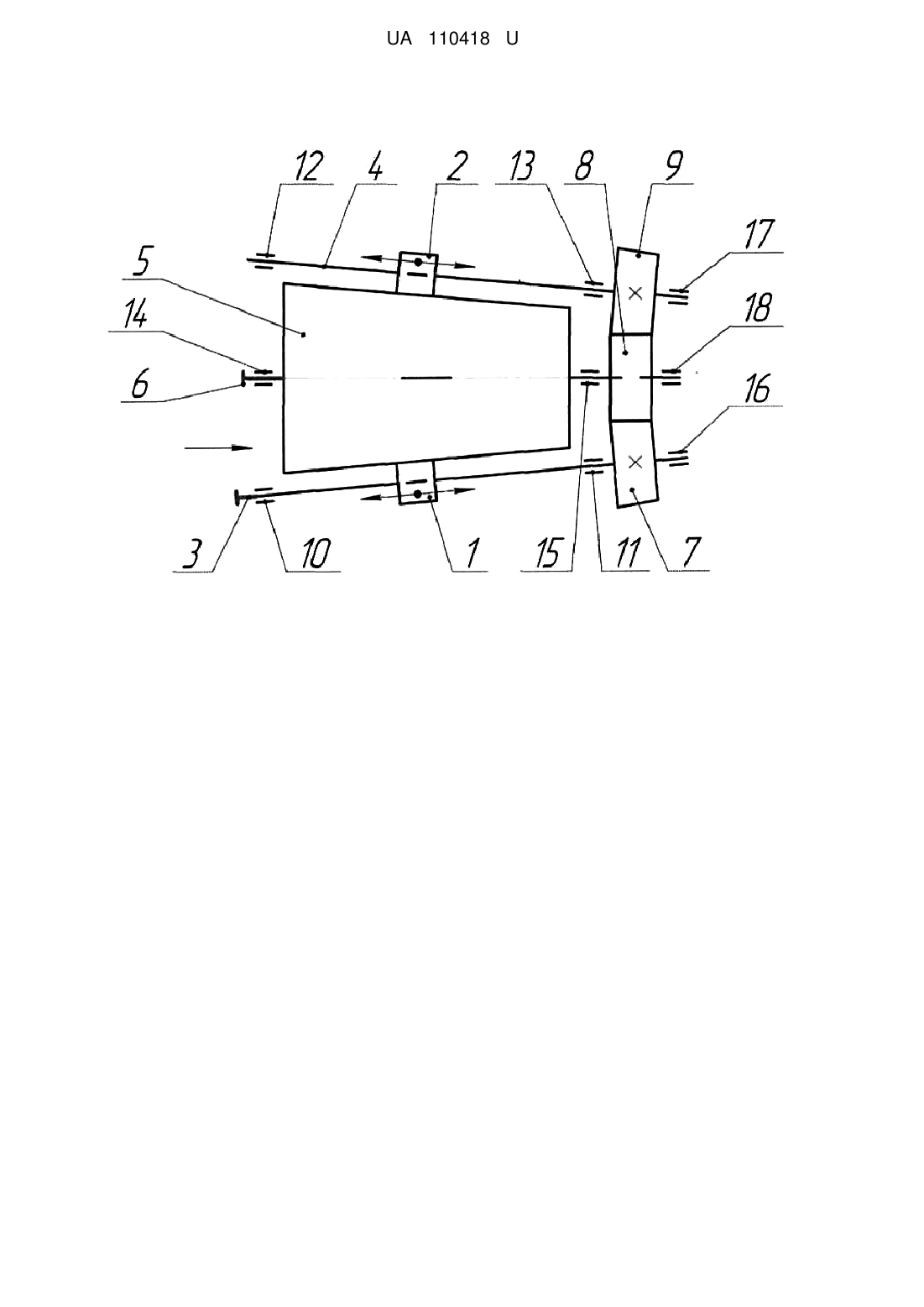

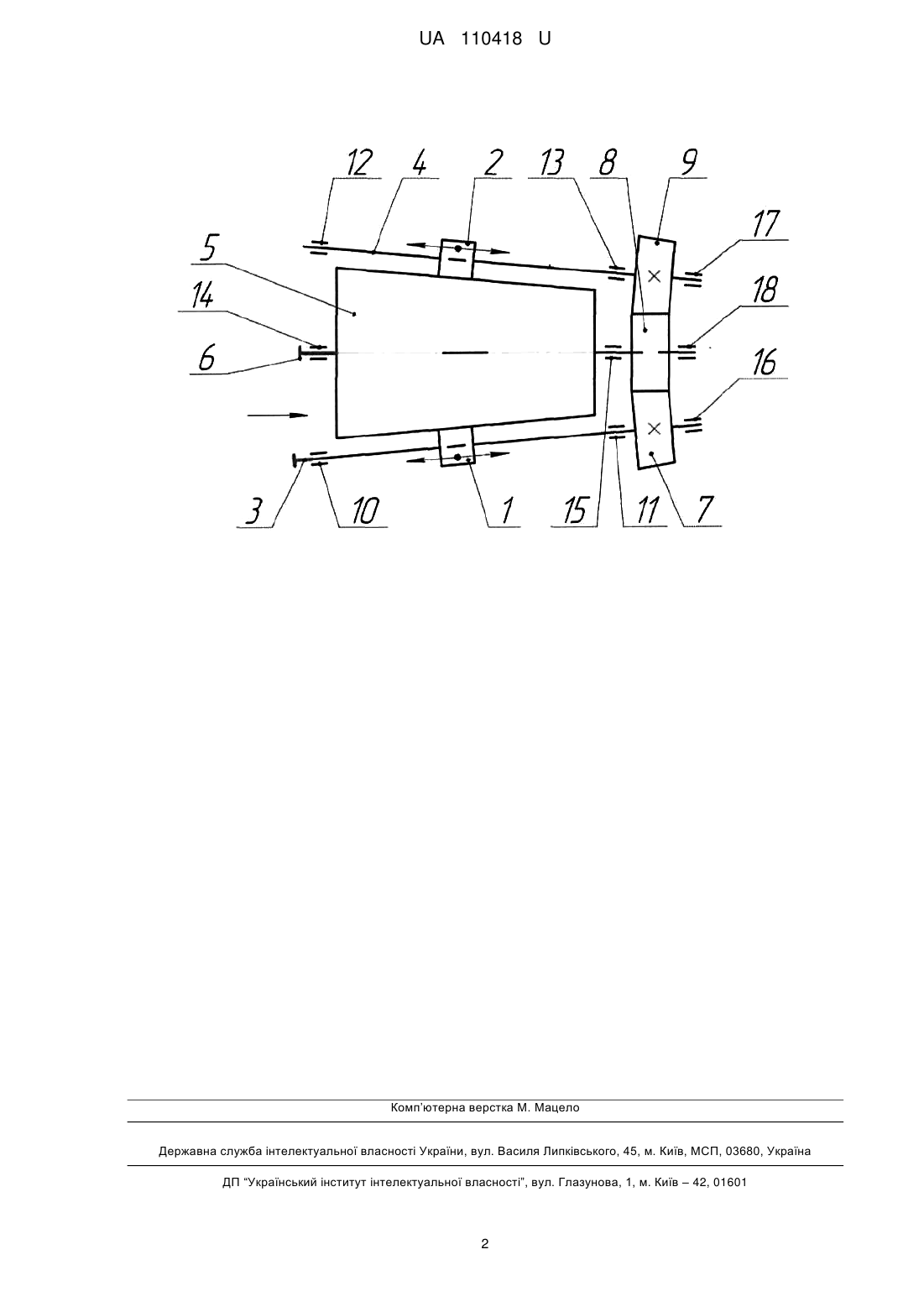

Реферат: Фрикційний варіатор містить два циліндричні котки, встановлені відповідно на ведучому та проміжному валах з можливістю осьового переміщення, конічний барабан, встановлений на веденому валу між циліндричними котками з можливістю притискання до них, та зубчасту передачу, що кінематично з'єднує ведучий та проміжний вали. Він обладнаний додатковими трьома опорами, в яких розташовані кінці ведучого, проміжного та веденого валів. UA 110418 U (54) ФРИКЦІЙНИЙ ВАРІАТОР UA 110418 U UA 110418 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до машинобудування, а саме до фрикційних варіаторів. Відомий фрикційний варіатор, що містить два циліндричні котки, встановлені відповідно на ведучому та проміжному валах з можливістю осьового переміщення, конічний барабан, встановлений на веденому валу між циліндричними котками з можливістю притискання до них, та зубчасту передачу, що кінематично з'єднує ведучий та проміжний вали [Пат. України на корисну модель № 14098, МПК: F16H 15/12, 2006 p.]. Консольне розташування шестерень зубчастої передачі призводить до підвищення коефіцієнта концентрації навантажень зубчастого зачеплення та навантажень валів, що знижує надійність та довговічність роботи фрикційного варіатора та привода в цілому, в якому він використовується. Таким чином в основу корисної моделі поставлена задача створити такий фрикційний варіатор, в якому шляхом введення нових елементів та їх зв'язків забезпечилось би підвищення довговічності роботи фрикційного варіатора. Поставлена задача вирішена тим, що фрикційний варіатор, що містить два циліндричні котки, встановлені відповідно на ведучому та проміжному валах з можливістю осьового переміщення, конічний барабан, встановлений на веденому валу між циліндричними котками з можливістю притискання до них, та зубчасту передачу, що кінематично з'єднує ведучий та проміжний вали, згідно з корисною моделлю, обладнаний додатковими трьома опорами, в яких розташовані кінці ведучого, проміжного та веденого валів. Обладнання фрикційного варіатора додатковим трьома опорами, в яких розташовані кінці ведучого, проміжного та веденого валів, забезпечує зниження коефіцієнта концентрації навантажень зубчастого зачеплення та навантажень валів, що забезпечує підвищення довговічності роботи фрикційного варіатора. На кресленні представлена кінематична схема фрикційного варіатора. Фрикційний варіатор містить два циліндричні котки 1, 2, встановлені відповідно на ведучому 3 та проміжному 4 валах з можливістю осьового переміщення, конічний барабан 5, встановлений на веденому валу 6 між циліндричними котками 1, 2 з можливістю осьового переміщення та притискання до них, зубчасту передачу з шестернями 7, 8, 9,. що кінематично з'єднує ведучий 3 та проміжний 4 вали. При цьому ведучий вал розташований в опорах 10, 11, проміжний вал - в опорах 12, 13, ведений вал - в опорах 14, 15, шестерні 7, 9 жорстко закріплені на ведучому 3 та проміжному 4 валах відповідно, а шестерня 8 вільно встановлена на веденому валу 6. Кінці валів 3, 4, 6 розташовані в додаткових опорах 16, 17, 18 відповідно. Ведучий 3, проміжний 4 та ведений 6 вали розташовані в одній площині. Принцип роботи фрикційного варіатора полягає в наступному. При вмиканні привода, в складі якого використовується фрикційний варіатор (на кресленні не показаний), ведучий вал 3 з встановленим на ньому циліндричним котком 1 починає обертатися. Під дією зусилля циліндричної пружини (на кресленні не показана) конічний барабан 5, переміщуючись вздовж веденого вала 6 вправо (згідно з кресленням), притискується до циліндричного котка 1. Сила притиску конічного барабана 5 до циліндричного котка 1 створює необхідну силу тертя між ними, що забезпечує передачу обертального руху від циліндричного котка 1 конічному барабану 5 та веденому валу 6, на якому він встановлений. Одночасно з цим обертальний рух ведучого вала 3 за допомогою шестерень.7, 8, 9 зубчастої передачі передається проміжному валу 4 з встановленим на ньому циліндричним котком 2. Сила притиску конічного барабана 5 до циліндричного котка 2 створює необхідну силу тертя між ними, що також забезпечує передачу обертального руху від циліндричного котка 2 конічному барабану 5 та веденому валу 6, на якому він встановлений. Таким чином передача потужності від ведучого вала 3 до веденого вала 6 здійснюється двома потоками (перший потік: ведучий вал 3 - циліндричний коток 1 конічний барабан 5 - ведений вал 6; другий потік: ведучий вал 3 - шестерні 7, 8, 9 - проміжний вал 4 - циліндричний коток 2 - конічний барабан 5 - ведений вал 6). Регулювання швидкості обертання веденого вала 6 досягається шляхом синхронного переміщення циліндричних котків 1, 2 вздовж відповідно ведучого 3 та проміжного 4 валів за допомогою спеціального механізму (на кресленні не показаний). ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 60 Фрикційний варіатор, що містить два циліндричні котки, встановлені відповідно на ведучому та проміжному валах з можливістю осьового переміщення, конічний барабан, встановлений на веденому валу між циліндричними котками з можливістю притискання до них, та зубчасту передачу, що кінематично з'єднує ведучий та проміжний вали, який відрізняється тим, що обладнаний додатковими трьома опорами, в яких розташовані кінці ведучого, проміжного та веденого валів. 1 UA 110418 U Комп’ютерна верстка М. Мацело Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
