Фрикційний варіатор

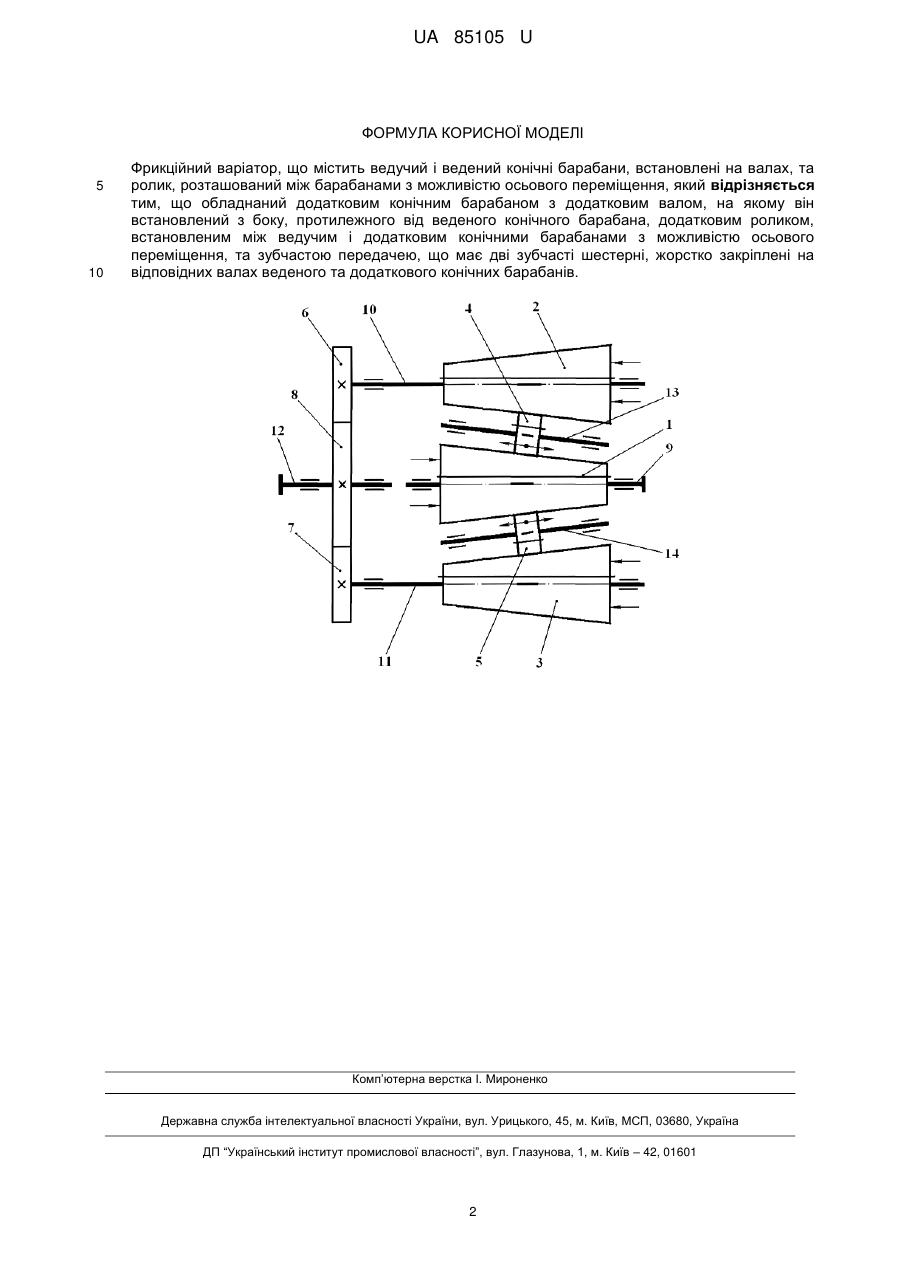

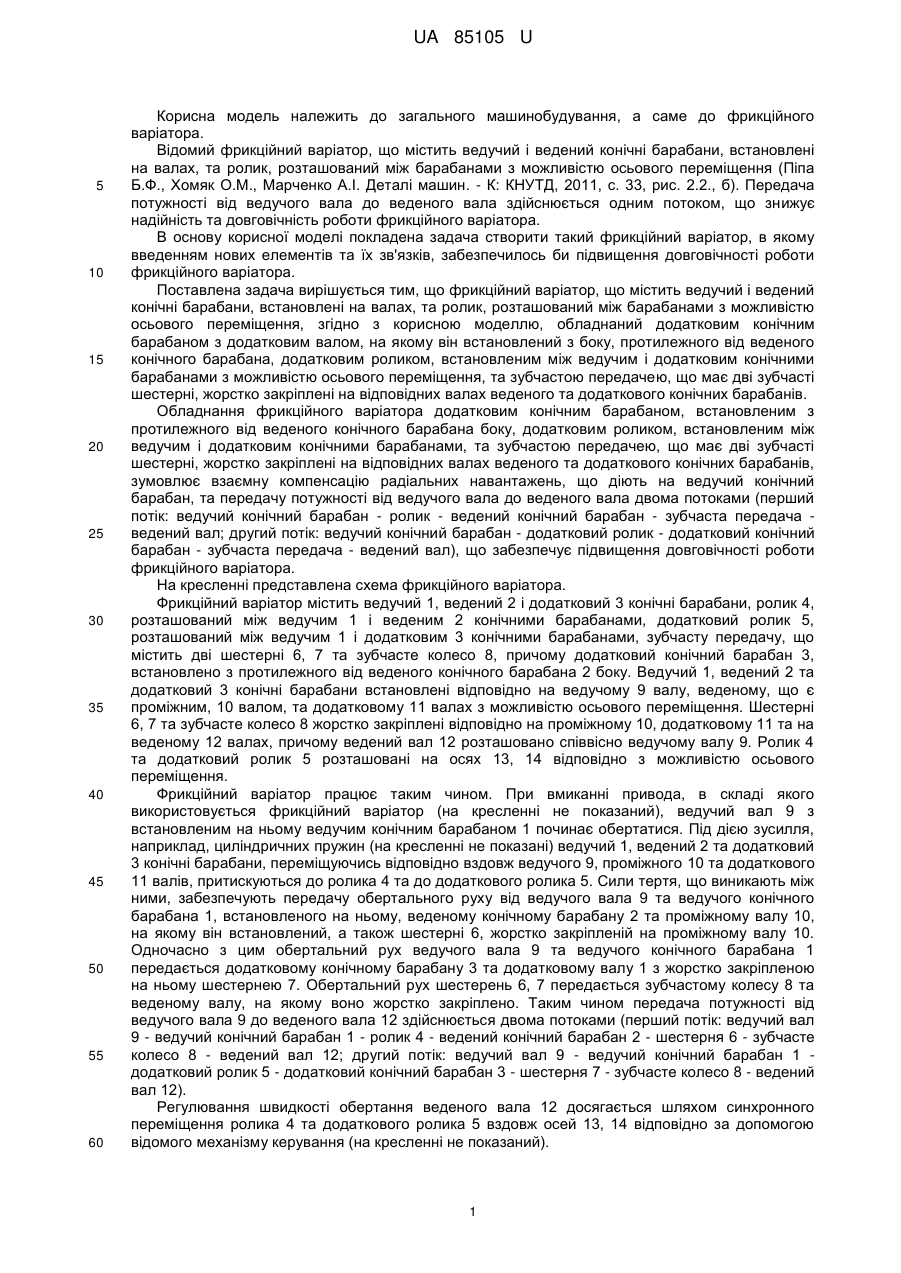

Реферат: UA 85105 U UA 85105 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до загального машинобудування, а саме до фрикційного варіатора. Відомий фрикційний варіатор, що містить ведучий і ведений конічні барабани, встановлені на валах, та ролик, розташований між барабанами з можливістю осьового переміщення (Піпа Б.Ф., Хомяк О.М., Марченко A.I. Деталі машин. - К: КНУТД, 2011, с. 33, рис. 2.2., б). Передача потужності від ведучого вала до веденого вала здійснюється одним потоком, що знижує надійність та довговічність роботи фрикційного варіатора. В основу корисної моделі покладена задача створити такий фрикційний варіатор, в якому введенням нових елементів та їх зв'язків, забезпечилось би підвищення довговічності роботи фрикційного варіатора. Поставлена задача вирішується тим, що фрикційний варіатор, що містить ведучий і ведений конічні барабани, встановлені на валах, та ролик, розташований між барабанами з можливістю осьового переміщення, згідно з корисною моделлю, обладнаний додатковим конічним барабаном з додатковим валом, на якому він встановлений з боку, протилежного від веденого конічного барабана, додатковим роликом, встановленим між ведучим і додатковим конічними барабанами з можливістю осьового переміщення, та зубчастою передачею, що має дві зубчасті шестерні, жорстко закріплені на відповідних валах веденого та додаткового конічних барабанів. Обладнання фрикційного варіатора додатковим конічним барабаном, встановленим з протилежного від веденого конічного барабана боку, додатковим роликом, встановленим між ведучим і додатковим конічними барабанами, та зубчастою передачею, що має дві зубчасті шестерні, жорстко закріплені на відповідних валах веденого та додаткового конічних барабанів, зумовлює взаємну компенсацію радіальних навантажень, що діють на ведучий конічний барабан, та передачу потужності від ведучого вала до веденого вала двома потоками (перший потік: ведучий конічний барабан - ролик - ведений конічний барабан - зубчаста передача ведений вал; другий потік: ведучий конічний барабан - додатковий ролик - додатковий конічний барабан - зубчаста передача - ведений вал), що забезпечує підвищення довговічності роботи фрикційного варіатора. На кресленні представлена схема фрикційного варіатора. Фрикційний варіатор містить ведучий 1, ведений 2 і додатковий 3 конічні барабани, ролик 4, розташований між ведучим 1 і веденим 2 конічними барабанами, додатковий ролик 5, розташований між ведучим 1 і додатковим 3 конічними барабанами, зубчасту передачу, що містить дві шестерні 6, 7 та зубчасте колесо 8, причому додатковий конічний барабан 3, встановлено з протилежного від веденого конічного барабана 2 боку. Ведучий 1, ведений 2 та додатковий 3 конічні барабани встановлені відповідно на ведучому 9 валу, веденому, що є проміжним, 10 валом, та додатковому 11 валах з можливістю осьового переміщення. Шестерні 6, 7 та зубчасте колесо 8 жорстко закріплені відповідно на проміжному 10, додатковому 11 та на веденому 12 валах, причому ведений вал 12 розташовано співвісно ведучому валу 9. Ролик 4 та додатковий ролик 5 розташовані на осях 13, 14 відповідно з можливістю осьового переміщення. Фрикційний варіатор працює таким чином. При вмиканні привода, в складі якого використовується фрикційний варіатор (на кресленні не показаний), ведучий вал 9 з встановленим на ньому ведучим конічним барабаном 1 починає обертатися. Під дією зусилля, наприклад, циліндричних пружин (на кресленні не показані) ведучий 1, ведений 2 та додатковий 3 конічні барабани, переміщуючись відповідно вздовж ведучого 9, проміжного 10 та додаткового 11 валів, притискуються до ролика 4 та до додаткового ролика 5. Сили тертя, що виникають між ними, забезпечують передачу обертального руху від ведучого вала 9 та ведучого конічного барабана 1, встановленого на ньому, веденому конічному барабану 2 та проміжному валу 10, на якому він встановлений, а також шестерні 6, жорстко закріпленій на проміжному валу 10. Одночасно з цим обертальний рух ведучого вала 9 та ведучого конічного барабана 1 передається додатковому конічному барабану 3 та додатковому валу 1 з жорстко закріпленою на ньому шестернею 7. Обертальний рух шестерень 6, 7 передається зубчастому колесу 8 та веденому валу, на якому воно жорстко закріплено. Таким чином передача потужності від ведучого вала 9 до веденого вала 12 здійснюється двома потоками (перший потік: ведучий вал 9 - ведучий конічний барабан 1 - ролик 4 - ведений конічний барабан 2 - шестерня 6 - зубчасте колесо 8 - ведений вал 12; другий потік: ведучий вал 9 - ведучий конічний барабан 1 додатковий ролик 5 - додатковий конічний барабан 3 - шестерня 7 - зубчасте колесо 8 - ведений вал 12). Регулювання швидкості обертання веденого вала 12 досягається шляхом синхронного переміщення ролика 4 та додаткового ролика 5 вздовж осей 13, 14 відповідно за допомогою відомого механізму керування (на кресленні не показаний). 1 UA 85105 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 Фрикційний варіатор, що містить ведучий і ведений конічні барабани, встановлені на валах, та ролик, розташований між барабанами з можливістю осьового переміщення, який відрізняється тим, що обладнаний додатковим конічним барабаном з додатковим валом, на якому він встановлений з боку, протилежного від веденого конічного барабана, додатковим роликом, встановленим між ведучим і додатковим конічними барабанами з можливістю осьового переміщення, та зубчастою передачею, що має дві зубчасті шестерні, жорстко закріплені на відповідних валах веденого та додаткового конічних барабанів. Комп’ютерна верстка І. Мироненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
