Вітрогенератор

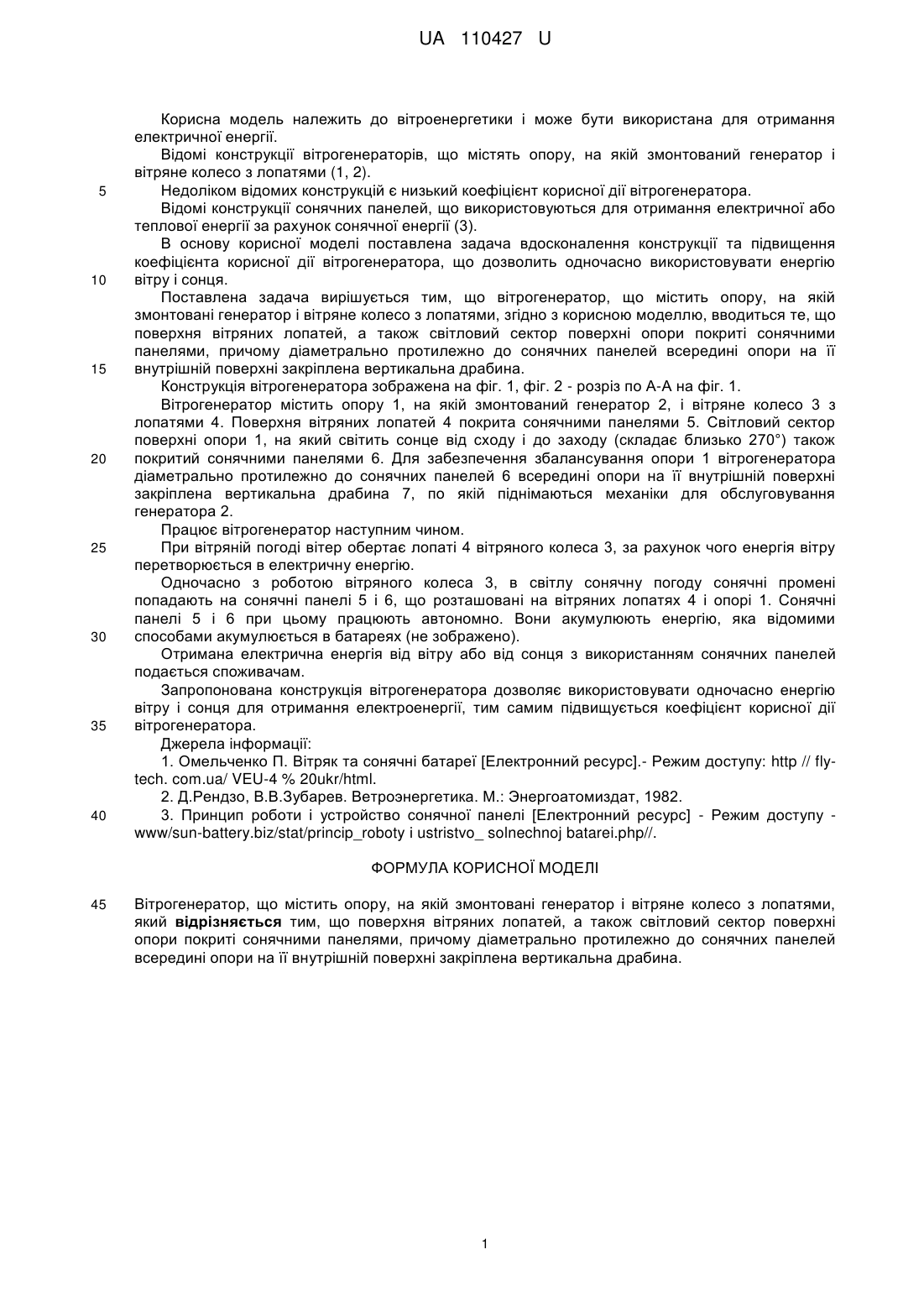

Реферат: Вітрогенератор містить опору, на якій змонтовані генератор і вітряне колесо з лопатями, причому поверхня вітряних лопатей, а також світловий сектор поверхні опори покриті сонячними панелями, а діаметрально протилежно до сонячних панелей всередині опори на її внутрішній поверхні закріплена вертикальна драбина. UA 110427 U (12) UA 110427 U UA 110427 U 5 10 15 20 25 30 35 40 Корисна модель належить до вітроенергетики і може бути використана для отримання електричної енергії. Відомі конструкції вітрогенераторів, що містять опору, на якій змонтований генератор і вітряне колесо з лопатями (1, 2). Недоліком відомих конструкцій є низький коефіцієнт корисної дії вітрогенератора. Відомі конструкції сонячних панелей, що використовуються для отримання електричної або теплової енергії за рахунок сонячної енергії (3). В основу корисної моделі поставлена задача вдосконалення конструкції та підвищення коефіцієнта корисної дії вітрогенератора, що дозволить одночасно використовувати енергію вітру і сонця. Поставлена задача вирішується тим, що вітрогенератор, що містить опору, на якій змонтовані генератор і вітряне колесо з лопатями, згідно з корисною моделлю, вводиться те, що поверхня вітряних лопатей, а також світловий сектор поверхні опори покриті сонячними панелями, причому діаметрально протилежно до сонячних панелей всередині опори на її внутрішній поверхні закріплена вертикальна драбина. Конструкція вітрогенератора зображена на фіг. 1, фіг. 2 - розріз по А-А на фіг. 1. Вітрогенератор містить опору 1, на якій змонтований генератор 2, і вітряне колесо 3 з лопатями 4. Поверхня вітряних лопатей 4 покрита сонячними панелями 5. Світловий сектор поверхні опори 1, на який світить сонце від сходу і до заходу (складає близько 270°) також покритий сонячними панелями 6. Для забезпечення збалансування опори 1 вітрогенератора діаметрально протилежно до сонячних панелей 6 всередині опори на її внутрішній поверхні закріплена вертикальна драбина 7, по якій піднімаються механіки для обслуговування генератора 2. Працює вітрогенератор наступним чином. При вітряній погоді вітер обертає лопаті 4 вітряного колеса 3, за рахунок чого енергія вітру перетворюється в електричну енергію. Одночасно з роботою вітряного колеса 3, в світлу сонячну погоду сонячні промені попадають на сонячні панелі 5 і 6, що розташовані на вітряних лопатях 4 і опорі 1. Сонячні панелі 5 і 6 при цьому працюють автономно. Вони акумулюють енергію, яка відомими способами акумулюється в батареях (не зображено). Отримана електрична енергія від вітру або від сонця з використанням сонячних панелей подається споживачам. Запропонована конструкція вітрогенератора дозволяє використовувати одночасно енергію вітру і сонця для отримання електроенергії, тим самим підвищується коефіцієнт корисної дії вітрогенератора. Джерела інформації: 1. Омельченко П. Вітряк та сонячні батареї [Електронний ресурс].- Режим доступу: http // flytech. com.ua/ VEU-4 % 20ukr/html. 2. Д.Рендзо, В.В.Зубарев. Ветроэнергетика. М.: Энергоатомиздат, 1982. 3. Принцип роботи і устройство сонячної панелі [Електронний ресурс] - Режим доступу www/sun-battery.biz/stat/princip_roboty і ustristvo_ solnechnoj batarei.php//. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 Вітрогенератор, що містить опору, на якій змонтовані генератор і вітряне колесо з лопатями, який відрізняється тим, що поверхня вітряних лопатей, а також світловий сектор поверхні опори покриті сонячними панелями, причому діаметрально протилежно до сонячних панелей всередині опори на її внутрішній поверхні закріплена вертикальна драбина. 1 UA 110427 U Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
