Апарат повітряного охолодження

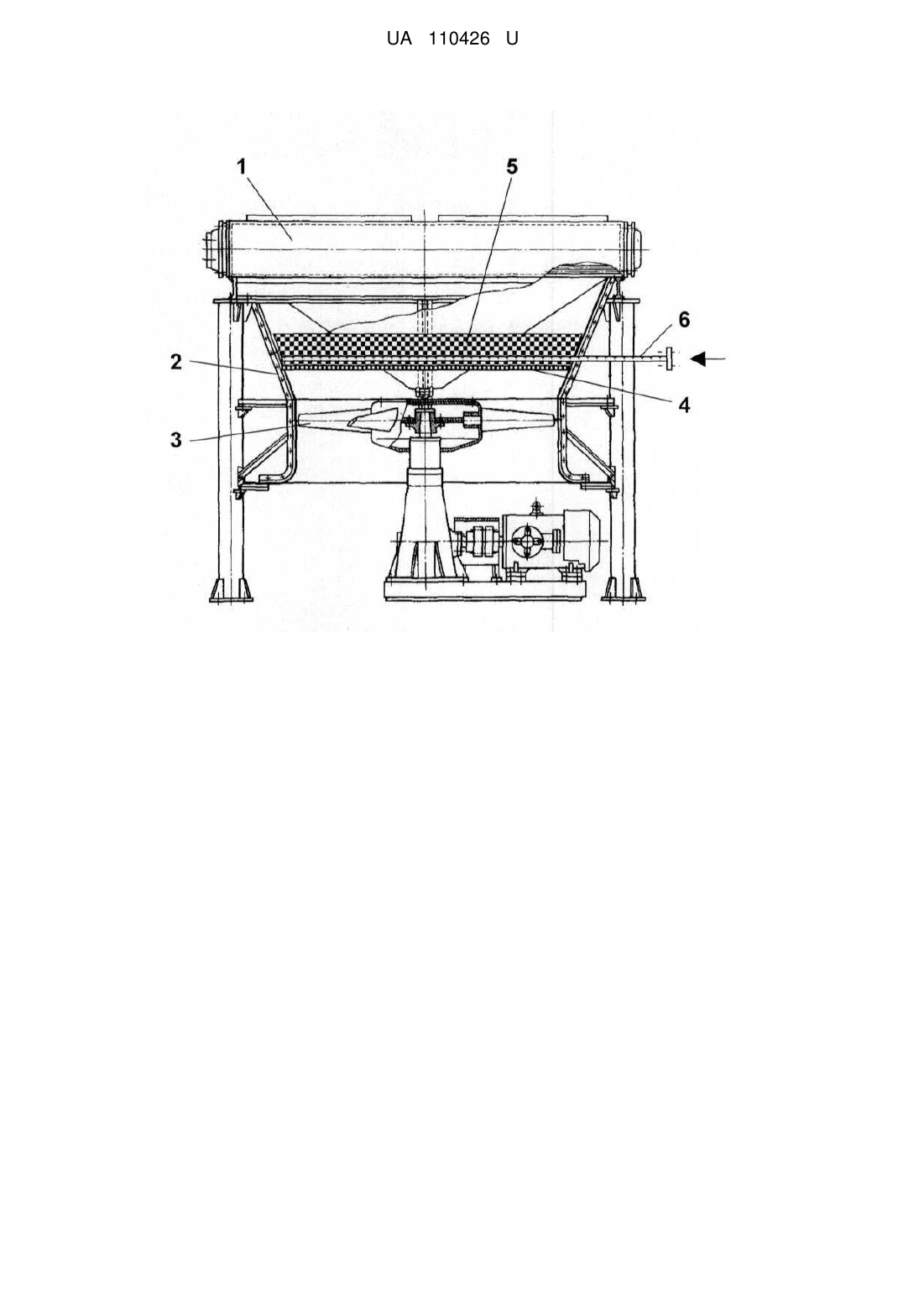

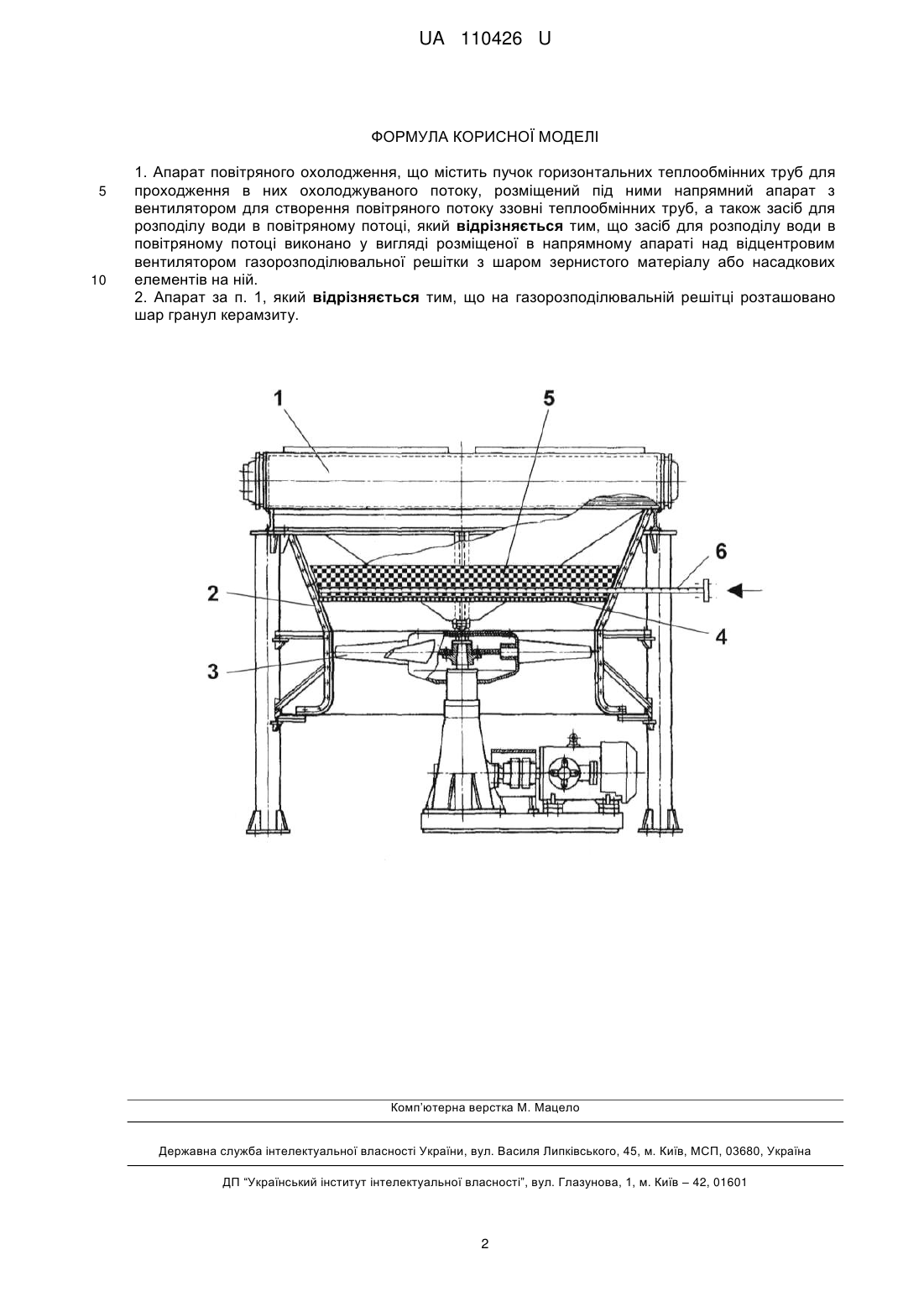

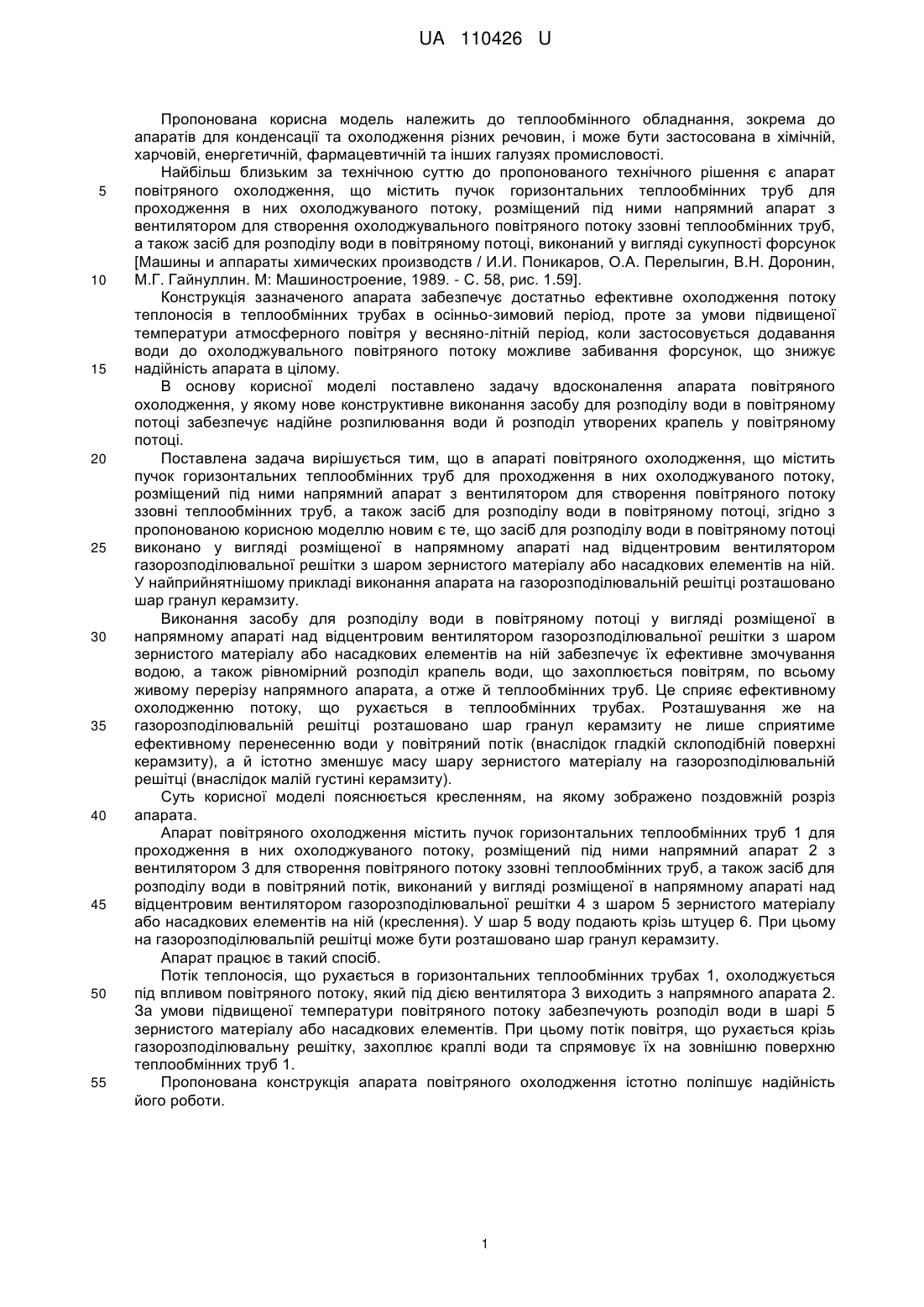

Реферат: Апарат повітряного охолодження містить пучок горизонтальних теплообмінних труб для проходження в них охолоджуваного потоку, розміщений під ними напрямний апарат з вентилятором для створення повітряного потоку ззовні теплообмінних труб, а також засіб для розподілу води в повітряному потоці, причому засіб для розподілу води в повітряному потоці виконано у вигляді розміщеної в напрямному апараті над відцентровим вентилятором газорозподілювальної решітки з шаром зернистого матеріалу або насадкових елементів на ній. UA 110426 U (12) UA 110426 U UA 110426 U 5 10 15 20 25 30 35 40 45 50 55 Пропонована корисна модель належить до теплообмінного обладнання, зокрема до апаратів для конденсації та охолодження різних речовин, і може бути застосована в хімічній, харчовій, енергетичній, фармацевтичній та інших галузях промисловості. Найбільш близьким за технічною суттю до пропонованого технічного рішення є апарат повітряного охолодження, що містить пучок горизонтальних теплообмінних труб для проходження в них охолоджуваного потоку, розміщений під ними напрямний апарат з вентилятором для створення охолоджувального повітряного потоку ззовні теплообмінних труб, а також засіб для розподілу води в повітряному потоці, виконаний у вигляді сукупності форсунок [Машины и аппараты химических производств / И.И. Поникаров, О.А. Перелыгин, В.Н. Доронин, М.Г. Гайнуллин. М: Машиностроение, 1989. - С. 58, рис. 1.59]. Конструкція зазначеного апарата забезпечує достатньо ефективне охолодження потоку теплоносія в теплообмінних трубах в осінньо-зимовий період, проте за умови підвищеної температури атмосферного повітря у весняно-літній період, коли застосовується додавання води до охолоджувального повітряного потоку можливе забивання форсунок, що знижує надійність апарата в цілому. В основу корисної моделі поставлено задачу вдосконалення апарата повітряного охолодження, у якому нове конструктивне виконання засобу для розподілу води в повітряному потоці забезпечує надійне розпилювання води й розподіл утворених крапель у повітряному потоці. Поставлена задача вирішується тим, що в апараті повітряного охолодження, що містить пучок горизонтальних теплообмінних труб для проходження в них охолоджуваного потоку, розміщений під ними напрямний апарат з вентилятором для створення повітряного потоку ззовні теплообмінних труб, а також засіб для розподілу води в повітряному потоці, згідно з пропонованою корисною моделлю новим є те, що засіб для розподілу води в повітряному потоці виконано у вигляді розміщеної в напрямному апараті над відцентровим вентилятором газорозподілювальної решітки з шаром зернистого матеріалу або насадкових елементів на ній. У найприйнятнішому прикладі виконання апарата на газорозподілювальній решітці розташовано шар гранул керамзиту. Виконання засобу для розподілу води в повітряному потоці у вигляді розміщеної в напрямному апараті над відцентровим вентилятором газорозподілювальної решітки з шаром зернистого матеріалу або насадкових елементів на ній забезпечує їх ефективне змочування водою, а також рівномірний розподіл крапель води, що захоплюється повітрям, по всьому живому перерізу напрямного апарата, а отже й теплообмінних труб. Це сприяє ефективному охолодженню потоку, що рухається в теплообмінних трубах. Розташування же на газорозподілювальній решітці розташовано шар гранул керамзиту не лише сприятиме ефективному перенесенню води у повітряний потік (внаслідок гладкій склоподібній поверхні керамзиту), а й істотно зменшує масу шару зернистого матеріалу на газорозподілювальній решітці (внаслідок малій густині керамзиту). Суть корисної моделі пояснюється кресленням, на якому зображено поздовжній розріз апарата. Апарат повітряного охолодження містить пучок горизонтальних теплообмінних труб 1 для проходження в них охолоджуваного потоку, розміщений під ними напрямний апарат 2 з вентилятором 3 для створення повітряного потоку ззовні теплообмінних труб, а також засіб для розподілу води в повітряний потік, виконаний у вигляді розміщеної в напрямному апараті над відцентровим вентилятором газорозподілювальної решітки 4 з шаром 5 зернистого матеріалу або насадкових елементів на ній (креслення). У шар 5 воду подають крізь штуцер 6. При цьому на газорозподілювальпій решітці може бути розташовано шар гранул керамзиту. Апарат працює в такий спосіб. Потік теплоносія, що рухається в горизонтальних теплообмінних трубах 1, охолоджується під впливом повітряного потоку, який під дією вентилятора 3 виходить з напрямного апарата 2. За умови підвищеної температури повітряного потоку забезпечують розподіл води в шарі 5 зернистого матеріалу або насадкових елементів. При цьому потік повітря, що рухається крізь газорозподілювальну решітку, захоплює краплі води та спрямовує їх на зовнішню поверхню теплообмінних труб 1. Пропонована конструкція апарата повітряного охолодження істотно поліпшує надійність його роботи. 1 UA 110426 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 1. Апарат повітряного охолодження, що містить пучок горизонтальних теплообмінних труб для проходження в них охолоджуваного потоку, розміщений під ними напрямний апарат з вентилятором для створення повітряного потоку ззовні теплообмінних труб, а також засіб для розподілу води в повітряному потоці, який відрізняється тим, що засіб для розподілу води в повітряному потоці виконано у вигляді розміщеної в напрямному апараті над відцентровим вентилятором газорозподілювальної решітки з шаром зернистого матеріалу або насадкових елементів на ній. 2. Апарат за п. 1, який відрізняється тим, що на газорозподілювальній решітці розташовано шар гранул керамзиту. Комп’ютерна верстка М. Мацело Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
