Вітрогенератор з похилою віссю обертання

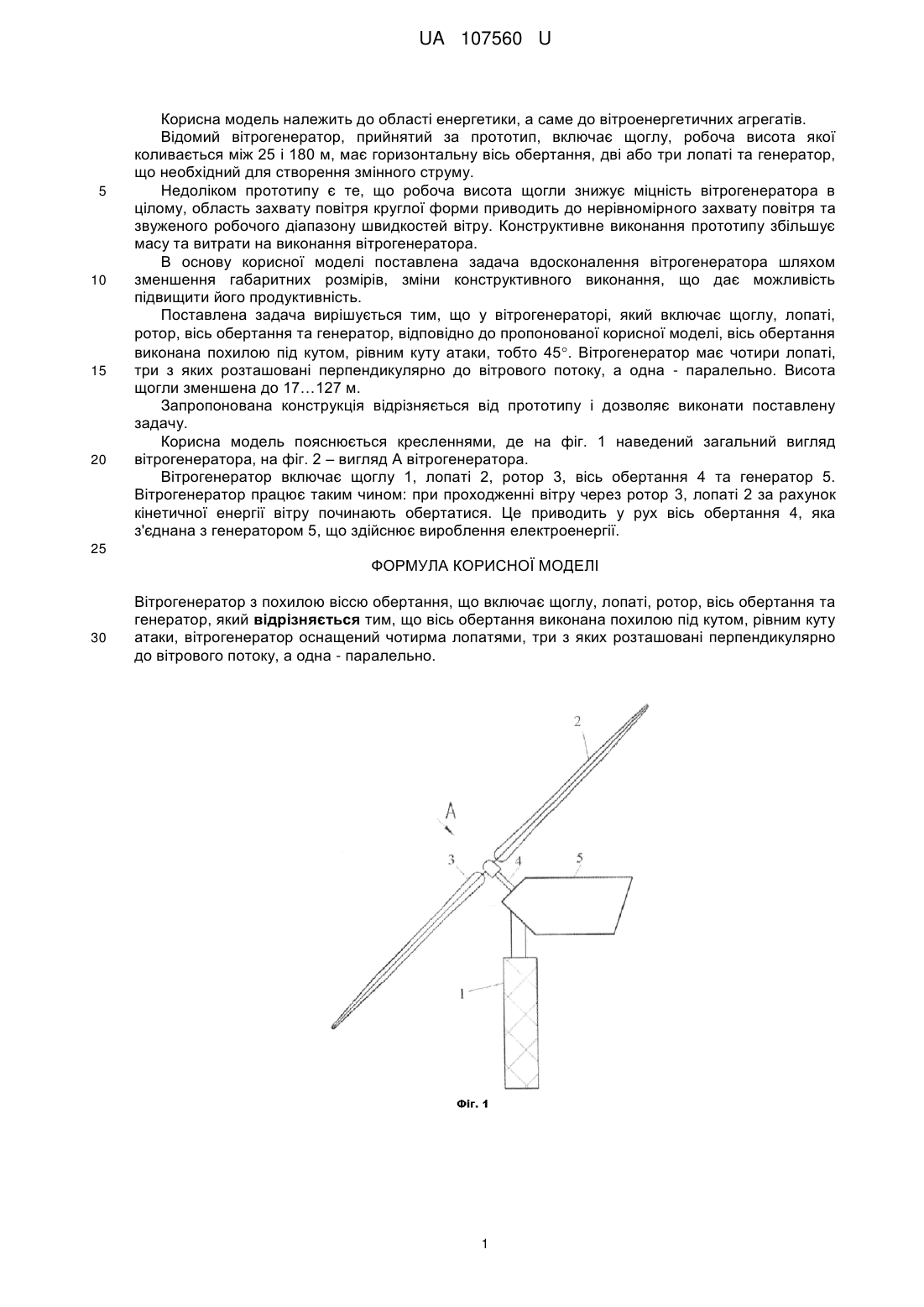

Реферат: Вітрогенератор з похилою віссю обертання має щоглу, лопаті, ротор, ось обертання та генератор. Вісь обертання виконана похилою під кутом, рівним куту атаки. Вітрогенератор оснащений чотирма лопатями, три з яких розташовані перпендикулярно до вітрового потоку, а одна - паралельно. UA 107560 U (54) ВІТРОГЕНЕРАТОР З ПОХИЛОЮ ВІССЮ ОБЕРТАННЯ UA 107560 U UA 107560 U 5 10 15 20 Корисна модель належить до області енергетики, а саме до вітроенергетичних агрегатів. Відомий вітрогенератор, прийнятий за прототип, включає щоглу, робоча висота якої коливається між 25 і 180 м, має горизонтальну вісь обертання, дві або три лопаті та генератор, що необхідний для створення змінного струму. Недоліком прототипу є те, що робоча висота щогли знижує міцність вітрогенератора в цілому, область захвату повітря круглої форми приводить до нерівномірного захвату повітря та звуженого робочого діапазону швидкостей вітру. Конструктивне виконання прототипу збільшує масу та витрати на виконання вітрогенератора. В основу корисної моделі поставлена задача вдосконалення вітрогенератора шляхом зменшення габаритних розмірів, зміни конструктивного виконання, що дає можливість підвищити його продуктивність. Поставлена задача вирішується тим, що у вітрогенераторі, який включає щоглу, лопаті, ротор, вісь обертання та генератор, відповідно до пропонованої корисної моделі, вісь обертання виконана похилою під кутом, рівним куту атаки, тобто 45. Вітрогенератор має чотири лопаті, три з яких розташовані перпендикулярно до вітрового потоку, а одна - паралельно. Висота щогли зменшена до 17…127 м. Запропонована конструкція відрізняється від прототипу і дозволяє виконати поставлену задачу. Корисна модель пояснюється кресленнями, де на фіг. 1 наведений загальний вигляд вітрогенератора, на фіг. 2 – вигляд А вітрогенератора. Вітрогенератор включає щоглу 1, лопаті 2, ротор 3, вісь обертання 4 та генератор 5. Вітрогенератор працює таким чином: при проходженні вітру через ротор 3, лопаті 2 за рахунок кінетичної енергії вітру починають обертатися. Це приводить у рух вісь обертання 4, яка з'єднана з генератором 5, що здійснює вироблення електроенергії. 25 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 30 Вітрогенератор з похилою віссю обертання, що включає щоглу, лопаті, ротор, вісь обертання та генератор, який відрізняється тим, що вісь обертання виконана похилою під кутом, рівним куту атаки, вітрогенератор оснащений чотирма лопатями, три з яких розташовані перпендикулярно до вітрового потоку, а одна - паралельно. 1 UA 107560 U Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
