Пастка для комах

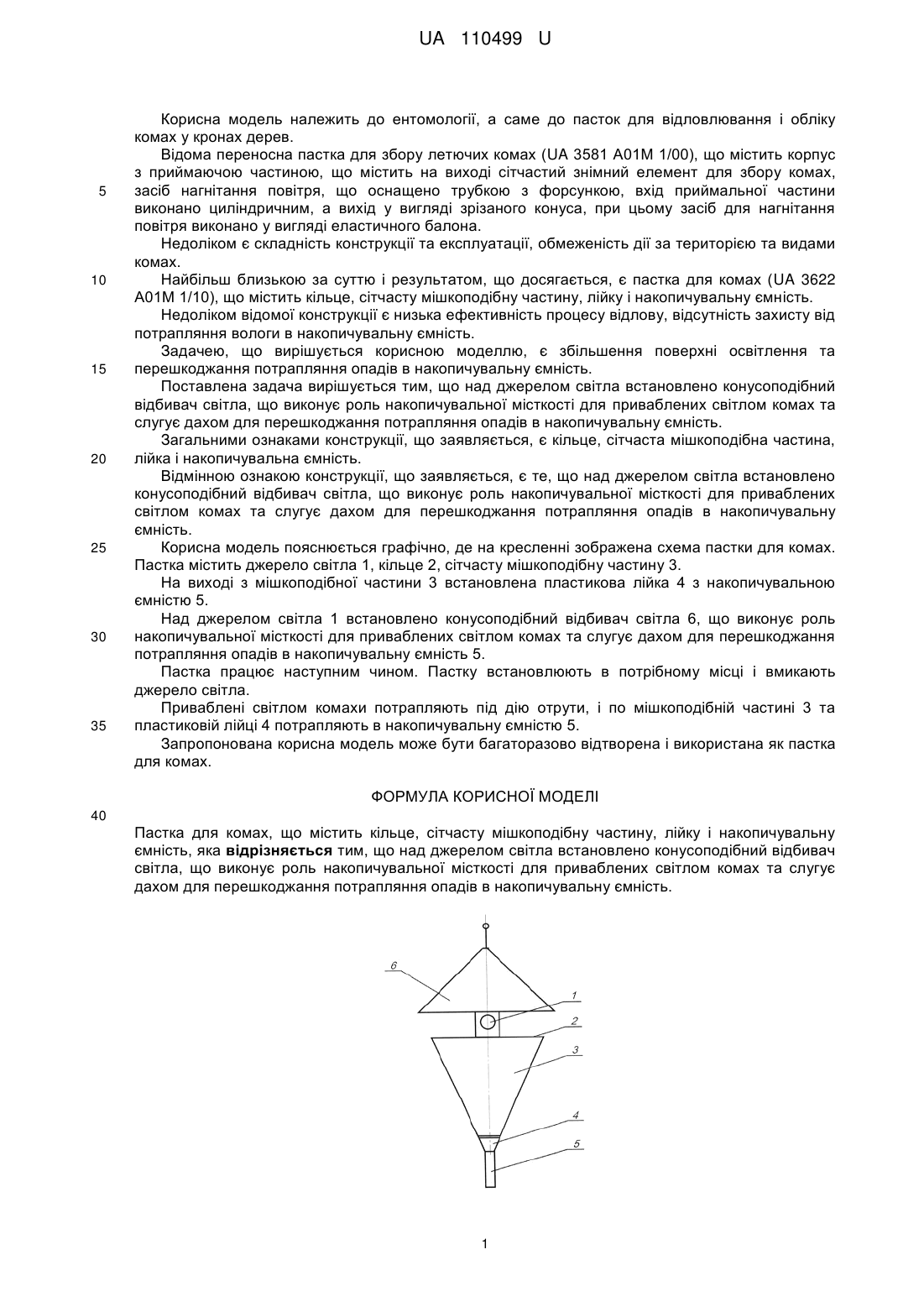

Реферат: Пастка для комах містить кільце, сітчасту мішкоподібну частину, лійку і накопичувальну ємність. Над джерелом світла встановлено конусоподібний відбивач світла, що виконує роль накопичувальної місткості для приваблених світлом комах та слугує дахом для перешкоджання потрапляння опадів в накопичувальну ємність. UA 110499 U (12) UA 110499 U UA 110499 U 5 10 15 20 25 30 35 Корисна модель належить до ентомології, а саме до пасток для відловлювання і обліку комах у кронах дерев. Відома переносна пастка для збору летючих комах (UA 3581 А01М 1/00), що містить корпус з приймаючою частиною, що містить на виході сітчастий знімний елемент для збору комах, засіб нагнітання повітря, що оснащено трубкою з форсункою, вхід приймальної частини виконано циліндричним, а вихід у вигляді зрізаного конуса, при цьому засіб для нагнітання повітря виконано у вигляді еластичного балона. Недоліком є складність конструкції та експлуатації, обмеженість дії за територією та видами комах. Найбільш близькою за суттю і результатом, що досягається, є пастка для комах (UA 3622 А01М 1/10), що містить кільце, сітчасту мішкоподібну частину, лійку і накопичувальну ємність. Недоліком відомої конструкції є низька ефективність процесу відлову, відсутність захисту від потрапляння вологи в накопичувальну ємність. Задачею, що вирішується корисною моделлю, є збільшення поверхні освітлення та перешкоджання потрапляння опадів в накопичувальну ємність. Поставлена задача вирішується тим, що над джерелом світла встановлено конусоподібний відбивач світла, що виконує роль накопичувальної місткості для приваблених світлом комах та слугує дахом для перешкоджання потрапляння опадів в накопичувальну ємність. Загальними ознаками конструкції, що заявляється, є кільце, сітчаста мішкоподібна частина, лійка і накопичувальна ємність. Відмінною ознакою конструкції, що заявляється, є те, що над джерелом світла встановлено конусоподібний відбивач світла, що виконує роль накопичувальної місткості для приваблених світлом комах та слугує дахом для перешкоджання потрапляння опадів в накопичувальну ємність. Корисна модель пояснюється графічно, де на кресленні зображена схема пастки для комах. Пастка містить джерело світла 1, кільце 2, сітчасту мішкоподібну частину 3. На виході з мішкоподібної частини 3 встановлена пластикова лійка 4 з накопичувальною ємністю 5. Над джерелом світла 1 встановлено конусоподібний відбивач світла 6, що виконує роль накопичувальної місткості для приваблених світлом комах та слугує дахом для перешкоджання потрапляння опадів в накопичувальну ємність 5. Пастка працює наступним чином. Пастку встановлюють в потрібному місці і вмикають джерело світла. Приваблені світлом комахи потрапляють під дію отрути, і по мішкоподібній частині 3 та пластиковій лійці 4 потрапляють в накопичувальну ємністю 5. Запропонована корисна модель може бути багаторазово відтворена і використана як пастка для комах. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 Пастка для комах, що містить кільце, сітчасту мішкоподібну частину, лійку і накопичувальну ємність, яка відрізняється тим, що над джерелом світла встановлено конусоподібний відбивач світла, що виконує роль накопичувальної місткості для приваблених світлом комах та слугує дахом для перешкоджання потрапляння опадів в накопичувальну ємність. 1 UA 110499 U Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
