Дозатор-розподільник палива для двигунів внутрішнього згоряння з розвантажуючим пристроєм

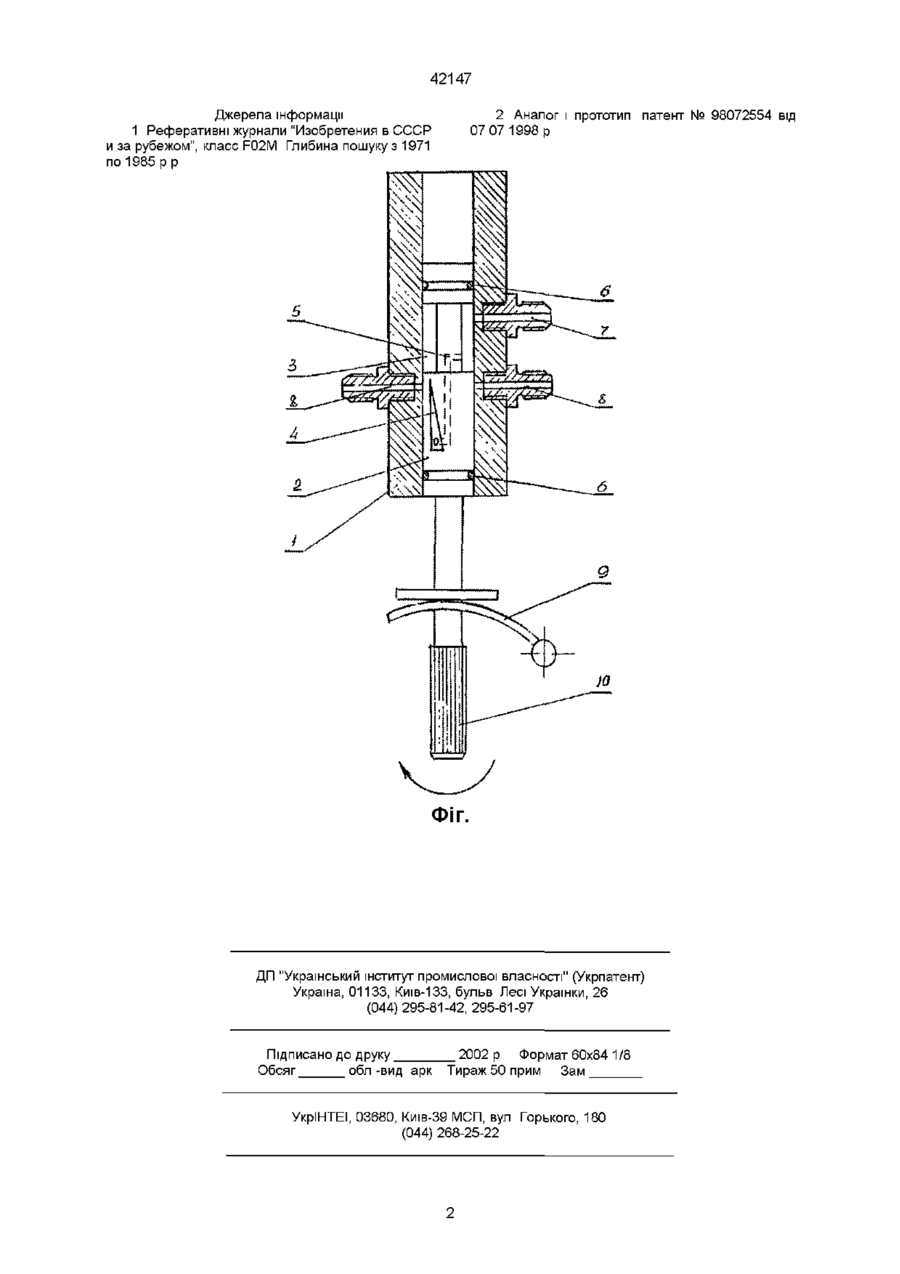

Дозатор-розподільник палива для двигунів внутрішнього згоряння з розвантажуючим пристроєм, який складається із циліндра, важеля і плунжера з ущільнювальною канавкою, в якому в верхній частині розташований трикутний паз, з єднаний за допомогою отвору з торцевою частиною плунжера, а нижня частина якого виконана у вигляді шлиців з можливістю з'єднання із приводом обертання, а в середній частині циліндра розташовані розподільні отвори, число яких визначається КІЛЬКІСТЮ циліндрів двигуна, який відрізняється тим, що містить в середній частині плунжера робочу порожнину, з'єднану вхідним отвором з трикутним пазом Винахід відноситься до галузі машинобудування, а більш конкретно - для двигунів внутрішнього згоряння (ДВЗ) В сучасних двигунах внутрішнього згоряння широко використовуються системи упорскування палива, що зумовлено необхідністю покращання динамічних характеристик автомобілів, підвищення їх паливної економічності і зниження токсичності відпрацьованих газів автомобільних двигунів Відома схема дозатора-розподілювача палива для ДВЗ (патент № 98073554 від 07 07 1998 р) В цій схемі паливо подається під тиском в торцеву частину плунжера і навантаження при цьому уде передаватись на важіль, за допомогою якого регулюються витрати палива В залежності від того, з яким тиском паливо подається в робочу порожнину, а також від діаметра плунжера, навантаження на важіль буде від декількох кілограмів для карбюраторного двигуна, до десятків кілограмів для дизельних двигунів Такі навантаження на важіль будуть створювати труднощі при регулюванні витрат палива В основу винаходу покладене завдання - удосконалити дозатор-розподілювач палива для ДВЗ таким чином, щоб розвантажити систему регулювання витрат палива Покладене завдання - удосконалити винахід вирішується тим, що дозатор-розподілювач палива для ДВЗ з розвантажуючим пристроєм, який складається із циліндра, важеля і плунжера з ущільнюючою канавкою, в якому в верхній частині розташований трикутний паз, який з'єднаний за допомогою отвору із торцевою частиною плунжера, нижня частина якого виконана у вигляді шлиців з можливістю з'єднання з приводом обертання, а в середній частині циліндра розташовані розподілюючі отвори, число яких визначається КІЛЬКІСТЮ циліндрів двигуна, який відрізняється тим, що містить в середній частині плунжера робочу порожнину, яка з'єднана з вхідним отвором і через з'єднуючий отвір з трикутним пазом На фіг представлена схема дозатора-розподілювача Він складається із циліндра 1 і плунжера 2, який розділений робочою порожниною 3 на дві частини - верхню і нижню - із дозуючим трикутним пазом 4 Трикутний паз з'єднаний з робочою порожниною за допомогою отвору 5 Для запобігання підтікання палива між циліндром і плунжером в верхній і нижній частині плунжера передбачені ущільнюючі канавки 6 При роботі двигуна через шлицьове з'єднання 10 оберти передаються на плунжер 2 Паливо під тиском, який здійснює паливний насос двигуна, надходить через вхідний отвір 7 в робочу порожнину 3 і через отвір 5 потрапляє в трикутний паз 4 Трикутний паз 4 переміщається повз ВИХІДНІ отвори 8, які розташовані на циліндрі 1, і розподіляє паливо по циліндрам ДВЗ Коли плунжер 2 знаходиться у нижньому положенні, паливо через ВИХІДНІ отвори 8 розподіляються із малими витратами холостий хід При переміщенні плунжера 2 вверх за допомогою важеля 9 оберти ДВЗ будуть зростати, а витрати палива - збільшуватись Використання дозатора-розподілювача палива з розвантажуючим пристроєм повністю розвантажує вузол регулювання витрат палива в циліндрі ДВЗ, незалежно від тиску, з яким паливо подається у робочу порожнину З 42147 Джерела інформації 1 Реферативні журнали "Изобретения в СССР и за рубежом", класс F02M Глибина пошуку з 1971 по 1985 р р 2 Аналог і прототип патент № 98072554 від 07 07 1998 р ФІГ. ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Киів-133, бульв Лесі Українки, 26 (044)295-81-42, 295-61-97 Підписано до друку Обсяг обл -вид арк 2002 р Формат 60x84 1/8 Тираж 50 прим Зам УкрІНТЕІ, 03680, Киів-39 МСП, вул Горького, 180 (044) 268-25-22
