Дозатор сипучих кормів

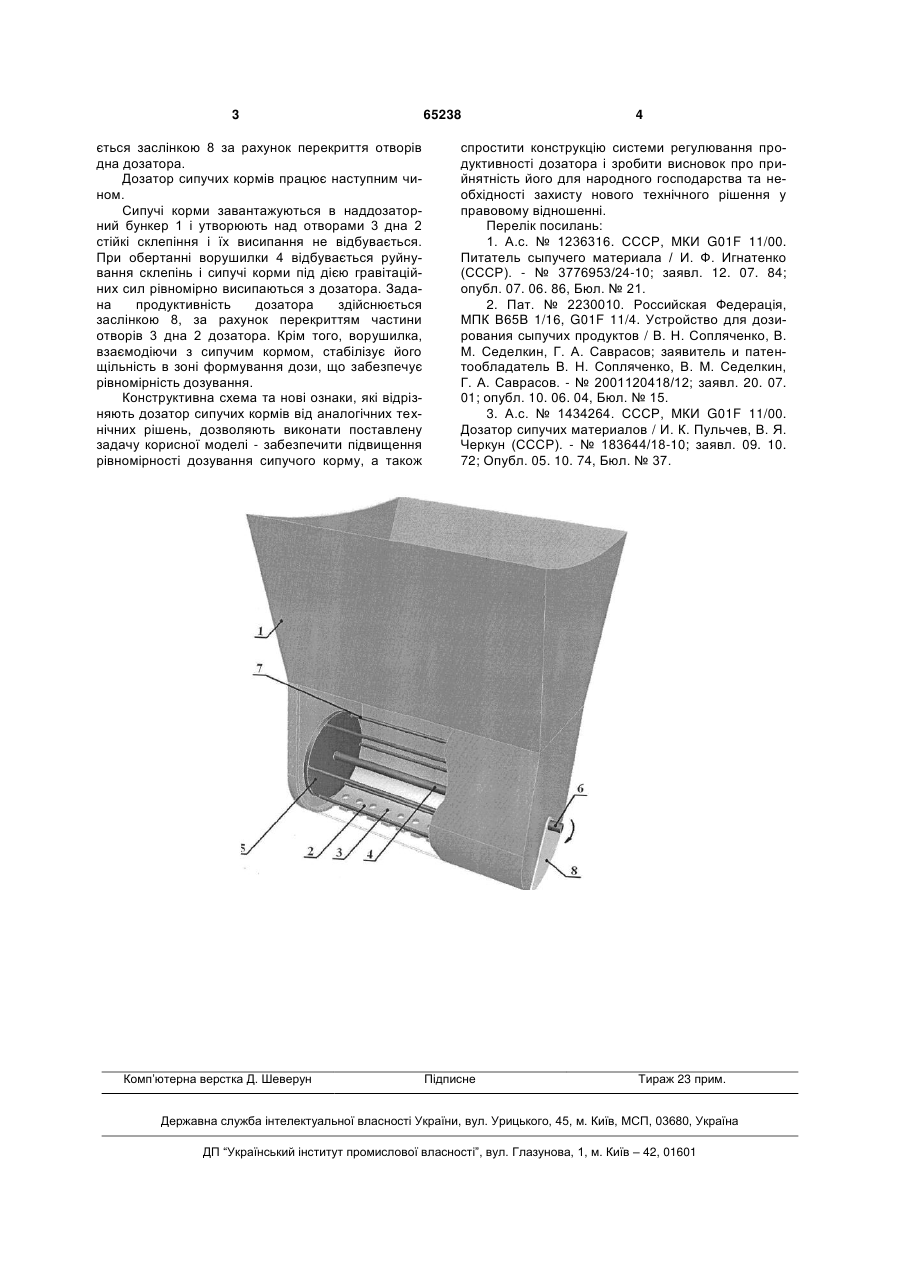

Дозатор сипучих кормів, що містить бункер, ворушилку, заслінку, який відрізняється тим, що він додатково обладнаний дном дозатора, яке виконано у вигляді горизонтально розташованої частини циліндричної труби з отворами, всередині якої встановлена ворушилка, що складається з двох дисків, закріплених на привідному валу і з'єднаних між собою циліндричними прутками. (19) (21) u201107014 (22) 03.06.2011 (24) 25.11.2011 (46) 25.11.2011, Бюл.№ 22, 2011 р. (72) НЕПОЧАТОВ ДМИТРО МИКОЛАЙОВИЧ, НАНКА ОЛЕКСАНДР ВОЛОДИМИРОВИЧ, БОЙКО ІВАН ГРИГОРОВИЧ, ТУРЧИН ОЛЕГ ВОЛОДИМИРОВИЧ (73) НЕПОЧАТОВ ДМИТРО МИКОЛАЙОВИЧ, НАНКА ОЛЕКСАНДР ВОЛОДИМИРОВИЧ, БОЙКО 3 ється заслінкою 8 за рахунок перекриття отворів дна дозатора. Дозатор сипучих кормів працює наступним чином. Сипучі корми завантажуються в наддозаторний бункер 1 і утворюють над отворами 3 дна 2 стійкі склепіння і їх висипання не відбувається. При обертанні ворушилки 4 відбувається руйнування склепінь і сипучі корми під дією гравітаційних сил рівномірно висипаються з дозатора. Задана продуктивність дозатора здійснюється заслінкою 8, за рахунок перекриттям частини отворів 3 дна 2 дозатора. Крім того, ворушилка, взаємодіючи з сипучим кормом, стабілізує його щільність в зоні формування дози, що забезпечує рівномірність дозування. Конструктивна схема та нові ознаки, які відрізняють дозатор сипучих кормів від аналогічних технічних рішень, дозволяють виконати поставлену задачу корисної моделі - забезпечити підвищення рівномірності дозування сипучого корму, а також Комп’ютерна верстка Д. Шеверун 65238 4 спростити конструкцію системи регулювання продуктивності дозатора і зробити висновок про прийнятність його для народного господарства та необхідності захисту нового технічного рішення у правовому відношенні. Перелік посилань: 1. А.с. № 1236316. СССР, МКИ G01F 11/00. Питатель сыпучего материала / И. Ф. Игнатенко (СССР). - № 3776953/24-10; заявл. 12. 07. 84; опубл. 07. 06. 86, Бюл. № 21. 2. Пат. № 2230010. Российская Федерація, МПК В65В 1/16, G01F 11/4. Устройство для дозирования сыпучих продуктов / В. Н. Сопляченко, В. М. Седелкин, Г. А. Саврасов; заявитель и патентообладатель В. Н. Сопляченко, В. М. Седелкин, Г. А. Саврасов. - № 2001120418/12; заявл. 20. 07. 01; опубл. 10. 06. 04, Бюл. № 15. 3. А.с. № 1434264. СССР, МКИ G01F 11/00. Дозатор сипучих материалов / И. К. Пульчев, В. Я. Черкун (СССР). - № 183644/18-10; заявл. 09. 10. 72; Опубл. 05. 10. 74, Бюл. № 37. Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
