Спосіб візуалізації кісток зап’ястка

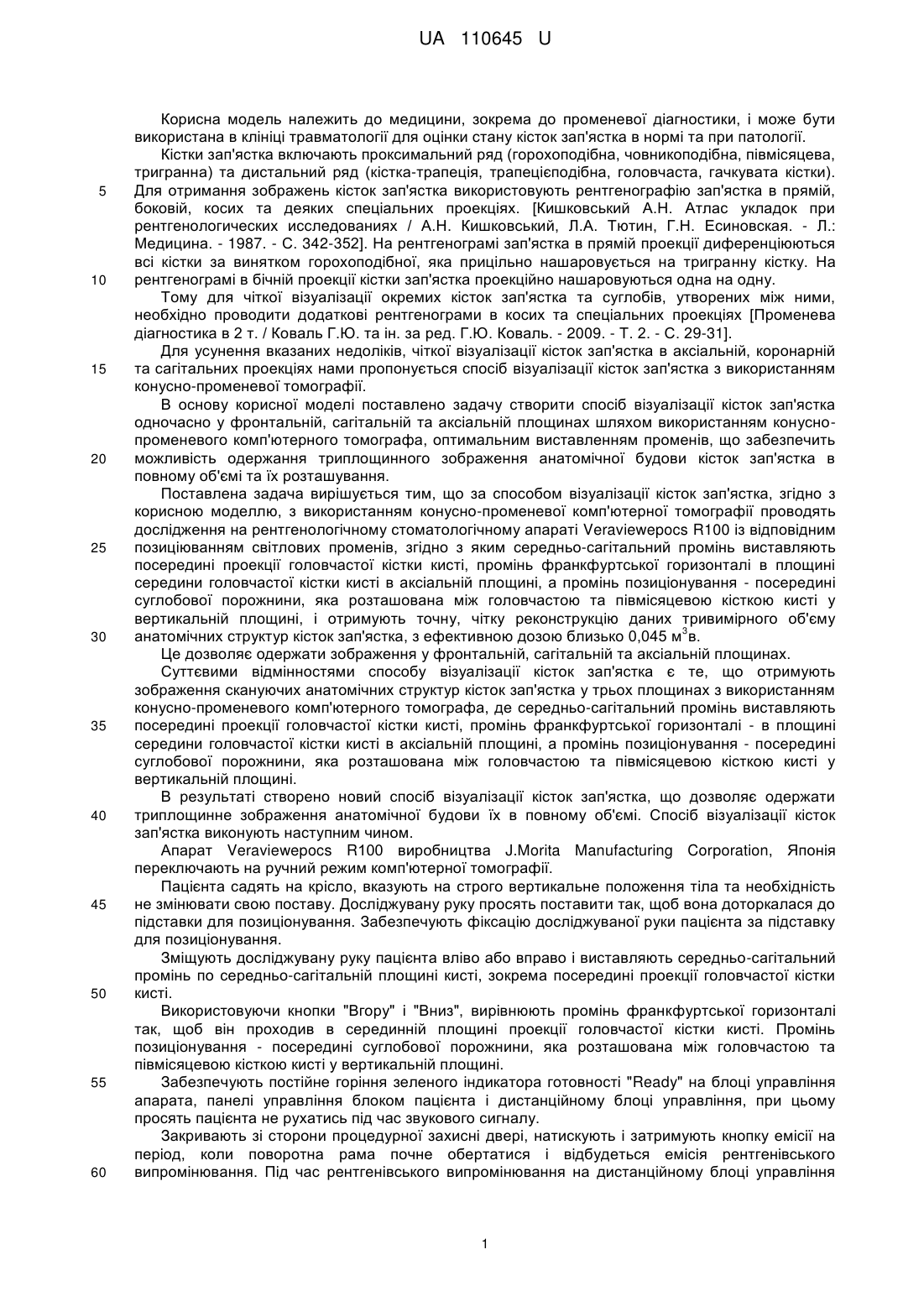

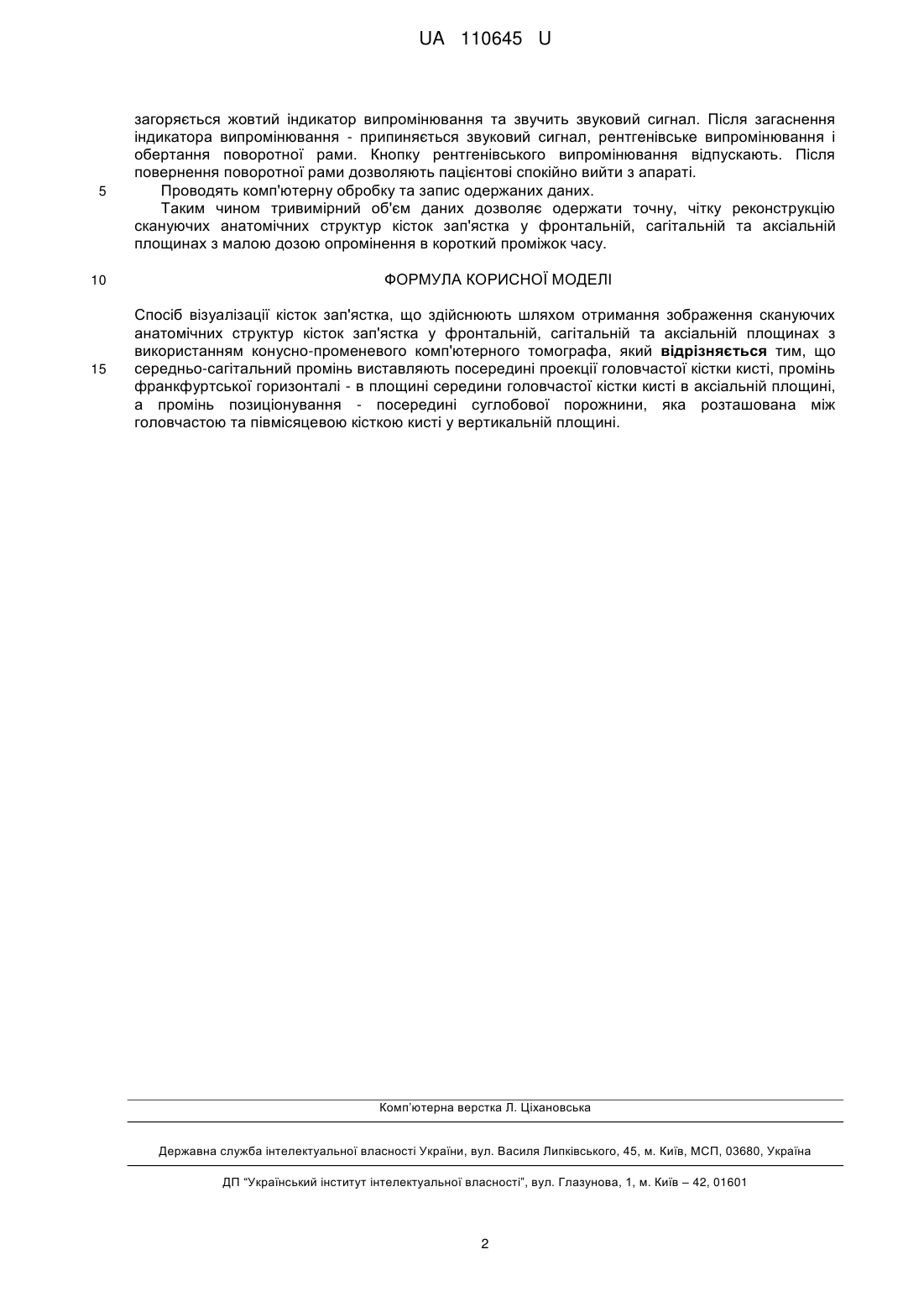

Реферат: Спосіб візуалізації кісток зап'ястка шляхом отримання зображення скануючих анатомічних структур кісток зап'ястка у фронтальній, сагітальній та аксіальній площинах з використанням конусно-променевого комп'ютерного томографа. При цьому середньо-сагітальний промінь виставляють посередині проекції головчастої кістки кисті, промінь франкфуртської горизонталі в площині середини головчастої кістки кисті в аксіальній площині, а промінь позиціонування UA 110645 U (12) UA 110645 U посередині суглобової порожнини, яка розташована між головчастою та півмісяцевою кісткою кисті у вертикальній площині. UA 110645 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до медицини, зокрема до променевої діагностики, і може бути використана в клініці травматології для оцінки стану кісток зап'ястка в нормі та при патології. Кістки зап'ястка включають проксимальний ряд (горохоподібна, човникоподібна, півмісяцева, тригранна) та дистальний ряд (кістка-трапеція, трапецієподібна, головчаста, гачкувата кістки). Для отримання зображень кісток зап'ястка використовують рентгенографію зап'ястка в прямій, боковій, косих та деяких спеціальних проекціях. [Кишковський А.Н. Атлас укладок при рентгенологических исследованиях / А.Н. Кишковський, Л.А. Тютин, Г.Н. Есиновская. - Л.: Медицина. - 1987. - С. 342-352]. На рентгенограмі зап'ястка в прямій проекції диференціюються всі кістки за винятком горохоподібної, яка прицільно нашаровується на тригранну кістку. На рентгенограмі в бічній проекції кістки зап'ястка проекційно нашаровуються одна на одну. Тому для чіткої візуалізації окремих кісток зап'ястка та суглобів, утворених між ними, необхідно проводити додаткові рентгенограми в косих та спеціальних проекціях [Променева діагностика в 2 т. / Коваль Г.Ю. та ін. за ред. Г.Ю. Коваль. - 2009. - Т. 2. - С. 29-31]. Для усунення вказаних недоліків, чіткої візуалізації кісток зап'ястка в аксіальній, коронарній та сагітальних проекціях нами пропонується спосіб візуалізації кісток зап'ястка з використанням конусно-променевої томографії. В основу корисної моделі поставлено задачу створити спосіб візуалізації кісток зап'ястка одночасно у фронтальній, сагітальній та аксіальній площинах шляхом використанням конуснопроменевого комп'ютерного томографа, оптимальним виставленням променів, що забезпечить можливість одержання триплощинного зображення анатомічної будови кісток зап'ястка в повному об'ємі та їх розташування. Поставлена задача вирішується тим, що за способом візуалізації кісток зап'ястка, згідно з корисною моделлю, з використанням конусно-променевої комп'ютерної томографії проводять дослідження на рентгенологічному стоматологічному апараті Veraviewepocs R100 із відповідним позиціюванням світлових променів, згідно з яким середньо-сагітальний промінь виставляють посередині проекції головчастої кістки кисті, промінь франкфуртської горизонталі в площині середини головчастої кістки кисті в аксіальній площині, а промінь позиціонування - посередині суглобової порожнини, яка розташована між головчастою та півмісяцевою кісткою кисті у вертикальній площині, і отримують точну, чітку реконструкцію даних тривимірного об'єму 3 анатомічних структур кісток зап'ястка, з ефективною дозою близько 0,045 м в. Це дозволяє одержати зображення у фронтальній, сагітальній та аксіальній площинах. Суттєвими відмінностями способу візуалізації кісток зап'ястка є те, що отримують зображення скануючих анатомічних структур кісток зап'ястка у трьох площинах з використанням конусно-променевого комп'ютерного томографа, де середньо-сагітальний промінь виставляють посередині проекції головчастої кістки кисті, промінь франкфуртської горизонталі - в площині середини головчастої кістки кисті в аксіальній площині, а промінь позиціонування - посередині суглобової порожнини, яка розташована між головчастою та півмісяцевою кісткою кисті у вертикальній площині. В результаті створено новий спосіб візуалізації кісток зап'ястка, що дозволяє одержати триплощинне зображення анатомічної будови їх в повному об'ємі. Спосіб візуалізації кісток зап'ястка виконують наступним чином. Апарат Veraviewepocs R100 виробництва J.Morita Manufacturing Corporation, Японія переключають на ручний режим комп'ютерної томографії. Пацієнта садять на крісло, вказують на строго вертикальне положення тіла та необхідність не змінювати свою поставу. Досліджувану руку просять поставити так, щоб вона доторкалася до підставки для позиціонування. Забезпечують фіксацію досліджуваної руки пацієнта за підставку для позиціонування. Зміщують досліджувану руку пацієнта вліво або вправо і виставляють середньо-сагітальний промінь по середньо-сагітальній площині кисті, зокрема посередині проекції головчастої кістки кисті. Використовуючи кнопки "Вгору" і "Вниз", вирівнюють промінь франкфуртської горизонталі так, щоб він проходив в серединній площині проекції головчастої кістки кисті. Промінь позиціонування - посередині суглобової порожнини, яка розташована між головчастою та півмісяцевою кісткою кисті у вертикальній площині. Забезпечують постійне горіння зеленого індикатора готовності "Ready" на блоці управління апарата, панелі управління блоком пацієнта і дистанційному блоці управління, при цьому просять пацієнта не рухатись під час звукового сигналу. Закривають зі сторони процедурної захисні двері, натискують і затримують кнопку емісії на період, коли поворотна рама почне обертатися і відбудеться емісія рентгенівського випромінювання. Під час рентгенівського випромінювання на дистанційному блоці управління 1 UA 110645 U 5 10 15 загоряється жовтий індикатор випромінювання та звучить звуковий сигнал. Після загаснення індикатора випромінювання - припиняється звуковий сигнал, рентгенівське випромінювання і обертання поворотної рами. Кнопку рентгенівського випромінювання відпускають. Після повернення поворотної рами дозволяють пацієнтові спокійно вийти з апараті. Проводять комп'ютерну обробку та запис одержаних даних. Таким чином тривимірний об'єм даних дозволяє одержати точну, чітку реконструкцію скануючих анатомічних структур кісток зап'ястка у фронтальній, сагітальній та аксіальній площинах з малою дозою опромінення в короткий проміжок часу. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Спосіб візуалізації кісток зап'ястка, що здійснюють шляхом отримання зображення скануючих анатомічних структур кісток зап'ястка у фронтальній, сагітальній та аксіальній площинах з використанням конусно-променевого комп'ютерного томографа, який відрізняється тим, що середньо-сагітальний промінь виставляють посередині проекції головчастої кістки кисті, промінь франкфуртської горизонталі - в площині середини головчастої кістки кисті в аксіальній площині, а промінь позиціонування - посередині суглобової порожнини, яка розташована між головчастою та півмісяцевою кісткою кисті у вертикальній площині. Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
