Спосіб візуалізації дистальних відділів променевої і ліктьової кістки, дистального променево-ліктьового та променево-зап’ястного суглобів

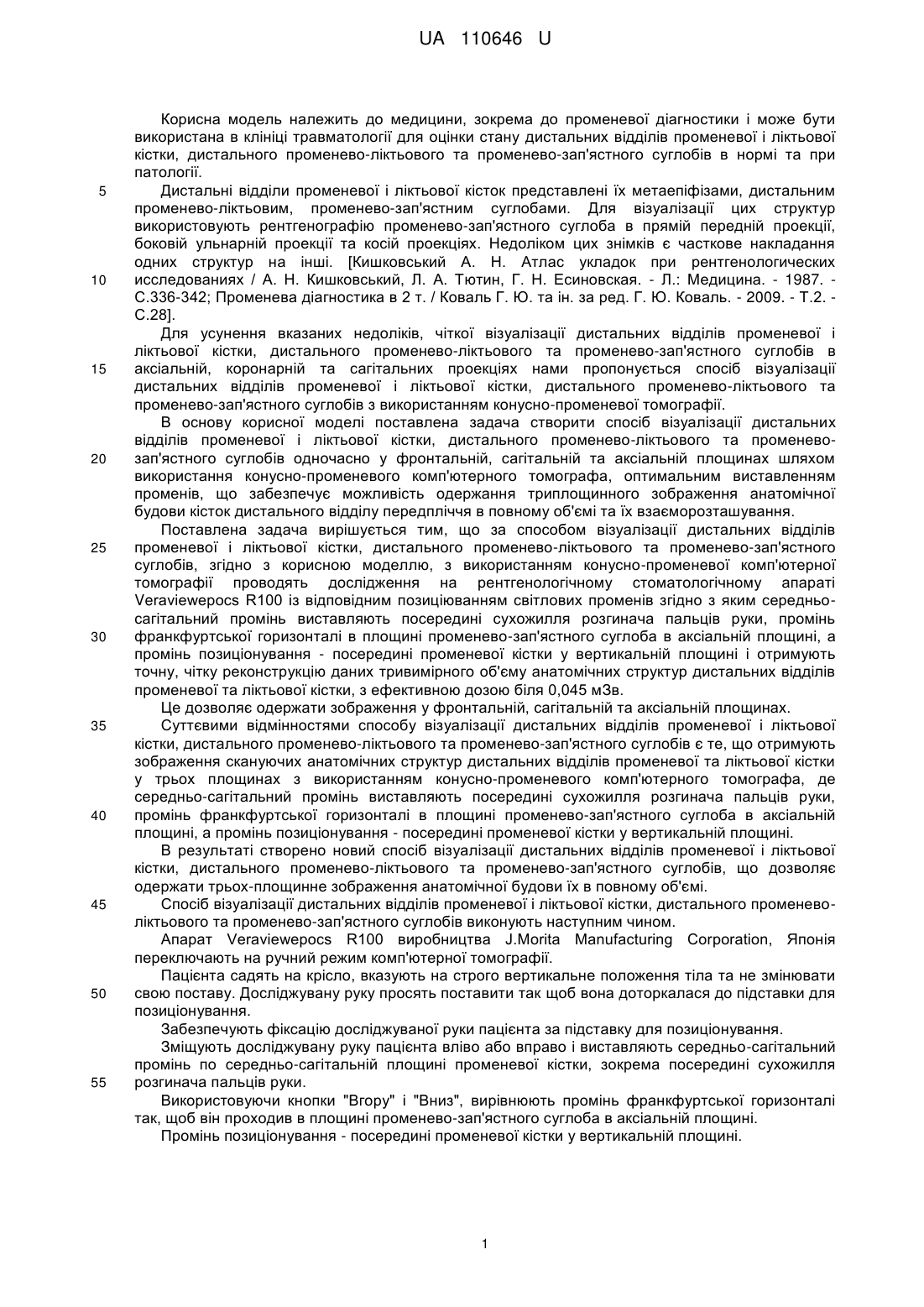

Реферат: Спосіб візуалізації дистальних відділів променевої і ліктьової кістки, дистального променеволіктьового та променево-зап'ястного суглобів включає отримання зображення скануючих анатомічних структур дистальних відділів променевої та ліктьової кісток у фронтальній, сагітальній та аксіальній площинах з використанням конусно-променевого комп'ютерного томографа. Середньо-сагітальний промінь виставляють посередині сухожилля розгинача UA 110646 U (12) UA 110646 U пальців руки, промінь франкфуртської горизонталі в площині променево-зап'ястного суглоба в аксіальній площині, а промінь позиціонування - посередині променевої кістки у вертикальній площині. UA 110646 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до медицини, зокрема до променевої діагностики і може бути використана в клініці травматології для оцінки стану дистальних відділів променевої і ліктьової кістки, дистального променево-ліктьового та променево-зап'ястного суглобів в нормі та при патології. Дистальні відділи променевої і ліктьової кісток представлені їх метаепіфізами, дистальним променево-ліктьовим, променево-зап'ястним суглобами. Для візуалізації цих структур використовують рентгенографію променево-зап'ястного суглоба в прямій передній проекції, боковій ульнарній проекції та косій проекціях. Недоліком цих знімків є часткове накладання одних структур на інші. [Кишковський А. Н. Атлас укладок при рентгенологических исследованиях / А. Н. Кишковський, Л. А. Тютин, Г. Н. Есиновская. - Л.: Медицина. - 1987. С.336-342; Променева діагностика в 2 т. / Коваль Г. Ю. та ін. за ред. Г. Ю. Коваль. - 2009. - Т.2. С.28]. Для усунення вказаних недоліків, чіткої візуалізації дистальних відділів променевої і ліктьової кістки, дистального променево-ліктьового та променево-зап'ястного суглобів в аксіальній, коронарній та сагітальних проекціях нами пропонується спосіб візуалізації дистальних відділів променевої і ліктьової кістки, дистального променево-ліктьового та променево-зап'ястного суглобів з використанням конусно-променевої томографії. В основу корисної моделі поставлена задача створити спосіб візуалізації дистальних відділів променевої і ліктьової кістки, дистального променево-ліктьового та променевозап'ястного суглобів одночасно у фронтальній, сагітальній та аксіальній площинах шляхом використання конусно-променевого комп'ютерного томографа, оптимальним виставленням променів, що забезпечує можливість одержання триплощинного зображення анатомічної будови кісток дистального відділу передпліччя в повному об'ємі та їх взаєморозташування. Поставлена задача вирішується тим, що за способом візуалізації дистальних відділів променевої і ліктьової кістки, дистального променево-ліктьового та променево-зап'ястного суглобів, згідно з корисною моделлю, з використанням конусно-променевої комп'ютерної томографії проводять дослідження на рентгенологічному стоматологічному апараті Veraviewepocs R100 із відповідним позиціюванням світлових променів згідно з яким середньосагітальний промінь виставляють посередині сухожилля розгинача пальців руки, промінь франкфуртської горизонталі в площині променево-зап'ястного суглоба в аксіальній площині, а промінь позиціонування - посередині променевої кістки у вертикальній площині і отримують точну, чітку реконструкцію даних тривимірного об'єму анатомічних структур дистальних відділів променевої та ліктьової кістки, з ефективною дозою біля 0,045 мЗв. Це дозволяє одержати зображення у фронтальній, сагітальній та аксіальній площинах. Суттєвими відмінностями способу візуалізації дистальних відділів променевої і ліктьової кістки, дистального променево-ліктьового та променево-зап'ястного суглобів є те, що отримують зображення скануючих анатомічних структур дистальних відділів променевої та ліктьової кістки у трьох площинах з використанням конусно-променевого комп'ютерного томографа, де середньо-сагітальний промінь виставляють посередині сухожилля розгинача пальців руки, промінь франкфуртської горизонталі в площині променево-зап'ястного суглоба в аксіальній площині, а промінь позиціонування - посередині променевої кістки у вертикальній площині. В результаті створено новий спосіб візуалізації дистальних відділів променевої і ліктьової кістки, дистального променево-ліктьового та променево-зап'ястного суглобів, що дозволяє одержати трьох-площинне зображення анатомічної будови їх в повному об'ємі. Спосіб візуалізації дистальних відділів променевої і ліктьової кістки, дистального променеволіктьового та променево-зап'ястного суглобів виконують наступним чином. Апарат Veraviewepocs R100 виробництва J.Morita Manufacturing Corporation, Японія переключають на ручний режим комп'ютерної томографії. Пацієнта садять на крісло, вказують на строго вертикальне положення тіла та не змінювати свою поставу. Досліджувану руку просять поставити так щоб вона доторкалася до підставки для позиціонування. Забезпечують фіксацію досліджуваної руки пацієнта за підставку для позиціонування. Зміщують досліджувану руку пацієнта вліво або вправо і виставляють середньо-сагітальний промінь по середньо-сагітальній площині променевої кістки, зокрема посередині сухожилля розгинача пальців руки. Використовуючи кнопки "Вгору" і "Вниз", вирівнюють промінь франкфуртської горизонталі так, щоб він проходив в площині променево-зап'ястного суглоба в аксіальній площині. Промінь позиціонування - посередині променевої кістки у вертикальній площині. 1 UA 110646 U 5 10 15 Забезпечують постійне горіння зеленого індикатора готовності "Ready" на блоці управління апарата, панелі управління блоком пацієнта і дистанційному блоці управління, при цьому просять пацієнта не рухатись під час звукового сигналу. Закривають зі сторони процедурної захисні двері, натискують і затримують кнопку емісії на період, коли поворотна рама почне обертатися і відбудеться емісія рентген-випромінювання. Під час рентген-випромінювання на дистанційному блоці управління загоряється жовтий індикатор випромінювання та звучить звуковий сигнал. Після загаснення індикатора випромінювання - припиняється звуковий сигнал, рентгенівське випромінювання і обертання поворотної рами. Кнопку рентгенівського випромінювання відпускають. Після повернення поворотної рами дозволяють пацієнтові спокійно вийти з апарата. Проводять комп'ютерну обробку та запис одержаних даних. Таким чином тривимірний об'єм даних дозволяє одержати точну, чітку реконструкцію скануючих анатомічних структур дистального променево-ліктьового та променево-зап'ястного суглобів, дистальних відділів променевої та ліктьової кісток у фронтальній, сагітальній та аксіальній площинах з малою дозою опромінення в короткий проміжок часу. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 20 25 Спосіб візуалізації дистальних відділів променевої і ліктьової кістки, дистального променеволіктьового та променево-зап'ястного суглобів, що включає отримання зображення скануючих анатомічних структур дистальних відділів променевої та ліктьової кісток у фронтальній, сагітальній та аксіальній площинах з використанням конусно-променевого комп'ютерного томографа, який відрізняється тим, що середньо-сагітальний промінь виставляють посередині сухожилля розгинача пальців руки, промінь франкфуртської горизонталі в площині променевозап'ястного суглоба в аксіальній площині, а промінь позиціонування - посередині променевої кістки у вертикальній площині. Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
