Циліндрична сітчаста оболонка покриття

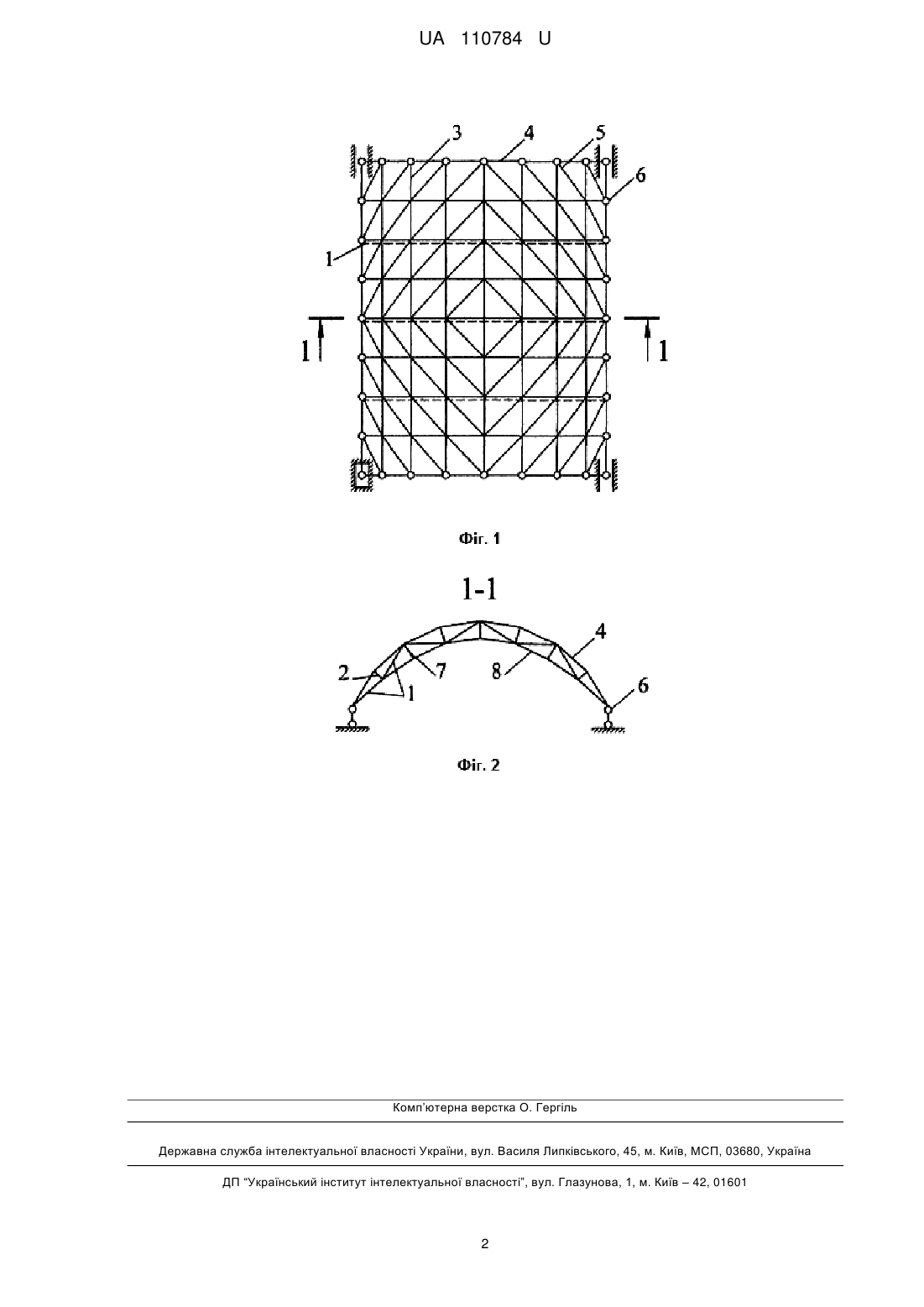

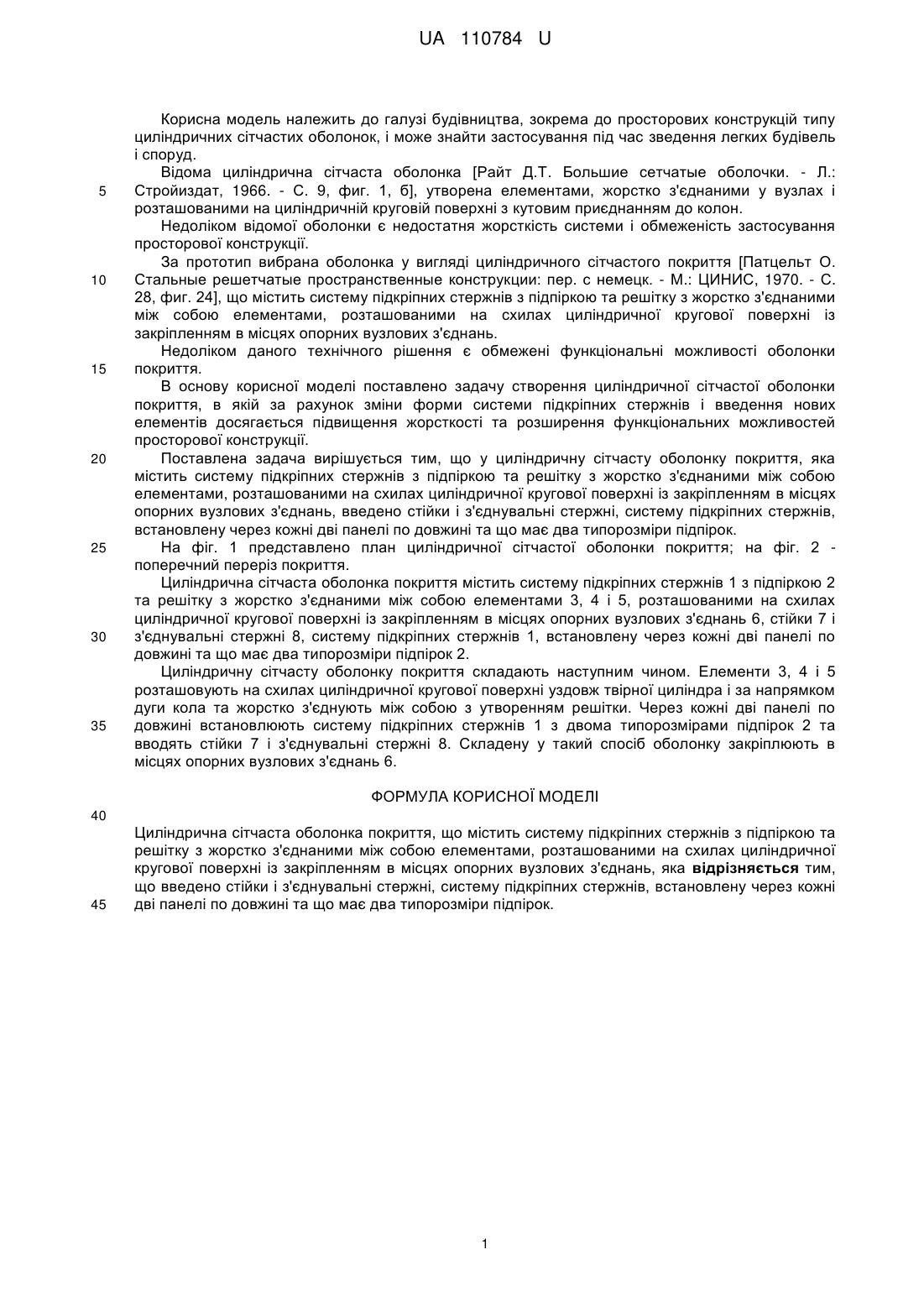

Реферат: UA 110784 U UA 110784 U 5 10 15 20 25 30 35 Корисна модель належить до галузі будівництва, зокрема до просторових конструкцій типу циліндричних сітчастих оболонок, і може знайти застосування під час зведення легких будівель і споруд. Відома циліндрична сітчаста оболонка [Райт Д.Т. Большие сетчатые оболочки. - Л.: Стройиздат, 1966. - С. 9, фиг. 1, б], утворена елементами, жорстко з'єднаними у вузлах і розташованими на циліндричній круговій поверхні з кутовим приєднанням до колон. Недоліком відомої оболонки є недостатня жорсткість системи і обмеженість застосування просторової конструкції. За прототип вибрана оболонка у вигляді циліндричного сітчастого покриття [Патцельт О. Стальные решетчатые пространственные конструкции: пер. с немецк. - Μ.: ЦИНИС, 1970. - С. 28, фиг. 24], що містить систему підкріпних стержнів з підпіркою та решітку з жорстко з'єднаними між собою елементами, розташованими на схилах циліндричної кругової поверхні із закріпленням в місцях опорних вузлових з'єднань. Недоліком даного технічного рішення є обмежені функціональні можливості оболонки покриття. В основу корисної моделі поставлено задачу створення циліндричної сітчастої оболонки покриття, в якій за рахунок зміни форми системи підкріпних стержнів і введення нових елементів досягається підвищення жорсткості та розширення функціональних можливостей просторової конструкції. Поставлена задача вирішується тим, що у циліндричну сітчасту оболонку покриття, яка містить систему підкріпних стержнів з підпіркою та решітку з жорстко з'єднаними між собою елементами, розташованими на схилах циліндричної кругової поверхні із закріпленням в місцях опорних вузлових з'єднань, введено стійки і з'єднувальні стержні, систему підкріпних стержнів, встановлену через кожні дві панелі по довжині та що має два типорозміри підпірок. На фіг. 1 представлено план циліндричної сітчастої оболонки покриття; на фіг. 2 поперечний переріз покриття. Циліндрична сітчаста оболонка покриття містить систему підкріпних стержнів 1 з підпіркою 2 та решітку з жорстко з'єднаними між собою елементами 3, 4 і 5, розташованими на схилах циліндричної кругової поверхні із закріпленням в місцях опорних вузлових з'єднань 6, стійки 7 і з'єднувальні стержні 8, систему підкріпних стержнів 1, встановлену через кожні дві панелі по довжині та що має два типорозміри підпірок 2. Циліндричну сітчасту оболонку покриття складають наступним чином. Елементи 3, 4 і 5 розташовують на схилах циліндричної кругової поверхні уздовж твірної циліндра і за напрямком дуги кола та жорстко з'єднують між собою з утворенням решітки. Через кожні дві панелі по довжині встановлюють систему підкріпних стержнів 1 з двома типорозмірами підпірок 2 та вводять стійки 7 і з'єднувальні стержні 8. Складену у такий спосіб оболонку закріплюють в місцях опорних вузлових з'єднань 6. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 45 Циліндрична сітчаста оболонка покриття, що містить систему підкріпних стержнів з підпіркою та решітку з жорстко з'єднаними між собою елементами, розташованими на схилах циліндричної кругової поверхні із закріпленням в місцях опорних вузлових з'єднань, яка відрізняється тим, що введено стійки і з'єднувальні стержні, систему підкріпних стержнів, встановлену через кожні дві панелі по довжині та що має два типорозміри підпірок. 1 UA 110784 U Комп’ютерна верстка О. Гергіль Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
