Сітчаста циліндрична оболонка покриття

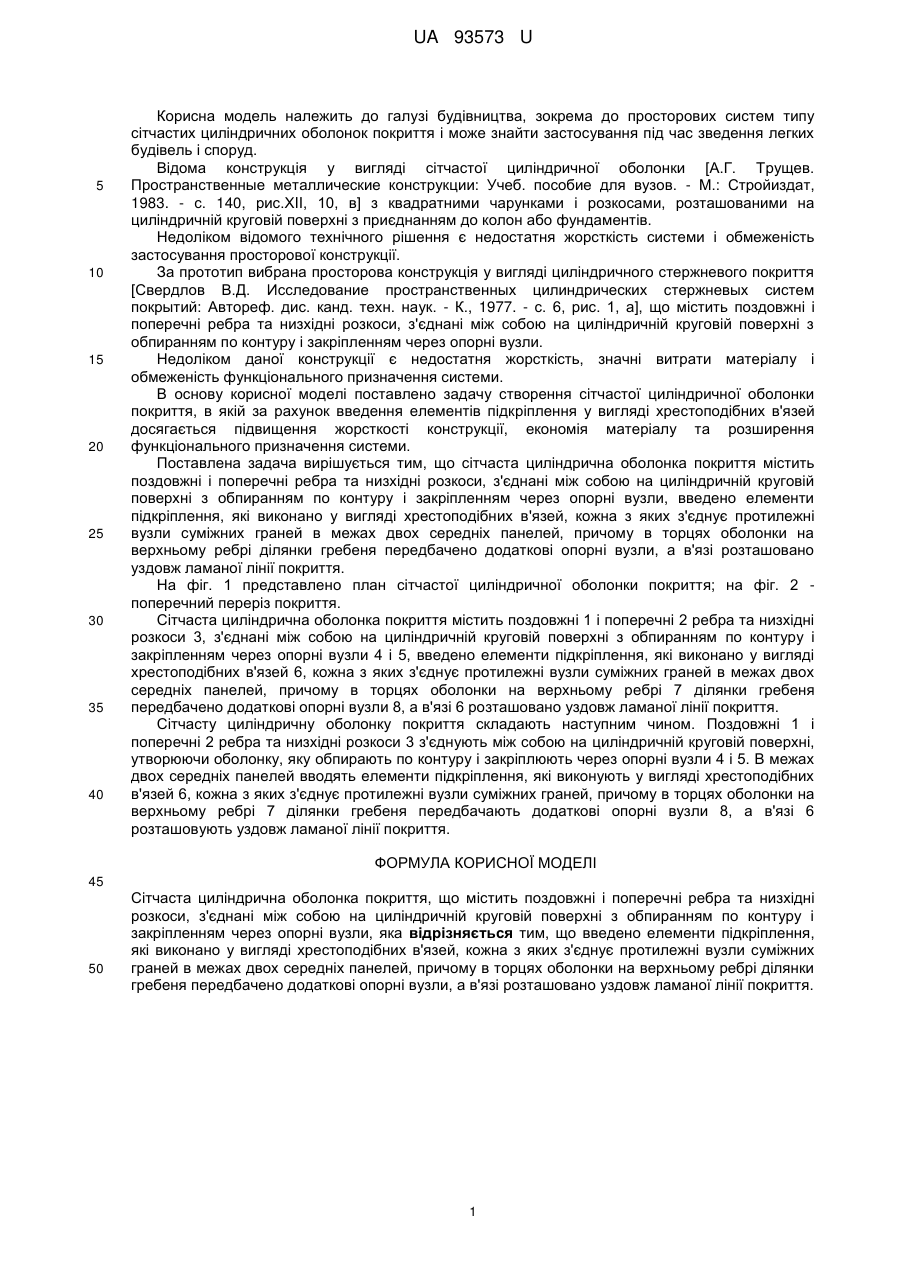

Реферат: UA 93573 U UA 93573 U 5 10 15 20 25 30 35 40 Корисна модель належить до галузі будівництва, зокрема до просторових систем типу сітчастих циліндричних оболонок покриття і може знайти застосування під час зведення легких будівель і споруд. Відома конструкція у вигляді сітчастої циліндричної оболонки [А.Г. Трущев. Пространственные металлические конструкции: Учеб. пособие для вузов. - М.: Стройиздат, 1983. - с. 140, рис.ХII, 10, в] з квадратними чарунками і розкосами, розташованими на циліндричній круговій поверхні з приєднанням до колон або фундаментів. Недоліком відомого технічного рішення є недостатня жорсткість системи і обмеженість застосування просторової конструкції. За прототип вибрана просторова конструкція у вигляді циліндричного стержневого покриття [Свердлов В.Д. Исследование пространственных цилиндрических стержневых систем покрытий: Автореф. дис. канд. техн. наук. - К., 1977. - с. 6, рис. 1, а], що містить поздовжні і поперечні ребра та низхідні розкоси, з'єднані між собою на циліндричній круговій поверхні з обпиранням по контуру і закріпленням через опорні вузли. Недоліком даної конструкції є недостатня жорсткість, значні витрати матеріалу і обмеженість функціонального призначення системи. В основу корисної моделі поставлено задачу створення сітчастої циліндричної оболонки покриття, в якій за рахунок введення елементів підкріплення у вигляді хрестоподібних в'язей досягається підвищення жорсткості конструкції, економія матеріалу та розширення функціонального призначення системи. Поставлена задача вирішується тим, що сітчаста циліндрична оболонка покриття містить поздовжні і поперечні ребра та низхідні розкоси, з'єднані між собою на циліндричній круговій поверхні з обпиранням по контуру і закріпленням через опорні вузли, введено елементи підкріплення, які виконано у вигляді хрестоподібних в'язей, кожна з яких з'єднує протилежні вузли суміжних граней в межах двох середніх панелей, причому в торцях оболонки на верхньому ребрі ділянки гребеня передбачено додаткові опорні вузли, а в'язі розташовано уздовж ламаної лінії покриття. На фіг. 1 представлено план сітчастої циліндричної оболонки покриття; на фіг. 2 поперечний переріз покриття. Сітчаста циліндрична оболонка покриття містить поздовжні 1 і поперечні 2 ребра та низхідні розкоси 3, з'єднані між собою на циліндричній круговій поверхні з обпиранням по контуру і закріпленням через опорні вузли 4 і 5, введено елементи підкріплення, які виконано у вигляді хрестоподібних в'язей 6, кожна з яких з'єднує протилежні вузли суміжних граней в межах двох середніх панелей, причому в торцях оболонки на верхньому ребрі 7 ділянки гребеня передбачено додаткові опорні вузли 8, а в'язі 6 розташовано уздовж ламаної лінії покриття. Сітчасту циліндричну оболонку покриття складають наступним чином. Поздовжні 1 і поперечні 2 ребра та низхідні розкоси 3 з'єднують між собою на циліндричній круговій поверхні, утворюючи оболонку, яку обпирають по контуру і закріплюють через опорні вузли 4 і 5. В межах двох середніх панелей вводять елементи підкріплення, які виконують у вигляді хрестоподібних в'язей 6, кожна з яких з'єднує протилежні вузли суміжних граней, причому в торцях оболонки на верхньому ребрі 7 ділянки гребеня передбачають додаткові опорні вузли 8, а в'язі 6 розташовують уздовж ламаної лінії покриття. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 50 Сітчаста циліндрична оболонка покриття, що містить поздовжні і поперечні ребра та низхідні розкоси, з'єднані між собою на циліндричній круговій поверхні з обпиранням по контуру і закріпленням через опорні вузли, яка відрізняється тим, що введено елементи підкріплення, які виконано у вигляді хрестоподібних в'язей, кожна з яких з'єднує протилежні вузли суміжних граней в межах двох середніх панелей, причому в торцях оболонки на верхньому ребрі ділянки гребеня передбачено додаткові опорні вузли, а в'язі розташовано уздовж ламаної лінії покриття. 1 UA 93573 U Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
