Циліндрична односітчаста оболонка покриття

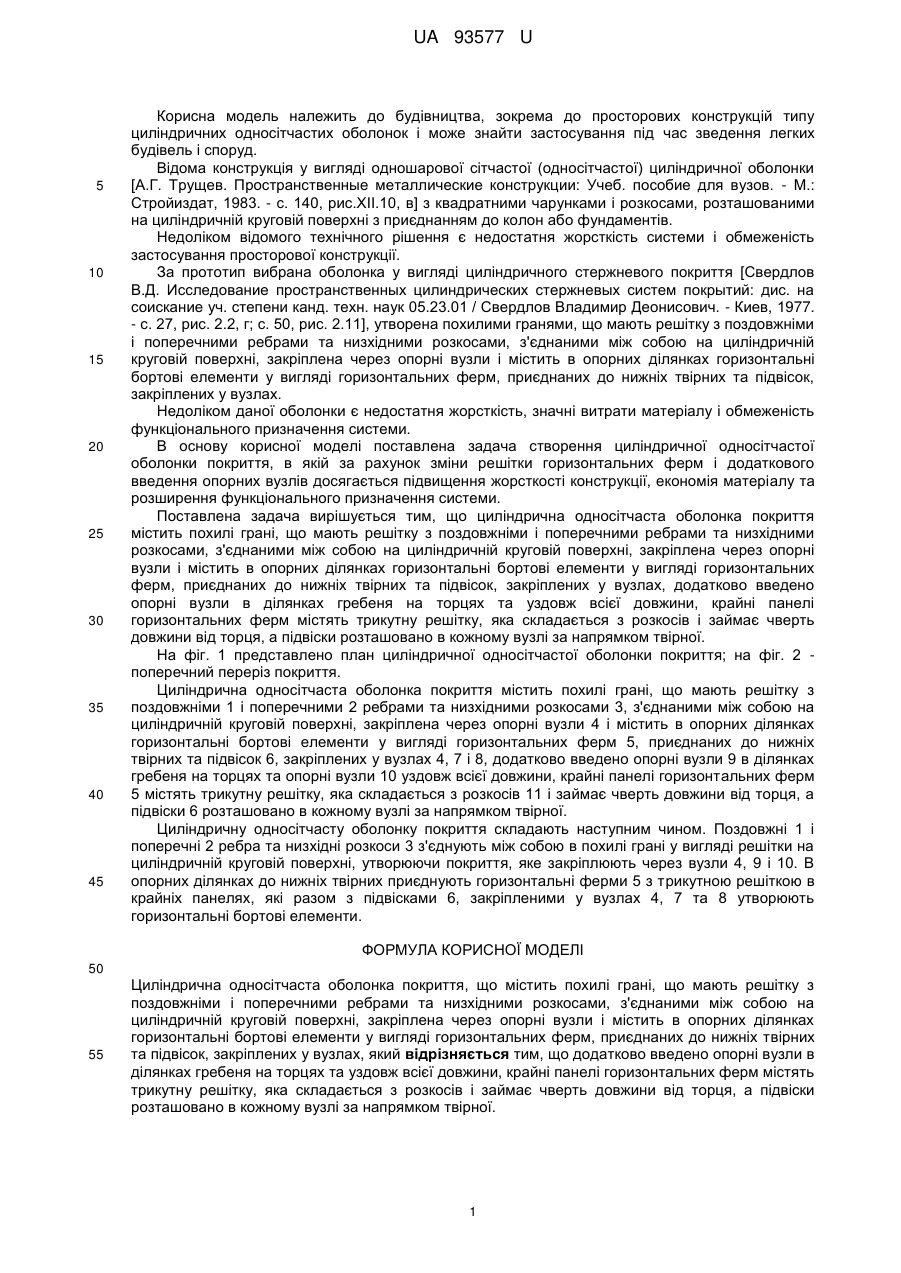

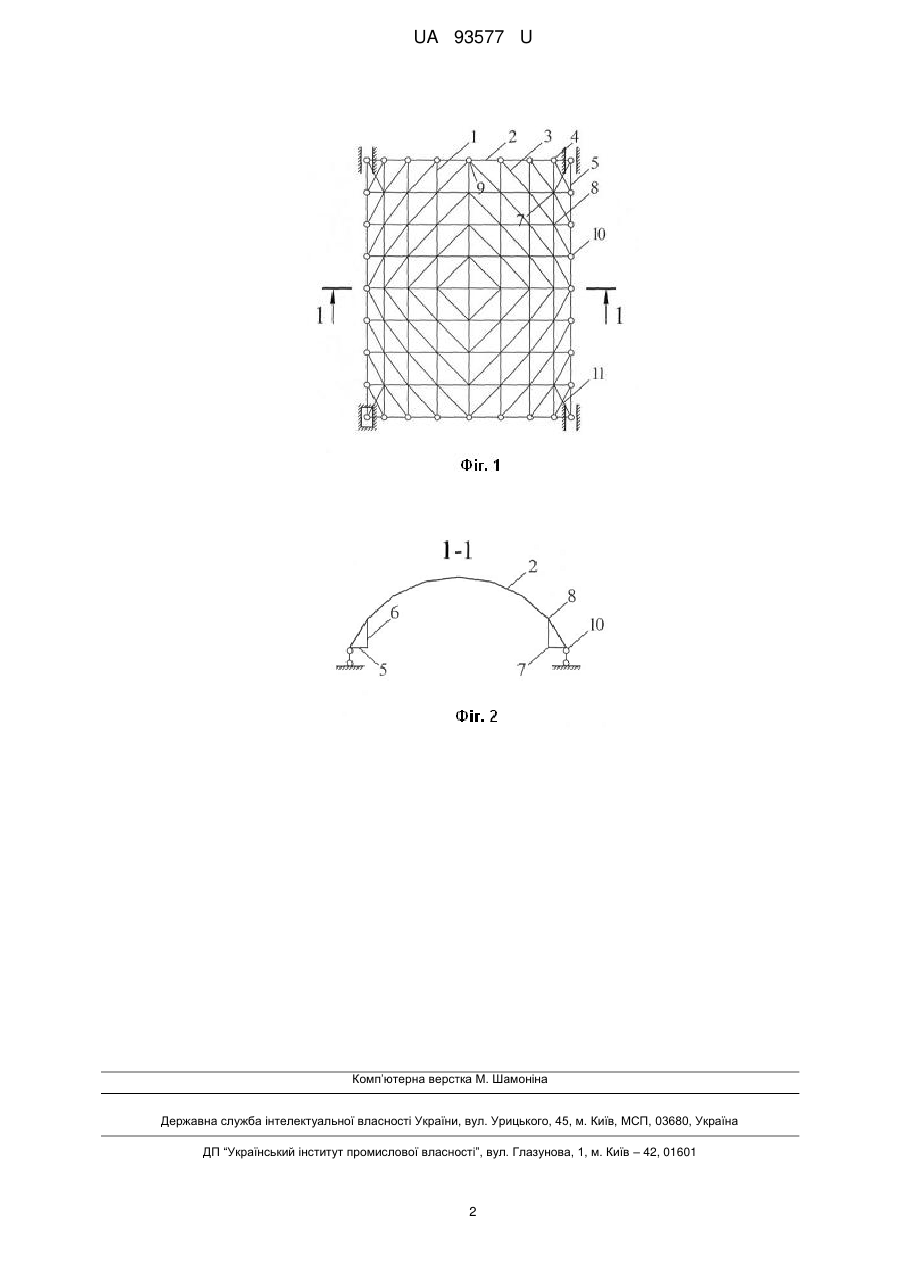

Реферат: UA 93577 U UA 93577 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до будівництва, зокрема до просторових конструкцій типу циліндричних односітчастих оболонок і може знайти застосування під час зведення легких будівель і споруд. Відома конструкція у вигляді одношарової сітчастої (односітчастої) циліндричної оболонки [А.Г. Трущев. Пространственные металлические конструкции: Учеб. пособие для вузов. - М.: Стройиздат, 1983. - с. 140, рис.ХII.10, в] з квадратними чарунками і розкосами, розташованими на циліндричній круговій поверхні з приєднанням до колон або фундаментів. Недоліком відомого технічного рішення є недостатня жорсткість системи і обмеженість застосування просторової конструкції. За прототип вибрана оболонка у вигляді циліндричного стержневого покриття [Свердлов В.Д. Исследование пространственных цилиндрических стержневых систем покрытий: дис. на соискание уч. степени канд. техн. наук 05.23.01 / Свердлов Владимир Деонисович. - Киев, 1977. - с. 27, рис. 2.2, г; с. 50, рис. 2.11], утворена похилими гранями, що мають решітку з поздовжніми і поперечними ребрами та низхідними розкосами, з'єднаними між собою на циліндричній круговій поверхні, закріплена через опорні вузли і містить в опорних ділянках горизонтальні бортові елементи у вигляді горизонтальних ферм, приєднаних до нижніх твірних та підвісок, закріплених у вузлах. Недоліком даної оболонки є недостатня жорсткість, значні витрати матеріалу і обмеженість функціонального призначення системи. В основу корисної моделі поставлена задача створення циліндричної односітчастої оболонки покриття, в якій за рахунок зміни решітки горизонтальних ферм і додаткового введення опорних вузлів досягається підвищення жорсткості конструкції, економія матеріалу та розширення функціонального призначення системи. Поставлена задача вирішується тим, що циліндрична односітчаста оболонка покриття містить похилі грані, що мають решітку з поздовжніми і поперечними ребрами та низхідними розкосами, з'єднаними між собою на циліндричній круговій поверхні, закріплена через опорні вузли і містить в опорних ділянках горизонтальні бортові елементи у вигляді горизонтальних ферм, приєднаних до нижніх твірних та підвісок, закріплених у вузлах, додатково введено опорні вузли в ділянках гребеня на торцях та уздовж всієї довжини, крайні панелі горизонтальних ферм містять трикутну решітку, яка складається з розкосів і займає чверть довжини від торця, а підвіски розташовано в кожному вузлі за напрямком твірної. На фіг. 1 представлено план циліндричної односітчастої оболонки покриття; на фіг. 2 поперечний переріз покриття. Циліндрична односітчаста оболонка покриття містить похилі грані, що мають решітку з поздовжніми 1 і поперечними 2 ребрами та низхідними розкосами 3, з'єднаними між собою на циліндричній круговій поверхні, закріплена через опорні вузли 4 і містить в опорних ділянках горизонтальні бортові елементи у вигляді горизонтальних ферм 5, приєднаних до нижніх твірних та підвісок 6, закріплених у вузлах 4, 7 і 8, додатково введено опорні вузли 9 в ділянках гребеня на торцях та опорні вузли 10 уздовж всієї довжини, крайні панелі горизонтальних ферм 5 містять трикутну решітку, яка складається з розкосів 11 і займає чверть довжини від торця, а підвіски 6 розташовано в кожному вузлі за напрямком твірної. Циліндричну односітчасту оболонку покриття складають наступним чином. Поздовжні 1 і поперечні 2 ребра та низхідні розкоси 3 з'єднують між собою в похилі грані у вигляді решітки на циліндричній круговій поверхні, утворюючи покриття, яке закріплюють через вузли 4, 9 і 10. В опорних ділянках до нижніх твірних приєднують горизонтальні ферми 5 з трикутною решіткою в крайніх панелях, які разом з підвісками 6, закріпленими у вузлах 4, 7 та 8 утворюють горизонтальні бортові елементи. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 55 Циліндрична односітчаста оболонка покриття, що містить похилі грані, що мають решітку з поздовжніми і поперечними ребрами та низхідними розкосами, з'єднаними між собою на циліндричній круговій поверхні, закріплена через опорні вузли і містить в опорних ділянках горизонтальні бортові елементи у вигляді горизонтальних ферм, приєднаних до нижніх твірних та підвісок, закріплених у вузлах, який відрізняється тим, що додатково введено опорні вузли в ділянках гребеня на торцях та уздовж всієї довжини, крайні панелі горизонтальних ферм містять трикутну решітку, яка складається з розкосів і займає чверть довжини від торця, а підвіски розташовано в кожному вузлі за напрямком твірної. 1 UA 93577 U Комп’ютерна верстка М. Шамоніна Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
