Циліндрична стержнева оболонка покриття

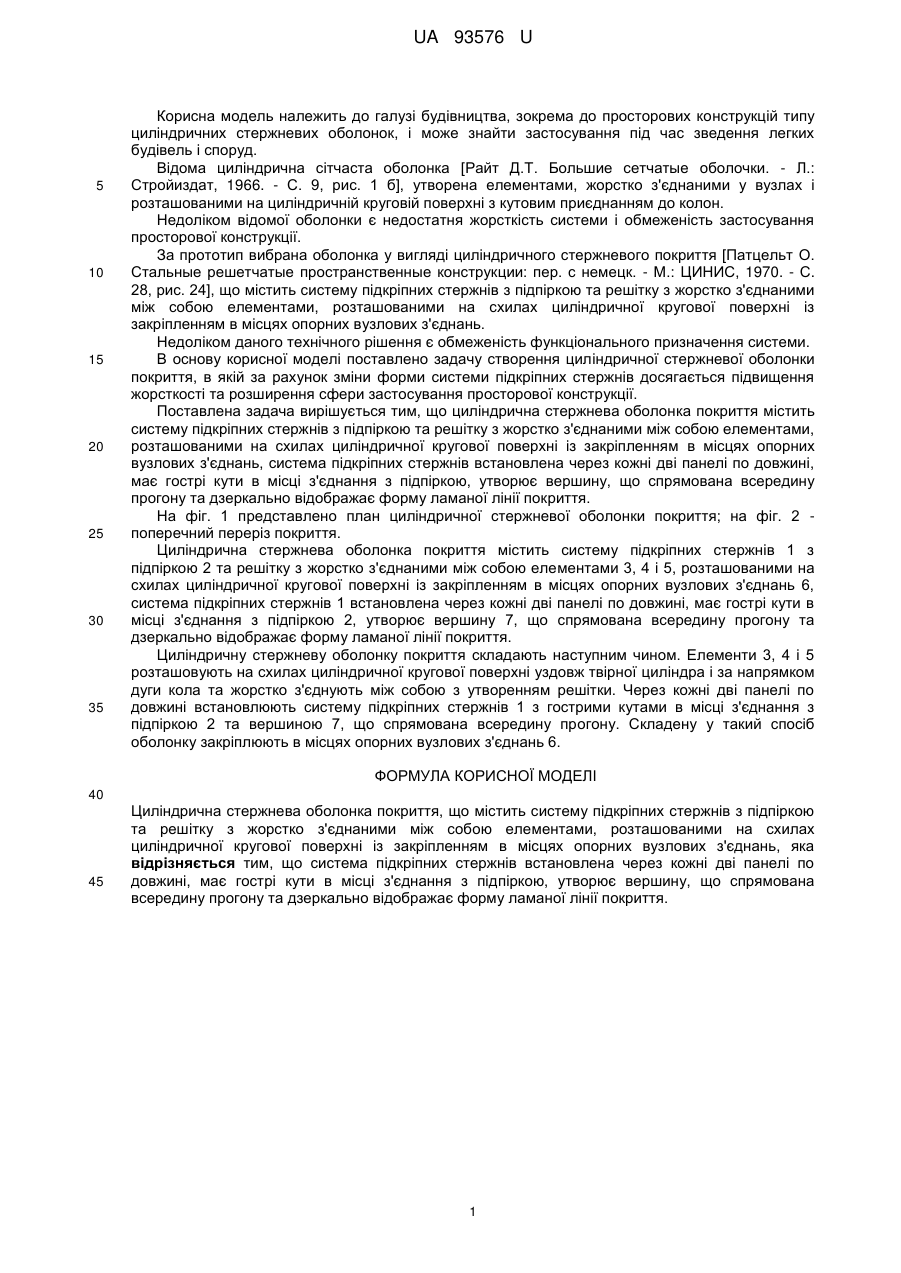

Реферат: UA 93576 U UA 93576 U 5 10 15 20 25 30 35 Корисна модель належить до галузі будівництва, зокрема до просторових конструкцій типу циліндричних стержневих оболонок, і може знайти застосування під час зведення легких будівель і споруд. Відома циліндрична сітчаста оболонка [Райт Д.Т. Большие сетчатые оболочки. - Л.: Стройиздат, 1966. - С. 9, рис. 1 б], утворена елементами, жорстко з'єднаними у вузлах і розташованими на циліндричній круговій поверхні з кутовим приєднанням до колон. Недоліком відомої оболонки є недостатня жорсткість системи і обмеженість застосування просторової конструкції. За прототип вибрана оболонка у вигляді циліндричного стержневого покриття [Патцельт О. Стальные решетчатые пространственные конструкции: пер. с немецк. - М.: ЦИНИС, 1970. - С. 28, рис. 24], що містить систему підкріпних стержнів з підпіркою та решітку з жорстко з'єднаними між собою елементами, розташованими на схилах циліндричної кругової поверхні із закріпленням в місцях опорних вузлових з'єднань. Недоліком даного технічного рішення є обмеженість функціонального призначення системи. В основу корисної моделі поставлено задачу створення циліндричної стержневої оболонки покриття, в якій за рахунок зміни форми системи підкріпних стержнів досягається підвищення жорсткості та розширення сфери застосування просторової конструкції. Поставлена задача вирішується тим, що циліндрична стержнева оболонка покриття містить систему підкріпних стержнів з підпіркою та решітку з жорстко з'єднаними між собою елементами, розташованими на схилах циліндричної кругової поверхні із закріпленням в місцях опорних вузлових з'єднань, система підкріпних стержнів встановлена через кожні дві панелі по довжині, має гострі кути в місці з'єднання з підпіркою, утворює вершину, що спрямована всередину прогону та дзеркально відображає форму ламаної лінії покриття. На фіг. 1 представлено план циліндричної стержневої оболонки покриття; на фіг. 2 поперечний переріз покриття. Циліндрична стержнева оболонка покриття містить систему підкріпних стержнів 1 з підпіркою 2 та решітку з жорстко з'єднаними між собою елементами 3, 4 і 5, розташованими на схилах циліндричної кругової поверхні із закріпленням в місцях опорних вузлових з'єднань 6, система підкріпних стержнів 1 встановлена через кожні дві панелі по довжині, має гострі кути в місці з'єднання з підпіркою 2, утворює вершину 7, що спрямована всередину прогону та дзеркально відображає форму ламаної лінії покриття. Циліндричну стержневу оболонку покриття складають наступним чином. Елементи 3, 4 і 5 розташовують на схилах циліндричної кругової поверхні уздовж твірної циліндра і за напрямком дуги кола та жорстко з'єднують між собою з утворенням решітки. Через кожні дві панелі по довжині встановлюють систему підкріпних стержнів 1 з гострими кутами в місці з'єднання з підпіркою 2 та вершиною 7, що спрямована всередину прогону. Складену у такий спосіб оболонку закріплюють в місцях опорних вузлових з'єднань 6. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 45 Циліндрична стержнева оболонка покриття, що містить систему підкріпних стержнів з підпіркою та решітку з жорстко з'єднаними між собою елементами, розташованими на схилах циліндричної кругової поверхні із закріпленням в місцях опорних вузлових з'єднань, яка відрізняється тим, що система підкріпних стержнів встановлена через кожні дві панелі по довжині, має гострі кути в місці з'єднання з підпіркою, утворює вершину, що спрямована всередину прогону та дзеркально відображає форму ламаної лінії покриття. 1 UA 93576 U Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
