Колова акустична антена на основі приймачів трубчатого типу

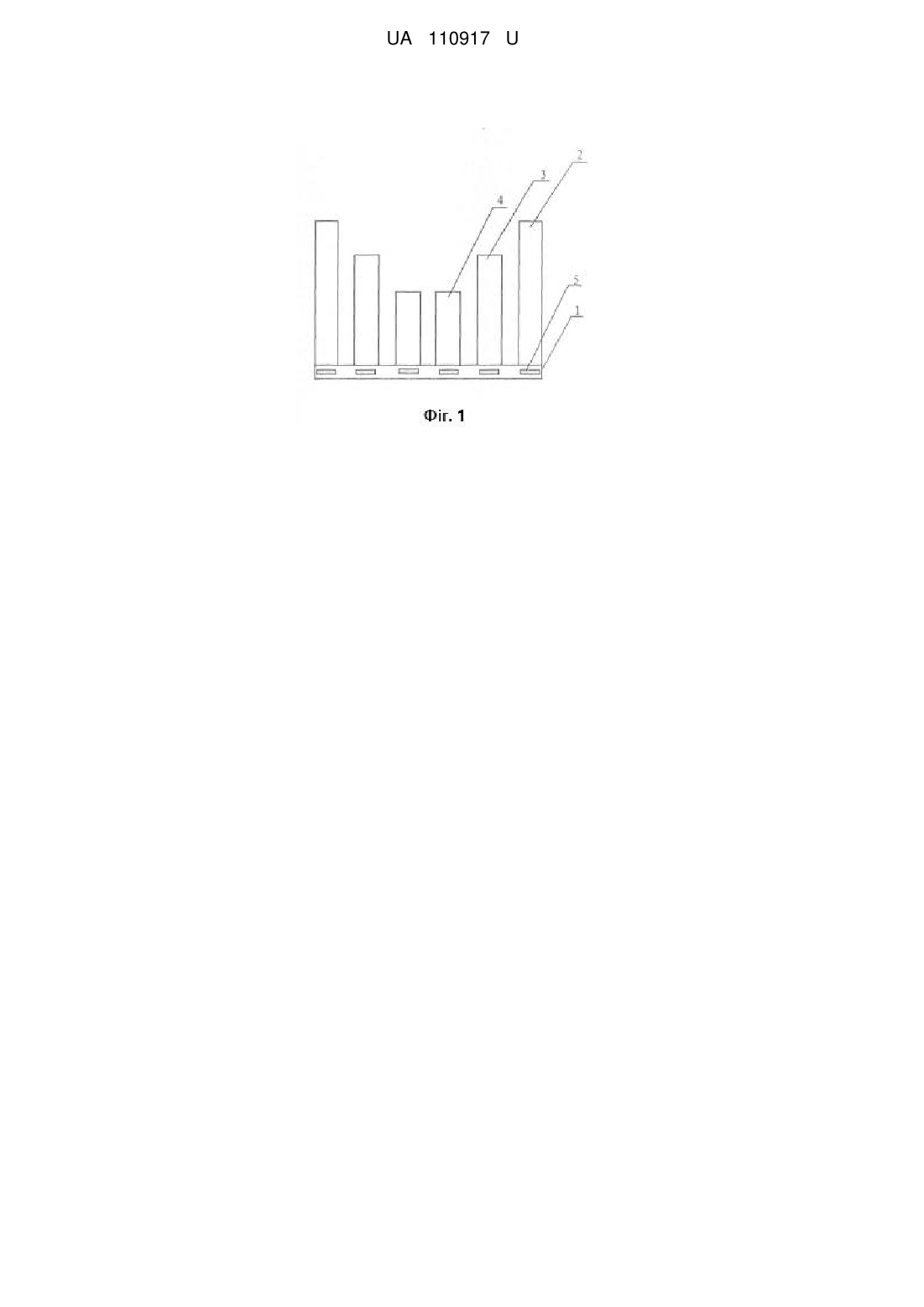

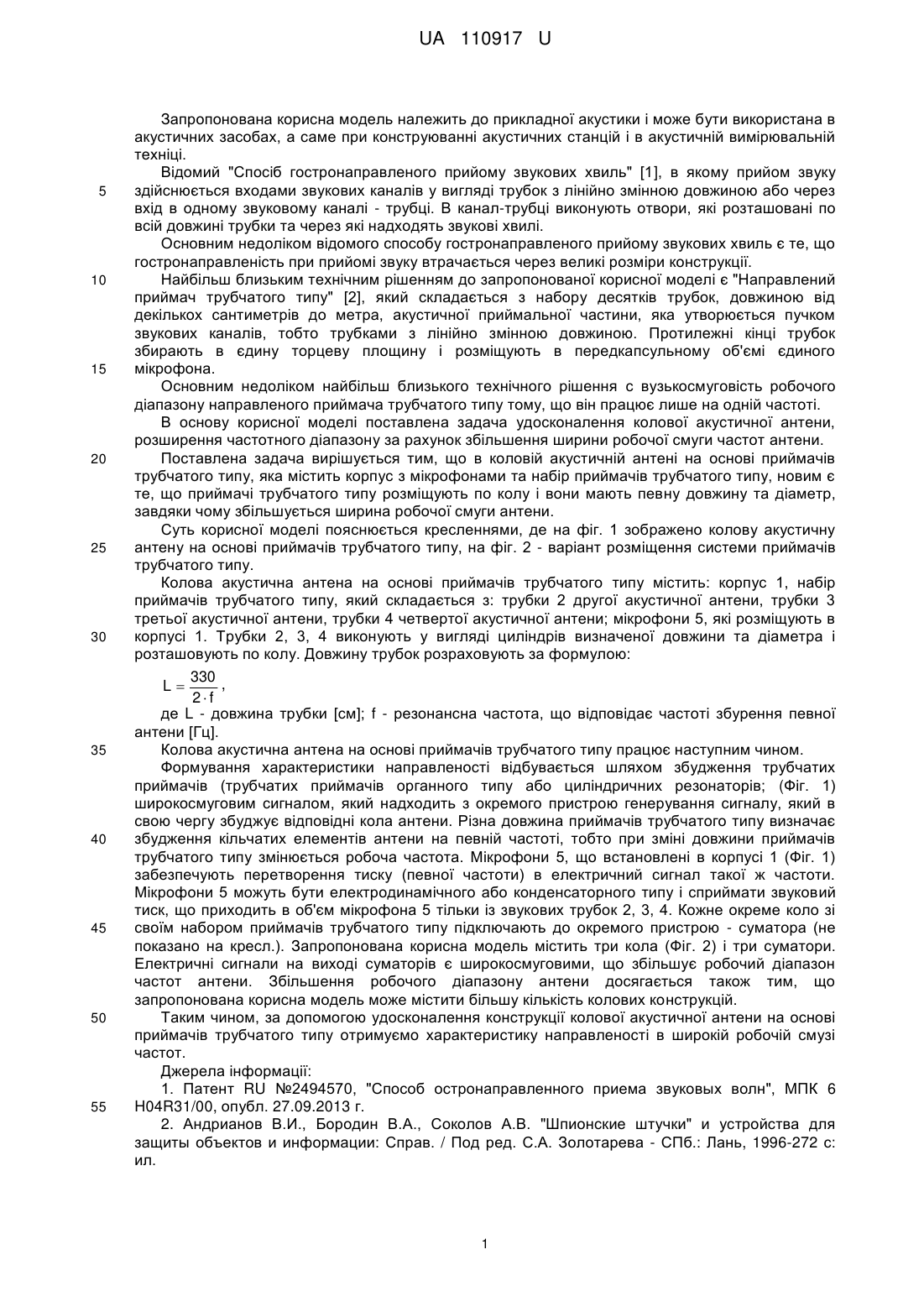

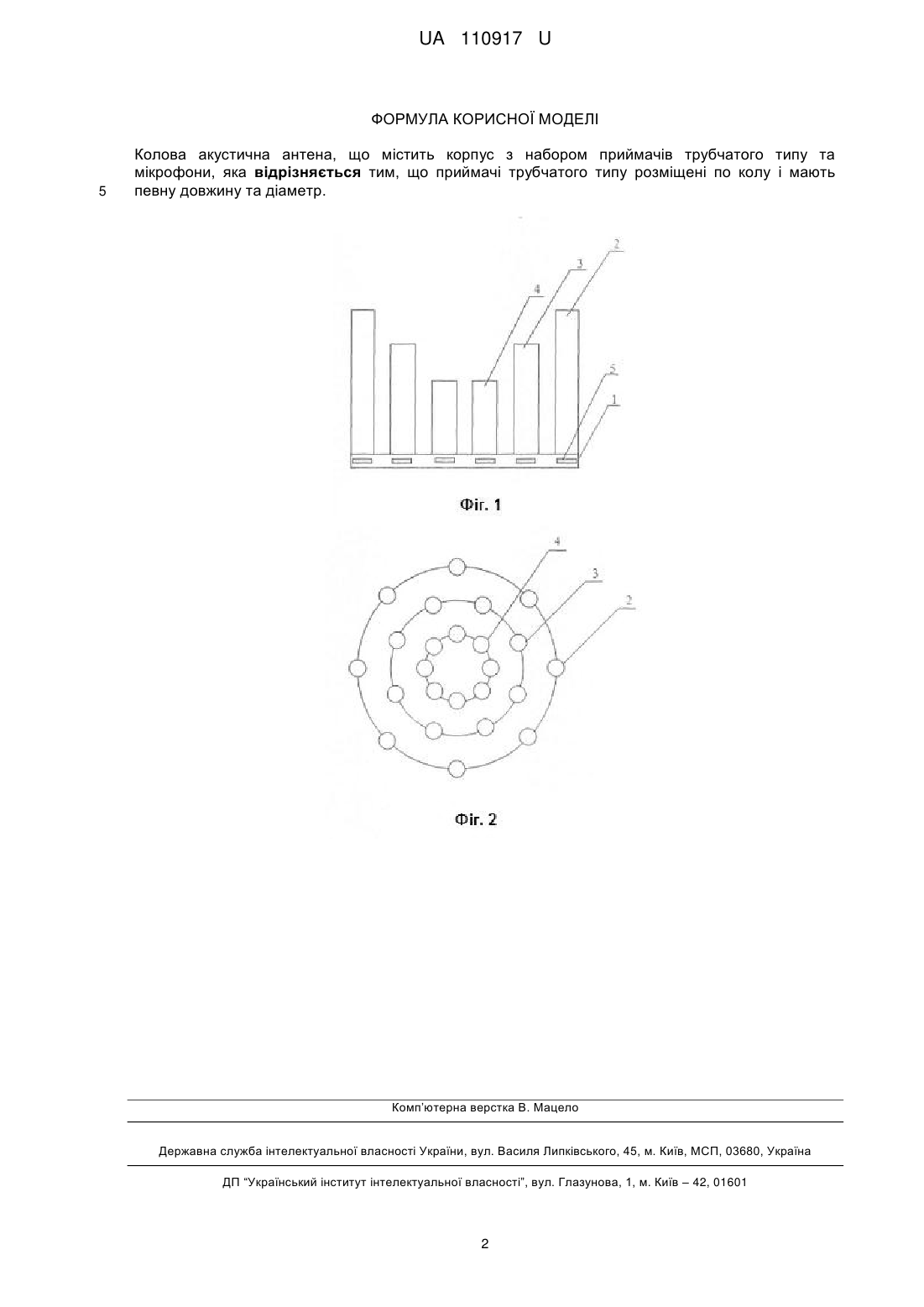

Реферат: Колова акустична антена містить корпус з набором приймачів трубчатого типу та мікрофони. Приймачі трубчатого типу розміщені по колу і мають певну довжину та діаметр. UA 110917 U (12) UA 110917 U UA 110917 U 5 10 15 20 25 30 35 40 45 50 55 Запропонована корисна модель належить до прикладної акустики і може бути використана в акустичних засобах, а саме при конструюванні акустичних станцій і в акустичній вимірювальній техніці. Відомий "Спосіб гостронаправленого прийому звукових хвиль" [1], в якому прийом звуку здійснюється входами звукових каналів у вигляді трубок з лінійно змінною довжиною або через вхід в одному звуковому каналі - трубці. В канал-трубці виконують отвори, які розташовані по всій довжині трубки та через які надходять звукові хвилі. Основним недоліком відомого способу гостронаправленого прийому звукових хвиль є те, що гостронаправленість при прийомі звуку втрачається через великі розміри конструкції. Найбільш близьким технічним рішенням до запропонованої корисної моделі є "Направлений приймач трубчатого типу" [2], який складається з набору десятків трубок, довжиною від декількох сантиметрів до метра, акустичної приймальної частини, яка утворюється пучком звукових каналів, тобто трубками з лінійно змінною довжиною. Протилежні кінці трубок збирають в єдину торцеву площину і розміщують в передкапсульному об'ємі єдиного мікрофона. Основним недоліком найбільш близького технічного рішення с вузькосмуговість робочого діапазону направленого приймача трубчатого типу тому, що він працює лише на одній частоті. В основу корисної моделі поставлена задача удосконалення колової акустичної антени, розширення частотного діапазону за рахунок збільшення ширини робочої смуги частот антени. Поставлена задача вирішується тим, що в коловій акустичній антені на основі приймачів трубчатого типу, яка містить корпус з мікрофонами та набір приймачів трубчатого типу, новим є те, що приймачі трубчатого типу розміщують по колу і вони мають певну довжину та діаметр, завдяки чому збільшується ширина робочої смуги антени. Суть корисної моделі пояснюється кресленнями, де на фіг. 1 зображено колову акустичну антену на основі приймачів трубчатого типу, на фіг. 2 - варіант розміщення системи приймачів трубчатого типу. Колова акустична антена на основі приймачів трубчатого типу містить: корпус 1, набір приймачів трубчатого типу, який складається з: трубки 2 другої акустичної антени, трубки 3 третьої акустичної антени, трубки 4 четвертої акустичної антени; мікрофони 5, які розміщують в корпусі 1. Трубки 2, 3, 4 виконують у вигляді циліндрів визначеної довжини та діаметра і розташовують по колу. Довжину трубок розраховують за формулою: 330 , L 2f де L - довжина трубки [см]; f - резонансна частота, що відповідає частоті збурення певної антени [Гц]. Колова акустична антена на основі приймачів трубчатого типу працює наступним чином. Формування характеристики направленості відбувається шляхом збудження трубчатих приймачів (трубчатих приймачів органного типу або циліндричних резонаторів; (Фіг. 1) широкосмуговим сигналом, який надходить з окремого пристрою генерування сигналу, який в свою чергу збуджує відповідні кола антени. Різна довжина приймачів трубчатого типу визначає збудження кільчатих елементів антени на певній частоті, тобто при зміні довжини приймачів трубчатого типу змінюється робоча частота. Мікрофони 5, що встановлені в корпусі 1 (Фіг. 1) забезпечують перетворення тиску (певної частоти) в електричний сигнал такої ж частоти. Мікрофони 5 можуть бути електродинамічного або конденсаторного типу і сприймати звуковий тиск, що приходить в об'єм мікрофона 5 тільки із звукових трубок 2, 3, 4. Кожне окреме коло зі своїм набором приймачів трубчатого типу підключають до окремого пристрою - суматора (не показано на кресл.). Запропонована корисна модель містить три кола (Фіг. 2) і три суматори. Електричні сигнали на виході суматорів є широкосмуговими, що збільшує робочий діапазон частот антени. Збільшення робочого діапазону антени досягається також тим, що запропонована корисна модель може містити більшу кількість колових конструкцій. Таким чином, за допомогою удосконалення конструкції колової акустичної антени на основі приймачів трубчатого типу отримуємо характеристику направленості в широкій робочій смузі частот. Джерела інформації: 1. Патент RU №2494570, "Способ остронаправленного приема звуковых волн", МПК 6 H04R31/00, опубл. 27.09.2013 г. 2. Андрианов В.И., Бородин В.Α., Соколов А.В. "Шпионские штучки" и устройства для защиты объектов и информации: Справ. / Под ред. С.А. Золотарева - СПб.: Лань, 1996-272 с: ил. 1 UA 110917 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Колова акустична антена, що містить корпус з набором приймачів трубчатого типу та мікрофони, яка відрізняється тим, що приймачі трубчатого типу розміщені по колу і мають певну довжину та діаметр. Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
