Акустична антена

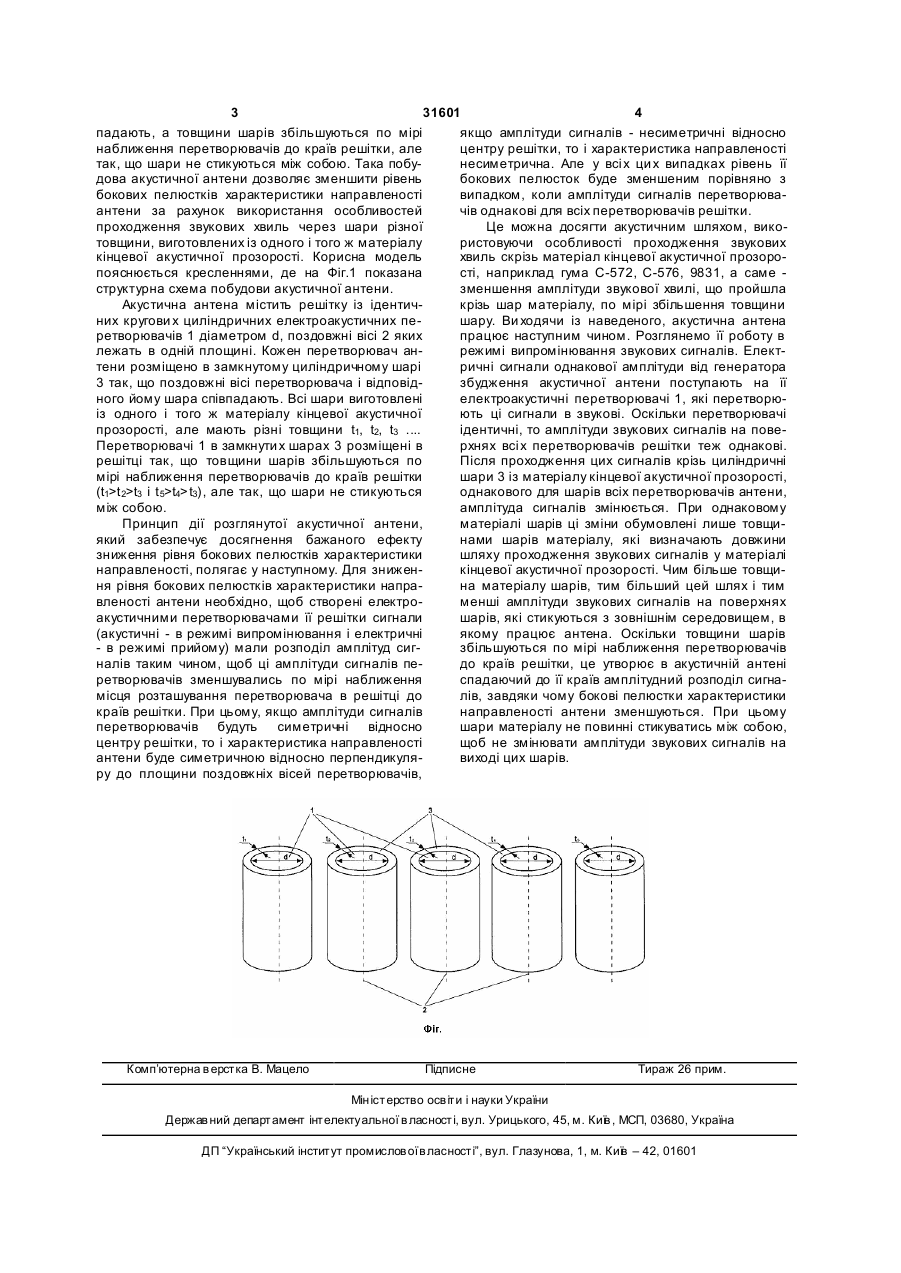

Акустична антена, що містить решітку ідентичних кругових циліндричних електроакустичних перетворювачів, поздовжні осі котрих лежать в одній площині, яка відрізняється тим, що перетворювачі споряджені замкнутими циліндричними шарами, виготовленими з одного і того ж матеріалу кінцевої акустичної прозорості, причому поздовжні осі шарів і відповідних перетворювачів співпадають, а товщини шарів збільшуються у міру наближення перетворювачів до країв решітки, але так, що шари не стикуються між собою. (19) (21) u200714855 (22) 27.12.2007 (24) 10.04.2008 (46) 10.04.2008, Бюл.№ 7, 2008 рік (72) ДІДКОВСЬКИЙ ВІТАЛІЙ СЕМЕНОВИЧ, UA, КАНДРАЧУК ІВАН ВІКТОРОВИЧ, UA, ЛЕЙКО ОЛЕКСАНДР ГРИГОРОВИЧ, UA, ТКАЧЕНКО БОРИС ВІКТОРОВИЧ, U A (73) ДІДКОВСЬКИЙ ВІТАЛІЙ СЕМЕНОВИЧ, UA, КАНДРАЧУК ІВАН ВІКТОРОВИЧ, UA, ЛЕЙКО ОЛЕКСАНДР ГРИГОРОВИЧ, UA, ТКАЧЕНКО БОРИС ВІКТОРОВИЧ, U A 3 31601 4 падають, а товщини шарів збільшуються по мірі якщо амплітуди сигналів - несиметричні відносно наближення перетворювачів до країв решітки, але центру решітки, то і характеристика направленості так, що шари не стикуються між собою. Така побунесиметрична. Але у всі х ци х випадках рівень її дова акустичної антени дозволяє зменшити рівень бокових пелюсток буде зменшеним порівняно з бокових пелюстків характеристики направленості випадком, коли амплітуди сигналів перетворюваантени за рахунок використання особливостей чів однакові для всіх перетворювачів решітки. проходження звукових хвиль через шари різної Це можна досягти акустичним шляхом, викотовщини, виготовлених із одного і того ж матеріалу ристовуючи особливості проходження звукових кінцевої акустичної прозорості. Корисна модель хвиль скрізь матеріал кінцевої акустичної прозоропояснюється кресленнями, де на Фіг.1 показана сті, наприклад гума С-572, С-576, 9831, а саме структурна схема побудови акустичної антени. зменшення амплітуди звукової хвилі, що пройшла Акустична антена містить решітку із ідентичкрізь шар матеріалу, по мірі збільшення товщини них кругови х циліндричних електроакустичних пешару. Ви ходячи із наведеного, акустична антена ретворювачів 1 діаметром d, поздовжні вісі 2 яких працює наступним чином. Розглянемо її роботу в лежать в одній площині. Кожен перетворювач анрежимі випромінювання звукових сигналів. Електтени розміщено в замкнутому циліндричному шарі ричні сигнали однакової амплітуди від генератора 3 так, що поздовжні вісі перетворювача і відповідзбудження акустичної антени поступають на її ного йому шара співпадають. Всі шари виготовлені електроакустичні перетворювачі 1, які перетворюіз одного і того ж матеріалу кінцевої акустичної ють ці сигнали в звукові. Оскільки перетворювачі прозорості, але мають різні товщини t1, t2, t3 .... ідентичні, то амплітуди звукових сигналів на повеПеретворювачі 1 в замкнути х шарах 3 розміщені в рхнях всі х перетворювачів решітки теж однакові. решітці так, що товщини шарів збільшуються по Після проходження цих сигналів крізь циліндричні мірі наближення перетворювачів до країв решітки шари 3 із матеріалу кінцевої акустичної прозорості, (t1>t 2>t3 і t 5>t4>t3), але так, що шари не стикуються однакового для шарів всіх перетворювачів антени, між собою. амплітуда сигналів змінюється. При однаковому Принцип дії розглянутої акустичної антени, матеріалі шарів ці зміни обумовлені лише товщиякий забезпечує досягнення бажаного ефекту нами шарів матеріалу, які визначають довжини зниження рівня бокових пелюстків характеристики шляху проходження звукових сигналів у матеріалі направленості, полягає у наступному. Для зниженкінцевої акустичної прозорості. Чим більше товщиня рівня бокових пелюстків характеристики напрана матеріалу шарів, тим більший цей шлях і тим вленості антени необхідно, щоб створені електроменші амплітуди звукових сигналів на поверхнях акустичними перетворювачами її решітки сигнали шарів, які стикуються з зовнішнім середовищем, в (акустичні - в режимі випромінювання і електричні якому працює антена. Оскільки товщини шарів - в режимі прийому) мали розподіл амплітуд сигзбільшуються по мірі наближення перетворювачів налів таким чином, щоб ці амплітуди сигналів педо країв решітки, це утворює в акустичній антені ретворювачів зменшувались по мірі наближення спадаючий до її країв амплітудний розподіл сигнамісця розташування перетворювача в решітці до лів, завдяки чому бокові пелюстки характеристики країв решітки. При цьому, якщо амплітуди сигналів направленості антени зменшуються. При цьому перетворювачів будуть симетричні відносно шари матеріалу не повинні стикуватись між собою, центру решітки, то і характеристика направленості щоб не змінювати амплітуди звукових сигналів на антени буде симетричною відносно перпендикулявиході цих шарів. ру до площини поздовжніх вісей перетворювачів, Комп’ютерна в ерстка В. Мацело Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
