Трикотажна машина

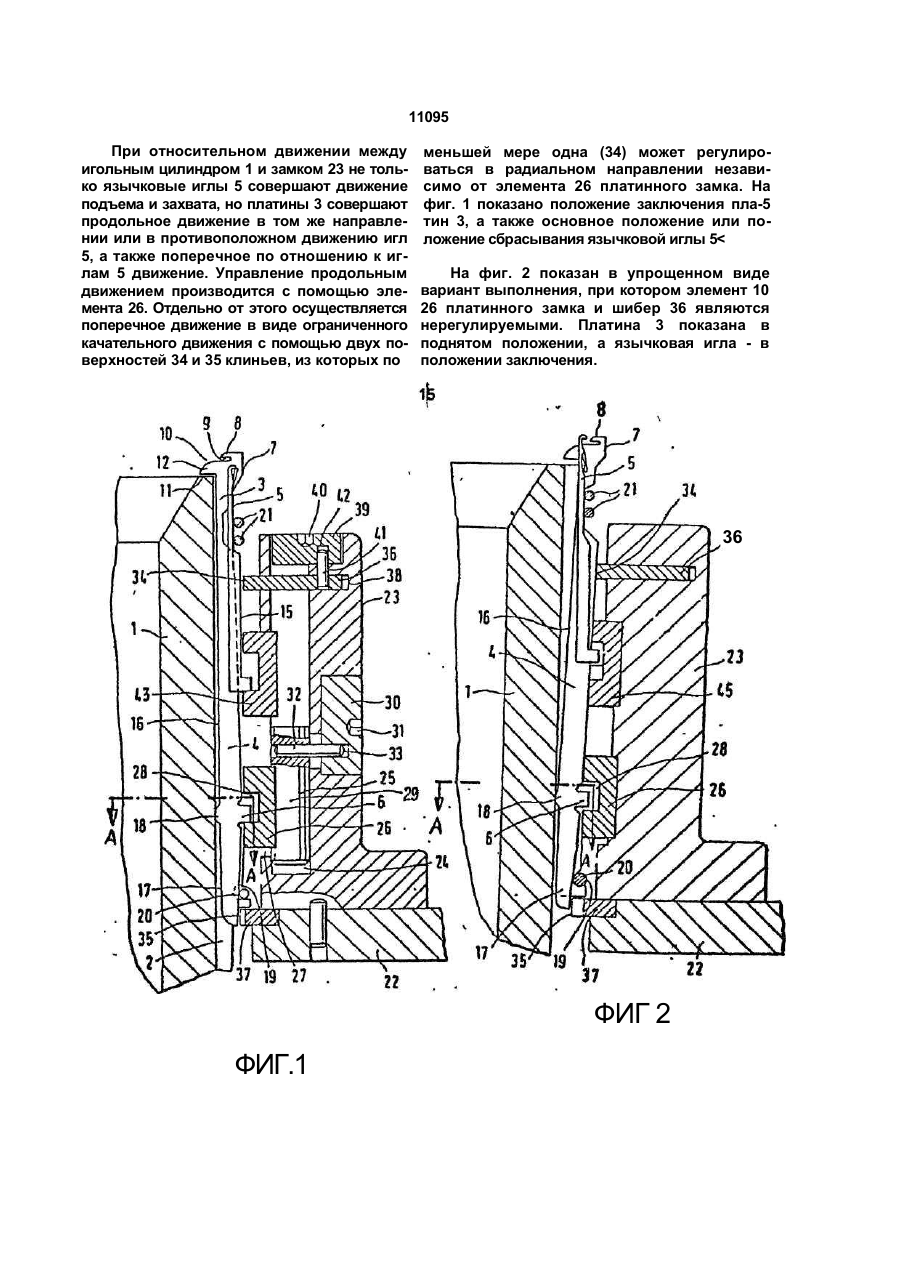

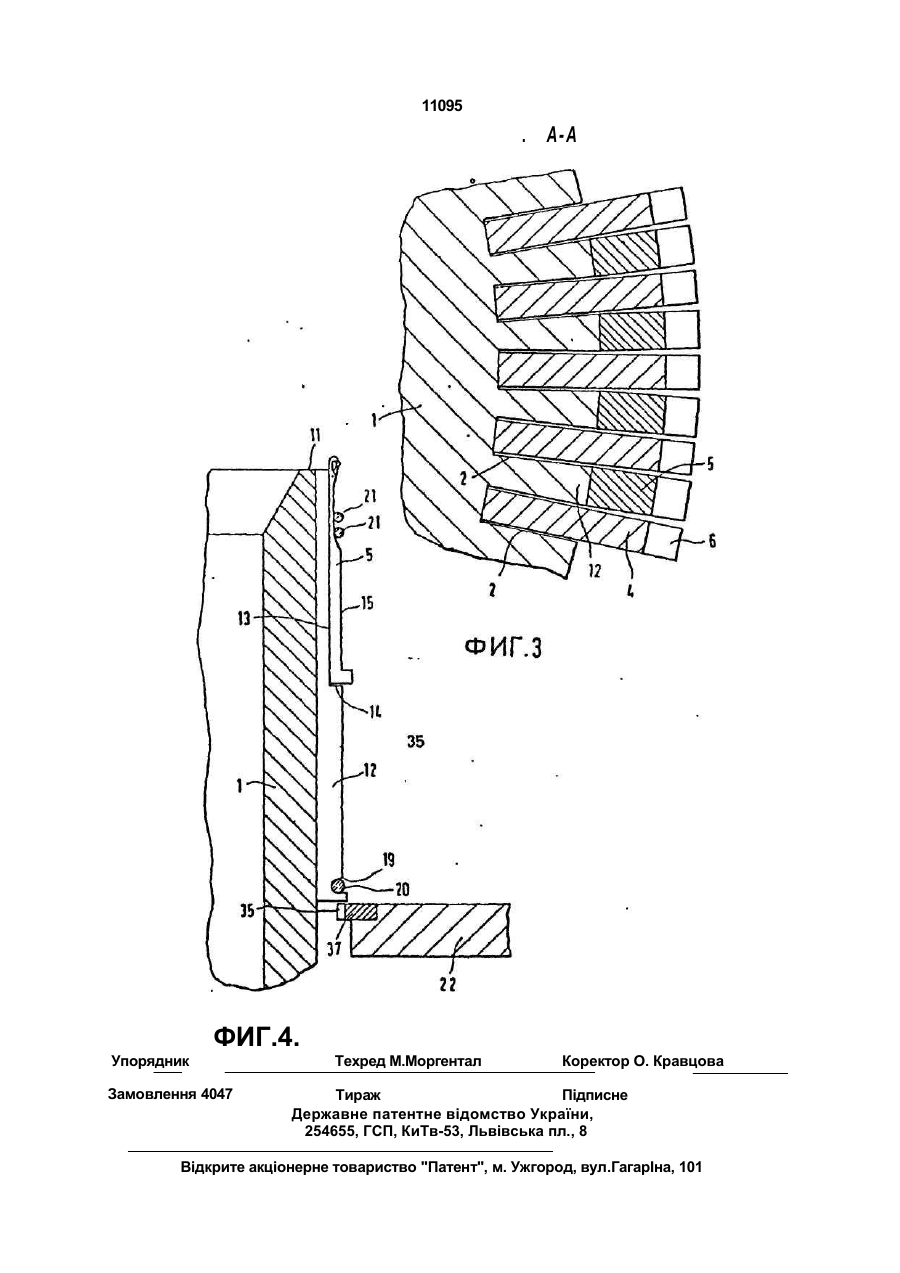

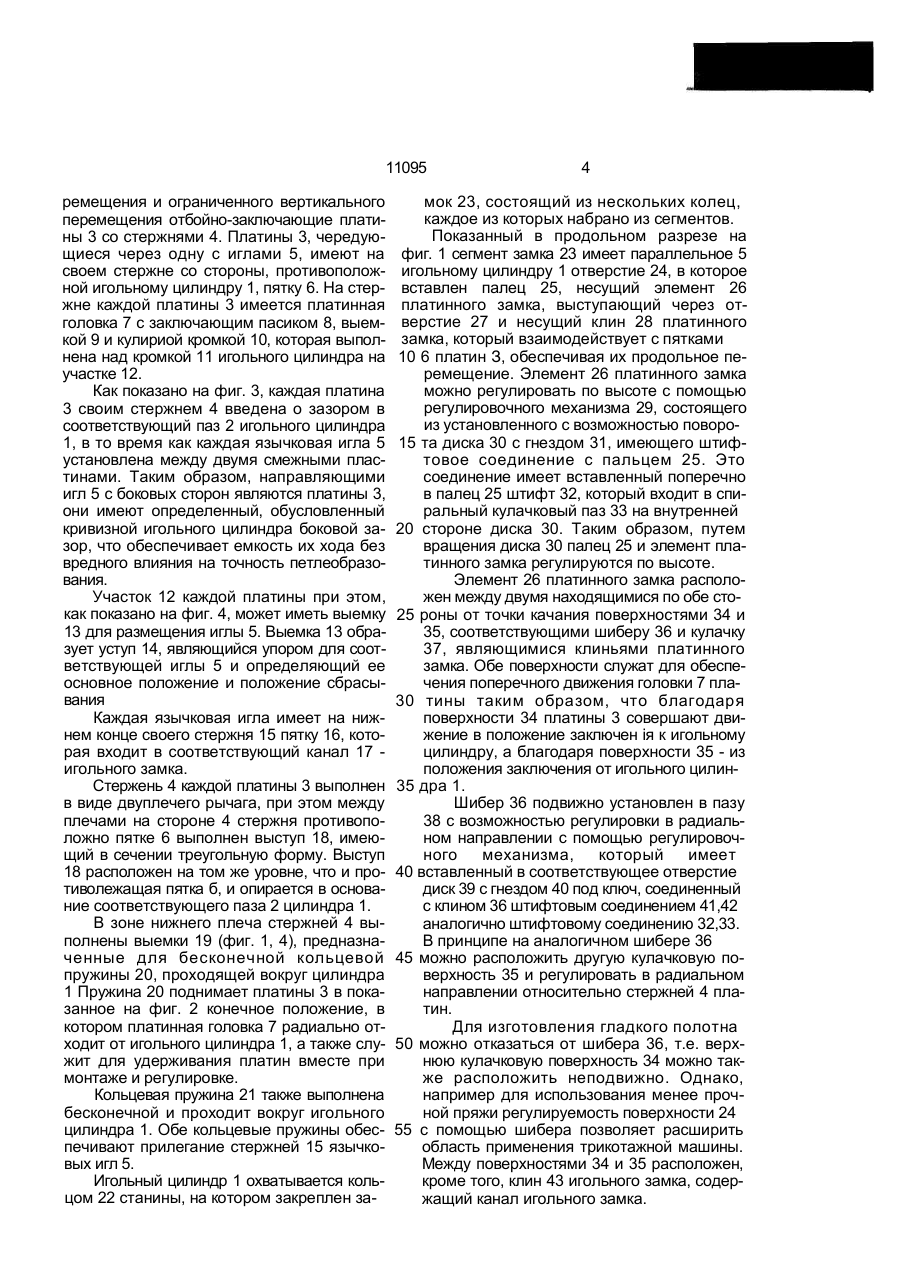

1. Трикотажная машина, содержащая по меньшей мере одну игольницу с иглами, установленными с возможностью продоль ного перемещения и управляемыми посредством клиньев игольного замка, отбойно-заключающие платины, установ ленные на игольнице и управляемые по средством верхнего и нижнего клиньев замка, расположенных на платинном замке, при этом каждая отбойно-заключающая платина имеет пятку и стержень, выполнен ный в виде двуплечего рычага, установлен ного с возможностью качания вокруг оси, перпендикулярной направлению переме щения игл и контактирующей с игольницей в точке качания, а плечи рычага расположе ны с возможностью контакта с клиньями платинного замка, отличающаяся тем, что она снабжена дополнительным платинным замком для продольного перемещения платин, замочный клин которого имеет верхнюю и нижнюю горизонтальные упорные поверхности, обращенные одна к другой для взаимодействия с пяткой отбойно-заключающей платины и ее вертикального перемещения, при этом пятка расположена на одной прямой с точкой качания платины, а клинья замка расположены с возможностью перемещения в направлении перемещения игл. 2. Машина по п. 1, о т л и ч а ю щ а я с я тем, что отбойно-заключающие платины расположены в пазах игольницы, а основа ния стержней игл расположены с возможно стью контакта с упорными площадками, размещенными на планках, примыкающих к спинкам игл. 3. Машина по пп. 1 и 2, о т л и ч а ю щ а я с я тем, что верхний клин платинного замка, управляющий работой отбойно-заключающих платин, установлен на платин ном замке с возможностью перемещения в направлении, перпендикулярном направле нию перемещения игл. С > о о ел О Изобретение относится к трикотажному производству, в частности к машинам. Цель изобретения - расширение технологических возможностей. На фиг. 1 изображен игольный цилиндр и замковая часть кругловязальной машины согласно изобретению, вид сбоку в продольном разрезе; на фиг. 2 - то же. вариант; на фиг. 3 - разрез А-А на фиг. 1, 2; на фиг. 4 игольный цилиндр согласно фиг. 1 (вид сбоку в продольном разрезе). Игольный цилиндр 1 кругловязальной трикотажной машины (фиг. 1) снабжен по своей наружной поверхности продольными параллельными пазами 2, в которых установлены с возможностью продольного пе 11095 ремещения и ограниченного вертикального перемещения отбойно-заключающие платины 3 со стержнями 4. Платины 3, чередующиеся через одну с иглами 5, имеют на своем стержне со стороны, противоположной игольному цилиндру 1, пятку 6. На стержне каждой платины 3 имеется платинная головка 7 с заключающим пасиком 8, выемкой 9 и кулириой кромкой 10, которая выполнена над кромкой 11 игольного цилиндра на участке 12. Как показано на фиг. 3, каждая платина 3 своим стержнем 4 введена о зазором в соответствующий паз 2 игольного цилиндра 1, в то время как каждая язычковая игла 5 установлена между двумя смежными пластинами. Таким образом, направляющими игл 5 с боковых сторон являются платины 3, они имеют определенный, обусловленный кривизной игольного цилиндра боковой зазор, что обеспечивает емкость их хода без вредного влияния на точность петлеобразования. Участок 12 каждой платины при этом, как показано на фиг. 4, может иметь выемку 13 для размещения иглы 5. Выемка 13 образует уступ 14, являющийся упором для соответствующей иглы 5 и определяющий ее основное положение и положение сбрасывания Каждая язычковая игла имеет на нижнем конце своего стержня 15 пятку 16, которая входит в соответствующий канал 17 игольного замка. Стержень 4 каждой платины 3 выполнен в виде двуплечего рычага, при этом между плечами на стороне 4 стержня противоположно пятке 6 выполнен выступ 18, имеющий в сечении треугольную форму. Выступ 18 расположен на том же уровне, что и противолежащая пятка б, и опирается в основание соответствующего паза 2 цилиндра 1. В зоне нижнего плеча стержней 4 выполнены выемки 19 (фиг. 1, 4), предназначенные для бесконечной кольцевой пружины 20, проходящей вокруг цилиндра 1 Пружина 20 поднимает платины 3 в показанное на фиг. 2 конечное положение, в котором платинная головка 7 радиально отходит от игольного цилиндра 1, а также служит для удерживания платин вместе при монтаже и регулировке. Кольцевая пружина 21 также выполнена бесконечной и проходит вокруг игольного цилиндра 1. Обе кольцевые пружины обеспечивают прилегание стержней 15 язычковых игл 5. Игольный цилиндр 1 охватывается кольцом 22 станины, на котором закреплен за 4 мок 23, состоящий из нескольких колец, каждое из которых набрано из сегментов. Показанный в продольном разрезе на фиг. 1 сегмент замка 23 имеет параллельное 5 игольному цилиндру 1 отверстие 24, в которое вставлен палец 25, несущий элемент 26 платинного замка, выступающий через отверстие 27 и несущий клин 28 платинного замка, который взаимодействует с пятками 10 6 платин З, обеспечивая их продольное перемещение. Элемент 26 платинного замка можно регулировать по высоте с помощью регулировочного механизма 29, состоящего из установленного с возможностью поворо15 та диска 30 с гнездом 31, имеющего штифтовое соединение с пальцем 25. Это соединение имеет вставленный поперечно в палец 25 штифт 32, который входит в спиральный кулачковый паз 33 на внутренней 20 стороне диска 30. Таким образом, путем вращения диска 30 палец 25 и элемент платинного замка регулируются по высоте. Элемент 26 платинного замка расположен между двумя находящимися по обе сто25 роны от точки качания поверхностями 34 и 35, соответствующими шиберу 36 и кулачку 37, являющимися клиньями платинного замка. Обе поверхности служат для обеспечения поперечного движения головки 7 пла30 тины таким образом, что благодаря поверхности 34 платины 3 совершают движение в положение заключен ія к игольному цилиндру, а благодаря поверхности 35 - из положения заключения от игольного цилин35 дра 1. Шибер 36 подвижно установлен в пазу 38 с возможностью регулировки в радиальном направлении с помощью регулировочного механизма, который имеет 40 вставленный в соответствующее отверстие диск 39 с гнездом 40 под ключ, соединенный с клином 36 штифтовым соединением 41,42 аналогично штифтовому соединению 32,33. В принципе на аналогичном шибере 36 45 можно расположить другую кулачковую поверхность 35 и регулировать в радиальном направлении относительно стержней 4 платин. Для изготовления гладкого полотна 50 можно отказаться от шибера 36, т.е. верхнюю кулачковую поверхность 34 можно также расположить неподвижно. Однако, например для использования менее прочной пряжи регулируемость поверхности 24 55 с помощью шибера позволяет расширить область применения трикотажной машины. Между поверхностями 34 и 35 расположен, кроме того, клин 43 игольного замка, содержащий канал игольного замка. 11095 При относительном движении между игольным цилиндром 1 и замком 23 не только язычковые иглы 5 совершают движение подъема и захвата, но платины 3 совершают продольное движение в том же направлении или в противоположном движению игл 5, а также поперечное по отношению к иглам 5 движение. Управление продольным движением производится с помощью элемента 26. Отдельно от этого осуществляется поперечное движение в виде ограниченного качательного движения с помощью двух поверхностей 34 и 35 клиньев, из которых по меньшей мере одна (34) может регулироваться в радиальном направлении независимо от элемента 26 платинного замка. На фиг. 1 показано положение заключения пла-5 тин 3, а также основное положение или положение сбрасывания язычковой иглы 5< На фиг. 2 показан в упрощенном виде вариант выполнения, при котором элемент 10 26 платинного замка и шибер 36 являются нерегулируемыми. Платина 3 показана в поднятом положении, а язычковая игла - в положении заключения. 36 ФИГ 2 ФИГ.1 11095 . A-A ФИГ.4. Упорядник Замовлення 4047 Техред М.Моргентал Коректор О. Кравцова Тираж Підписне Державне патентне відомство України, 254655, ГСП, КиТв-53, Львівська пл., 8 Відкрите акціонерне товариство "Патент", м. Ужгород, вул.ГагарІна, 101
