Пристрій для підготовки корінця книжкового блока до нанесення клею

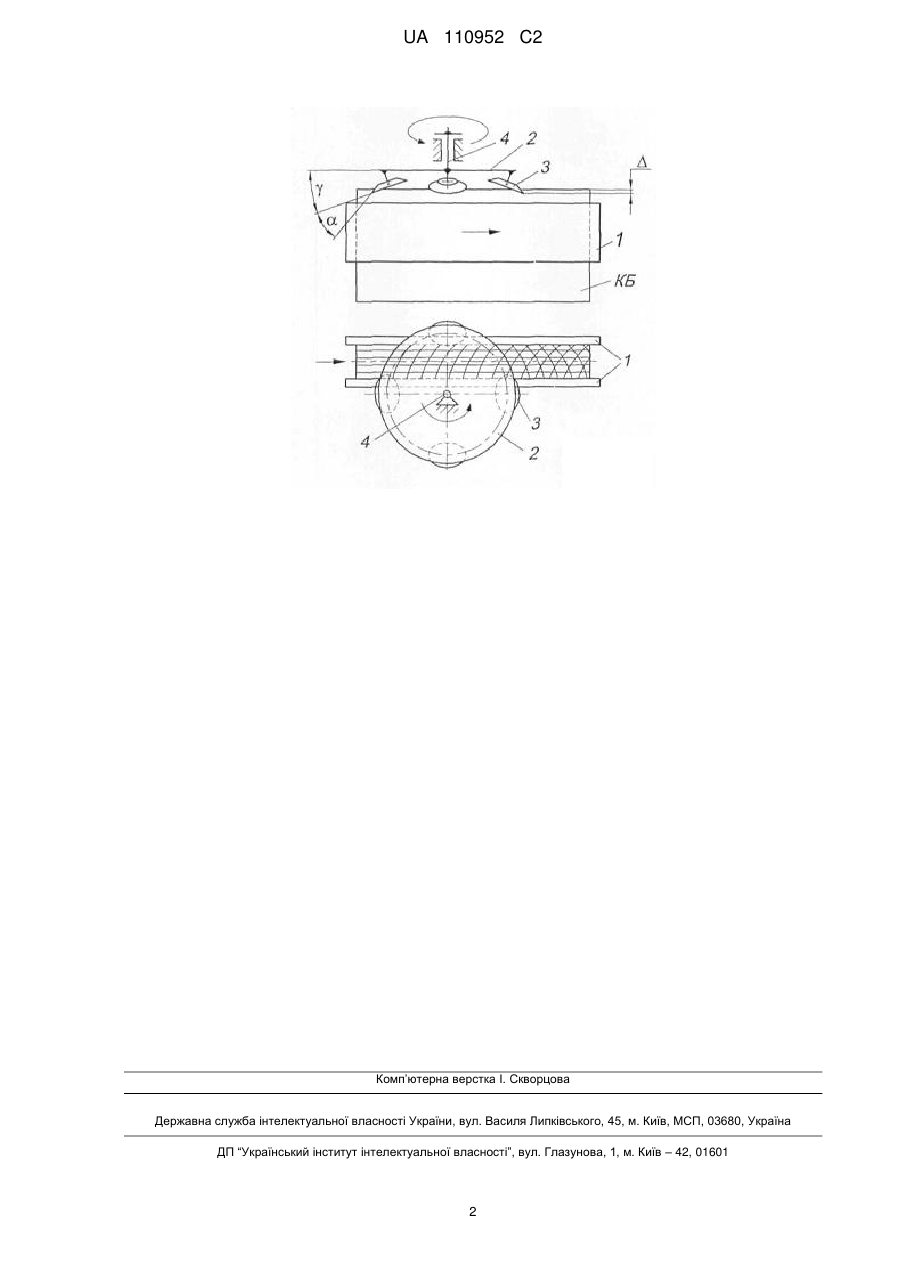

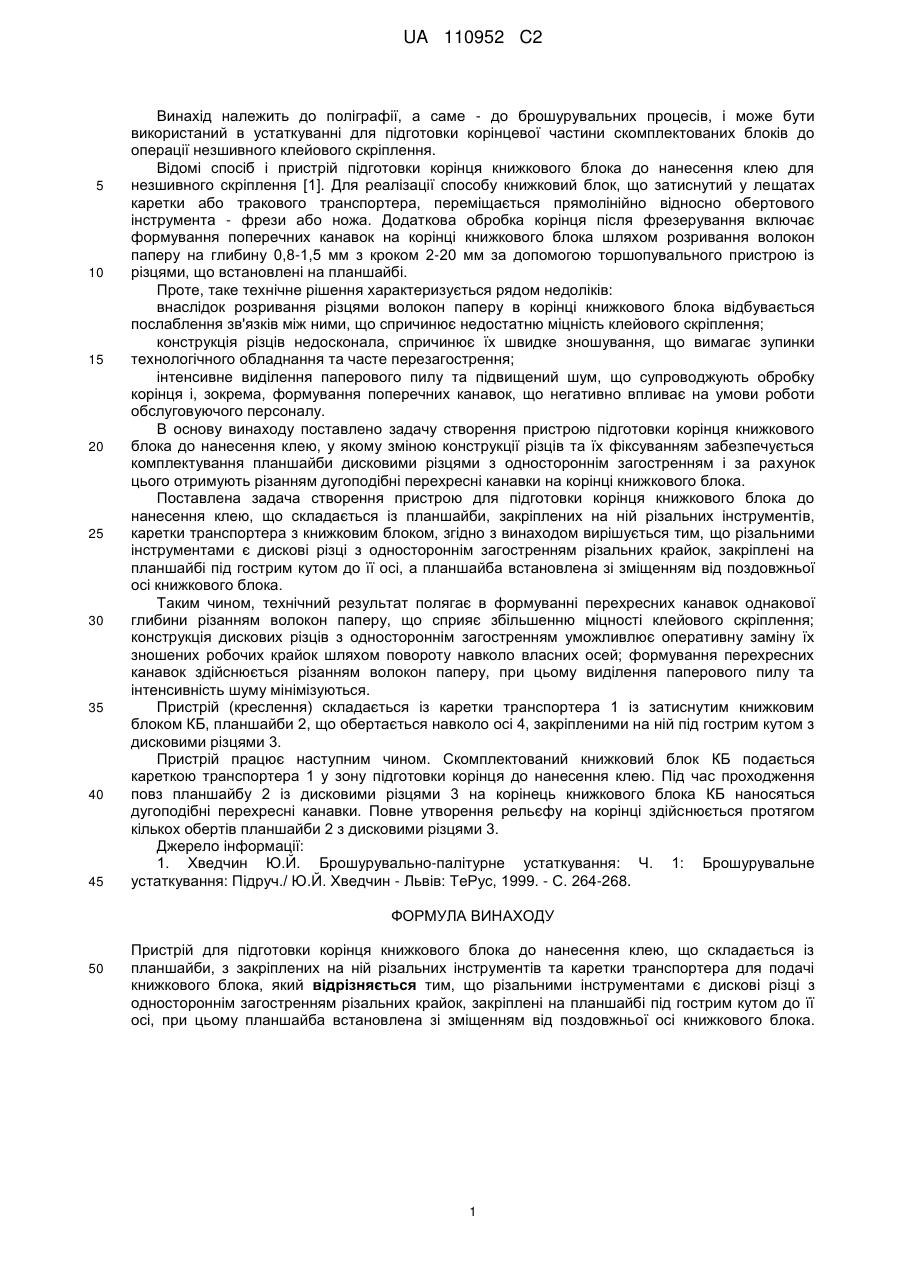

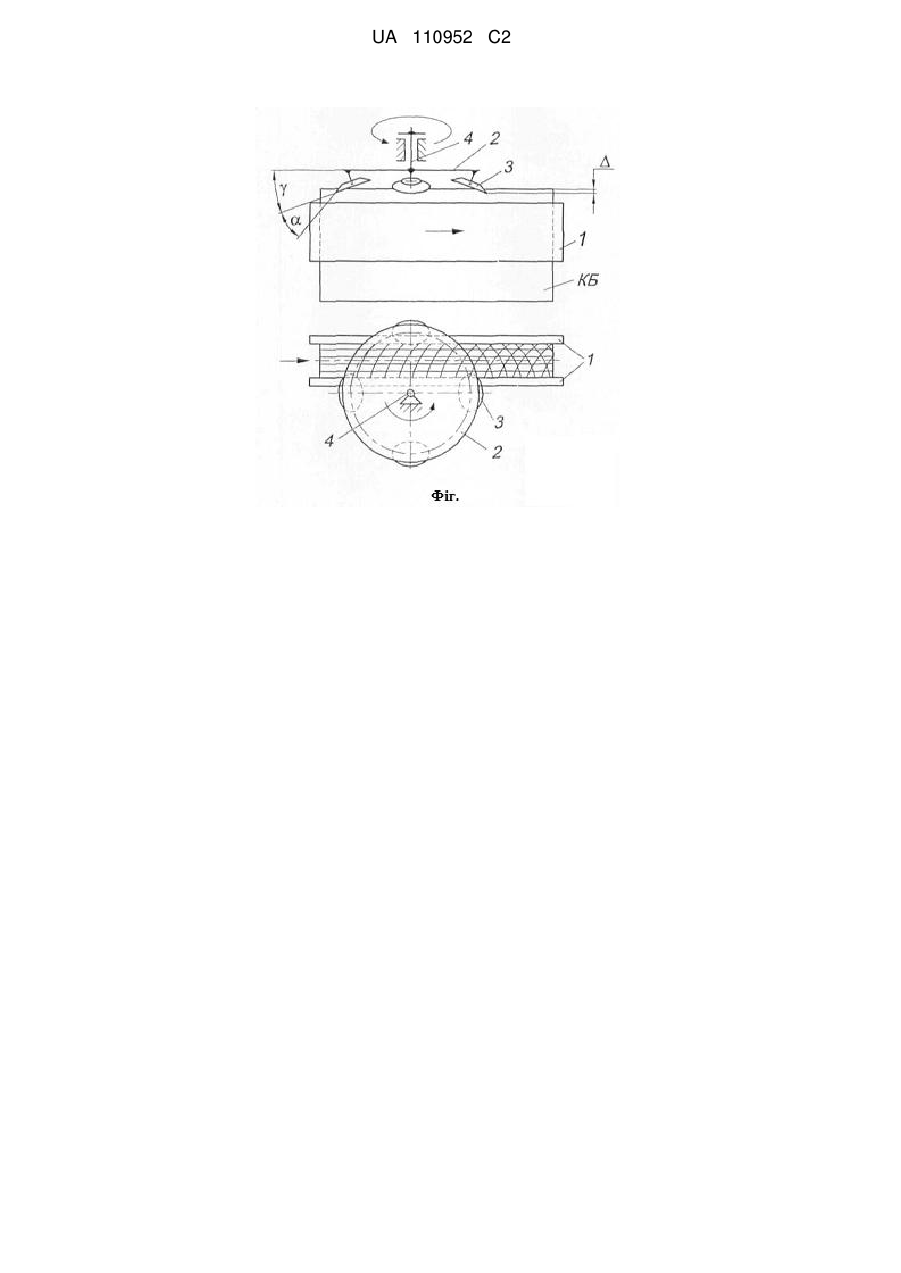

Реферат: Даний винахід належить до поліграфії, а саме - до брошурувальних процесів, і може бути використаний в устаткуванні для підготовки корінцевої частини скомплектованих блоків до операції незшивного клейового скріплення. Заявлений пристрій для підготовки корінця книжкового блока до нанесення клею складається із планшайби, з закріплених на ній різальних інструментів та каретки транспортера для подачі книжкового блока. Дискові різці з одностороннім загостренням різальних крайок закріплені на планшайбі під гострим кутом до її осі, яка зміщена від поздовжньої осі книжкового блока. Винахід полягає у отриманні пристрою для підготовки корінця книжкового блока до нанесення клею, який здійснює формування перехресних канавок однакової глибини різанням волокон паперу, що сприяє збільшенню міцності клейового скріплення та конструкція якого забезпечує оперативну заміну зношених робочих крайок дискових різців з одностороннім загостренням та мінімізування виділення паперового пилу та інтенсивності шуму. UA 110952 C2 (12) UA 110952 C2 UA 110952 C2 5 10 15 20 25 30 35 40 45 Винахід належить до поліграфії, а саме - до брошурувальних процесів, і може бути використаний в устаткуванні для підготовки корінцевої частини скомплектованих блоків до операції незшивного клейового скріплення. Відомі спосіб і пристрій підготовки корінця книжкового блока до нанесення клею для незшивного скріплення [1]. Для реалізації способу книжковий блок, що затиснутий у лещатах каретки або тракового транспортера, переміщається прямолінійно відносно обертового інструмента - фрези або ножа. Додаткова обробка корінця після фрезерування включає формування поперечних канавок на корінці книжкового блока шляхом розривання волокон паперу на глибину 0,8-1,5 мм з кроком 2-20 мм за допомогою торшопувального пристрою із різцями, що встановлені на планшайбі. Проте, таке технічне рішення характеризується рядом недоліків: внаслідок розривання різцями волокон паперу в корінці книжкового блока відбувається послаблення зв'язків між ними, що спричинює недостатню міцність клейового скріплення; конструкція різців недосконала, спричинює їх швидке зношування, що вимагає зупинки технологічного обладнання та часте перезагострення; інтенсивне виділення паперового пилу та підвищений шум, що супроводжують обробку корінця і, зокрема, формування поперечних канавок, що негативно впливає на умови роботи обслуговуючого персоналу. В основу винаходу поставлено задачу створення пристрою підготовки корінця книжкового блока до нанесення клею, у якому зміною конструкції різців та їх фіксуванням забезпечується комплектування планшайби дисковими різцями з одностороннім загостренням і за рахунок цього отримують різанням дугоподібні перехресні канавки на корінці книжкового блока. Поставлена задача створення пристрою для підготовки корінця книжкового блока до нанесення клею, що складається із планшайби, закріплених на ній різальних інструментів, каретки транспортера з книжковим блоком, згідно з винаходом вирішується тим, що різальними інструментами є дискові різці з одностороннім загостренням різальних крайок, закріплені на планшайбі під гострим кутом до її осі, а планшайба встановлена зі зміщенням від поздовжньої осі книжкового блока. Таким чином, технічний результат полягає в формуванні перехресних канавок однакової глибини різанням волокон паперу, що сприяє збільшенню міцності клейового скріплення; конструкція дискових різців з одностороннім загостренням уможливлює оперативну заміну їх зношених робочих крайок шляхом повороту навколо власних осей; формування перехресних канавок здійснюється різанням волокон паперу, при цьому виділення паперового пилу та інтенсивність шуму мінімізуються. Пристрій (креслення) складається із каретки транспортера 1 із затиснутим книжковим блоком КБ, планшайби 2, що обертається навколо осі 4, закріпленими на ній під гострим кутом з дисковими різцями 3. Пристрій працює наступним чином. Скомплектований книжковий блок КБ подається кареткою транспортера 1 у зону підготовки корінця до нанесення клею. Під час проходження повз планшайбу 2 із дисковими різцями 3 на корінець книжкового блока КБ наносяться дугоподібні перехресні канавки. Повне утворення рельєфу на корінці здійснюється протягом кількох обертів планшайби 2 з дисковими різцями 3. Джерело інформації: 1. Хведчин Ю.Й. Брошурувально-палітурне устаткування: Ч. 1: Брошурувальне устаткування: Підруч./ Ю.Й. Хведчин - Львів: ТеРус, 1999. - С. 264-268. ФОРМУЛА ВИНАХОДУ 50 Пристрій для підготовки корінця книжкового блока до нанесення клею, що складається із планшайби, з закріплених на ній різальних інструментів та каретки транспортера для подачі книжкового блока, який відрізняється тим, що різальними інструментами є дискові різці з одностороннім загостренням різальних крайок, закріплені на планшайбі під гострим кутом до її осі, при цьому планшайба встановлена зі зміщенням від поздовжньої осі книжкового блока. 1 UA 110952 C2 Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
