Спосіб підготовки корінця книжкового блока до нанесення клею і пристрій для його реалізації

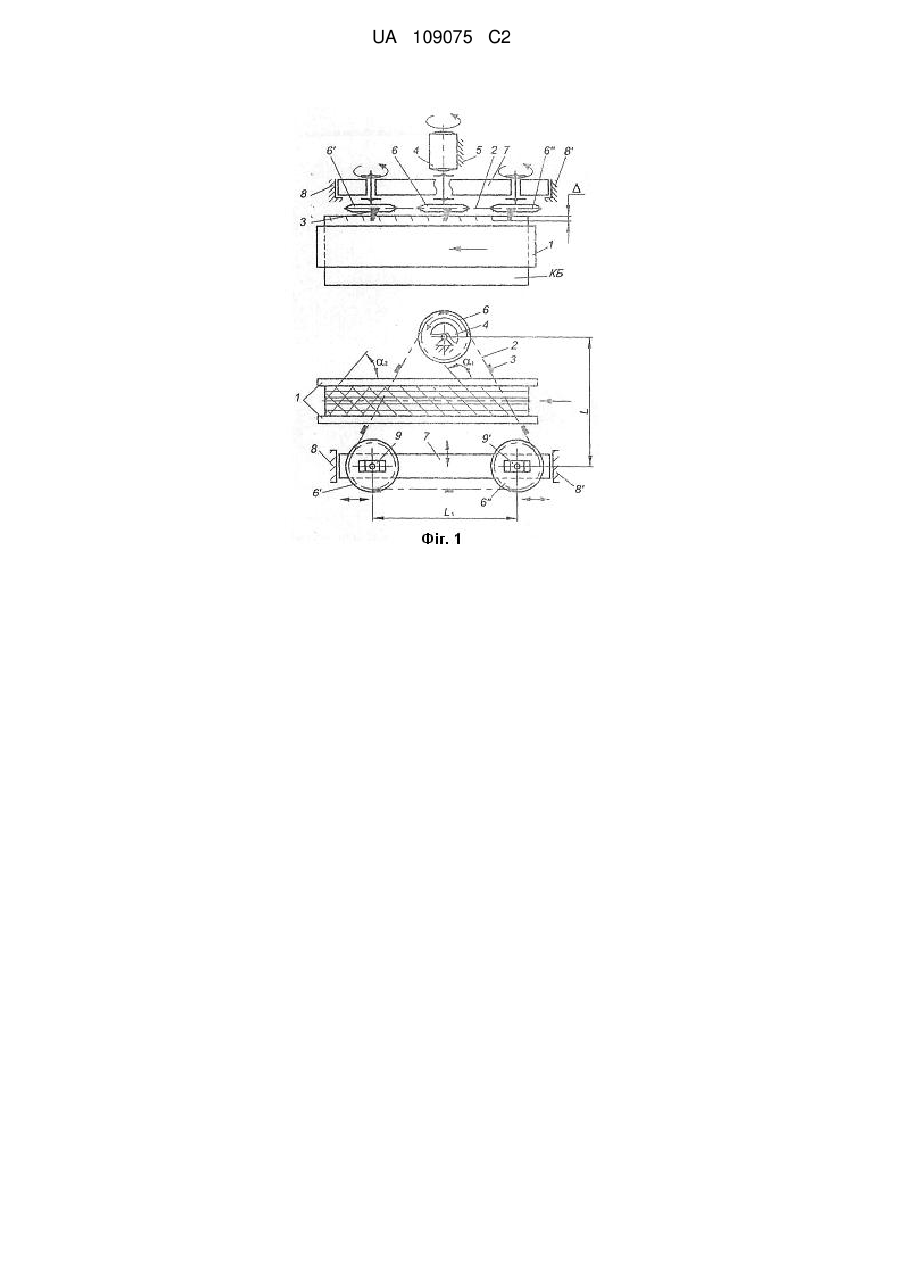

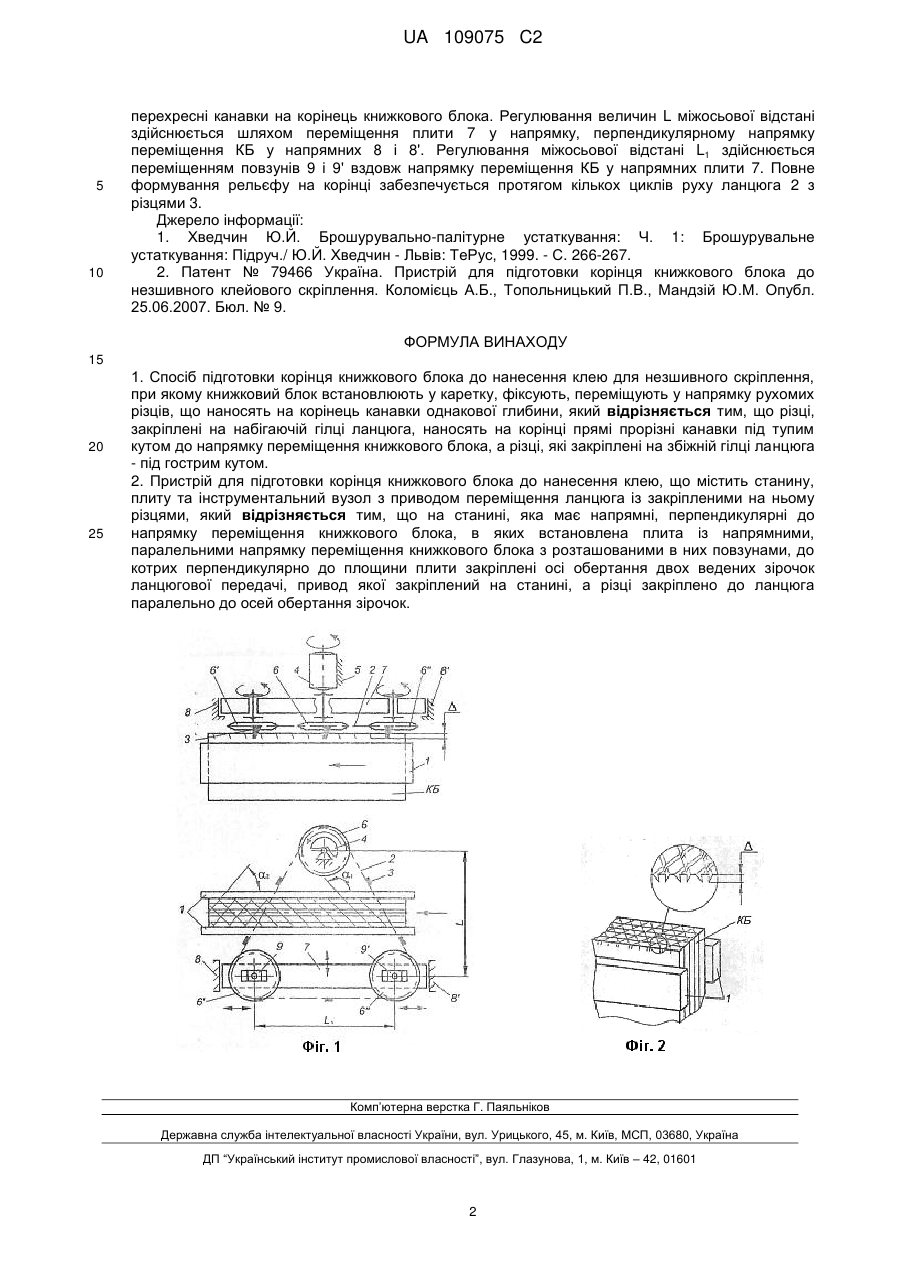

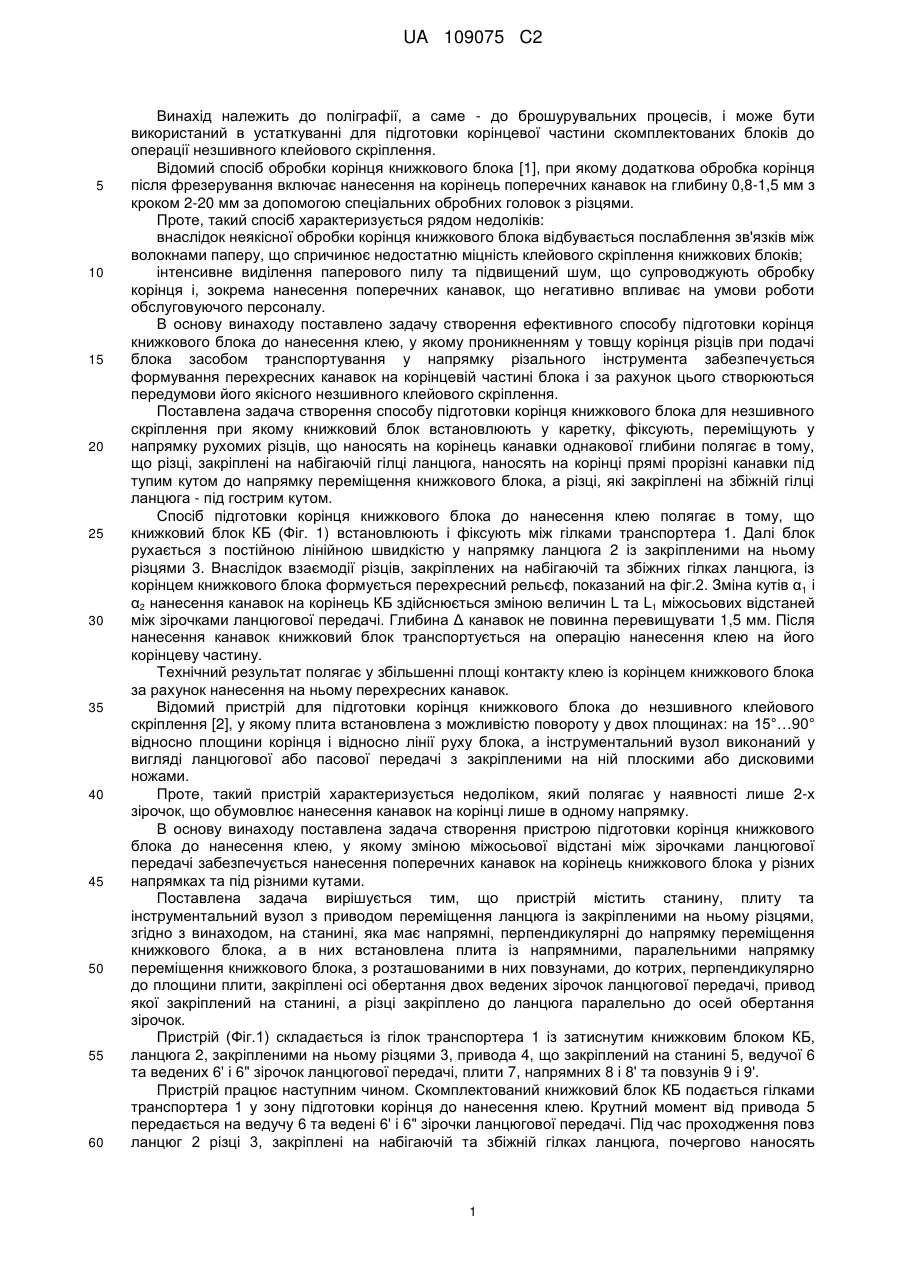

Реферат: Спосіб підготовки корінця книжкового блока до нанесення клею передбачає встановлення книжкового блока у каретку, його фіксацію, переміщення у напрямку рухомих різців. Різці, які закріплені на набігаючій гілці ланцюга, наносять на корінці прямі прорізні канавки під тупим кутом до напрямку переміщення книжкового блока, а різці, закріплені на збіжній гілці ланцюга під гострим кутом. Пристрій для підготовки корінця книжкового блока до нанесення клею складається зі станини, плити та інструментального вузла з приводом переміщення ланцюга із закріпленими на ньому різцями. Станина має напрямні, перпендикулярні до напрямку переміщення книжкового блока, і в них встановлена плита із напрямними, паралельними напрямку переміщення книжкового блока, з розташованими в них повзунами, до котрих перпендикулярно до площини плити закріплені осі обертання двох ведених зірочок ланцюгової передачі, привод якої закріплений на станині, а різці закріплено до ланцюга, паралельно до осей обертання зірочок. Технічний результат полягає у збільшенні площі контакту клею із корінцем книжкового блока за рахунок нанесення на ньому перехресних канавок. UA 109075 C2 (12) UA 109075 C2 UA 109075 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід належить до поліграфії, а саме - до брошурувальних процесів, і може бути використаний в устаткуванні для підготовки корінцевої частини скомплектованих блоків до операції незшивного клейового скріплення. Відомий спосіб обробки корінця книжкового блока [1], при якому додаткова обробка корінця після фрезерування включає нанесення на корінець поперечних канавок на глибину 0,8-1,5 мм з кроком 2-20 мм за допомогою спеціальних обробних головок з різцями. Проте, такий спосіб характеризується рядом недоліків: внаслідок неякісної обробки корінця книжкового блока відбувається послаблення зв'язків між волокнами паперу, що спричинює недостатню міцність клейового скріплення книжкових блоків; інтенсивне виділення паперового пилу та підвищений шум, що супроводжують обробку корінця і, зокрема нанесення поперечних канавок, що негативно впливає на умови роботи обслуговуючого персоналу. В основу винаходу поставлено задачу створення ефективного способу підготовки корінця книжкового блока до нанесення клею, у якому проникненням у товщу корінця різців при подачі блока засобом транспортування у напрямку різального інструмента забезпечується формування перехресних канавок на корінцевій частині блока і за рахунок цього створюються передумови його якісного незшивного клейового скріплення. Поставлена задача створення способу підготовки корінця книжкового блока для незшивного скріплення при якому книжковий блок встановлюють у каретку, фіксують, переміщують у напрямку рухомих різців, що наносять на корінець канавки однакової глибини полягає в тому, що різці, закріплені на набігаючій гілці ланцюга, наносять на корінці прямі прорізні канавки під тупим кутом до напрямку переміщення книжкового блока, а різці, які закріплені на збіжній гілці ланцюга - під гострим кутом. Спосіб підготовки корінця книжкового блока до нанесення клею полягає в тому, що книжковий блок КБ (Фіг. 1) встановлюють і фіксують між гілками транспортера 1. Далі блок рухається з постійною лінійною швидкістю у напрямку ланцюга 2 із закріпленими на ньому різцями 3. Внаслідок взаємодії різців, закріплених на набігаючій та збіжних гілках ланцюга, із корінцем книжкового блока формується перехресний рельєф, показаний на фіг.2. Зміна кутів α1 і α2 нанесення канавок на корінець КБ здійснюється зміною величин L та L1 міжосьових відстаней між зірочками ланцюгової передачі. Глибина Δ канавок не повинна перевищувати 1,5 мм. Після нанесення канавок книжковий блок транспортується на операцію нанесення клею на його корінцеву частину. Технічний результат полягає у збільшенні площі контакту клею із корінцем книжкового блока за рахунок нанесення на ньому перехресних канавок. Відомий пристрій для підготовки корінця книжкового блока до незшивного клейового скріплення [2], у якому плита встановлена з можливістю повороту у двох площинах: на 15°…90° відносно площини корінця і відносно лінії руху блока, а інструментальний вузол виконаний у вигляді ланцюгової або пасової передачі з закріпленими на ній плоскими або дисковими ножами. Проте, такий пристрій характеризується недоліком, який полягає у наявності лише 2-х зірочок, що обумовлює нанесення канавок на корінці лише в одному напрямку. В основу винаходу поставлена задача створення пристрою підготовки корінця книжкового блока до нанесення клею, у якому зміною міжосьової відстані між зірочками ланцюгової передачі забезпечується нанесення поперечних канавок на корінець книжкового блока у різних напрямках та під різними кутами. Поставлена задача вирішується тим, що пристрій містить станину, плиту та інструментальний вузол з приводом переміщення ланцюга із закріпленими на ньому різцями, згідно з винаходом, на станині, яка має напрямні, перпендикулярні до напрямку переміщення книжкового блока, а в них встановлена плита із напрямними, паралельними напрямку переміщення книжкового блока, з розташованими в них повзунами, до котрих, перпендикулярно до площини плити, закріплені осі обертання двох ведених зірочок ланцюгової передачі, привод якої закріплений на станині, а різці закріплено до ланцюга паралельно до осей обертання зірочок. Пристрій (Фіг.1) складається із гілок транспортера 1 із затиснутим книжковим блоком КБ, ланцюга 2, закріпленими на ньому різцями 3, привода 4, що закріплений на станині 5, ведучої 6 та ведених 6' і 6" зірочок ланцюгової передачі, плити 7, напрямних 8 і 8' та повзунів 9 і 9'. Пристрій працює наступним чином. Скомплектований книжковий блок КБ подається гілками транспортера 1 у зону підготовки корінця до нанесення клею. Крутний момент від привода 5 передається на ведучу 6 та ведені 6' і 6" зірочки ланцюгової передачі. Під час проходження повз ланцюг 2 різці 3, закріплені на набігаючій та збіжній гілках ланцюга, почергово наносять 1 UA 109075 C2 5 10 перехресні канавки на корінець книжкового блока. Регулювання величин L міжосьової відстані здійснюється шляхом переміщення плити 7 у напрямку, перпендикулярному напрямку переміщення КБ у напрямних 8 і 8'. Регулювання міжосьової відстані L1 здійснюється переміщенням повзунів 9 і 9' вздовж напрямку переміщення КБ у напрямних плити 7. Повне формування рельєфу на корінці забезпечується протягом кількох циклів руху ланцюга 2 з різцями 3. Джерело інформації: 1. Хведчин Ю.Й. Брошурувально-палітурне устаткування: Ч. 1: Брошурувальне устаткування: Підруч./ Ю.Й. Хведчин - Львів: ТеРус, 1999. - С. 266-267. 2. Патент № 79466 Україна. Пристрій для підготовки корінця книжкового блока до незшивного клейового скріплення. Коломієць А.Б., Топольницький П.В., Мандзій Ю.М. Опубл. 25.06.2007. Бюл. № 9. ФОРМУЛА ВИНАХОДУ 15 20 25 1. Спосіб підготовки корінця книжкового блока до нанесення клею для незшивного скріплення, при якому книжковий блок встановлюють у каретку, фіксують, переміщують у напрямку рухомих різців, що наносять на корінець канавки однакової глибини, який відрізняється тим, що різці, закріплені на набігаючій гілці ланцюга, наносять на корінці прямі прорізні канавки під тупим кутом до напрямку переміщення книжкового блока, а різці, які закріплені на збіжній гілці ланцюга - під гострим кутом. 2. Пристрій для підготовки корінця книжкового блока до нанесення клею, що містить станину, плиту та інструментальний вузол з приводом переміщення ланцюга із закріпленими на ньому різцями, який відрізняється тим, що на станині, яка має напрямні, перпендикулярні до напрямку переміщення книжкового блока, в яких встановлена плита із напрямними, паралельними напрямку переміщення книжкового блока з розташованими в них повзунами, до котрих перпендикулярно до площини плити закріплені осі обертання двох ведених зірочок ланцюгової передачі, привод якої закріплений на станині, а різці закріплено до ланцюга паралельно до осей обертання зірочок. Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
