Порошковий дріт для присадки магнію до розплавів на основі заліза

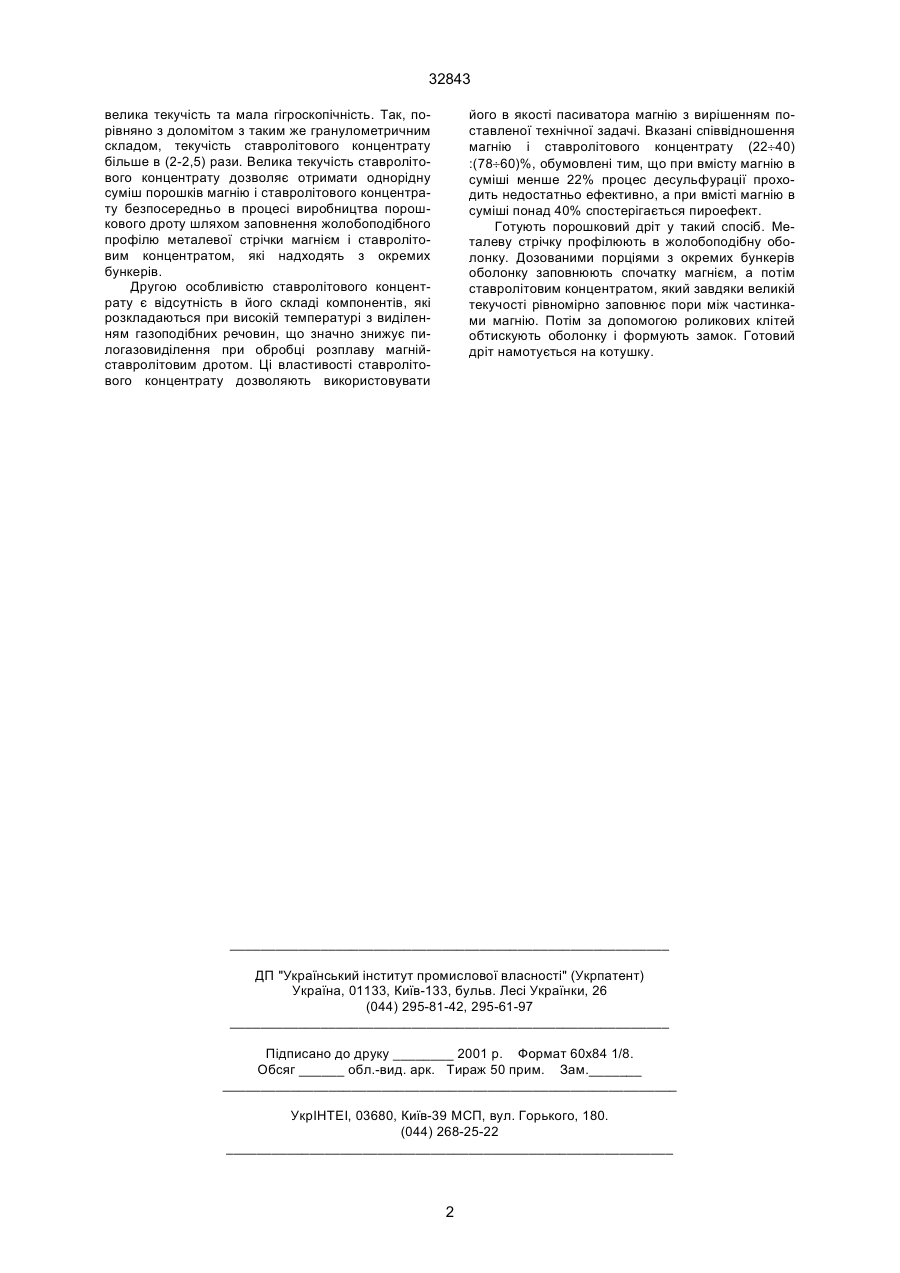

Порошковий дріт для присадки магнію до розплавів на основі заліза, який містить у собі оболонку і сердечник із механічної суміші порошків магнію і пасиватору, відрізняється тим, що в якості пасиватору використано ставролітовии концентрат при наступному співвідношенні компонентів, мас.%: магній 22-40 ставролітовий концентрат 60-78 (19) (21) 98052737 (22) 26.05.1998 (24) 15.02.2001 (33) UA (46) 15.02.2001, Бюл. № 1, 2001 р. (72) Дюдкін Дмитро Олександрович, Оніщук Віталій Прохорович, Гринберг Самуїл Юхимович, Кисіленко Володимир Васильович, Кочевенко Іван Іванович (73) Відкрите акціонерне товариство "Завод "Універсальне обладнання" 32843 велика текучість та мала гігроскопічність. Так, порівняно з доломітом з таким же гранулометричним складом, текучість ставролітового концентрату більше в (2-2,5) рази. Велика текучість ставролітового концентрату дозволяє отримати однорідну суміш порошків магнію і ставролітового концентрату безпосередньо в процесі виробництва порошкового дроту шляхом заповнення жолобоподібного профілю металевої стрічки магнієм і ставролітовим концентратом, які надходять з окремих бункерів. Другою особливістю ставролітового концентрату є відсутність в його складі компонентів, які розкладаються при високій температурі з виділенням газоподібних речовин, що значно знижує пилогазовиділення при обробці розплаву магнійставролітовим дротом. Ці властивості ставролітового концентрату дозволяють використовувати його в якості пасиватора магнію з вирішенням поставленої технічної задачі. Вказані співвідношення магнію і ставролітового концентрату (22¸40) :(78¸60)%, обумовлені тим, що при вмісту магнію в суміші менше 22% процес десульфурації проходить недостатньо ефективно, а при вмісті магнію в суміші понад 40% спостерігається пироефект. Готують порошковий дріт у такий спосіб. Металеву стрічку профілюють в жолобоподібну оболонку. Дозованими порціями з окремих бункерів оболонку заповнюють спочатку магнієм, а потім ставролітовим концентратом, який завдяки великій текучості рівномірно заповнює пори між частинками магнію. Потім за допомогою роликових клітей обтискують оболонку і формують замок. Готовий дріт намотується на котушку. __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 2
