Кульовий кран

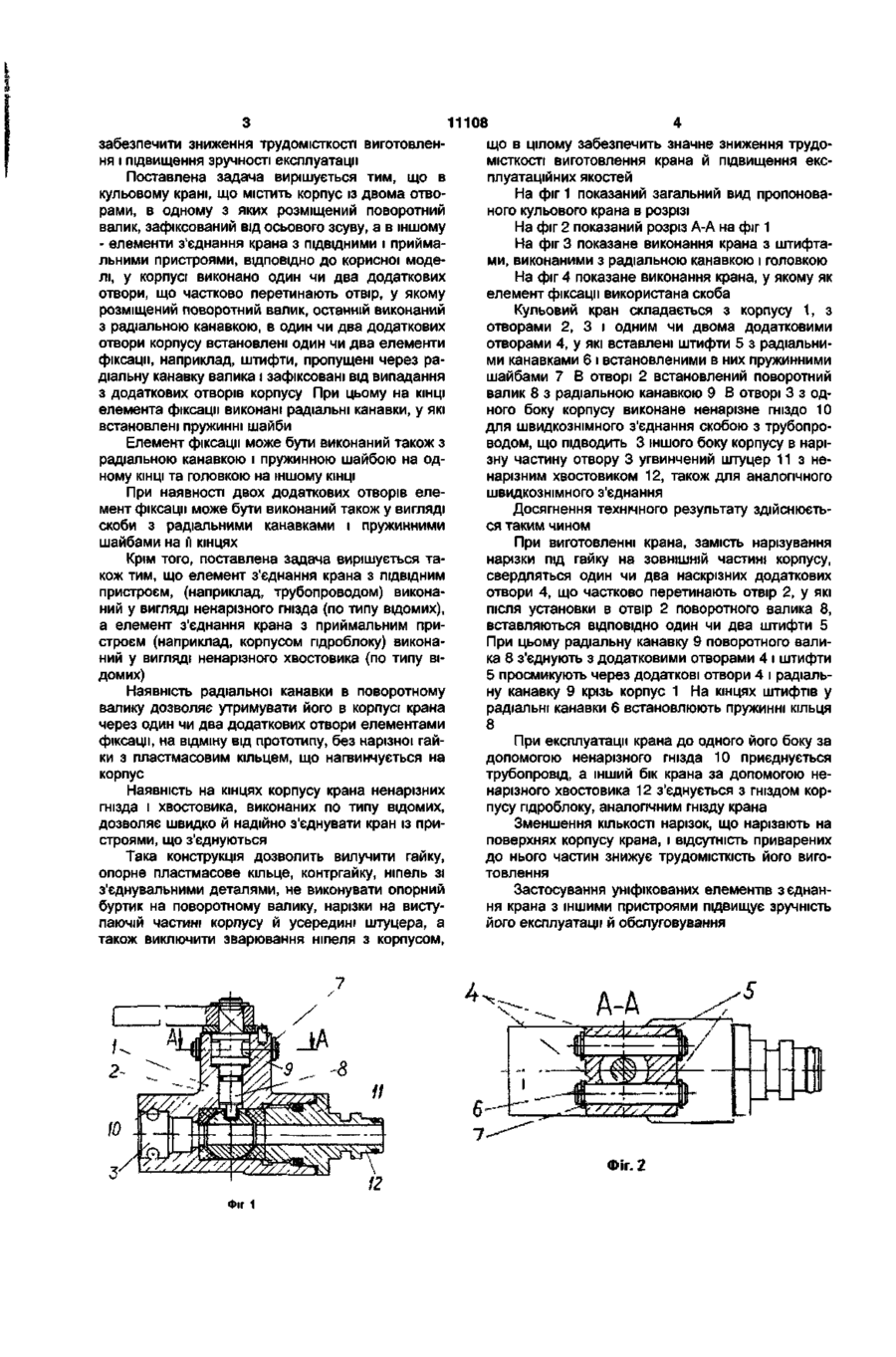

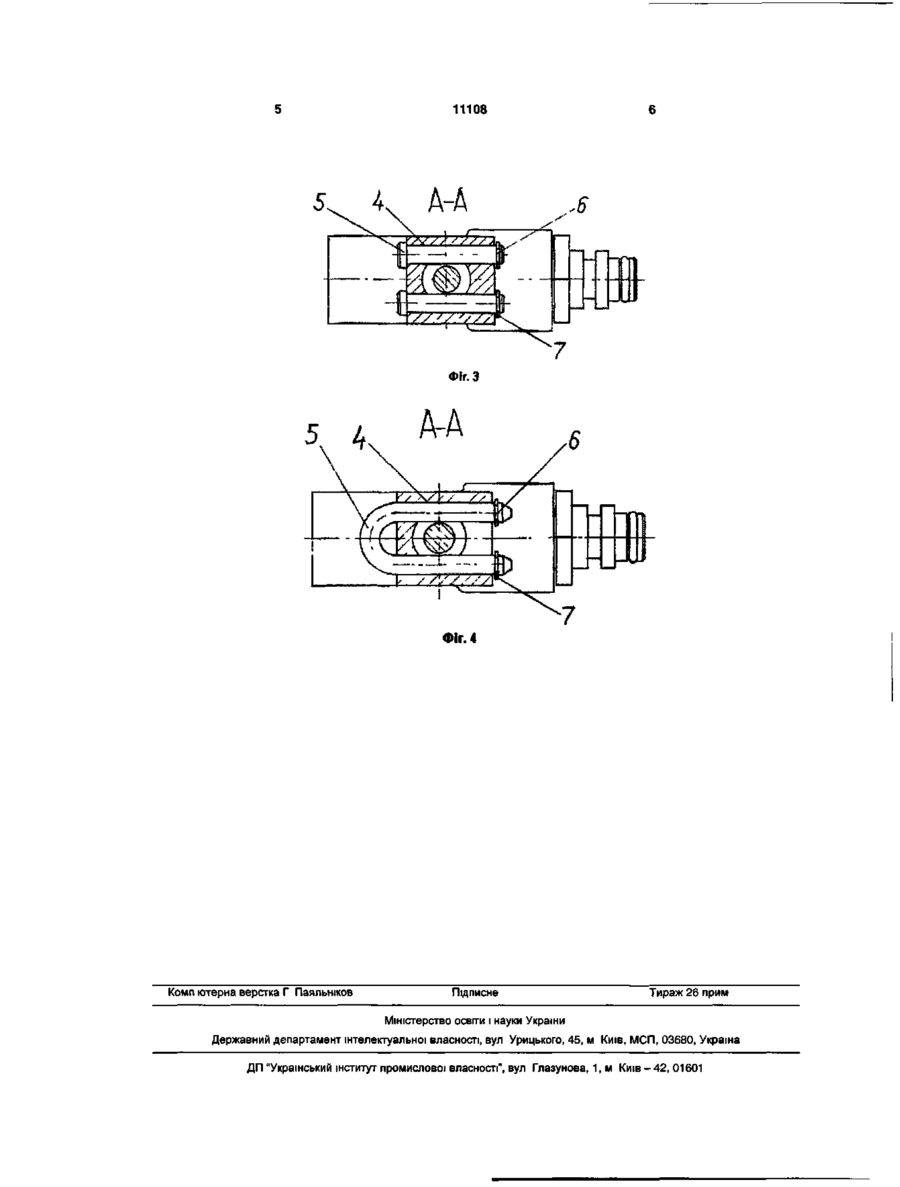

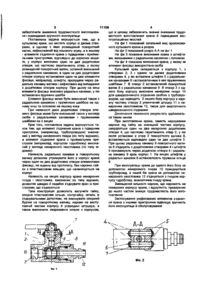

1. Кульовий кран, що містить корпус із двома отворами, в одному з яких розміщений поворотний валик, зафіксований від осьового зсуву, а в іншому - елементи з'єднання крана з підвідними і приймальними пристроями, який відрізняється тим, що в корпусі виконано один чи два додаткових отвори, що частково перетинають отвір, у якому розміщений поворотний валик, останній виконаний з радіальною канавкою, в один чи два додаткових отво ри корпусу встановлені один чи два елементи фіксації, наприклад штифти, пропущені через радіальну канавку валика і зафіксовані від випадання з додаткових отворів корпусу. 2. Кран за п. 1, який відрізняється тим, що на кінцях елемента фіксації виконані радіальні канавки, у які встановлені пружинні шайби. 3. Кран за п. 1, який відрізняється тим, що елемент фіксації виконаний з радіальною канавкою і пружинною шайбою на одному кінці та головкою на іншому кінці. 4. Кран за п. 1, який відрізняється тим, що у випадку двох додаткових отворів елемент фіксації виконаний у вигляді скоби з радіальними канавками і пружинними шайбами на її кінцях. 5. Кран за п. 1, який відрізняється тим, що елемент з'єднання крана з підвідним пристроєм виконаний у вигляді ненарізного гнізда. 6. Кран за п. 1, який відрізняється тим, що елемент з'єднання крана з приймальним пристроєм виконаний у вигляді ненарізного хвостовика. Корисна модель відноситься до кранів з кульовими запірними елементами і може бути використана у вугільній промисловості, переважно в гідросистемах механізованих кріплень. Відомий кран типу ЭКМ [«Горные машины и автоматика», Реферативный сборник, выпуск 3(168) ЦНИЭИуголь, Москва, 1974 г.], що містить корпус, в отворах якого розміщені поворотний валик, виконаний з буртиком, елементи з'єднання крана з трубопроводом, що підводить, у вигляді штуцера з контргайкою й елементи з'єднання крана з гідроблоком - у вигляді привареного до корпусу ніпеля з надягнутими на нього з'єднувальними деталями. На корпус нагвинчена гайка, що притискає буртик поворотного валика пластмасовим кільцем, розміщеним усередині гайки. Для приєднання крана до трубопроводів і гідроблоків використовуються, відповідно, різьбове гніздо в штуцері та різьбова гайка на ніпелі. Зазначений кран прийнятий за прототип корисної моделі як найбільш близький за технічним рішенням і результатом, що досягається. Недоліком прототипу є складність конструкції і висока трудомісткість виготовлення. Це викликано тим, що багато деталей крана виконано з нарізкою, а нарізування нарізки, особливо в корпусних деталях, є складною і малопродуктивною технологічною операцією, що робить виробництво більш дорогим. Зокрема, для закріплення поворотного валика необхідна зовнішня нарізка на виступаючій частині корпусу. Недоліком прототипу є також незручність екс плуатації в шахтних умовах, тому що з'єднувальні частини крана нарізні, у той час, коли в механізованих кріпленнях нарізні з'єднання замінені більш зручними, швидкознімними ненарізними, із дротовими скобами. В основу корисної моделі поставлена задача: у кульовому крані, шляхом змінення конструкції 00 о 11108 забезпечити зниження трудомісткості виготовленщо в цілому забезпечить значне зниження трудоня і підвищення зручності експлуатації місткості виготовлення крана й підвищення ексПоставлена задача вирішується тим, що в плуатаційних якостей кульовому крані, що містить корпус із двома отвоНа фіг 1 показаний загальний вид пропоноварами, в одному з яких розміщений поворотний ного кульового крана в розрізі валик, зафіксований від осьового зсуву, а в іншому На фіг 2 показаний розріз А-А на фіг 1 - елементи з'єднання крана з ПІДВІДНИМИ І приймаНа фіг 3 показане виконання крана з штифтальними пристроями, ВІДПОВІДНО до корисної модеми, виконаними з радіальною канавкою і головкою лі, у корпусі виконано один чи два додаткових На фіг 4 показане виконання крана, у якому як отвори, що частково перетинають отвір, у якому елемент фіксації використана скоба розміщений поворотний валик, останній виконаний Кульовий кран складається з корпусу 1, з з радіальною канавкою, в один чи два додаткових отворами 2, 3 і одним чи двома додатковими отвори корпусу встановлені один чи два елементи отворами 4, у які вставлені штифти 5 з радіальнифіксації, наприклад, штифти, пропущені через рами канавками 6 і встановленими в них пружинними діальну канавку валика і зафіксовані від випадання шайбами 7 В отворі 2 встановлений поворотний з додаткових отворів корпусу При цьому на КІНЦІ валик 8 з радіальною канавкою 9 В отворі 3 з оделемента фіксації виконані радіальні канавки, у які ного боку корпусу виконане ненарізне гніздо 10 встановлені пружинні шайби для швидкознімного з'єднання скобою з трубопроводом, що підводить 3 іншого боку корпусу в наріЕлемент фіксації може бути виконаний також з зну частину отвору 3 угвинчений штуцер 11 з нерадіальною канавкою і пружинною шайбою на однарізним хвостовиком 12, також для аналогічного ному КІНЦІ та головкою на іншому КІНЦІ швидкознімного з'єднання При наявності двох додаткових отворів елемент фіксації може бути виконаний також у вигляді Досягнення технічного результату здійснюєтьскоби з радіальними канавками і пружинними ся таким чином шайбами на її кінцях При виготовленні крана, замість нарізування нарізки під гайку на ЗОВНІШНІЙ частині корпусу, Крім того, поставлена задача вирішується тасвердляться один чи два наскрізних додаткових кож тим, що елемент з'єднання крана з ПІДВІДНИМ отвори 4, що частково перетинають отвір 2, у які пристроєм, (наприклад, трубопроводом) виконапісля установки в отвір 2 поворотного валика 8, ний у вигляді ненарізного гнізда (по типу відомих), вставляються ВІДПОВІДНО ОДИН ЧИ два штифти 5 а елемент з'єднання крана з приймальним приПри цьому радіальну канавку 9 поворотного валистроєм (наприклад, корпусом пдроблоку) виконака 8 з'єднують з додатковими отворами 4 і штифти ний у вигляді ненарізного хвостовика (по типу ві5 просмикують через додаткові отвори 4 і радіальдомих) ну канавку 9 крізь корпус 1 На кінцях штифтів у Наявність радіальної канавки в поворотному радіальні канавки 6 встановлюють пружинні кільця валику дозволяє утримувати його в корпусі крана 8 через один чи два додаткових отвори елементами фіксації, на відміну від прототипу, без нарізної гайПри експлуатації крана до одного його боку за ки з пластмасовим кільцем, що нагвинчується на допомогою ненарізного гнізда 10 приєднується корпус трубопровід, а інший бік крана за допомогою ненарізного хвостовика 12 з'єднується з гніздом корНаявність на кінцях корпусу крана ненарізних пусу пдроблоку, аналогічним гнізду крана гнізда і хвостовика, виконаних по типу відомих, дозволяє швидко й надійно з'єднувати кран із приЗменшення КІЛЬКОСТІ нарізок, що нарізають на строями, що з'єднуються поверхнях корпусу крана, і відсутність приварених Така конструкція дозволить вилучити гайку, до нього частин знижує трудомісткість його вигоопорне пластмасове кільце, контргайку, ніпель зі товлення з'єднувальними деталями, не виконувати опорний Застосування уніфікованих елементів з єднанбуртик на поворотному валику, нарізки на вистуня крана з іншими пристроями підвищує зручність паючій частині корпусу й усередині штуцера, а його експлуатації й обслуговування також виключити зварювання ніпеля з корпусом, Фіг. 2 Фіг 1 11108 5. 4, А-Д // * ~ ZZ/ZZ//7. 7 Фіг. З Фіг. 4 Комп ютерна верстка Г Паяльніков Підписне Тираж 26 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул Урицького, 45, м Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул Глазунова, 1, м Київ - 4 2 , 01601
