Спосіб облицювання поверхонь

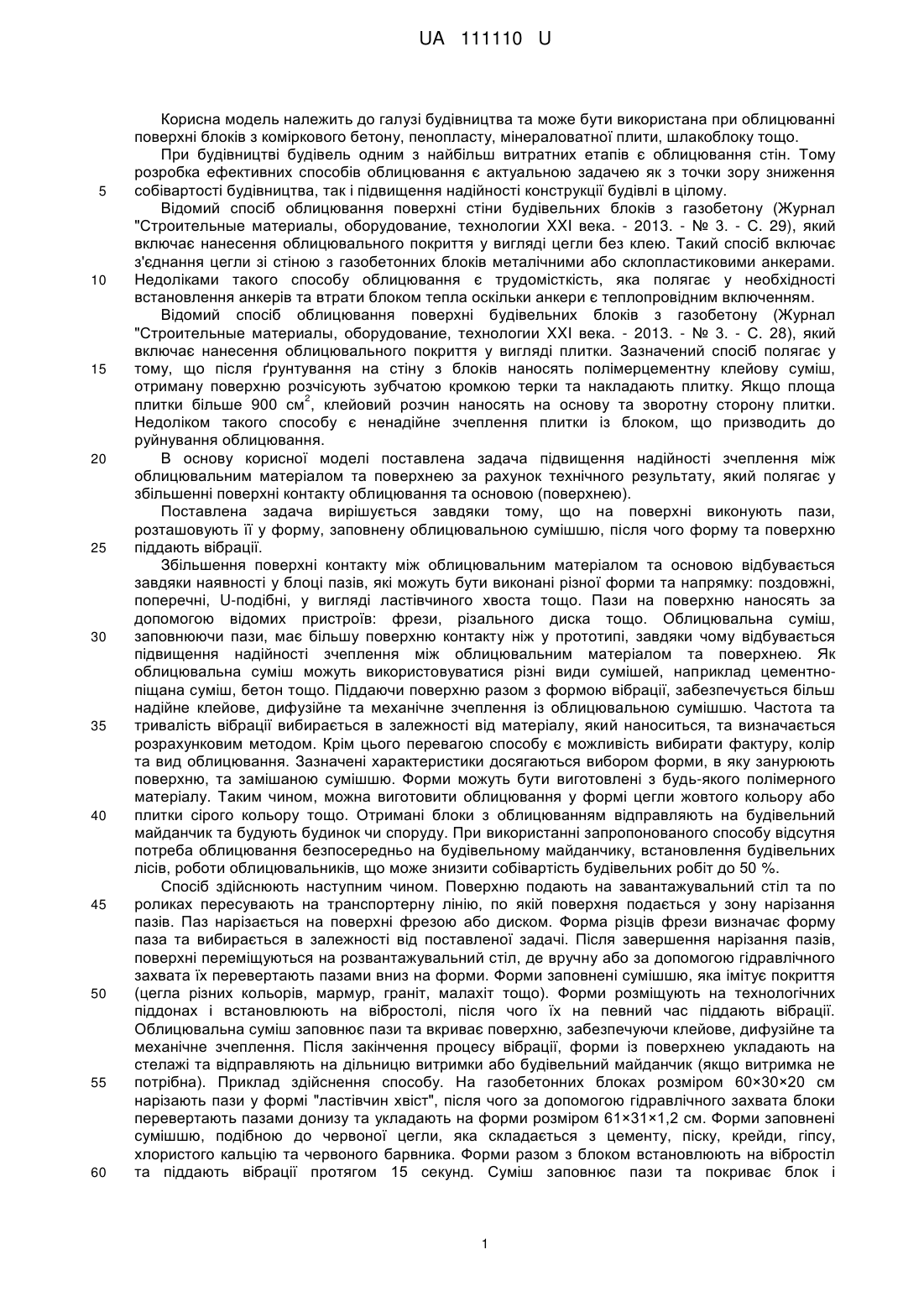

Реферат: Спосіб облицювання поверхонь включає нанесення облицювального покриття, виконання на поверхні пазів, укладання поверхні пазами донизу на форму, заповнену облицювальною сумішшю, після чого піддають поверхню разом з формою вібрації. UA 111110 U (12) UA 111110 U UA 111110 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі будівництва та може бути використана при облицюванні поверхні блоків з коміркового бетону, пенопласту, мінераловатної плити, шлакоблоку тощо. При будівництві будівель одним з найбільш витратних етапів є облицювання стін. Тому розробка ефективних способів облицювання є актуальною задачею як з точки зору зниження собівартості будівництва, так і підвищення надійності конструкції будівлі в цілому. Відомий спосіб облицювання поверхні стіни будівельних блоків з газобетону (Журнал "Строительные материалы, оборудование, технологии XXI века. - 2013. - № 3. - С. 29), який включає нанесення облицювального покриття у вигляді цегли без клею. Такий спосіб включає з'єднання цегли зі стіною з газобетонних блоків металічними або склопластиковими анкерами. Недоліками такого способу облицювання є трудомісткість, яка полягає у необхідності встановлення анкерів та втрати блоком тепла оскільки анкери є теплопровідним включенням. Відомий спосіб облицювання поверхні будівельних блоків з газобетону (Журнал "Строительные материалы, оборудование, технологии XXI века. - 2013. - № 3. - С. 28), який включає нанесення облицювального покриття у вигляді плитки. Зазначений спосіб полягає у тому, що після ґрунтування на стіну з блоків наносять полімерцементну клейову суміш, отриману поверхню розчісують зубчатою кромкою терки та накладають плитку. Якщо площа 2 плитки більше 900 см , клейовий розчин наносять на основу та зворотну сторону плитки. Недоліком такого способу є ненадійне зчеплення плитки із блоком, що призводить до руйнування облицювання. В основу корисної моделі поставлена задача підвищення надійності зчеплення між облицювальним матеріалом та поверхнею за рахунок технічного результату, який полягає у збільшенні поверхні контакту облицювання та основою (поверхнею). Поставлена задача вирішується завдяки тому, що на поверхні виконують пази, розташовують її у форму, заповнену облицювальною сумішшю, після чого форму та поверхню піддають вібрації. Збільшення поверхні контакту між облицювальним матеріалом та основою відбувається завдяки наявності у блоці пазів, які можуть бути виконані різної форми та напрямку: поздовжні, поперечні, U-подібні, у вигляді ластівчиного хвоста тощо. Пази на поверхню наносять за допомогою відомих пристроїв: фрези, різального диска тощо. Облицювальна суміш, заповнюючи пази, має більшу поверхню контакту ніж у прототипі, завдяки чому відбувається підвищення надійності зчеплення між облицювальним матеріалом та поверхнею. Як облицювальна суміш можуть використовуватися різні види сумішей, наприклад цементнопіщана суміш, бетон тощо. Піддаючи поверхню разом з формою вібрації, забезпечується більш надійне клейове, дифузійне та механічне зчеплення із облицювальною сумішшю. Частота та тривалість вібрації вибирається в залежності від матеріалу, який наноситься, та визначається розрахунковим методом. Крім цього перевагою способу є можливість вибирати фактуру, колір та вид облицювання. Зазначені характеристики досягаються вибором форми, в яку занурюють поверхню, та замішаною сумішшю. Форми можуть бути виготовлені з будь-якого полімерного матеріалу. Таким чином, можна виготовити облицювання у формі цегли жовтого кольору або плитки сірого кольору тощо. Отримані блоки з облицюванням відправляють на будівельний майданчик та будують будинок чи споруду. При використанні запропонованого способу відсутня потреба облицювання безпосередньо на будівельному майданчику, встановлення будівельних лісів, роботи облицювальників, що може знизити собівартість будівельних робіт до 50 %. Спосіб здійснюють наступним чином. Поверхню подають на завантажувальний стіл та по роликах пересувають на транспортерну лінію, по якій поверхня подається у зону нарізання пазів. Паз нарізається на поверхні фрезою або диском. Форма різців фрези визначає форму паза та вибирається в залежності від поставленої задачі. Після завершення нарізання пазів, поверхні переміщуються на розвантажувальний стіл, де вручну або за допомогою гідравлічного захвата їх перевертають пазами вниз на форми. Форми заповнені сумішшю, яка імітує покриття (цегла різних кольорів, мармур, граніт, малахіт тощо). Форми розміщують на технологічних піддонах і встановлюють на вібростолі, після чого їх на певний час піддають вібрації. Облицювальна суміш заповнює пази та вкриває поверхню, забезпечуючи клейове, дифузійне та механічне зчеплення. Після закінчення процесу вібрації, форми із поверхнею укладають на стелажі та відправляють на дільницю витримки або будівельний майданчик (якщо витримка не потрібна). Приклад здійснення способу. На газобетонних блоках розміром 60×30×20 см нарізають пази у формі "ластівчин хвіст", після чого за допомогою гідравлічного захвата блоки перевертають пазами донизу та укладають на форми розміром 61×31×1,2 см. Форми заповнені сумішшю, подібною до червоної цегли, яка складається з цементу, піску, крейди, гіпсу, хлористого кальцію та червоного барвника. Форми разом з блоком встановлюють на вібростіл та піддають вібрації протягом 15 секунд. Суміш заповнює пази та покриває блок і 1 UA 111110 U забезпечується надійне зчеплення блока та нанесеного шару суміші. Гарантований строк експлуатації зчеплення буде порівняним зі строком експлуатації блоків. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Спосіб облицювання поверхонь, який включає нанесення облицювального покриття, який відрізняється тим, що на поверхні виконують пази, укладають поверхню пазами донизу на форму, заповнену облицювальною сумішшю, після чого піддають поверхню разом з формою вібрації. 10 Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
